Крепление труб к пеноплексным плитам требует точного подбора материалов и инструментов. Ошибки на этом этапе приводят к смещению труб при заливке стяжки и нарушению теплообмена. Учитывать нужно не только плотность пенополистирола, но и особенности конкретной системы отопления.
Для пеноплекса с плотностью 35 кг/м³ подходят пластиковые хомуты с фиксаторами-гарпунами. Они вбиваются в плиту с усилием и надёжно удерживают трубу. Рекомендуемый шаг крепления – 50–70 см на прямых участках и до 30 см на поворотах.
Альтернативный способ – монтажная сетка, уложенная поверх утеплителя. Трубы фиксируются к ней пластиковыми стяжками. Этот вариант повышает жёсткость основания, но требует дополнительных затрат и увеличивает общую толщину пирога пола.

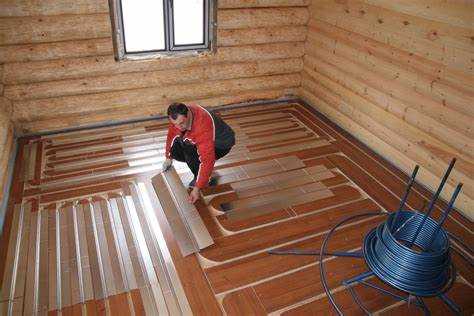

Ещё один вариант – направляющие плиты с пазами под трубу. Они укладываются на пеноплекс и упрощают укладку труб с равномерным шагом. Однако такие плиты не компенсируют тепловое расширение, и при большой длине контура могут возникать напряжения в трубах.
При выборе способа крепления следует учитывать диаметр трубы, шаг укладки и предполагаемую толщину стяжки. Для надёжной фиксации важно комбинировать методы: использовать гарпуны на поворотах и стяжки – на прямых участках. Это снижает риск деформаций и повышает срок службы системы.
Подходит ли пеноплекс в качестве основания для укладки труб
Пеноплекс обладает низкой теплопроводностью (около 0,03 Вт/м·К), что делает его эффективным утеплителем для систем водяного теплого пола. Он сохраняет форму при нагрузке до 25–35 т/м² в зависимости от марки, что позволяет укладывать трубы без деформации основания.

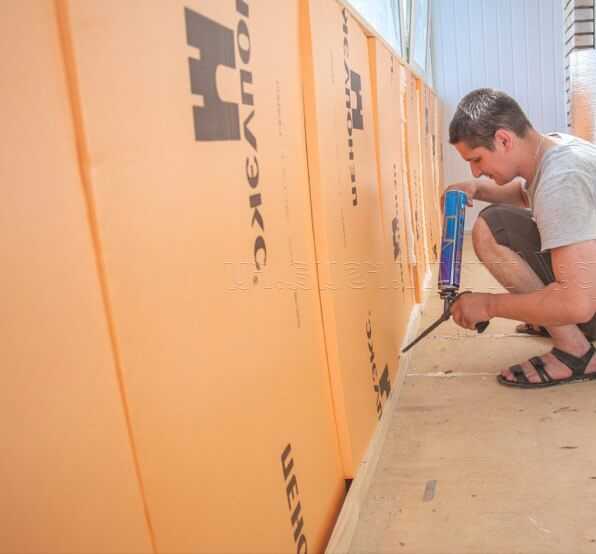

Для монтажа рекомендуется использовать плиты толщиной от 30 до 50 мм. При этом важно укладывать их на ровную, очищенную поверхность с минимальными перепадами высоты – не более 2 мм на метр. Между плитами не должно быть щелей: стыки заполняются монтажной пеной или проклеиваются скотчем.
На пеноплекс укладывается армирующая сетка или монтируются направляющие, если используется метод фиксации труб с помощью хомутов или стяжек. Поверхность плит не предназначена для прямого крепления скобами – материал ломается или теряет удерживающую способность. При необходимости применяют монтажные маты с бобышками или специальные зажимы с анкерами, проходящими через утеплитель.
Пеноплекс устойчив к влаге, не впитывает воду, не подвержен гниению и воздействию большинства химикатов, что исключает его разрушение в условиях стяжки. Температурный диапазон эксплуатации – от –50 до +75 °C, он не деформируется при стандартных температурах теплоносителя (до 55 °C).

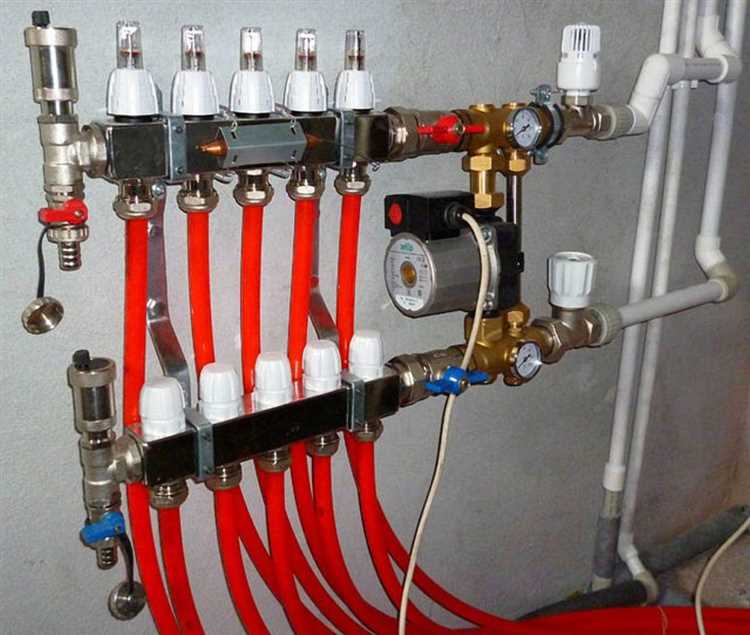

Какие трубы используют для теплого пола по пеноплексу
Для укладки трубопровода на пеноплекс применяют материалы, устойчивые к механическим нагрузкам и температурным перепадам. Наиболее распространённые варианты – PEX, PE-RT и металлопластиковые трубы.
PEX-трубы (сшитый полиэтилен) выдерживают давление до 10 бар и температуру до 95 °C. Они сохраняют форму после изгиба, устойчивы к коррозии и химическим соединениям. Оптимальный диаметр – 16 мм. Для крепления на пеноплексе используют пластиковые клипсы или монтажную ленту с защёлками.
PE-RT (термостойкий полиэтилен) имеет схожие свойства, но отличается большей гибкостью, что упрощает монтаж на изогнутых участках. Максимальная температура эксплуатации – 90 °C. Диаметр – также 16 мм.
Металлопластик (PEX-AL-PEX) сочетает пластичность и прочность благодаря алюминиевому слою. Он не даёт трубе изгибаться после укладки, что особенно важно при монтаже на гладкой поверхности пеноплекса. Рабочее давление – до 10 бар, температура – до 95 °C. Соединение – обжимное или пресс-фитинги.
Медные трубы и гофрированная нержавейка на пеноплексе не используются из-за высокой массы и риска повреждения теплоизоляции. Также не подходят ПВХ и полипропилен – они недостаточно гибкие и теряют форму при нагреве.
Выбор зависит от особенностей системы: для водяного отопления в жилом помещении чаще применяют PEX или PE-RT, для помещений с повышенной нагрузкой – металлопластик.
Можно ли укладывать трубы без фиксации на пеноплексе
Укладка труб теплого пола без фиксации на пеноплекс считается технически неправильной. Пеноплекс имеет гладкую поверхность с низким коэффициентом сцепления, из-за чего трубы могут сместиться во время заливки стяжки или под давлением теплоносителя при опрессовке.
- Без фиксации невозможно гарантировать соблюдение проектного шага между витками трубы. Это снижает равномерность обогрева и приводит к локальным перегревам или холодным зонам.
- При заливке раствора возможно всплытие или смещение труб, особенно в участках с изгибами. Это повышает риск заломов и нарушений циркуляции.
- Монтаж без фиксации противоречит требованиям СП 41-102-98, где указана необходимость закрепления труб через каждые 0,5–1 м и в местах поворотов.
Если отсутствует возможность использовать стандартные крепёжные элементы (скобы, маты с бобышками, направляющие планки), допускается временная фиксация пластиковыми хомутами к монтажной сетке, уложенной поверх пеноплекса. Это обеспечит стабильное положение трубы на этапе заливки.
Монтаж без фиксации оправдан только при использовании пенополистирольных плит с уже встроенными направляющими каналами, но это не относится к обычному пеноплексу, не предназначенному для систем отопления.
Крепление труб с помощью пластиковых хомутов

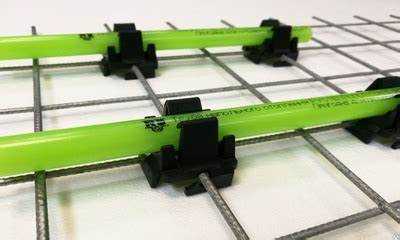

Пластиковые хомуты применяются для фиксации труб тёплого пола к пеноплексу при наличии армирующей сетки. Хомут обхватывает трубу и прикручивается к сетке, исключая прямой контакт с утеплителем. Это предотвращает повреждение пеноплекса и обеспечивает устойчивое положение трубы.
Оптимальное расстояние между точками крепления – 50–60 см на прямых участках и не более 20 см на поворотах. При монтаже рекомендуется использовать хомуты шириной не менее 4,5 мм, рассчитанные на длительное воздействие температуры до 90 °C. Не затягивать крепёж чрезмерно – труба должна оставаться подвижной при термическом расширении.

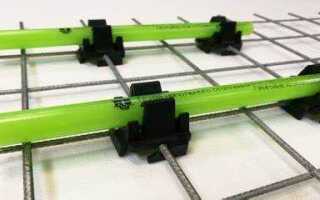

Для удобства монтажа сначала укладывают армирующую сетку с ячейкой 100×100 мм, затем раскладывают трубу и фиксируют её хомутами. Укладку следует выполнять постепенно, чтобы избежать перекосов и натяжения трубы. Хомуты устанавливаются вручную с последующим подрезанием излишков хвостовика.
Такой способ надёжен, но требует дополнительных затрат на сетку и увеличивает время установки. Однако он обеспечивает ровное положение труб и снижает риск смещений при заливке стяжки.
Использование монтажной сетки поверх пеноплекса
Монтажная сетка укладывается непосредственно на плиты пеноплекса перед фиксацией труб. Она должна иметь ячейку 50×50 мм или 100×100 мм, в зависимости от шага укладки трубы. Для укладки используется стальная проволока диаметром не менее 3 мм, чтобы выдержать нагрузки при заливке стяжки.
- Сетку необходимо укладывать с нахлестом 10–15 см и скреплять между собой проволокой или пластиковыми хомутами.
- Крепление труб осуществляется с помощью пластиковых стяжек, продеваемых через ячейки сетки. Расстояние между точками фиксации – 40–50 см на прямых участках и 20–30 см на изгибах.
- Для предотвращения смещения сетки при монтаже рекомендуется прижать её к пеноплексу монтажными дюбелями с широкими шляпками.
- Если используется армирующая сетка, она дополнительно усиливает конструкцию и снижает риск растрескивания стяжки.
Перед укладкой труб необходимо убедиться, что сетка ровно прилегает к утеплителю и не имеет выступов, способных повредить трубу.
Применение крепежных реек и направляющих
Крепежные рейки и направляющие используются для фиксации труб теплого пола на пеноплекс без дополнительных связующих материалов. Обычно это пластиковые или металлические элементы с пазами или выступами, обеспечивающими удержание трубы диаметром 16 или 20 мм.
Рейки укладываются на утеплитель с шагом, соответствующим проекту (чаще всего 150, 200 или 300 мм). Крепление осуществляется пластиковыми дюбелями или монтажными штифтами длиной от 60 до 100 мм. В случае использования направляющих с защёлками труба фиксируется вручную с характерным щелчком.
Для равномерного распределения труб рекомендуется использовать направляющие длиной от 1 до 2 метров. При монтаже на пеноплекс толщиной менее 30 мм возможен пробой материала, поэтому требуется использование крепежей с широкой шляпкой либо подложек из ПВХ.
Перед укладкой следует провести разметку – это упрощает соблюдение шага и уменьшает риск смещения. Установка направляющих допускается как на чистый пеноплекс, так и поверх армированной плёнки. Раскладку труб начинают после полной фиксации всех направляющих элементов.
Как работают фиксаторы типа «гарпун» и где их использовать
Фиксаторы типа «гарпун» представляют собой пластиковые скобы с зазубренными концами, которые вбиваются в слой пеноплекса. После установки зазубрины не позволяют креплению выскользнуть обратно, обеспечивая жёсткую фиксацию трубы диаметром 16 или 20 мм.
Гарпуны устанавливаются с помощью механического или ручного степлера. Инструмент подбирается в зависимости от объема работ: для частного дома достаточно ручного, для больших площадей – пневматического.
Рекомендуемый шаг установки – 0,5–1 метр на прямых участках и до 0,3 метра на поворотах. При монтаже гарпунов важно не повредить утеплитель: сила удара должна быть достаточной для проникновения, но не чрезмерной, чтобы не разорвать структуру пеноплекса.
Использование таких фиксаторов оправдано на участках, где нет монтажной сетки или клеевого слоя. Особенно актуальны они при укладке труб на плиту из экструзионного пенополистирола толщиной от 30 мм – только такой материал способен удерживать крепление под нагрузкой воды в системе.
Нежелательно применять гарпуны на тонком или рыхлом утеплителе – фиксация будет ненадежной. В таких случаях лучше использовать альтернативные способы, например, монтажную сетку или направляющие маты.
Ошибки при креплении труб к пеноплексу и их последствия
Одна из распространённых ошибок – чрезмерное усилие при установке пластиковых хомутов. При слишком тугом креплении труба деформируется, снижается её пропускная способность и увеличивается риск трещин при температурных расширениях.
Неправильный шаг крепления также приводит к проблемам. Если расстояние между фиксаторами превышает 1 метр, труба при нагреве поднимается от основания, что вызывает неравномерный прогрев стяжки и перерасход энергии. Оптимальный шаг – 50–70 см на прямых участках и 20–30 см на изгибах.
Использование металлических крепежей, не предназначенных для пенополистирола, приводит к его разрушению. При точечной нагрузке материал продавливается, и фиксатор теряет жёсткость. Это снижает стабильность всей конструкции.
Крепление без учёта компенсационных петель или температурных швов может вызвать напряжения в трубе и разрывы в местах изгиба. Особенно критично это при укладке контуров длиной более 80 метров без разделения на зоны.
Применение клеевых составов, не совместимых с пеноплексом, приводит к его расплавлению или растрескиванию. Некоторые типы клея содержат растворители, агрессивные к экструдированному пенополистиролу.
Попытка экономии на фиксаторах и их установка только в зонах поворотов также приводит к всплытию труб при заливке стяжки. В результате нарушается геометрия укладки и снижается эффективность системы.
