Фасадная плитка ТехноНИКОЛЬ Hauberk – это гибкий облицовочный материал на битумной основе, разработанный для быстрой и долговечной отделки наружных стен. В отличие от традиционных вентилируемых фасадов, плитка Hauberk крепится непосредственно к основанию, не требуя установки обрешётки при монтаже на деревянные или ОСП-плиты.

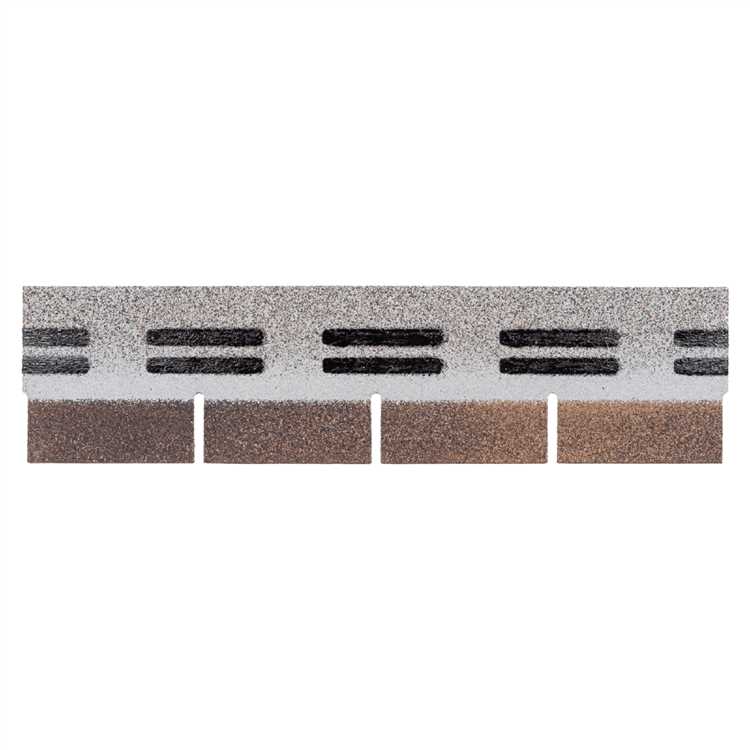

Каждая плитка состоит из стеклохолста, пропитанного битумом, с декоративным базальтовым гранулятом, устойчивым к ультрафиолету и атмосферным воздействиям. Размер одного элемента – 1000×250 мм, вес – около 1,5 кг. На практике это означает не только простоту транспортировки, но и возможность монтажа без применения спецтехники.
Крепление плитки осуществляется оцинкованными гвоздями с широкой шляпкой или саморезами, в зависимости от типа основания. Работы выполняются в температурном диапазоне от +5°C до +30°C, с обязательной защитой от осадков в процессе монтажа. Важно использовать совместимые комплектующие – угловые элементы, стартовые полосы и герметики, рекомендованные производителем.
Перед началом работ необходимо проверить ровность основания – перепады более 3 мм на 1 м² требуют выравнивания. Монтаж начинают снизу вверх, в шахматном порядке, с обязательной подрезкой рядов в зависимости от схемы укладки. Герметизация швов выполняется в зонах стыков и вокруг оконных и дверных проёмов.
Подготовка основания: очистка, выравнивание и гидроизоляция
Перед началом монтажа фасадной плитки ТехноНИКОЛЬ Hauberk необходимо удалить все старые отделочные материалы, включая штукатурку, краску, остатки теплоизоляции и строительный мусор. Поверхность очищается до плотного основания при помощи щётки по металлу, шпателя или шлифмашины с абразивной насадкой. Особое внимание уделяется удалению жировых пятен и биологических загрязнений – плесени, мха, лишайников.
Основание должно быть прочным, сухим и устойчивым. Допустимая неровность – не более 5 мм на 2 погонных метра. При превышении этого значения требуется выравнивание цементно-песчаной смесью или монтаж обрешётки. Если фасад выполнен из газобетона, применяют армирующую стеклосетку с клеевым составом, устойчивым к влаге и морозу.
После завершения подготовки устанавливается стартовый профиль, строго по уровню, с отступом от земли не менее 40 мм. Только после этого можно приступать к монтажу плитки.
Разметка фасада под укладку плитки Hauberk
Перед началом монтажа фасадной плитки Hauberk необходимо точно разметить основание, чтобы исключить отклонения рядов и обеспечить симметрию отделки. Разметку следует выполнять после завершения всех подготовительных работ: утепления, установки ветровлагозащиты и монтажа обрешётки.
Для определения стартовой линии требуется выбрать визуально наиболее открытый фасад или участок, на котором плитка будет особенно заметна. Начальный горизонт фиксируется с учётом планируемой высоты отмостки, цоколя или отлива. Он должен быть строго параллелен горизонту.
Используйте гидроуровень или лазерный нивелир для нанесения базовой горизонтальной линии по периметру. На углах здания обязательно сверяйте высоты – возможны перепады из-за неровного основания. После фиксации нижней линии производится вертикальная разбивка фасада через каждые 0,5–1 метр. Это упростит контроль за ровностью укладки в процессе работы.
Разметка под плитку Hauberk выполняется с учётом её размеров. Длина одного элемента – 1000 мм, рабочая высота – 250 мм. Следует заранее нанести горизонтальные линии на каждую четвёртую или пятую полосу плитки, чтобы избежать накопления ошибок при укладке. Также необходимо учесть смещение швов: монтаж ведётся в шахматном порядке с шагом в половину плитки.
При наличии проёмов (окон, дверей) разметку адаптируют под их размеры. Важно, чтобы плитка не заканчивалась на уровне верхнего или нижнего края проёма – это снижает прочность и ухудшает внешний вид. В таких случаях допустимо немного скорректировать высоту стартовой линии или применить доборные элементы.
Монтаж стартовой планки и начального ряда плитки
Установка стартовой планки начинается с разметки горизонтальной линии на цокольной части фасада. Используйте уровень или лазер, отклонение допускается не более 2 мм на всю длину стены. Линия должна располагаться строго параллельно земле, независимо от неровностей фундамента.
Стартовую планку закрепляют оцинкованными саморезами с шагом не более 200 мм. Перед фиксацией следует проверить сопряжение стыков, при необходимости обрезать края ножницами по металлу. Обязателен зазор в 3–5 мм между стыками для компенсации температурных расширений.

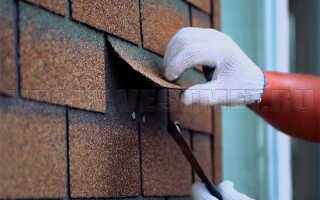

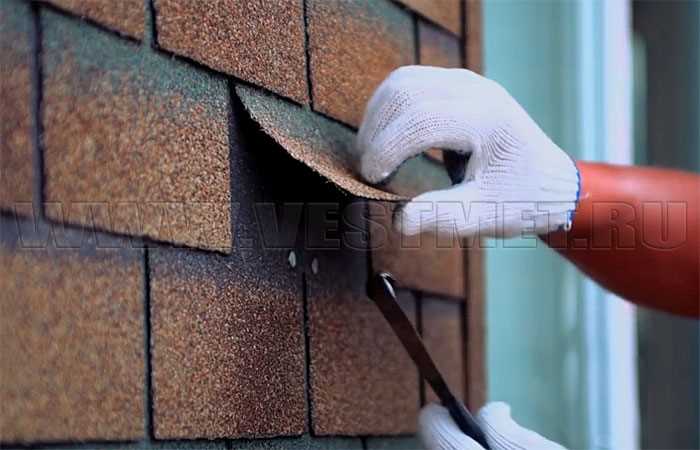

Первый ряд плитки Hauberk монтируется снизу вверх, начиная от угла здания. Нижняя кромка плитки должна полностью перекрывать выступ стартовой планки, без зазоров. Крепление производится гвоздями с широкой шляпкой или шурупами с пресс-шайбой, строго в верхнюю часть монтажного отверстия. Гвозди забиваются под углом 90°, не до упора – допускается зазор около 1 мм между шляпкой и поверхностью плитки.
Каждую плитку устанавливают с перехлестом – следующий элемент должен перекрывать предыдущий на 15–20 мм. Контролируйте выравнивание горизонтали по каждой плитке, допуск отклонения – не более 3 мм на 10 погонных метров. В местах сопряжения с углами и проемами плитку подрезают с обратной стороны, исключая сколы.
Фиксация плитки с учётом направления и перехлёста
Монтаж плитки Hauberk начинается снизу вверх, строго слева направо. Первый ряд укладывается на стартовую планку, установленную по уровню. Нижний край плитки должен перекрывать капельник минимум на 10 мм.

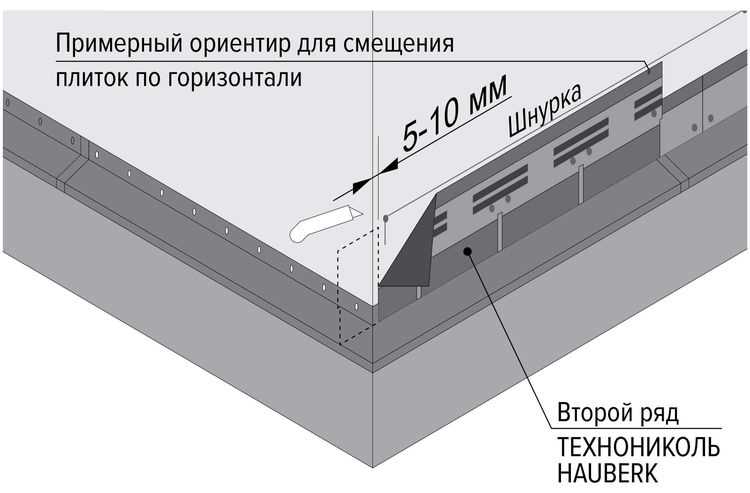

Каждый последующий ряд фиксируется с учётом горизонтального смещения – не менее 150 мм относительно предыдущего. Это исключает совпадение вертикальных стыков и повышает устойчивость покрытия к ветровым нагрузкам.
Перехлёст по вертикали осуществляется в пределах 30–40 мм. При укладке следует прижимать плитку к основанию, обеспечивая плотный контакт по всей поверхности.
Крепление производится гвоздями из нержавеющей стали с широкой шляпкой. Для каждой плитки используется 4 гвоздя, которые забиваются в верхнюю зону, скрываемую следующими рядами. Глубина забивания – до упора, без деформации шляпки.
На внешних и внутренних углах соблюдается перевязка с нахлёстом минимум 50 мм. Край плитки срезается под углом 45° для плотного примыкания. Нахлёст с торцевыми планками выполняется с перекрытием минимум 20 мм, фиксируется дополнительно герметиком на битумной основе.
В местах примыкания к оконным и дверным проёмам плитка заводится под планку откоса с нахлёстом не менее 30 мм, исключая зазоры и открытые участки подложки.
Оформление углов и стыков фасада плиткой Hauberk
Для корректного оформления углов и стыков при монтаже фасадной плитки Hauberk необходимо строго соблюдать технологическую последовательность и использовать специальные элементы, входящие в систему облицовки.
- Внутренние углы:
- Монтаж начинают с одной из стен, завершая укладку плитки на 10–15 мм от линии угла.
- На второй стене плитку подрезают так, чтобы она плотно примыкала к уже уложенному ряду.
- Обязателен зазор в 3–5 мм для компенсации температурного расширения. Он закрывается герметиком или декоративной планкой, совместимой с плиткой.
- Наружные углы:
- Рекомендуется использовать угловой элемент Hauberk или металлический уголок с полимерным покрытием, подобранный в цвет плитки.
- Плитку срезают под углом 45°, совмещая швы и рисунок, если не применяется угловой элемент.
- Монтаж начинают с той стороны, которая будет накрыта нахлёстом. Вторую сторону заводят сверху с перекрытием шва не менее 30 мм.
- Горизонтальные и вертикальные стыки:
- Плитка укладывается с перекрытием по принципу кирпичной кладки. Вертикальные швы не должны совпадать в соседних рядах.
- Зазоры между плитками – не более 5 мм. Они необходимы для предотвращения деформаций при перепадах температуры.
- Стык фиксируется гвоздями или саморезами в соответствии с монтажной схемой: не ближе 20 мм к краю плитки и только в верхней части битумной подложки.
- Стык с другими материалами (например, с оконными и дверными откосами):
- Обязательно установка J-профиля или металлической обрамляющей планки.
- Плитка подрезается точно под профиль с зазором 3–4 мм, герметизируется стойким к УФ-излучению герметиком.
Все элементы крепятся с учётом ветровой нагрузки. Нельзя допускать натяжения плитки на углах – это приводит к трещинам при температурных колебаниях. Углы и стыки проверяются визуально после окончания работ – особенно места сопряжений и нахлёстов.
Установка доборных элементов и карнизных планок
Доборные элементы и карнизные планки устанавливаются после монтажа основной фасадной плитки для защиты торцов и создания завершенного вида фасада.
Подготовка поверхности: поверхность под доборные элементы должна быть ровной, очищенной от пыли и остатков клея. При необходимости выполняется выравнивание с помощью цементно-песчаного раствора.
Крепление доборных элементов: монтаж начинается с угловых доборных элементов, которые фиксируются на клеевой состав с помощью монтажного пистолета или дюбелей с анкерными пластинами, если требуется усиление. Расстояние между крепежами не более 40 см. Для уплотнения стыков применяются специальные герметики, устойчивые к ультрафиолету и влаге.
Установка карнизных планок: карнизные планки закрепляются с уклоном для отвода воды. Для фиксации используются саморезы по металлу с антикоррозийным покрытием, с шагом 25–30 см. Крепежи располагают в верхней части планки, оставляя небольшой зазор для компенсации теплового расширения.
Технические особенности: при монтаже карнизных планок необходимо обеспечить зазор 5–7 мм между планкой и фасадной плиткой для вентиляции. Стыки планок должны быть выполнены с нахлестом не менее 30 мм и проклеены гидрофобным герметиком.
Рекомендации по контролю: после монтажа проверяется ровность горизонтальных линий и герметичность соединений. При необходимости производится подрезка и подгонка доборных элементов с использованием угловой шлифовальной машины с диском по металлу.
Проверка качества крепления и герметизация швов
После установки фасадной плитки ТехноНИКОЛЬ Hauberk необходимо проверить крепление каждого элемента на прочность. Для этого вручную ощупайте плитку, уделяя особое внимание углам и стыкам, где чаще всего возникают ослабления. Крепежные элементы должны быть утоплены на 1-2 мм от поверхности плитки, чтобы избежать деформации и обеспечить плотный прижим.
Используйте отвертку или шуруповерт с ограничителем момента затяжки, чтобы проверить, не болтаются ли крепежи. Максимально допустимый люфт – 0,5 мм. Если крепления ослаблены, их следует подтянуть, не повреждая при этом плитку и крепежный материал.
Для герметизации швов применяйте силиконовый или полиуретановый герметик, совместимый с материалом плитки и фасадной системой. Заполнение швов должно быть равномерным, глубиной не менее 5 мм. При этом избегайте избыточного нанесения герметика, чтобы не создавать неровностей и подтеков.
Обратите внимание на температурные швы и угловые соединения – в этих местах рекомендуют использовать уплотнительную ленту перед нанесением герметика для компенсации движения фасада и предотвращения трещин.
После нанесения герметика поверхность швов разглаживают шпателем или резиновым шпателем, формируя аккуратный и сплошной шов без пустот. Время высыхания герметика указывается производителем, но минимум – 24 часа при температуре выше +5 °C.
Заключительный этап – визуальный контроль и тестирование на водонепроницаемость. Направьте струю воды под давлением на герметизированные швы и убедитесь в отсутствии протечек и подтекающих мест.
Вопрос-ответ:
Какие инструменты и материалы необходимы для монтажа фасадной плитки ТехноНИКОЛЬ Hauberk?
Для работы понадобятся: фасадная плитка Hauberk, специальный клей или раствор для крепления, уровень, рулетка, шпатели разного размера, перфоратор с насадкой для сверления отверстий, дюбели и саморезы, резиновый молоток, а также защитные перчатки и строительная кисть для очистки поверхности. Все материалы должны быть подготовлены заранее, чтобы монтаж проходил без задержек.
Как правильно подготовить основание перед установкой плитки Hauberk?
Основание должно быть прочным, ровным и сухим. С поверхности нужно убрать грязь, пыль, остатки краски или старой отделки. При необходимости поверхность выравнивают штукатуркой или специальными составами. Важно дать основанию полностью высохнуть, чтобы обеспечить хорошее сцепление клея с плиткой. В случае деревянного основания применяют гидроизоляцию, чтобы защитить материал от влаги.
Какие шаги включает процесс монтажа фасадной плитки Hauberk?
Сначала размечают стену, чтобы определить, где будет начальный ряд плитки. Затем наносят клей на подготовленное основание и на обратную сторону плитки. Плитки укладывают строго по уровню, при необходимости подрезают. Каждый элемент плотно прижимают и выравнивают резиновым молотком. После укладки ряда проверяют ровность и при необходимости корректируют. Далее работа продолжается аналогично до завершения покрытия всей поверхности.
Как избежать ошибок при установке плитки, чтобы фасад служил долго и выглядел аккуратно?
Важно контролировать ровность укладки на каждом этапе, пользоваться уровнем и отвесом. Не следует наносить слишком много клея или слишком мало — это снижает надежность крепления. Следует выдерживать температурный режим, рекомендованный производителем, так как экстремальный холод или жара могут повлиять на сцепление. Обязательно оставлять небольшой зазор для температурного расширения, чтобы плитка не трескалась со временем.
Как ухаживать за фасадной плиткой Hauberk после монтажа?
Уход сводится к периодической очистке поверхности от пыли и грязи мягкой щеткой или влажной тряпкой. Для удаления стойких загрязнений можно использовать нейтральные моющие средства. Следует избегать агрессивных химикатов и механических повреждений. Если появились трещины или отслоения, рекомендуется оперативно провести ремонтные работы, чтобы предотвратить проникновение влаги и ухудшение состояния фасада.
