Полипропиленовые трубы (ППР) используются в водопроводных системах благодаря устойчивости к коррозии, низкой теплопроводности и сроку службы до 50 лет. Они выдерживают давление до 20 бар и температуру до +95 °C, что делает их пригодными как для холодного, так и для горячего водоснабжения. При этом материал не взаимодействует с водой химически, исключая загрязнение и изменение вкуса.
Перед началом монтажа необходимо точно рассчитать диаметр труб в зависимости от длины системы, количества точек потребления и давления. Для квартирных водопроводов применяют трубы с наружным диаметром 20–25 мм, в то время как для стояков или участков с несколькими отводами могут понадобиться трубы 32 мм и более. При выборе фитингов важно учитывать совместимость по SDR и классам эксплуатации.
Монтаж осуществляется методом раструбной сварки с использованием специального паяльника, нагревающего внутреннюю часть фитинга и наружную поверхность трубы до температуры 260 °C. Время прогрева зависит от диаметра: например, для трубы 20 мм достаточно 5 секунд, а для 32 мм требуется 8–9 секунд. После соединения деталей выдерживается пауза до полного остывания – минимум 30 секунд, чтобы избежать деформации шва.
Особое внимание следует уделить компенсации линейного расширения: полипропилен удлиняется примерно на 1,5 мм на каждый метр трубы при нагреве на 10 °C. Это требует установки скользящих опор и монтажных петель в протяжённых участках. При прохождении труб через стены применяются гильзы с зазором не менее 10 мм, заполненным мягким герметиком.

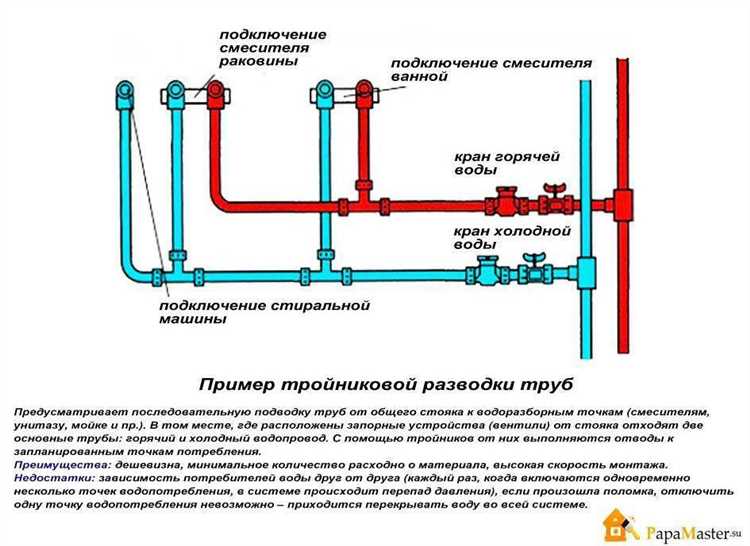

Выбор полипропиленовых труб и фитингов по давлению и температуре
Полипропиленовые трубы маркируются по классу давления: PN10, PN16, PN20 и PN25. Эти значения определяют максимально допустимое рабочее давление при температуре +20 °C. Для водопровода выбор зависит от характера системы – холодное или горячее водоснабжение, скрытая или открытая прокладка.
- PN10 – подходят только для систем холодного водоснабжения с температурой до +20 °C и давлением не выше 1 МПа. Не рекомендуются для горячей воды или отопления.
- PN16 – допустимы для холодной воды с давлением до 1,6 МПа. В ограниченных случаях возможна подача тёплой воды, но срок службы при этом снижается.
- PN20 – оптимальны для горячей воды с температурой до +75 °C и кратковременными пиками до +95 °C. Рабочее давление – до 2 МПа. Это универсальный выбор для систем ГВС.
- PN25 – армированы алюминием или стекловолокном, устойчивы к температурным деформациям. Рекомендуются для систем отопления и ГВС с повышенными нагрузками.
Фитинги должны соответствовать классу давления труб. Несовпадение приведёт к снижению герметичности и ресурса системы. При монтаже важно учитывать коэффициент линейного расширения: армированные трубы менее подвержены деформации при нагреве, особенно в закрытых контурах.
Для систем с температурой выше +60 °C использование неармированных труб PN10 и PN16 недопустимо. При температуре воды около +80 °C труба PN20 выдерживает давление около 0,6 МПа, PN25 – около 0,9 МПа. Выбор должен учитывать не только номинальные параметры, но и реальные эксплуатационные условия.

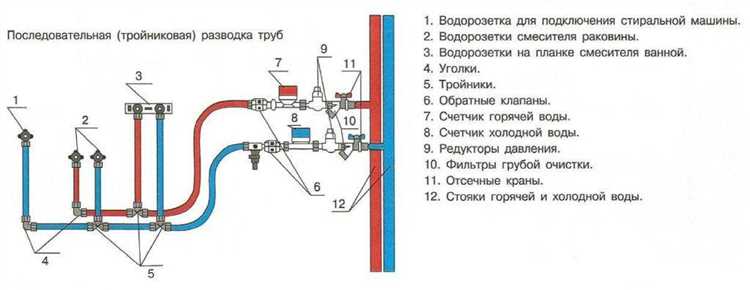

Необходимые инструменты для пайки полипропиленовых труб
Для качественного соединения полипропиленовых труб требуется строго определённый набор инструментов. Их отсутствие или замена подручными средствами приводит к браку соединений и утечкам.
Аппарат для сварки (паяльник). Электрический инструмент с регулируемым термостатом. Мощность – от 1200 до 2000 Вт. Для бытовых работ оптимальна модель с двумя насадками и диапазоном температур до 300 °C.
Насадки (дорны и гильзы). Подбираются по диаметру труб (20, 25, 32 мм и выше). Обязательна тефлоновая поверхность для предотвращения прилипания пластика. Насадки нагреваются одновременно с паяльником и устанавливаются строго по инструкции.
Ножницы для труб. Прочные лезвия и усиленный механизм обеспечивают ровный срез без деформаций. Применение ножовки запрещено – заусенцы нарушают герметичность соединения.
Рулетка и маркер. Используются для точной разметки длины труб и глубины входа в фитинги (обычно 14–16 мм). Ошибки при разметке приводят к перекосам и неправильной геометрии трассы.
Уровень. Обеспечивает строго горизонтальную или вертикальную укладку трубопровода. Особенно важен при скрытой прокладке в стенах и стяжке.
Скотч или зажимы. Используются для временной фиксации труб при монтаже сложных участков и пайке под углом.
Защитные перчатки. Полиэстеровые с точечным покрытием защищают от ожогов при случайном контакте с нагревателем и расплавленным полипропиленом.
Комплект инструментов должен быть исправным и чистым. Загрязнённые насадки снижают прочность соединения, а тупые ножницы деформируют трубы. Перед началом работ рекомендуется протестировать температуру и время пайки на обрезках.
Расчёт длины трубопровода с учётом температурного расширения
Полипропилен имеет высокий коэффициент линейного расширения – в среднем 0,15 мм/м·°C. При изменении температуры на 50°C труба длиной 10 метров может удлиниться на 7,5 мм. Это необходимо учитывать при монтаже, чтобы избежать деформации и разрушения системы.
Для расчёта удлинения используется формула: ΔL = L × α × ΔT, где:
L – длина участка трубопровода (в метрах),
α – коэффициент линейного расширения (0,15 мм/м·°C),
ΔT – разница температур между монтажом и рабочим режимом (в °C).
Например, при длине 8 м и температурном перепаде 40°C: ΔL = 8 × 0,15 × 40 = 48 мм. Такое удлинение требует компенсаторов или подвижных опор. Жёсткая фиксация приведёт к изгибам и повреждению фитингов.
Каждые 10–12 метров прямого участка должны устанавливаться П-образные или линейные компенсаторы. В стеновых проходах обязательна установка гильз с зазором, позволяющим свободное движение трубы при расширении. Угловые соединения также частично компенсируют термическое удлинение.
Опоры делятся на подвижные и неподвижные. Подвижные размещают с шагом 0,8–1,2 м в зависимости от диаметра трубы. Неподвижные – вблизи фитингов и компенсаторов для ограничения осевого смещения.
Правильный расчёт и учёт расширения исключает перегрузки, снижает риск протечек и увеличивает срок службы системы.
Подготовка труб и фитингов перед пайкой: резка и зачистка
Перед соединением полипропиленовых труб важно обеспечить точную подгонку и чистоту поверхности. Ошибки на этом этапе приводят к неполному прогреву, перекосу и протечкам.
Резка труб выполняется только специализированным труборезом с острым лезвием. Использование ножовки недопустимо – края получаются неровными, с заусенцами. После резки торец должен быть строго перпендикулярен оси трубы. Отклонение более 1° затрудняет равномерное прогревание и приводит к слабому сварному шву.
Зачистка армированных труб необходима в случае использования полипропиленовых труб с алюминиевой прослойкой. Для изделий с наружной армировкой применяется шейвер – он снимает верхний слой и освобождает поверхность для пайки. При внутренней прослойке используется торцеватель, который одновременно убирает фаску и зачищает внутренний слой. Глубина зачистки соответствует длине захода трубы в фитинг, обычно от 14 до 20 мм в зависимости от диаметра.
После зачистки и резки все остатки стружки удаляются сухой чистой тканью. Поверхности не должны содержать влаги, масла или грязи – это влияет на прочность соединения. Проверка подгонки выполняется без нагрева: труба должна входить в фитинг с лёгким усилием, без люфта.
Правила разогрева труб и фитингов на сварочном аппарате
Перед разогревом необходимо убедиться в точной установке насадок нужного диаметра на сварочный аппарат и прогреве устройства до рабочей температуры – обычно 260 °C. Температура контролируется встроенным термостатом; при её снижении сварка недопустима.
Трубы и фитинги должны быть сухими и очищенными от загрязнений. Перед началом работы срезать трубу строго под углом 90° и снять фаску. Для армированных труб обязательно использовать стриппер для удаления верхнего слоя.
Разогрев выполняется синхронно: трубу вставляют в гильзу, фитинг надевают на шпильку. Время нагрева зависит от диаметра. Например, для 20 мм – 5 секунд, 25 мм – 7 секунд, 32 мм – 8 секунд. Перегрев недопустим: это вызывает деформации и уменьшение внутреннего диаметра.
После достижения нужного времени детали одновременно снимают с насадок и соединяют без проворотов. Исправление положения после стыковки не допускается. Фиксация длится 4–6 секунд – в этот момент материал начинает кристаллизоваться. После соединения важно не подвергать узел механическим нагрузкам минимум 2 минуты.
Нарушение режима нагрева приводит к образованию слабых швов или закупорке трубы. Работа должна вестись при температуре окружающей среды не ниже +5 °C, чтобы избежать переохлаждения элементов в момент сварки.

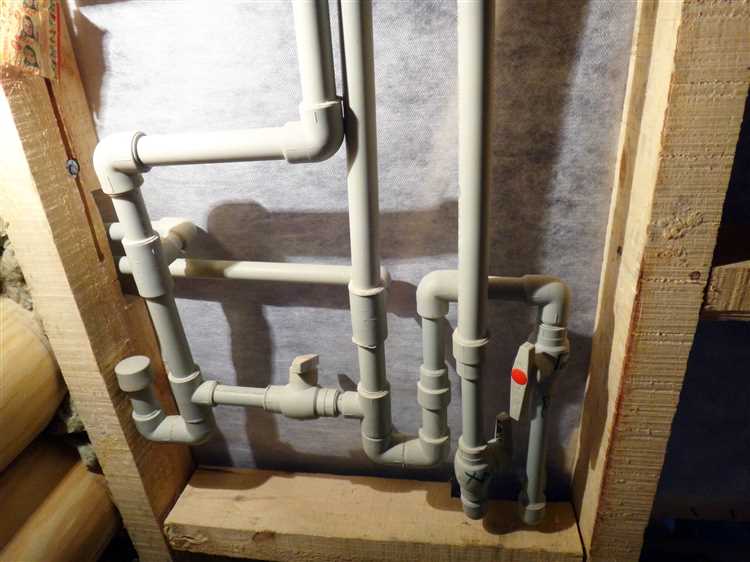

Сборка соединений: глубина ввода, время удержания и охлаждение
Глубина ввода полипропиленовой трубы в фитинг должна соответствовать маркировке на инструменте или быть на 5-7 мм больше расчетного размера. Недостаточная глубина приводит к протечкам, избыточная – к деформации материала.
Время нагрева трубы и фитинга зависит от диаметра и мощности сварочного аппарата:
- Для труб диаметром 20-32 мм – 5-7 секунд;
- Для труб диаметром 40-63 мм – 10-15 секунд;
- Для труб диаметром 75-110 мм – 20-30 секунд.
Удержание деталей после нагрева выполняется без смещения, чтобы избежать перекосов и смещений соединения:
- Диаметры до 32 мм – 5-7 секунд;
- Диаметры от 40 до 63 мм – 10-15 секунд;
- Диаметры свыше 63 мм – 20-25 секунд.
Охлаждение соединения необходимо проводить в неподвижном состоянии при комнатной температуре. Минимальное время охлаждения:
- Для труб 20-32 мм – 3 минуты;
- Для труб 40-63 мм – 5 минут;
- Для труб 75-110 мм – 7-10 минут.
Проведение сборки без принудительного охлаждения с помощью воды или воздуха исключает внутренние напряжения и трещины. Использование подручных методов охлаждения ухудшает герметичность и сокращает срок службы соединений.
Монтаж креплений и компенсаторов для предотвращения деформаций
Правильный монтаж креплений полипропиленовых труб начинается с выбора точек фиксации с интервалом не более 1,5 м для горизонтальных участков и 1 м для вертикальных. Крепления должны обеспечивать надежную фиксацию трубы без сдавливания, поэтому предпочтительны хомуты с резиновыми прокладками, минимизирующими вибрации и давление на корпус трубы.
Крепежные элементы необходимо устанавливать так, чтобы компенсировать тепловое расширение трубопровода. Для этого фиксируют трубы с возможностью свободного скольжения в точках, где предусмотрены компенсаторы или изгибы.
Компенсаторы монтируются в местах изменения направления трубопровода или на длинных прямых участках свыше 20 м. Обычно используют сильфонные или петлевые компенсаторы, способные воспринимать продольные и боковые деформации. Минимальный радиус изгиба трубы при установке компенсатора – 5 диаметров трубы.
При монтаже компенсаторов необходимо учитывать диаметр трубы и рабочее давление. Для ПП труб диаметром до 63 мм применяют пластиковые гибкие компенсаторы, свыше – металлические с резиновыми вставками. Установка выполняется с соблюдением осевого и углового выравнивания, исключающего перегрузки и сжатия.
Для предотвращения деформаций при температурных колебаниях рекомендуется оставлять технологические зазоры 5–10 мм между креплением и трубой, что обеспечивает свободное удлинение и сжатие.
Особое внимание уделяется креплению в зонах ввода в стены и перекрытия. Здесь применяют специальные подвижные крепления с резиновыми элементами, снижающими напряжения в трубах и предотвращающими образование трещин.

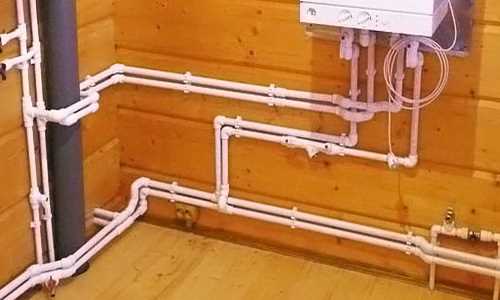

Проверка герметичности собранной системы водопровода
После монтажа полипропиленовых труб необходимо провести тестирование системы на герметичность до подключения к основному водоснабжению. Для этого заполните систему водой, обеспечивая давление не ниже рабочего, но не превышающем максимальное допустимое значение для труб, обычно 6 бар.
Используйте манометр для контроля давления в системе. После достижения нужного давления выдержите его не менее 30 минут без подачи воды. Любое снижение давления более 0,1 бар за этот период указывает на возможные утечки.
Особое внимание уделите соединениям – фитингам и сварным швам. Визуально осмотрите места стыков на предмет капель и влажных пятен. Для обнаружения мелких утечек можно использовать мыльный раствор, наносимый кистью, – появление пузырей укажет на дефект.
В случае выявления протечек необходимо остановить испытание, локализовать и устранить проблемные участки. После ремонта испытание следует повторить. Полная проверка гарантирует надежность системы и предотвращает повреждения стен и конструкций после запуска водопровода.
Вопрос-ответ:
Какие инструменты понадобятся для монтажа полипропиленовых труб?
Для установки полипропиленовых труб обычно используют труборез или ножовку для ровного обреза трубы, сварочный аппарат для пластиковых труб (аппарат для пайки), калибратор для обработки среза, рулетку и маркер для разметки. В некоторых случаях могут потребоваться ключи для соединений и специальные крепежи.
Как правильно подготовить трубы перед сваркой?
Перед сваркой необходимо очистить концы труб от грязи и жира, а затем обработать их калибратором — это позволяет выровнять срез и убрать заусенцы. Важно обеспечить, чтобы труба и фитинг были сухими и без повреждений, чтобы соединение получилось герметичным и прочным.
Какие ошибки чаще всего допускают при монтаже полипропиленовых труб?
Часто встречаются ошибки, такие как недостаточная подготовка поверхности трубы перед пайкой, неправильный выбор температуры сварочного аппарата, что приводит к недостаточному или избыточному нагреву. Также бывает неправильное совмещение трубы и фитинга, из-за чего соединение получается неплотным. Еще одна ошибка — отсутствие необходимого запаса длины трубы для компенсации теплового расширения.
Можно ли монтировать полипропиленовые трубы на холодных поверхностях, и как это влияет на качество соединения?
Монтаж на холодных поверхностях возможен, однако важно избегать сквозняков и низких температур во время пайки. Слишком холодная окружающая среда может привести к быстрому охлаждению сварного шва, из-за чего соединение получится менее прочным. В таких случаях рекомендуется работать в помещении с комфортной температурой или использовать специальные теплоизоляционные материалы.
Какие особенности монтажа полипропиленовых труб в системах горячего водоснабжения?
При монтаже труб для горячей воды необходимо учитывать расширение материала под воздействием температуры. Для этого рекомендуется оставлять небольшой запас на тепловое расширение и использовать компенсаторы. Кроме того, стоит выбирать трубы, рассчитанные на высокие температуры и давление, и тщательно контролировать качество сварных соединений, чтобы избежать протечек.
Какие инструменты нужны для монтажа полипропиленовых труб в системе водоснабжения?
Для монтажа полипропиленовых труб обычно используют специальный сварочный аппарат, который нагревает концы труб и фитингов до нужной температуры для соединения. Также потребуются труборез или ножницы для резки труб, рулетка для точных измерений и маркер для разметки. Важно иметь под рукой защитные перчатки и уровень, чтобы проверить правильность установки труб по горизонтали и вертикали. Эти инструменты позволяют выполнить монтаж качественно и с минимальными усилиями.
Какие ошибки чаще всего допускают при установке полипропиленовых труб, и как их избежать?
Одной из распространённых ошибок является недостаточное прогревание концов трубы и фитинга перед сваркой. Это приводит к слабому соединению и возможным протечкам. Также часто неправильно обрезают трубы — неровный срез мешает плотному соединению. При монтаже нельзя допускать попадания грязи и пыли на места сварки, так как это ухудшает сцепление. Рекомендуется внимательно следить за температурным режимом сварочного аппарата и не торопиться при соединении деталей. Проверка соединений на герметичность после монтажа поможет выявить ошибки на ранней стадии.
