Магнитное поле катушки с током напрямую зависит от параметров электрической цепи и физических характеристик самой катушки. Управление этим полем имеет ключевое значение в таких областях, как трансформаторостроение, радиотехника и электрические приводы. Основные методы изменения поля включают регулировку силы тока, числа витков, геометрии катушки и использование сердечников с различной магнитной проницаемостью.
Сила тока – первый и наиболее очевидный фактор. Увеличение тока в проводнике пропорционально увеличивает магнитную индукцию, согласно закону Био – Савара – Лапласа. Практически это реализуется через применение источников тока с возможностью тонкой регулировки выходных параметров.
Число витков определяет общий магнитный момент катушки. При прочих равных условиях удвоение количества витков удваивает и создаваемое магнитное поле. Однако увеличение витков сопровождается ростом сопротивления, что следует учитывать при проектировании схем.
Изменение геометрии катушки – диаметр, длина, плотность намотки – влияет на распределение магнитных силовых линий. Компактная катушка с плотной намоткой генерирует более концентрированное поле в центре, тогда как растянутые катушки формируют более рассеянное поле.
Сердечник внутри катушки существенно усиливает магнитное поле. Применение ферромагнитных материалов, например, феррита или пермаллоя, позволяет увеличить магнитную индукцию в десятки и сотни раз по сравнению с воздушной катушкой. При этом важно учитывать насыщение материала, которое ограничивает дальнейшее усиление поля.
Как влияет изменение силы тока на магнитное поле катушки
Магнитное поле катушки напрямую зависит от силы тока, протекающего через неё. Увеличение тока вызывает пропорциональное усиление магнитной индукции внутри катушки. Это обусловлено законом Био – Савара – Лапласа и выражается через формулу:
- B = μ₀ * (N / L) * I, где:
- B – магнитная индукция в тесле (Тл);
- μ₀ – магнитная постоянная, равная 4π·10⁻⁷ Гн/м;
- N – число витков катушки;
- L – длина катушки в метрах;
- I – сила тока в амперах.
При увеличении тока в 2 раза магнитная индукция возрастает также в 2 раза. Это позволяет точно регулировать мощность магнитного поля без изменения геометрии катушки. Однако при чрезмерном увеличении тока возникает риск:
- Перегрева обмотки из-за джоулева тепла (P = I²R);
- Увеличения электромагнитных помех;
- Выхода из строя изоляции проводов.

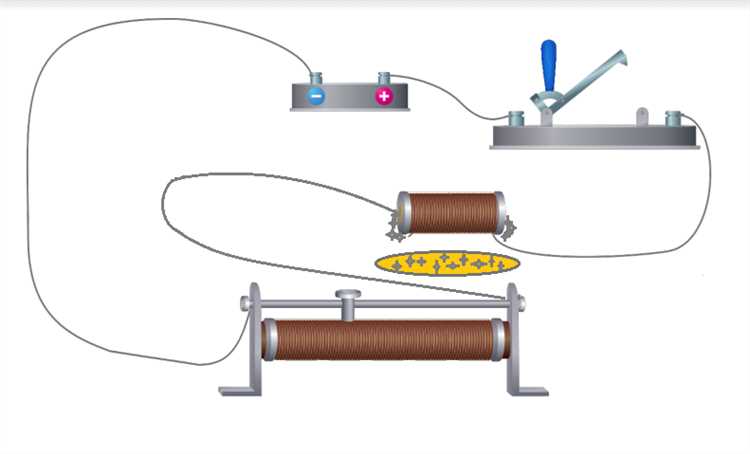

Рекомендуется использовать источники питания с плавной регулировкой тока и встроенной защитой от перегрузки. Для повышения стабильности поля следует выбирать проводники с достаточным сечением и использовать системы активного охлаждения при токах свыше 5 А.
Изменение тока также влияет на скорость нарастания поля. При резком увеличении тока возникает электродинамический удар, что критично для ферромагнитного сердечника – возможна его локальная намагниченность и гистерезисные потери. Оптимально вводить ток с регулируемой скоростью через ШИМ-контроллер или аналоговый регулятор.
Регулировка числа витков катушки для управления магнитным полем
Магнитное поле катушки прямо пропорционально числу витков: при прочих равных условиях удвоение количества витков приводит к удвоению напряжённости магнитного поля внутри соленоида. Это обусловлено тем, что каждый виток создаёт собственное поле, и их суммарное действие усиливает общий эффект.
Для увеличения магнитного поля рекомендуется наматывать витки плотно и равномерно, избегая перекрытий, так как неоднородность распределения снижает эффективность поля. Диаметр провода должен обеспечивать допустимую плотность тока, чтобы избежать перегрева при увеличении числа витков. Например, при использовании медного провода диаметром 0,5 мм можно безопасно достичь 200–300 витков на катушку длиной 10 см без существенных потерь энергии.
Оптимальное число витков определяется в зависимости от назначения катушки. В измерительных приборах – около 100 витков для точности поля, в индукционных нагревателях – от 5 до 20 для высокой частоты. Избыточное увеличение витков приводит к росту сопротивления и снижению КПД, особенно на переменном токе.
При необходимости изменения поля в реальном времени можно использовать секционирование катушки с возможностью подключения дополнительных витков с помощью переключателей. Это позволяет оперативно варьировать параметры без полной перемотки катушки.
Использование сердечника для усиления магнитного поля катушки

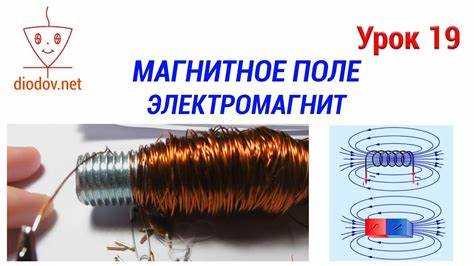

Введение ферромагнитного сердечника внутрь катушки существенно увеличивает индукцию магнитного поля за счёт повышения магнитной проницаемости среды. Материалы с высокой проницаемостью, такие как феррит (μ ≈ 2000) и электротехническая сталь (μ до 5000), направляют и концентрируют магнитный поток, снижая рассеивание и потери.
Для максимального эффекта сердечник должен плотно заполнять внутреннее пространство катушки. Наличие зазоров между витками и сердечником снижает эффективность усиления. Форма сердечника выбирается в зависимости от задачи: цилиндрические – для соленоидов, кольцевые – для трансформаторов и дросселей.
Особое внимание необходимо уделить насыщению материала. Например, феррит насыщается при индукции порядка 0,4 Тл, тогда как электротехническая сталь – при 1,5–2 Тл. Превышение этих значений не приводит к росту магнитного поля и вызывает потери энергии. Поэтому важно учитывать рабочий ток и число витков, чтобы индукция не превышала предел насыщения.
Для переменных токов желательно применять сердечники с минимальными вихревыми потерями. Ламинированная сталь или феррит с высокой электрической сопротивляемостью эффективно снижают потери при частотах до нескольких сотен килогерц.
Использование сердечника повышает индуктивность катушки по закону L = (μ·N²·S)/l, где N – число витков, S – площадь поперечного сечения сердечника, l – его длина. Таким образом, увеличение μ в сотни раз приводит к аналогичному росту индуктивности, что критично для фильтров, трансформаторов и дросселей.
Изменение геометрии катушки и его влияние на распределение поля
Форма и размеры катушки напрямую определяют конфигурацию и интенсивность создаваемого ею магнитного поля. При прочих равных условиях, плотность магнитного потока зависит от числа витков на единицу длины, радиуса намотки и длины катушки.

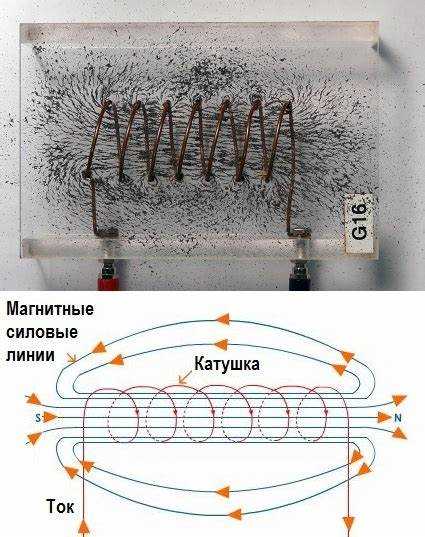

Удлинённая соленоидная катушка с большим числом витков и малым межвитковым расстоянием создаёт более равномерное и концентрированное поле вдоль своей оси. Внутри такой катушки поле приближается к однородному, особенно в центральной части. Укорачивание катушки при том же числе витков увеличивает плотность поля, но усиливает его неоднородность на концах.
Увеличение радиуса витков при фиксированной длине катушки приводит к снижению плотности поля в центре и расширению зоны действия за пределами катушки. В катушках с малым числом витков и большим диаметром наблюдается выраженное внешнее поле, что важно учитывать при необходимости экранирования.
Спиральная плоская геометрия, например, в виде витков на плоскости, формирует концентрическое магнитное поле, максимально выраженное в центре. Такое решение эффективно для генерации локального поля высокой плотности при малых габаритах.
При проектировании катушки следует учитывать необходимую конфигурацию поля. Для фокусировки поля в заданной области целесообразно применять катушки Гельмгольца – две одинаковые катушки, расположенные на одной оси на расстоянии, равном их радиусу. Это позволяет создать почти однородное поле между ними.
Модификация геометрии – ключевой инструмент управления пространственным распределением магнитного поля без изменения тока. Корректировка параметров катушки позволяет добиться требуемой структуры поля для конкретных технических задач.

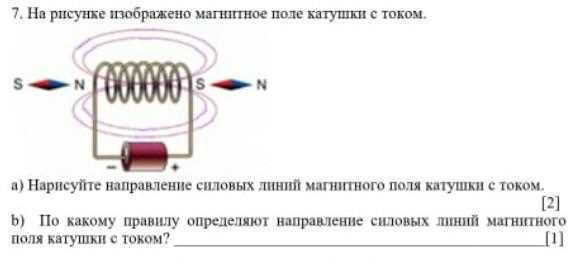

Влияние направления тока на конфигурацию магнитного поля

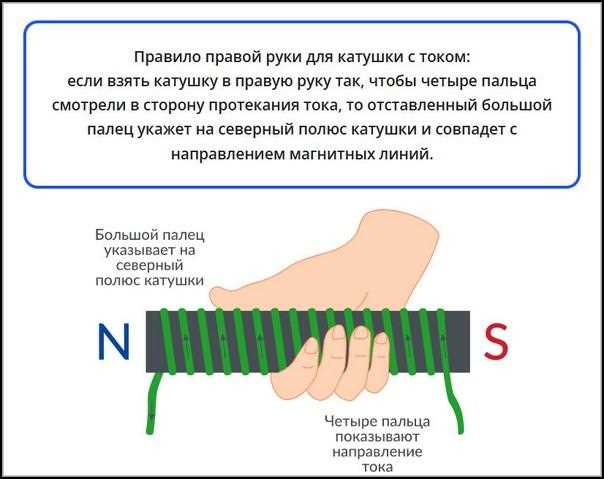

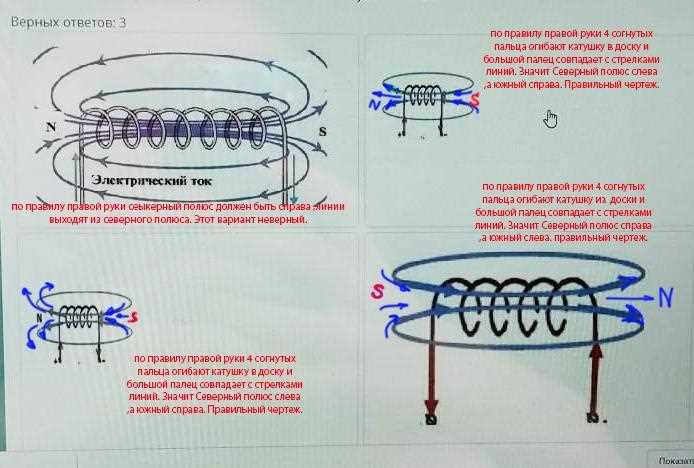

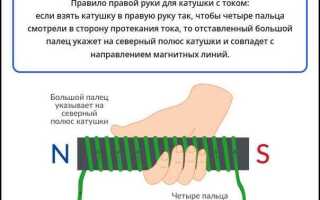

Изменение направления тока в катушке приводит к зеркальному изменению конфигурации магнитного поля. В соответствии с правилом правой руки, если обхватить катушку ладонью так, чтобы пальцы указывали направление тока, то большой палец покажет направление линий магнитной индукции внутри катушки. При реверсе тока направление поля меняется на противоположное.

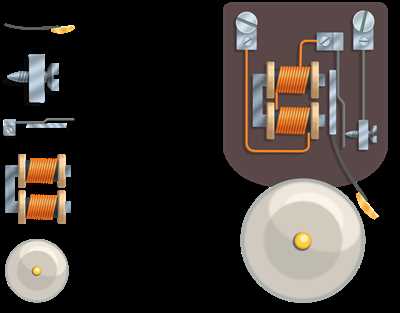

Это особенно критично при создании электромагнитов и трансформаторов, где фазировка обмоток напрямую влияет на результирующее магнитное поле. Например, в соленоидах изменение направления тока приводит к смещению северного и южного полюсов, что важно при сборке систем с несколькими катушками, работающими в унисон или противофазе.
При использовании катушек в датчиках Холла или индукционных системах требуется строгое соблюдение полярности. Неверное направление тока приводит к искажению измерений или полному отсутствию сигнала. В многослойных катушках с последовательным соединением витков важно обеспечить идентичное направление тока во всех слоях для наращивания результирующего поля, иначе возникнет внутреннее взаимное подавление.
Практическая рекомендация: перед подключением катушки к схеме следует использовать тестовый импульс тока и наблюдать за направлением вращения стрелки магнитного компаса, размещённого вдоль оси катушки. Это позволяет точно определить направление поля без сложных приборов.
Методы экранирования и фокусировки магнитного поля катушки
Экранирование магнитного поля катушки достигается за счёт размещения вокруг неё материалов с высокой магнитной проницаемостью (например, ферритов или пермаллоя). Такие материалы направляют линии магнитного потока вдоль себя, предотвращая их распространение в нежелательные области. Для эффективного экранирования толщина слоя феррита должна быть не менее 2–3 мм, а материал – обладать относительной магнитной проницаемостью от 1000 и выше.
Другой способ – использование металлических экранов из меди или алюминия, работающих за счёт индукционных токов, создающих противодействующее магнитное поле. Этот метод эффективен для переменных полей с частотами свыше нескольких килогерц, поскольку на низких частотах индукционные токи минимальны.
Фокусировка магнитного поля катушки осуществляется с помощью магнитных сердечников, формирующих направленный магнитный поток. Концентрация поля усиливается сужением сердечника в месте выхода поля, что увеличивает плотность магнитных силовых линий. Для катушек индуктивности обычно применяют сердечники с формой «кольцо с выступом» или «U-образные» с зазором, который регулирует распределение и жёсткость поля.
Другой подход – использование многослойных катушек с разными диаметрами витков. Внутренние слои создают более сильное локализованное поле, а внешние – расширяют область действия. Оптимальное соотношение радиусов и количества витков задаётся экспериментально, но обычно внутренний слой составляет 30–50% от общего радиуса катушки.
Влияние геометрии катушки на фокусировку заметно при использовании катушек с плоским сердечником и длинным, узким сердечником. Узкий сердечник увеличивает локальную индукцию, снижая рассеяние поля. Для практических применений рекомендуется выбирать сердечники из материалов с низкими потерями гистерезиса, чтобы минимизировать нагрев при длительной работе.
Вопрос-ответ:
Какие факторы влияют на интенсивность магнитного поля, создаваемого катушкой с током?
Интенсивность магнитного поля зависит от силы тока в катушке, количества витков проволоки и геометрии самой катушки. Чем больше ток и витков, тем сильнее поле. Также форма катушки и расположение витков влияют на распределение поля.
Можно ли изменить направление магнитного поля катушки? Если да, то каким образом?
Да, направление магнитного поля можно изменить, поменяв направление тока в катушке. Это достигается сменой полярности источника питания или перестановкой выводов катушки.
Какие методы существуют для управления магнитным полем катушки в реальном времени?
Для управления полем можно регулировать силу тока с помощью реостатов, использовать импульсные источники питания или применять электронные схемы, позволяющие быстро изменять ток. Также изменение числа активных витков или использование магнитных сердечников с регулируемыми свойствами влияет на поле.
Как влияет наличие сердечника из ферромагнетика на магнитное поле катушки?
Ферромагнитный сердечник значительно усиливает магнитное поле за счёт увеличения магнитной проницаемости. Он концентрирует линии поля, делая его более сильным и направленным. При изменении положения сердечника можно регулировать интенсивность поля.
Можно ли изменить магнитное поле катушки, изменяя её геометрические параметры? Какие именно параметры влияют на поле?
Да, изменение длины катушки, диаметра витков и расстояния между ними влияет на распределение и силу поля. Например, увеличение количества витков при сохранении общей длины катушки повышает интенсивность поля. Также изменение формы катушки (например, переход от цилиндрической к тороидальной) меняет характеристики поля.
Какими способами можно изменить величину магнитного поля катушки с током?
Изменить величину магнитного поля катушки можно несколькими способами. Во-первых, можно изменить силу электрического тока, проходящего через катушку: увеличение тока усилит магнитное поле, а уменьшение — ослабит. Во-вторых, важную роль играет число витков провода в катушке — чем их больше, тем сильнее поле при том же токе. Также изменение геометрии катушки, например, длины или диаметра, влияет на характеристики поля. Кроме того, использование сердечника из ферромагнитного материала увеличит магнитную индукцию за счёт концентрации силовых линий.
Каким образом можно изменить направление магнитного поля, создаваемого катушкой с током?
Направление магнитного поля катушки связано с направлением электрического тока. Если изменить направление тока, пропускаемого через витки катушки, магнитное поле изменит полярность, то есть направление его силовых линий. Это можно сделать, поменяв местами подключения к источнику питания. Кроме того, при использовании катушки с разными участками, можно создавать сложные конфигурации поля, изменяя токи в отдельных секциях. Такой приём применяется в электромагнитных устройствах для управления движением или ориентацией магнитного поля.
