Как подключить дренажный насос к пнд трубе

Подключение дренажного насоса к трубе из полиэтилена низкого давления (ПНД) требует точного подбора фитингов, соблюдения последовательности монтажа и герметичности соединений. Основной задачей является обеспечение устойчивого слива воды без утечек и сбоев в работе оборудования. Используемая ПНД труба должна иметь наружный диаметр, соответствующий выходному патрубку насоса, чаще всего – 32 мм или 40 мм.

Перед началом монтажа необходимо отключить питание насоса, подготовить труборез, набор компрессионных фитингов (угловых или прямых в зависимости от конфигурации участка), уплотнительные кольца и гаечный ключ. Соединение должно производиться на горизонтальной или наклонной поверхности с минимальными перегибами, чтобы избежать гидравлического сопротивления и перегрева двигателя насоса.

Компрессионные фитинги обеспечивают надёжное соединение ПНД трубы с выходом насоса. Однако при высоком давлении или глубоком залегании следует дополнительно использовать обжимные муфты или переходники с резьбовым соединением. Резьбовые элементы обязательно уплотняются сантехнической нитью или фум-лентой, исключая использование пакли, которая может нарушить герметичность при пластиковых соединениях.

Надёжность соединения определяется не только герметичностью, но и отсутствием вибрационных нагрузок. При прокладке ПНД трубы следует избегать сильных изгибов и использовать специальные клипсы для фиксации. Особенно это важно при подключении насоса с автоматическим включением по уровню воды, где даже незначительное движение трубы может повлиять на работу поплавкового выключателя.

Подключение дренажного насоса к ПНД трубе: пошаговая инструкция

Для корректной работы дренажного насоса необходимо герметичное и надёжное соединение с трубопроводом из ПНД. Ниже приведён последовательный алгоритм подключения.

1. Отключите электропитание и подготовьте насос. Убедитесь в наличии выходного патрубка соответствующего диаметра. Стандартные значения – 25, 32 или 40 мм.
2. Подберите фитинг для ПНД трубы. Используйте компрессионный соединитель соответствующего диаметра (например, ПНД-фитинг 32 мм под трубу 32 мм).
3. Обрежьте трубу строго под прямым углом, используйте труборез или ножовку с мелким зубом. Удалите заусенцы с краёв, чтобы избежать повреждения уплотнительного кольца.
4. Разберите компрессионный фитинг: открутите накидную гайку, извлеките зажимное кольцо и втулку. Наденьте их на трубу в указанной последовательности.
5. Вставьте трубу в корпус фитинга до упора. Плотность посадки должна ощущаться физически – это гарантия герметичности.
6. Затяните накидную гайку вручную, затем дотяните ключом на 1/4–1/2 оборота. Не допускайте перетяжки – возможна деформация уплотнительного кольца.
7. На выходной патрубок насоса установите адаптер (обычно пластиковый или латунный переходник) с наружной резьбой, подходящей под компрессионный фитинг.
8. Намотайте ФУМ-ленту по резьбе по часовой стрелке 6–8 витков. Закрутите фитинг вручную, затем подтяните ключом до упора, избегая перекосов.
9. Установите насос в дренажный колодец или приямок, обеспечив горизонтальное положение и устойчивое основание.
10. После подключения проверьте герметичность соединений. Запустите насос кратковременно и убедитесь в отсутствии протечек под давлением.

Выбор подходящего диаметра ПНД трубы для дренажного насоса

Диаметр ПНД трубы напрямую влияет на эффективность работы дренажного насоса и срок службы всей системы. Неправильный выбор может привести к снижению производительности, увеличению нагрузки на двигатель и преждевременному износу оборудования.

Для насосов с производительностью до 5 м³/ч рекомендуется использовать трубы диаметром 32 мм. При объеме перекачиваемой воды от 5 до 10 м³/ч оптимален диаметр 40 мм. Если насос рассчитан на подачу свыше 10 м³/ч, необходимо применять ПНД трубу не менее 50 мм.

Учитывается и длина трубопровода: чем больше расстояние от насоса до точки сброса воды, тем выше гидравлическое сопротивление. При длине свыше 15 метров диаметр увеличивается на один типоразмер, чтобы избежать падения давления. Например, для насоса с производительностью 7 м³/ч при длине трубы 20 м лучше использовать не 40 мм, а 50 мм.

Если насос оснащён выходным патрубком с определённым диаметром, труба должна соответствовать этому значению или быть подключена через соответствующий переходник, исключающий заужение. Применение трубы меньшего диаметра, чем выход насоса, недопустимо – это вызывает кавитацию и перегрев мотора.

Для участков с возможным засором (например, с песком или илом) рекомендуется использовать трубы диаметром не менее 40 мм, даже если производительность ниже. Это снижает риск закупорки и упрощает обслуживание.

Подготовка инструментов и материалов для монтажа

Перед подключением дренажного насоса к ПНД трубе требуется заранее подготовить все необходимое. Это исключит задержки в процессе монтажа и обеспечит герметичное соединение.

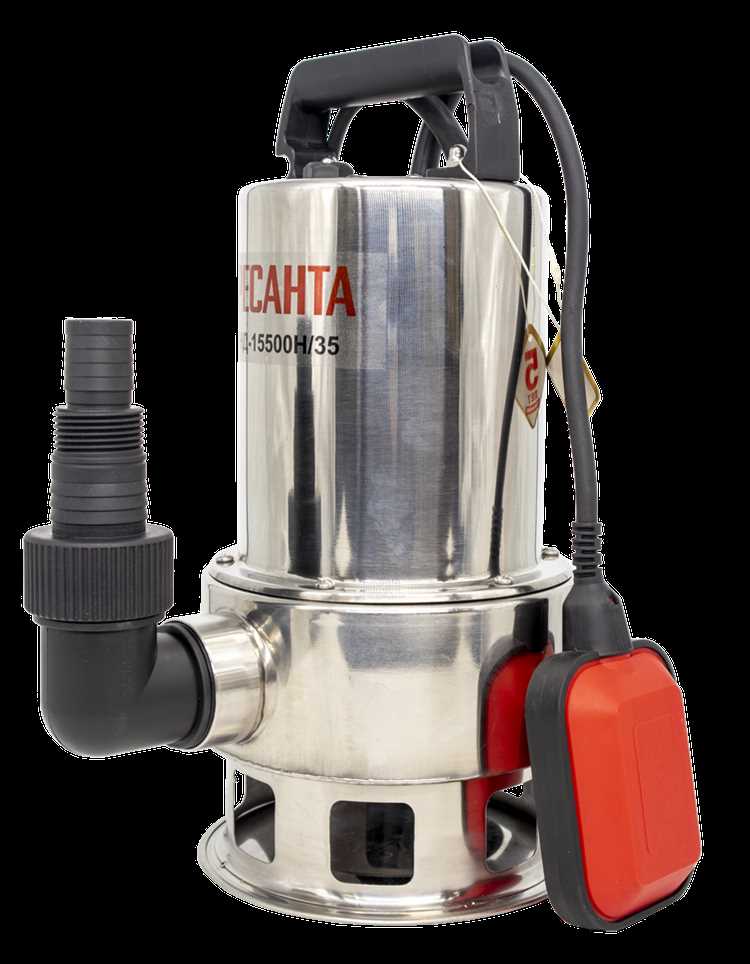

• Дренажный насос – убедитесь, что он рассчитан на работу с грязной водой, имеет выходной патрубок подходящего диаметра (обычно 32, 40 или 50 мм).
• ПНД труба – предпочтительно диаметр 32 или 40 мм, давление не ниже PN10. Длина подбирается по фактическому расстоянию до точки сброса воды с запасом 10–15%.
• Фитинг для подключения – компрессионный или цанговый переходник, соответствующий диаметру трубы и патрубка насоса. Обратите внимание на наличие уплотнительного кольца внутри.
• Шланговый хомут из нержавеющей стали – используется при соединении трубы с выходом насоса без резьбового фитинга.
• Газовый ключ или разводной ключ – для затяжки резьбовых соединений без повреждения корпуса фитинга.
• Резак или секатор для ПНД трубы – обеспечивает ровный, перпендикулярный срез без заусенцев.
• Фум-лента или герметик – только при наличии резьбовых соединений. Используется для повышения герметичности при стыковке насос-фитинг.
• Перчатки – для защиты рук при работе с острыми кромками трубы и металлическими элементами.

Проверяйте совместимость всех элементов по диаметру и типу соединения до начала работ. Недопустимо использование поврежденной трубы или фитингов с трещинами и изношенными уплотнителями.

Подготовка ПНД трубы: обрезка и очистка срезов

Для надежного подключения дренажного насоса к ПНД трубе необходимо правильно подготовить конец трубы. Используйте труборез или ножовку с мелким зубом. При резке строго соблюдайте перпендикулярность – отклонение более 5° снижает герметичность соединения. Обрезку выполняйте на ровной поверхности, избегая вибраций, чтобы исключить деформацию края.

После обрезки тщательно удалите заусенцы и неровности. Используйте фаскосниматель или острый нож. Глубина фаски – 1–2 мм под углом 30–45°. Это облегчает вставку трубы в фитинг и снижает риск повреждения уплотнительного кольца.

Очистите срез и внешнюю часть трубы на длину не менее 5 см от края. Для этого применяют чистую ветошь и изопропиловый спирт или мыльный раствор. Масло, песок, глина и другие загрязнения препятствуют герметичному соединению и могут повредить фитинг при затяжке.

Перед монтажом визуально проверьте срез: он должен быть гладким, без трещин и неровностей. Любые дефекты – повод выполнить обрезку повторно. Подготовленный конец трубы должен соответствовать требованиям ГОСТ 18599-2001 по качеству кромки и геометрии.

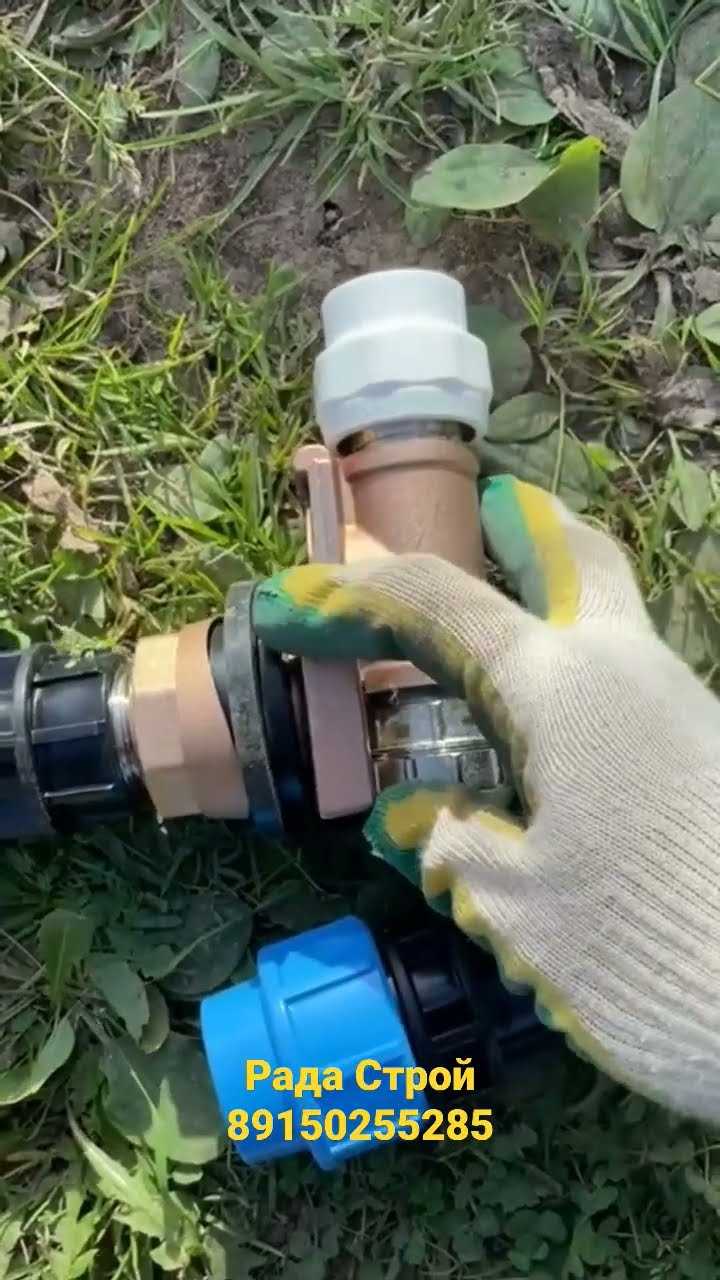

Подключение насоса к трубе через переходники и фитинги

Для соединения дренажного насоса с трубой из ПНД необходимо использовать фитинги, обеспечивающие герметичность и устойчивость к вибрациям. Подбирается комплект в зависимости от диаметра выходного патрубка насоса и внутреннего диаметра трубы. Наиболее распространённые размеры: 25, 32 и 40 мм.

1. Выбор переходника: если диаметр патрубка насоса отличается от диаметра ПНД трубы, используется пластиковый или латунный редукционный переходник. Например, при выходе насоса Ø32 мм и трубе Ø25 мм подойдёт переходник 32×25 мм с наружной резьбой.

2. Резьбовое соединение: для подключения к патрубку применяется резьбовой фитинг с внутренней или наружной резьбой. Перед монтажом намотайте на резьбу 6–8 слоёв фум-ленты по ходу закручивания. Это предотвратит протечки при включении насоса.

3. Компрессионный фитинг для трубы: на сторону, соединяемую с ПНД трубой, устанавливается компрессионный фитинг соответствующего диаметра. Конец трубы необходимо обрезать строго перпендикулярно, снять фаску и вставить до упора. Обязательно проверьте наличие уплотнительного кольца внутри корпуса фитинга перед затяжкой.

4. Затяжка: все резьбовые и компрессионные соединения затягиваются вручную до упора, затем – на 1/4 оборота ключом. Перетягивание может повредить корпус фитинга или сорвать резьбу.

После сборки обязательно выполните пробный запуск насоса и проверьте стыки на отсутствие течи. При обнаружении подтекания – разберите соединение, замените фум-ленту и повторно затяните.

Герметизация соединений с помощью уплотнителей и клея

Для соединения насосного патрубка с трубой используется компрессионная муфта. Перед сборкой необходимо проверить целостность и эластичность штатного уплотнителя. При износе или трещинах кольцо подлежит немедленной замене. Диаметр уплотнителя должен точно соответствовать наружному диаметру ПНД трубы: например, для трубы Ø32 мм – кольцо с внутренним диаметром 32 мм и сечением не менее 3,5 мм.

Перед установкой соединяемые поверхности очищаются от пыли, грязи и масла. Допускается обработка мелкой наждачной бумагой для снятия глянца с трубы и повышения адгезии. После этого наносится герметизирующий клей:

Наносить клей следует равномерно тонким слоем на обе контактные поверхности. После вставки трубы в муфту соединение удерживается в неподвижности не менее 2–3 минут. Полное отверждение клея происходит в течение 4–24 часов, в зависимости от состава и условий окружающей среды. Испытания под давлением допускаются только после окончания этого срока.

При использовании комбинированных соединений (например, латунь + ПНД) дополнительно применяется ФУМ-лента или анаэробный герметик. Намотка ФУМ-ленты производится по ходу резьбы в 4–6 слоев без пропусков и складок. Анаэробный герметик наносится непосредственно на резьбу тонким кольцом перед скручиванием деталей.

Правильное крепление трубы для предотвращения вибраций

Для минимизации вибраций при работе дренажного насоса ПНД трубу фиксируют с шагом не более 1 метра. В местах изгибов и поворотов расстояние между креплениями сокращают до 50 см для исключения резонансных колебаний.

Используйте хомуты с антивибрационными вставками из резины или силикона. Металлические крепления без прокладок усиливают передачу вибраций на стены и пол, вызывая шум и ускоренный износ соединений.

На вертикальных участках трубы монтируют компенсаторы или гибкие вставки длиной 10–15 см, которые гасит пульсации потока. Такие элементы особенно важны при глубине скважины более 3 метров.

Закреплять трубу следует только после предварительной проверки работы насоса. Допустимые вибрации не должны превышать 0,2 мм на метр трубы. Проверку проводят с помощью виброметра или визуально по наличию смещений крепежных элементов после 10–15 минут работы оборудования.

В местах выхода трубы из стен или перекрытий обязательна установка втулок с мягкой изоляцией. Это исключает трение и передачу вибраций на строительные конструкции.

Проверка работоспособности системы после подключения

Перед запуском убедитесь, что соединения между дренажным насосом и ПНД трубой герметичны. Осмотрите хомуты, резьбовые фитинги и участки сварки (если применялись). Влага на соединениях после первого включения – признак утечки.

Опустите насос в рабочую камеру, соблюдая вертикальное положение. Подключите питание и включите насос в ручном режиме. Контролируйте напор на выходе: если поток слабый или отсутствует – проверьте наличие засоров в заборной решетке или в трубе.

Измерьте время от включения до стабильного выхода воды. При корректной установке задержка не превышает 10–15 секунд. Шум насоса должен быть равномерным, без вибрации и щелчков. Посторонние звуки указывают на перекос в корпусе или попадание воздуха в систему.

Проверьте обратный клапан: после остановки насоса вода не должна стекать обратно. Если наблюдается обратный ток – замените клапан или проверьте его на загрязнение.

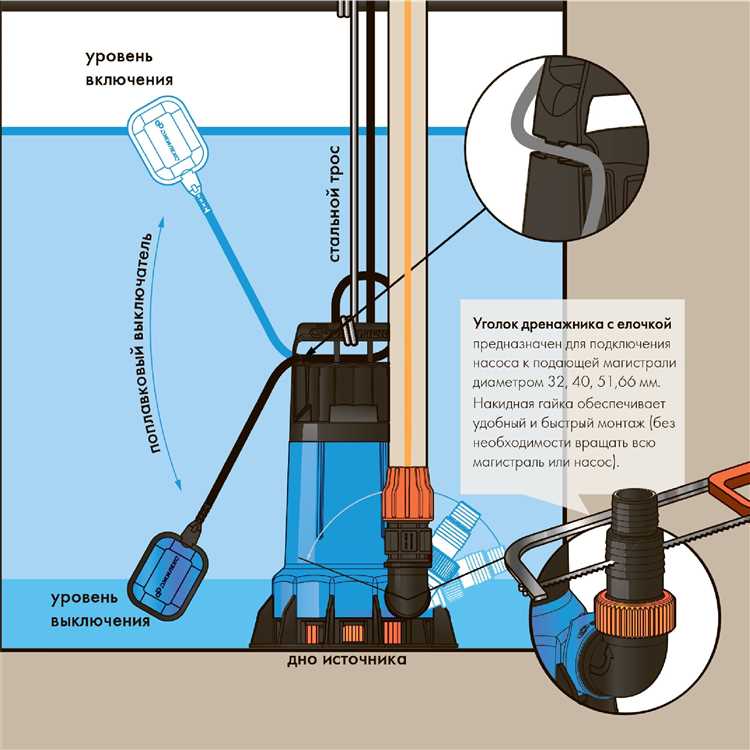

При наличии поплавкового датчика активируйте автоматический режим. Заполните приемную ёмкость до уровня срабатывания. Насос должен включиться без сбоев и отключиться при снижении уровня воды. Отклонения говорят о неправильной настройке поплавка или неисправности датчика.

В завершение проверьте давление на выходе, если используется гидравлическая система контроля. Снижение давления на 15% и более – признак внутренней утечки или неисправности крыльчатки.

Уход и техническое обслуживание подключенной дренажной системы

Проверка работоспособности насоса проводится не реже одного раза в месяц. При включении оборудования убедитесь, что вода откачивается без задержек и посторонних шумов. Наличие вибраций или перегрева указывает на необходимость осмотра рабочих узлов.

Очистка фильтра насоса обязательна каждые 2–4 недели в зависимости от степени загрязнения сточной воды. Для этого отключите питание, извлеките фильтр и промойте его под напором воды. Наличие илила, песка и мусора ухудшает производительность и может повредить крыльчатку.

Контроль герметичности соединений с ПНД трубой осуществляется раз в два месяца. Осмотрите резьбовые и компрессионные соединения на предмет подтеков. При обнаружении влаги замените уплотнительные кольца или заново протяните муфты.

Осмотр обратного клапана проводится ежеквартально. Снимите элемент, проверьте на отсутствие засоров и коррозии. Залипание клапана приводит к обратному току воды и перегрузке насоса.

Промывка всей системы рекомендуется дважды в год. Используйте чистую воду под давлением, направляя поток в направлении отводящей трубы к приёмной ёмкости. Это предотвращает образование отложений внутри ПНД трубы и засорение входного отверстия насоса.

Контроль уровня воды в колодце осуществляется регулярно. Снижение уровня ниже допустимого может привести к сухому ходу и выходу насоса из строя. При обнаружении неисправности в поплавковом выключателе замените его без промедления.

Сезонная консервация обязательна при отключении системы в холодное время года. Извлеките насос, промойте, просушите и храните в сухом помещении при температуре выше 0 °C. ПНД трубу необходимо освободить от воды, чтобы избежать разрушения стенок при замерзании жидкости.

Вопрос-ответ:

Как правильно подобрать диаметр ПНД трубы для подключения дренажного насоса?

Выбор диаметра трубы зависит от мощности насоса и объема воды, которую нужно отводить. Обычно для бытовых дренажных насосов подходят трубы диаметром 25-32 мм, однако для более мощных моделей рекомендуется использовать трубы 40 мм и более. Важно учитывать, чтобы диаметр трубы не создавал излишнего сопротивления потоку, что может снизить производительность системы.

Какие инструменты и материалы понадобятся для монтажа дренажного насоса к ПНД трубе?

Для установки потребуется сам насос, ПНД труба нужного диаметра, фитинги (муфты, тройники, колена), уплотнительные материалы (например, герметик или тефлоновая лента), а также инструменты: ножовка или труборез для резки трубы, ключи для соединений, отвертка и возможно электрическая дрель для крепления. Если планируется герметизация стыков, стоит подготовить средство для этого заранее.

Как избежать протечек в местах соединения дренажного насоса и ПНД трубы?

Для предотвращения протечек важно тщательно подготовить места стыков. Все поверхности нужно очистить от грязи и пыли, затем использовать подходящий герметик или уплотнительные прокладки. При сборке фитингов следует не переусердствовать с затяжкой, чтобы не повредить резьбу или трубу, но обеспечить надежное соединение. После монтажа рекомендуется проверить систему под давлением и при необходимости подтянуть соединения.

Можно ли самостоятельно подключить дренажный насос к ПНД трубе без привлечения специалиста?

Монтаж дренажного насоса к ПНД трубе достаточно простой при наличии базовых навыков работы с сантехникой и инструментами. Главное — внимательно следовать инструкции, соблюдать последовательность действий и уделять внимание герметичности соединений. Если возникают сомнения в каких-то моментах, лучше проконсультироваться с опытным мастером или изучить подробные видеоуроки, чтобы избежать ошибок и поломок.

Какие этапы включает пошаговая инструкция по подключению дренажного насоса к ПНД трубе?

Процесс можно разделить на несколько ключевых шагов: сначала подготовить место установки и провести разметку для трубы; затем нарезать ПНД трубу нужной длины и подготовить фитинги; после этого соединить трубу с насосом, используя герметик и уплотнительные материалы; закрепить всю систему и подключить насос к электросети; в завершение провести тестирование работы системы, проверяя герметичность и правильный отвод воды. Такой порядок помогает обеспечить надежную и долговечную работу оборудования.

Как правильно подсоединить дренажный насос к ПНД трубе, чтобы избежать протечек?

Для надежного подключения дренажного насоса к ПНД трубе необходимо тщательно подготовить места соединения. Сначала нужно очистить концы трубы и насоса от грязи и жира. Затем примените подходящие герметики или уплотнительные ленты, которые подходят для пластиковых деталей. Рекомендуется использовать специальные фитинги, предназначенные для ПНД труб, чтобы соединение было прочным и герметичным. При монтаже важно не перекручивать и не перегибать трубу, чтобы не повредить материал. После установки следует проверить систему под давлением, чтобы убедиться, что нет протечек.
