Реле напряжения 380 В предназначено для защиты трёхфазного электрооборудования от критических отклонений в питающей сети. Оно автоматически отключает нагрузку при превышении установленных порогов и восстанавливает питание после нормализации параметров. Перед подключением необходимо точно определить тип реле: с нейтралью или без, с возможностью регулировки уставок или фиксированными значениями.
При подключении реле важно учитывать номинальный ток, соответствие фазных соединений, схему подключения (трехфазная нагрузка с общим или раздельным управлением), а также тип монтажа – DIN-рейка или в корпус. В большинстве моделей предусмотрена возможность настройки верхнего и нижнего порога напряжения (например, Umin = 170 В, Umax = 265 В для каждой фазы), времени задержки на включение (3–10 сек), времени отключения (до 0,1 сек).

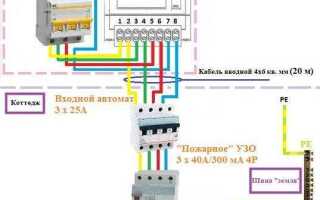

Реле включается последовательно между вводом и нагрузкой. Входные клеммы реле соединяются с питающими фазами и нейтралью (если предусмотрена), выходные – с автоматами, питающими нагрузку. При этом обязательна проверка чередования фаз и отсутствия перекоса напряжений более 10% между фазами. Для повышения надёжности рекомендуется использовать индикатор-фазометр перед подключением и тестером убедиться в наличии потенциала на всех входных клеммах.
Неправильное подключение может привести к ложным срабатываниям, отказу оборудования или его повреждению. Поэтому ключевым этапом является проверка схемы подключения в паспорте устройства. Производители, такие как ZUBR, DigiTOP, EKF и другие, используют разные обозначения и схемные решения. Игнорирование этих нюансов приводит к ошибкам монтажа, особенно при наличии дополнительной логики управления или подключения к контакторам.

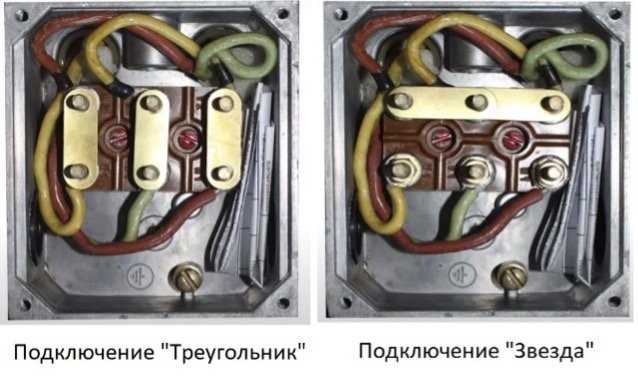

Выбор подходящего реле напряжения для сети 380 В
Для трехфазной сети 380 В необходимо выбирать реле, способное контролировать все три фазы одновременно. Основной критерий – поддержка номинального напряжения 400 В с диапазоном срабатывания не уже 300–450 В. Устройство должно отслеживать перекос фаз, пропадание одной из фаз и порядок их чередования.
Обратите внимание на максимально допустимый ток нагрузки. Для промышленных объектов выбирают реле с током от 63 А и выше. В быту достаточно 16–32 А, если речь идет о защите распределительного щита частного дома. Реле с встроенным контактором упрощает монтаж и уменьшает количество соединений.
Важный параметр – время задержки включения после нормализации напряжения. Для защиты оборудования с электродвигателями оптимально от 5 до 15 секунд. Быстрое повторное включение увеличивает риск повреждения.
Рекомендуемые производители: Zubr, DigiTOP, Новатек-Электро. Их модели обеспечивают точную цифровую индикацию, настраиваемые параметры по каждому порогу напряжения, удобное крепление на DIN-рейку.
Выбор между однофазным и трехфазным реле недопустим – только специализированные трехфазные модели способны обеспечить полноценный контроль параметров сети 380 В. Однофазные реле не реагируют на обрыв нуля или дисбаланс фаз, что критично для трехфазной нагрузки.
Подготовка инструментов и материалов для монтажа реле
Реле напряжения 380 В монтируется в распределительном щите, поэтому необходимо заранее подготовить инструменты и комплектующие для безопасного и точного подключения.
Инструменты:
Отвертки: крестовая и шлицевая с изолированными ручками, длина жала – не менее 100 мм.
Набор торцевых ключей или шестигранников: для затяжки клеммных винтов, если реле оснащено такими соединениями.
Нож для снятия изоляции: с регулируемой глубиной реза, исключающий повреждение жил.
Клещи или бокорезы: для точного обрезания проводов по длине, соответствующей клеммам реле.
Мультиметр: для проверки входного напряжения и целостности соединений после монтажа.
Изолента ПВХ: только сертифицированная, устойчивая к нагреву и старению, ширина – 15–19 мм.
Материалы:
Реле напряжения 380 В: выбирается по номинальному току, типу нагрузки и способу монтажа (DIN-рейка).
Медный кабель: сечением от 2,5 мм² (для однофазных потребителей) до 6 мм² (для трёхфазной нагрузки), с маркировкой ВВГнг или NYM.
Наконечники НШВИ: под каждое сечение провода, используются с опрессовкой для надёжного контакта в клеммах реле.
DIN-рейка: при необходимости дополнительно устанавливается в щит для монтажа реле, длина подбирается по месту установки.
Маркировочные бирки или термоусадка: для обозначения фаз и проводников, упрощают диагностику в будущем.
Перед началом работ убедитесь в отсутствии напряжения на щите, подготовьте рабочее место с хорошим освещением и соблюдайте все требования электробезопасности.
Определение местоположения установки реле в щитке
Перед установкой реле напряжения необходимо выбрать точное место в распределительном щите, обеспечивающее корректную работу устройства и удобство подключения.

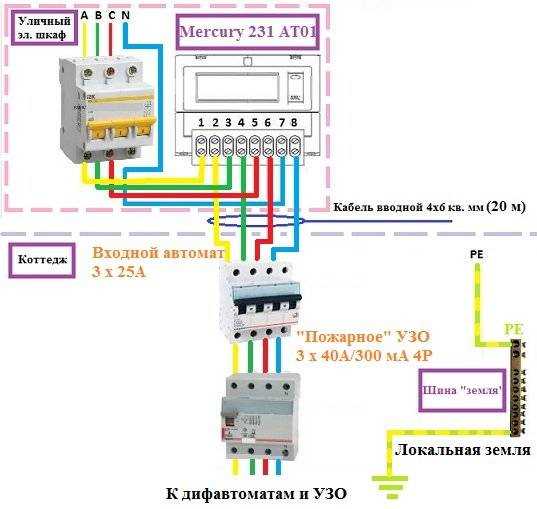

- Реле должно устанавливаться после вводного автомата и до групповых автоматов. Это обеспечивает защиту всей нагрузки от перенапряжений и просадок.
- Рядом с реле должно быть достаточно свободного пространства для отвода тепла – минимальное расстояние до соседних устройств: не менее 10 мм.
- Желательно располагать реле ближе к нулевой и заземляющей шинам – это упрощает подключение управляющих цепей и исключает перекрестные наводки.
- Установка должна производиться на DIN-рейку стандартной ширины 35 мм. Убедитесь, что в щитке есть свободное место на рейке, учитывая ширину реле (обычно 2-4 модуля).
- Избегайте монтажа рядом с мощными источниками электромагнитных помех (пускатели, частотные преобразователи) – это может повлиять на стабильность работы реле.
После определения места установки рекомендуется временно зафиксировать реле и проверить доступность для подключения проводов и визуального контроля индикации.
Правильное подключение входных клемм реле к фазам
Для корректной работы реле напряжения 380 В необходимо строгое соблюдение порядка подключения фаз. Входные клеммы реле обычно маркируются как L1, L2 и L3. Каждая клемма должна быть подключена к своей фазе трехфазной сети без перекрестного соединения. Нарушение фазировки приведет к ошибкам в измерениях и может вызвать ложное срабатывание защиты.
Перед подключением убедитесь в правильности распределения фаз с помощью индикатора чередования. Если индикатор показывает неправильное чередование, поменяйте местами две любые фазы до получения корректного порядка. Только после этого подавайте питание на реле.
Контакты должны быть очищены от окислов и надежно зажаты. Используйте провод сечением не менее 1,5 мм², подходящий по нагрузочной способности к вашему устройству. Обжимайте жилы наконечниками – это исключает перегрев в местах контакта и повышает надежность соединения.
При монтаже избегайте прокладки фазных проводов рядом с управляющими цепями, чтобы исключить наводки и ложные сигналы. Убедитесь в отсутствии перекоса фаз – отклонение более 10% от номинального напряжения недопустимо и может привести к отключению нагрузки реле.

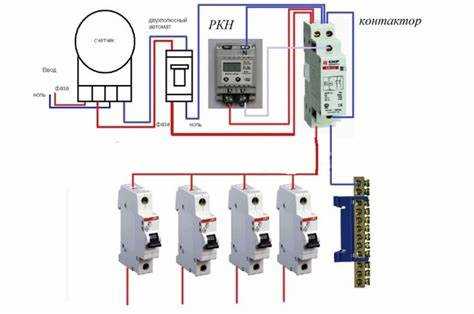

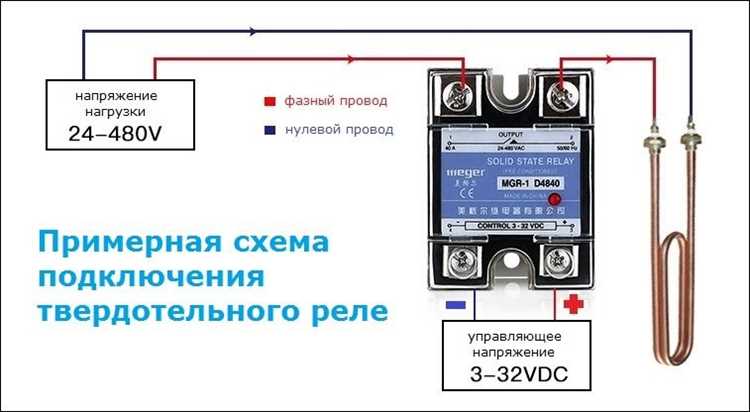

Подключение выхода реле к управлению электроприбором
Выход реле напряжения представляет собой группу контактов, которые замыкаются или размыкаются в зависимости от состояния сети. Для подключения электроприбора необходимо определить, какой тип выхода используется – нормально разомкнутый (NO) или нормально замкнутый (NC). В большинстве случаев применяется NO-контакт.
Перед подключением убедитесь, что номинальный ток выхода реле соответствует току нагрузки. Если мощность электроприбора превышает допустимое значение, необходимо использовать промежуточный пускатель или магнитный контактор, управляемый через реле.
Для подключения используйте медный провод сечением не менее 1,5 мм², соответствующий нагрузке. Зачистите концы на 10–12 мм, зафиксируйте их в клеммах реле с помощью отвертки, обеспечивая плотный контакт без повреждения жил.
Фазный провод от автомата подается на общий контакт реле (обозначен как COM или C). Выход с нормально разомкнутого контакта (обозначен NO) соединяется с фазным входом электроприбора. Нулевой провод и заземление подключаются напрямую к прибору, минуя реле.
После подключения проверьте работу схемы: при нормальном напряжении реле должно замкнуть контакт, подавая питание на прибор. При отклонении от заданного диапазона реле отключает нагрузку, предотвращая повреждение оборудования.
Проверка правильности монтажа и заземления
Перед подачей напряжения необходимо выполнить проверку всех соединений и убедиться в корректности монтажа реле напряжения на 380 В. Ошибки могут привести к срабатыванию защиты или выходу оборудования из строя.
- Проверьте, что клеммы L1, L2, L3 подключены к фазам, а ноль (если требуется) – к соответствующей клемме N.
- Убедитесь, что контакты затянуты с номинальным усилием, указанным в паспорте устройства (обычно 1,2–1,5 Н·м). Неплотный контакт может вызвать перегрев и повреждение реле.
- Контрольное измерение фазного и линейного напряжения между точками подключения реле – значения должны быть в пределах 380 ± 10% В.
- Проверьте отсутствие перекоса фаз – разница между фазными напряжениями не должна превышать 10 В.
- Подтвердите, что выход реле подключен к нагрузке согласно схеме, без перепутанных фаз.
Заземление проверяется отдельно, особенно если корпус реле металлический или используется совместно с другим электрооборудованием:
- Подключение заземляющего провода должно производиться к специально обозначенной клемме PE.
- Проверьте сопротивление заземляющего проводника – не более 4 Ом для TN-C-S системы.
- Используйте мегаомметр для контроля изоляции между фазами и землёй – сопротивление должно быть не менее 1 МОм.
- Визуально осмотрите заземляющий контур – отсутствие коррозии, надёжное соединение, соответствие сечению (не менее 4 мм² для меди, 10 мм² для алюминия).
После всех проверок выполните пробный пуск с контролем времени задержки включения, индикации на реле и реакции на отключение фазы. Несоответствие – повод для немедленного отключения и устранения ошибки подключения.
Тестирование работы реле и настройка параметров срабатывания
Перед подачей нагрузки убедитесь в корректности подключения: проверьте наличие фаз на входах, целостность нулевого провода и соответствие номиналов. После включения питания реле автоматически переходит в режим самотестирования – индикаторы должны отобразить текущие параметры сети.
Наблюдайте за дисплеем: напряжение на каждой фазе должно находиться в пределах допустимого диапазона, заданного производителем (обычно от 180 до 250 В на фазу при симметричной нагрузке). При превышении пороговых значений произойдёт отключение реле – это нормальное поведение.
Для настройки пределов срабатывания используйте встроенные кнопки: “SET”, “+”, “–”. Задайте верхний порог отключения (например, 255 В) и нижний (например, 170 В). Установите временную задержку отключения (0,1–10 секунд), чтобы исключить срабатывание при кратковременных скачках.
После установки параметров протестируйте их, искусственно повысив или понизив напряжение одной из фаз (например, с помощью автотрансформатора или лабораторного источника). Реле должно отключиться при выходе параметров за пределы и автоматически восстановить подачу после нормализации.
Проверьте корректность отображения аварийных кодов: при обрыве фазы – “P”, при превышении напряжения – “H”, при понижении – “L”. Убедитесь в срабатывании реле в каждом из этих случаев.
Финальный этап – контроль последовательности фаз. При неправильном чередовании реле должно блокировать подачу напряжения на выход. Если модель поддерживает настройку фазового контроля, активируйте её вручную.
