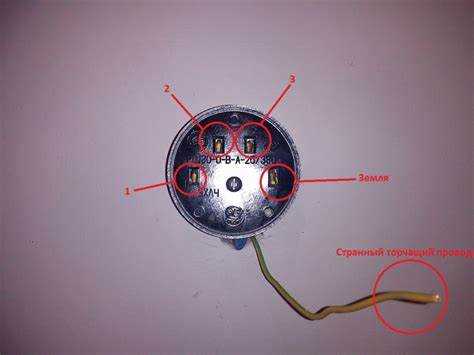

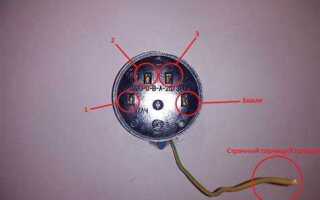

Современные электросети в жилых помещениях, как правило, предусматривают наличие трехпроводной системы: фаза (L), ноль (N) и защитный проводник (PE). Подключение розетки с заземляющим контактом требует точной идентификации каждого из этих проводов и соблюдения установленного порядка подключения. Ошибка в схеме может привести к выходу из строя бытовых приборов или поражению электрическим током.
Перед началом подключения необходимо отключить питание на распределительном щитке и убедиться в отсутствии напряжения с помощью индикаторной отвертки или мультиметра. Цветовая маркировка проводов обычно следующая: коричневый или черный – фаза, синий – ноль, жёлто-зелёный – земля. Однако полагаться исключительно на цвета нельзя – нередко при монтаже используются провода с нарушением стандартов.
Фазный провод подключается к правому контакту розетки (если смотреть спереди), нулевой – к левому, заземляющий – к центральному верхнему контакту. Контакты должны быть надежно зажаты винтами, а изоляция не должна попадать в зажим. При использовании розетки с автоматическими клеммами провод необходимо зачистить на длину, указанную производителем, обычно 10–12 мм.
Если проводка старая и выполнена по двухпроводной схеме, категорически запрещено подключать заземление к нулю. В этом случае требуется либо полная замена линии на трехпроводную, либо установка УЗО и заземляющего контура в соответствии с нормами ПУЭ. Самовольное соединение PE и N провоцирует опасность при обрыве нуля, когда на корпус прибора может попасть фазное напряжение.
При подключении важно использовать розетки только с маркировкой, указывающей на наличие заземляющего контакта (например, «Schuko» или «CEE 7/3»). Установка в гипсокартон или бетонную стену требует подрозетника с заземляющим лепестком, обеспечивающим дополнительную защиту. Все соединения следует проверять на прочность и отсутствие люфта после установки лицевой панели.
Определение фазного, нулевого и заземляющего провода по цвету и мультиметром
Цветовая маркировка проводов в современных электросетях стандартизирована:
Фаза (L) – коричневый, чёрный или серый.
Ноль (N) – синий.
Заземление (PE) – жёлто-зелёный.
Однако в старых проводках цвета могут отличаться или быть перепутаны, особенно при несанкционированных переделках. В таких случаях обязательна проверка мультиметром.
Порядок действий при проверке мультиметром:
1. Установите мультиметр в режим измерения переменного напряжения (ACV), диапазон – не менее 250 В.
2. Между двумя проводами измерьте напряжение:
Фаза – Ноль: должно быть около 220–230 В.
Фаза – Земля: также 220–230 В.
Ноль – Земля: не выше 10 В (часто 0–2 В).
Если между двумя проводами нет напряжения – ни один из них не является фазой. Если напряжение есть только между одним проводом и двумя другими – это и есть фаза.
Дополнительная проверка: в режиме прозвонки (или омметра) соедините один щуп с заземляющим контактом розетки или корпусом заземлённого прибора, второй – поочерёдно с каждым проводом. Заземление покажет почти нулевое сопротивление, фаза и ноль – нет.
Важно: касаться оголённых проводов при включённой сети опасно. Используйте щупы с защитой, избегайте касания руками металлических частей.

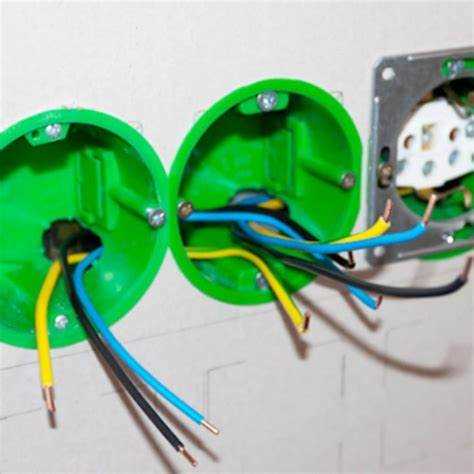

Проверка наличия и качества заземляющего контура в помещении
Перед подключением розетки с заземлением необходимо убедиться в наличии и исправности заземляющего контура. Ошибочная привязка к нулевому проводу вместо настоящего заземления создаёт опасность поражения электрическим током.
- Откройте распределительную коробку и определите, куда подключён жёлто-зелёный провод. Он не должен соединяться с нулевым (синим) проводом напрямую.
- Проверьте наличие металлической шины заземления – она должна быть отделена от нулевой и соединена с контуром, уходящим в землю (чаще всего в фундаменте здания или на внешней стене).
- Используйте мультиметр в режиме измерения сопротивления. Измерьте сопротивление между заземляющим контактом розетки и водопроводной трубой или батареей. Если оно выше 4 Ом – заземление неэффективно.
- Если доступен токовый клещ с функцией измерения тока утечки, проверьте наличие тока в заземляющем проводе при работе нагрузки. Отсутствие отклонений подтверждает исправность цепи.
- При сомнениях подключите нагрузку с металлическим корпусом (например, электроплиту) и измерьте напряжение между корпусом и рабочим нулем – оно должно быть близким к нулю (не выше 2 В).
- Для частного дома: осмотрите внешний заземляющий контур. Он должен состоять минимум из трёх металлических стержней, забитых в землю и соединённых стальной полосой. Проверьте отсутствие коррозии и надёжность сварки.
При отсутствии надёжного заземления использование розеток с заземляющим контактом не только бесполезно, но и опасно. В таких случаях необходима организация нового контура заземления с последующим замером сопротивления с помощью мегаомметра и оформлением протокола замеров.
Выбор подходящей розетки с заземляющими контактами
Для подключения розетки с заземлением к трем проводам (фаза, ноль, земля) необходимо выбирать розетку с встроенными заземляющими контактами, которые соединяются с третьим, заземляющим проводом. Обязательно наличие маркировки «PE» или заземляющего символа – без них использование розетки недопустимо.
Наиболее надежный тип – розетка с штыревыми боковыми заземляющими контактами (стандарт Schuko). Они обеспечивают плотное соединение с вилкой и минимизируют риск искрения. Для России подходят модели с номинальным током не менее 16 А и напряжением 250 В. Выбирайте изделия только с латунными или медными контактами – они устойчивы к нагреву и обеспечивают стабильную проводимость.
Корпус должен быть из негорючего пластика или термостойкого поликарбоната. Наличие винтовых клемм под каждый провод облегчает монтаж и повышает надежность соединения. Если проводка алюминиевая, необходима розетка, допускающая соединение с такими жилами, либо переходные клеммы.
В помещениях с повышенной влажностью (ванная, кухня) розетка должна иметь степень защиты не ниже IP44. Для открытой установки предпочтительны модели с герметичной крышкой. При скрытой установке – розетки с глубиной корпуса, соответствующей размерам монтажной коробки.
Избегайте китайских моделей без сертификатов соответствия – отсутствие маркировки ЕАС или РСТ указывает на потенциальную опасность. Оптимальный выбор – продукция Legrand, Schneider Electric, ABB или IEK с паспортом и схемой подключения.

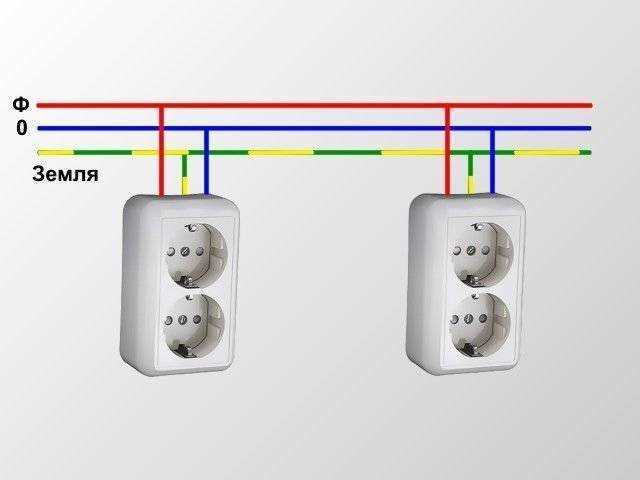

Схема подключения розетки с заземлением к трем проводам
Для подключения розетки с заземлением используется трехжильный кабель, содержащий фазный провод (обычно коричневый или черный), нулевой (синий) и заземляющий (желто-зеленый). Перед подключением необходимо отключить питание на распределительном щите и проверить отсутствие напряжения индикаторной отверткой.
Фазный провод подсоединяется к правому контакту розетки (при фронтальном взгляде на лицевую часть механизма), нулевой – к левому. Заземляющий провод подключается к центральному верхнему контакту, обозначенному символом заземления или латинскими буквами PE. Нарушение полярности при подключении не приведет к отказу розетки, но может повлиять на корректную работу подключаемых приборов с контролем фазы.
Контакты зажимаются винтовыми или пружинными клеммами. Зачищенный конец жилы не должен иметь повреждений, а длина зачистки – соответствовать глубине клеммы (обычно 10–12 мм). При использовании многожильного кабеля необходимо обжать концы наконечниками НШВИ.
Корпус розетки должен быть установлен в подрозетник без перекосов, чтобы исключить натяжение кабеля и ослабление контактов. После монтажа проводится проверка подключения с помощью тестера розеток – индикаторы должны показать правильное расположение фазы, нуля и заземления.

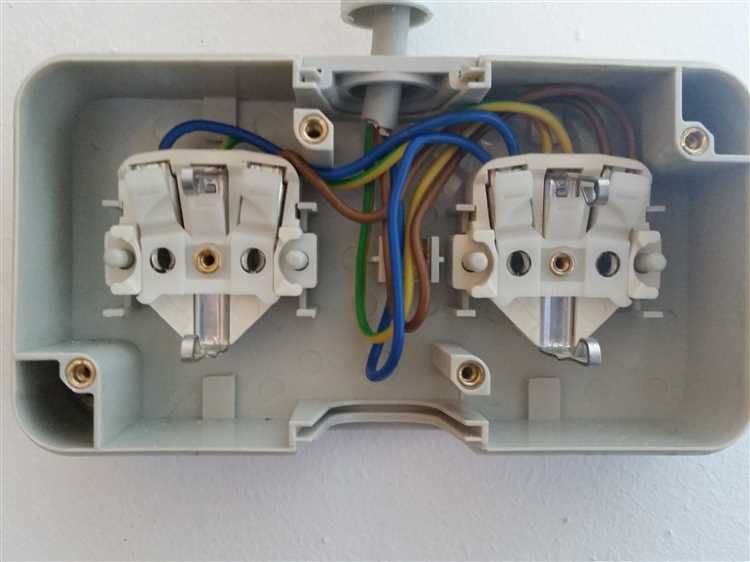

Подготовка кабеля и зачистка проводов перед монтажом
Перед подключением розетки с заземлением необходимо точно определить тип кабеля. Для бытовой сети обычно используется трехжильный медный кабель ВВГнг-LS 3×2.5 мм². Такой сечение обеспечивает достаточную токовую нагрузку и устойчивость к перегреву.
Кабель обрезается с запасом в 10–15 см для удобства дальнейшей укладки. С внешней изоляции аккуратно снимается оболочка на длину 5–7 см, чтобы не повредить внутренние жилы. Использовать нож допустимо только с контролем глубины надреза – предпочтительнее применять специальные стрипперы или бокорезы с ограничителем.
Каждая жила зачищается на 10–12 мм от края. Зачистка выполняется строго без надрезов жил, чтобы не ослабить проводник. Для жил в ПВХ-изоляции подойдут автоматические зачистные инструменты, которые не травмируют металл. Цветовая маркировка должна остаться читаемой: синий – нейтраль, желто-зеленый – заземление, коричневый или белый – фаза.
После зачистки жилы необходимо осмотреть на предмет надломов и скручиваний. Поврежденные участки обрезаются и подготавливаются заново. Перед подключением все жилы должны быть прямыми, без изгибов, облуживать медные провода не требуется – современные розетки рассчитаны на чистую медь без пайки.

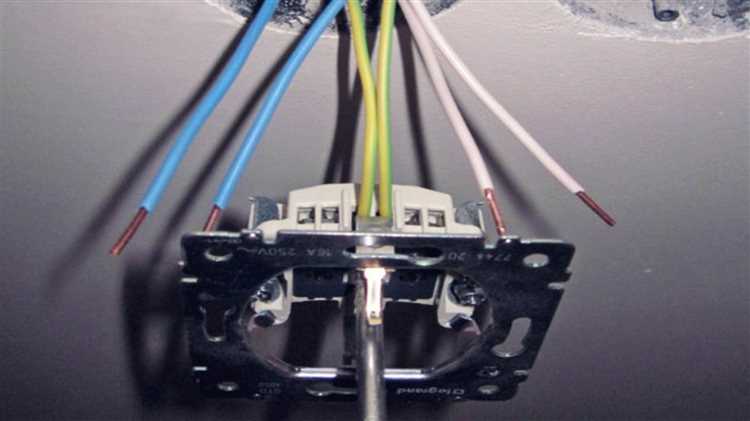

Фиксация проводов в клеммах розетки с соблюдением полярности
Для правильного подключения розетки с заземлением необходимо строго соблюдать полярность проводов: фазный (L), нулевой (N) и защитный заземляющий (PE). Фазный провод подключается к клемме, обозначенной буквой L, нулевой – к клемме N, а защитный – к клемме с символом заземления.
Перед фиксацией оголите жилы на длину 8-10 мм, чтобы обеспечить надежный контакт без излишнего оголения, способного вызвать короткое замыкание. Используйте плоскую или крестообразную отвертку подходящего размера для плотного затягивания винтов клемм.
Провода необходимо вставлять строго до упора в клемму, чтобы исключить выпадение жил и обеспечить минимальное контактное сопротивление. Жилы должны быть плотно скручены и не иметь повреждений. При использовании многожильного провода жилы следует дополнительно обжать наконечниками.
При подключении защитного провода особое внимание уделяйте отсутствию повреждений изоляции и надежной фиксации в клемме. Не допускайте скручивания защитного провода с нулевым или фазным. После закрепления проводов проверьте их неподвижность, легкое раскачивание сигнализирует о слабом контакте.
Правильная полярность и надежная фиксация проводов в клеммах обеспечивают стабильную работу розетки и минимизируют риск электрических замыканий и поражений током.
Проверка правильности подключения и контрольной индикацией
Для проверки правильности подключения розетки с заземлением необходимы специализированные приборы – тестер розеток или мультиметр с функцией измерения сопротивления и напряжения. Первым этапом измеряют напряжение между фазным и нулевым проводом – оно должно составлять 220-240 В. Затем проверяют напряжение между фазой и заземлением – значение должно совпадать с напряжением между фазой и нулём.
Далее измеряется сопротивление между нулём и заземлением – оно должно быть максимально высоким, превышающим 1 МОм, что указывает на отсутствие короткого замыкания между ними. Сопротивление между заземляющим контактом розетки и контуром заземления не должно превышать 0,1 Ом для гарантированного срабатывания защитных устройств.
Контрольная индикация выполняется с помощью индикаторных тестеров, которые отображают состояние подключения всех трех проводов. Индикатор должен показывать стабильное свечение при правильном порядке: фаза, ноль, заземление. В случае неправильного подключения светодиоды или дисплей укажут конкретный сбой (перепутаны фаза и ноль, отсутствует заземление и т.д.).
Рекомендуется проверять розетку в момент монтажа и повторно после подключения нагрузки, чтобы убедиться в сохранении параметров и отсутствии скрытых дефектов. Регулярный контроль необходим в помещениях с повышенной влажностью и в условиях активного электропотребления.
Вопрос-ответ:
Как правильно определить, какой провод отвечает за заземление при подключении розетки с тремя проводами?
Для определения заземляющего провода обычно используют мультиметр или индикатор напряжения. Заземляющий провод отличается по цвету — в большинстве случаев он зелёно-жёлтый. Если цвета проводов не совпадают с общепринятыми стандартами, необходимо проверить целостность цепи и подключение к металлической части конструкции, которая служит заземлением. Это гарантирует безопасность при использовании электроприбора.
Какие меры безопасности нужно соблюдать при подключении розетки с заземлением к трем проводам?
Перед началом работы обязательно отключите питание на распределительном щите, чтобы избежать поражения током. Используйте только исправные инструменты с изоляцией. Проверьте состояние проводов — они должны быть без повреждений и надёжно закреплены. При подключении обращайте внимание на правильное соединение фазного, нулевого и заземляющего проводов. После завершения монтажа рекомендуется провести проверку правильности подключения с помощью специального тестера розеток.
Что делать, если в электропроводке дома отсутствует заземляющий провод, а розетка с заземлением нужна?
Если в доме нет отдельного заземляющего провода, подключить розетку с заземлением напрямую невозможно без дополнительной прокладки заземляющего кабеля. В таком случае можно рассмотреть варианты установки защитных устройств, например, устройства защитного отключения (УЗО), которые обеспечивают безопасность при замыкании на корпус. Однако для полного соблюдения требований электробезопасности лучше провести монтаж полноценной заземляющей системы, проконсультировавшись с квалифицированным электриком.
Какой порядок подключения проводов в розетке с заземлением, если у меня есть три провода: фаза, ноль и земля?
Подключение осуществляется следующим образом: фазный провод (обычно коричневый или красный) подключается к клемме с обозначением «L»; нулевой провод (синий) — к клемме «N»; заземляющий провод (зелёно-жёлтый) — к заземляющей клемме, которая обычно отмечена знаком заземления. Важно крепко закрепить каждый провод и избегать соприкосновения оголённых жил между собой, чтобы избежать короткого замыкания и обеспечить безопасную работу электроустановки.
