Деревянная стена не рассчитана на высокие точечные нагрузки, которые создает накопительный водонагреватель. Средний бойлер на 80 литров в заполненном состоянии весит около 100 кг. При неправильном креплении это оборачивается риском обрушения конструкции, повреждением коммуникаций и травмами. Задача – распределить нагрузку и обеспечить устойчивость монтажа.
Первое, что необходимо учесть – тип древесины и толщина стены. Для надежной фиксации не подойдут облицовочные доски или пустотелые каркасы. Если стена выполнена из бруса толщиной менее 100 мм или имеет полость, потребуется усиление – например, закладная из бруса или фанеры толщиной не менее 21 мм, закреплённая на несущем каркасе.

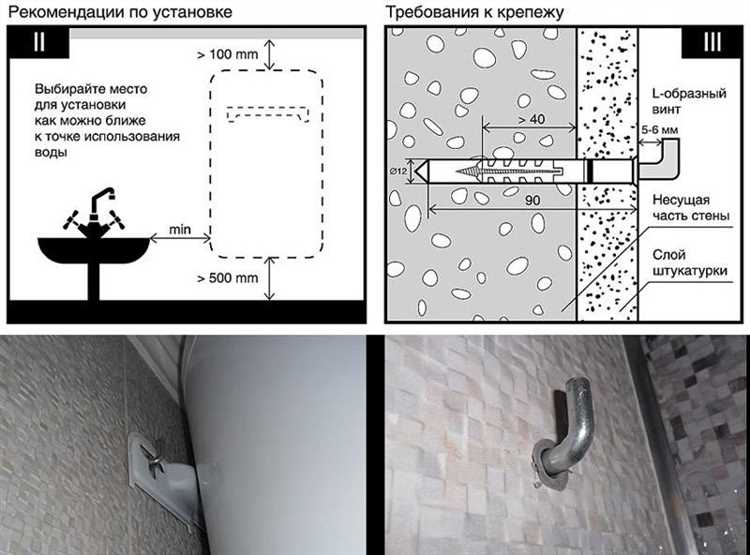

Не применяйте дюбеля для бетона или универсальные анкеры – в древесине они не обеспечивают нужной прочности. Используйте только винтовые шпильки диаметром от 8 мм, проходящие сквозь стену, с внешним креплением на гайку и шайбу с обратной стороны. Если нет возможности обеспечить доступ к тыльной стороне, применяйте специальные шурупы по дереву длиной от 120 мм с шестигранной головкой, предварительно просверлив направляющее отверстие меньшего диаметра.
Не устанавливайте бойлер впритык к стене: необходим зазор минимум 5 см для доступа к крепежу и вентиляции. Монтаж следует выполнять только после оценки несущей способности стены и с учетом положения стояков, чтобы избежать нагрузки на гибкие шланги и перекосов. Дополнительная страховка в виде нижней опоры или настенного кронштейна уменьшает риск деформации древесины со временем.
Как определить несущую способность деревянной стены перед установкой
Перед монтажом бойлера необходимо точно определить, выдержит ли стена вес оборудования с водой. Ошибка на этом этапе приведёт к разрушению конструкции и риску для людей.
- Изучите конструкцию стены: если это каркасная перегородка, крепить бойлер нельзя. Ищите капитальные стены – из бруса, бревна или досок толщиной от 40 мм, с вертикальными стойками минимум 50×100 мм.
- Проверьте направление и шаг стоек: с помощью магнита найдите саморезы под обшивкой – они укажут на расположение каркаса. Шаг между стойками должен быть не более 60 см. Крепление возможно только в местах их прохождения.
- Оцените состояние древесины: исключите гниль, трещины, следы насекомых. Проковыряйте поверхность шилом – инструмент должен входить с усилием. Мягкая, рыхлая древесина – признак потери прочности.
- Определите влажность: она не должна превышать 15%. Измеряется влагомером. Высокая влажность снижает прочность древесины и провоцирует грибок.
- Учитывайте вес бойлера: водонагреватель на 80 литров с водой весит около 100 кг. Минимально допустимая несущая способность точки крепления – 120 кг.
- Проведите испытание нагрузки: прикрутите к предполагаемому месту крепления крюк и подвесьте груз соответствующего веса. Оставьте на сутки. Отсутствие деформаций и трещин – признак достаточной прочности.
Если есть сомнения – установите дополнительную опорную раму или крепите бойлер к полу с подпоркой.
Выбор крепежных элементов для различных типов древесины
Мягкие породы древесины, такие как сосна или ель, требуют крепежа с увеличенной зоной зацепления. Рекомендуются анкерные винты с глубокой резьбой длиной не менее 80 мм и диаметром от 8 мм. Предпочтительно использовать шурупы с насечками для самозасверливания, чтобы избежать растрескивания древесины.
Для твёрдых пород (дуб, ясень, бук) подходит крепёж с предварительным сверлением. Диаметр сверла должен быть меньше диаметра шурупа на 1–2 мм. Используются усиленные анкеры с высокопрочной резьбой и болты с шестигранной головкой, обеспечивающие равномерное распределение нагрузки. Глубина ввода – не менее 70 мм.
Фанера и OSB требуют установки дюбелей типа Molly или анкерных болтов с раскрывающимся механизмом. При выборе крепежа необходимо учитывать слоистую структуру материала – обычные саморезы теряют сцепление под нагрузкой. Оптимально использовать металлические анкеры с широким фланцем.
В случае гнилой или пересушенной древесины необходима предварительная замена или локальное усиление стены закладными элементами. Использование стандартных крепежей в ослабленную структуру недопустимо – потребуется инъекционный анкер или химический состав с металлическим шпилькой.
Подготовка стены: усиление, выравнивание и защита от влаги
Деревянная стена без усиления не выдержит вес бойлера, особенно моделей от 50 литров и выше. Первый шаг – монтаж несущей рамы из бруса сечением не менее 50×100 мм. Брус крепится к несущим элементам стены – стойкам каркаса или венцам сруба – с использованием строительных уголков и шурупов длиной не менее 100 мм. Расстояние между вертикальными брусьями подбирается по межцентровому расстоянию крепежных ушей бойлера.
Если поверхность стены неровная, перед установкой обвязки требуется выравнивание. Для этого применяют фанеру ФК или влагостойкие плиты OSB толщиной от 12 мм. Крепление ведётся саморезами с шагом не более 200 мм. Щели между листами замазываются акриловым герметиком. После выравнивания вся поверхность рамы и фанеры обрабатывается антисептиком глубокого проникновения, например, Neomid 430 Eco или аналогами.
Гидроизоляция обязательна, особенно в ванных комнатах. На подготовленную поверхность наносится битумно-полимерная мастика или оклеивается гидроизоляционной мембраной, устойчивой к влаге и температурным колебаниям (например, Изоспан AM или Tyvek). Мембрану фиксируют строительным степлером с нахлестом 100 мм, стыки проклеиваются лентой для пароизоляции.
Только после усиления, выравнивания и защиты от влаги допустим монтаж анкерных креплений для бойлера. Обычные дюбели не подходят – используются анкерные болты диаметром не менее 10 мм, ввинченные сквозь брус в несущую основу.
Как рассчитать нагрузку от бойлера с учетом полного объема воды
Для точного расчета нагрузки необходимо учитывать массу не только самого бойлера, но и заполненного объема воды. Один литр воды весит примерно 1 кг. Если бойлер рассчитан на 80 литров, это добавляет 80 кг к массе устройства.
Допустим, масса пустого бойлера составляет 25 кг. Общая нагрузка на стену составит 25 + 80 = 105 кг. При этом вес действует не только вертикально, но и создает отрывной момент относительно точки крепления из-за смещенного центра тяжести.
Если центр тяжести бойлера находится на расстоянии 30 см от поверхности стены, создается рычаг: 105 кг × 0,3 м = 31,5 кг·м. Это эквивалентно силе отрыва около 315 Н на точку крепления. Учитывая запас прочности, нагрузка на крепеж должна рассчитываться с коэффициентом 1,5–2, то есть до 630 Н.
Для надежности каждый анкер или шуруп должен выдерживать не менее 150–200 кг на отрыв. Если используются 4 анкера, каждый из них должен быть рассчитан на нагрузку не менее 500 Н. Это особенно важно для монтажа на деревянные стены, где прочность основания ограничена и зависит от качества древесины и её влажности.
Нельзя крепить бойлер только к декоративной обшивке – фанере или вагонке. Крепеж должен проходить в несущую балку или стойку. Рекомендуется использовать анкеры диаметром не менее 10 мм или специализированные винтовые крюки с глубиной ввода не менее 70 мм.
Особенности установки креплений в брус, вагонку и OSB
Для монтажа бойлера в стену из бруса применяют анкерные болты длиной от 120 мм и диаметром не менее 10 мм. Важно сверлить отверстие строго по диаметру анкера, чтобы обеспечить плотную посадку. При наличии трещин или сучков место крепления смещают минимум на 100 мм в сторону. Глубина вворачивания – не менее 90 мм в цельное древесное тело, а не в стык между элементами.
Вагонка не предназначена для несущих нагрузок. Устанавливать крепеж непосредственно в неё категорически нельзя. Необходимо демонтировать одну-две планки и закрепить монтажную планку бойлера через подкладной брус или фанерную вставку толщиной от 20 мм, зафиксированную к несущей части стены. Только после этого вагонка восстанавливается.
OSB-плита обладает ограниченной прочностью на вырыв. При толщине менее 15 мм крепление исключено. Для прочного монтажа используют дюбели-бабочки или анкерные винты с распорными втулками, но только при наличии подпорной обрешётки или каркаса под плитой. Надежный вариант – установка закладной из фанеры или бруса с последующим креплением сквозь OSB.
Когда и как использовать металлическую монтажную раму
Металлическая монтажная рама необходима при креплении бойлера на деревянной стене в следующих случаях:
- Слабая или ветхая деревянная основа, неспособная выдержать вес оборудования напрямую.
- Неоднородность или неровности стены, которые затрудняют равномерное распределение нагрузки.
- Требование соблюдения точной геометрии установки и обеспечения дополнительной жёсткости конструкции.
Правильное применение монтажной рамы включает следующие этапы:
- Выбор рамы по габаритам бойлера и максимальной нагрузке с учётом массы наполненного резервуара (обычно 100–150 кг и более).
- Фиксация рамы на стене с помощью анкеров или длинных саморезов, предназначенных для деревянных оснований, с шагом не менее 30 см для равномерного распределения веса.
- Контроль горизонтального и вертикального уровня рамы с помощью строительного уровня перед окончательной затяжкой крепежа.
- Установка бойлера на раму с применением заводских крепежных элементов или дополнительных хомутов, обеспечивающих надёжную фиксацию без люфтов.
- Проверка устойчивости конструкции под нагрузкой: после монтажа необходимо осторожно воздействовать на бойлер, чтобы убедиться в отсутствии деформаций или движения.
Металлическая монтажная рама повышает безопасность эксплуатации бойлера, предотвращая риск разрушения деревянной стены и повреждения оборудования.
Проверка надежности крепления после монтажа и в процессе эксплуатации
После установки бойлера на деревянную стену необходимо сразу проверить крепежные элементы на отсутствие люфтов и деформаций. Все крепления должны быть затянуты с усилием, соответствующим характеристикам выбранных дюбелей и шурупов. Рекомендуется использовать динамометрический ключ для контроля момента затяжки – для большинства крепежей на деревянные стены оптимальный момент составляет от 10 до 15 Н·м.
В первые 48 часов эксплуатации важно регулярно осматривать места крепления, так как древесина может адаптироваться к нагрузкам, и крепежи слегка ослабнуть. При обнаружении малейших смещений или трещин вокруг крепежных элементов необходимо произвести дополнительное подтягивание или замену крепежа на более длинный или с большей несущей способностью.
В дальнейшем проверку рекомендуется проводить минимум раз в полгода. Особое внимание уделяйте состоянию деревянной поверхности вокруг крепежа – признаки рассыхания, гниения или деформации требуют немедленного вмешательства. Если крепежные элементы выполнены из металла, проверяйте отсутствие коррозии, так как она снижает удерживающую способность.
Для контроля надежности можно применять метод легкого постукивания по бойлеру: отсутствие дребезжания и нестабильности свидетельствует о правильной фиксации. При плановом техническом обслуживании бойлера не пренебрегайте повторной проверкой креплений, так как вибрации и температурные расширения со временем могут снизить их эффективность.
Рекомендация: фиксируйте результаты проверок в журнале технического обслуживания, отмечая дату и состояние крепежа. Это поможет своевременно выявить тенденции к ослаблению крепления и избежать аварийных ситуаций.
Вопрос-ответ:
Какие виды крепежа подходят для установки бойлера на деревянную стену?
Для крепления бойлера на деревянную стену обычно используют дюбели с шурупами или специальные анкерные болты для дерева. Важно выбирать крепеж, рассчитанный на вес бойлера с наполненной водой. Металлические пластины или монтажные кронштейны также помогают равномерно распределить нагрузку и предотвратить повреждение стены.
Как правильно подготовить деревянную стену перед монтажом бойлера?
Перед установкой необходимо очистить поверхность от пыли и грязи, проверить целостность досок и их крепление к каркасу. Если есть старые крепежные элементы, их стоит удалить. Для повышения надежности рекомендуется обработать место крепления антисептиком, чтобы защитить дерево от влаги и гниения. Также следует отметить места сверления и убедиться, что за стеной нет электропроводки или труб.
Какие ошибки чаще всего допускают при креплении бойлера на деревянную стену?
Часто встречается неправильный выбор крепежа — слабые дюбели или короткие шурупы, которые не выдерживают вес прибора. Еще одна распространённая ошибка — недостаточное закрепление крепежных элементов, что приводит к расшатыванию конструкции. Иногда бойлер крепят в неподходящих местах, где дерево повреждено или ослаблено, что повышает риск падения. Нельзя игнорировать необходимость проверить надежность крепления после монтажа.
Как рассчитать точное место для крепления бойлера на деревянной стене?
Для начала стоит определить высоту, на которой бойлер будет удобен для обслуживания и подключения к коммуникациям. Затем нужно найти прочные места в стене — чаще всего это балки или стойки каркаса. Для точной разметки полезно приложить бойлер к стене и отметить места крепежа, учитывая расстояние между монтажными отверстиями. Важно, чтобы крепления попадали именно в несущие элементы, а не в отдельные доски.
