Освещение на природе – это не только вопрос комфорта, но и безопасности. Чтобы подключить свет от аккумулятора, необходимо заранее определить потребляемую мощность осветительных приборов. Например, стандартная светодиодная лента мощностью 4,8 Вт/м при длине 5 метров потребляет около 24 Вт. При напряжении 12 В это составит 2 А тока. Такие расчёты критичны для выбора подходящего аккумулятора и защиты от перегрузки.
Наиболее универсальный вариант – свинцово-кислотный аккумулятор 12 В ёмкостью от 7 до 20 А·ч. Он стабильно работает при пониженных температурах, легко заряжается от автомобильного генератора или солнечной панели. Подключение осуществляется через контроллер заряда и предохранитель, предотвращающий короткое замыкание.
Для организации подключения понадобится силовой кабель сечением не менее 1,5 мм², особенно если расстояние от аккумулятора до источника света превышает 3 метра. При использовании автомобильных разъёмов типа «прикуриватель» необходимо учитывать максимальный ток нагрузки (до 10 А) и использовать разветвители с встроенной защитой.
Если используются лампы с инвертором 220 В, необходимо выбирать инвертор с чистой синусоидой и мощностью, превышающей суммарную нагрузку минимум на 30%. Например, для подключения двух ламп по 20 Вт требуется инвертор не менее 60 Вт. При этом КПД инвертора обычно не превышает 90%, что также следует учитывать при расчёте времени автономной работы.
Выбор подходящего аккумулятора по емкости и напряжению
Для подключения освещения в полевых условиях важно точно рассчитать параметры аккумулятора. Основной ориентир – суммарная мощность подключаемых светильников и предполагаемое время их работы. Например, если используются светодиодные лампы мощностью 10 Вт и планируется их работа в течение 5 часов, требуется 50 Вт·ч энергии.
Чтобы перевести это значение в ампер-часы, делим мощность на напряжение. При использовании 12-вольтового аккумулятора: 50 Вт·ч / 12 В = 4,17 А·ч. С учётом запаса энергии для стабильной работы и избегания глубокого разряда рекомендуется увеличивать расчетную емкость в 2 раза – в данном случае оптимальна батарея на 8–10 А·ч.
По напряжению аккумулятор должен соответствовать требованиям потребителей. Большинство портативных светильников и контроллеров рассчитаны на 12 В. Использование 6 В или 24 В систем требует дополнительных преобразователей, что снижает эффективность. Исключение – если используется система на 24 В для минимизации потерь на длинных проводах и подключены соответствующие устройства.
Тип аккумулятора также влияет на выбор емкости. Свинцово-кислотные (AGM, GEL) допускают до 50% разряда, в то время как литий-железо-фосфатные (LiFePO₄) можно разряжать почти полностью без потери ресурса. Для 50 Вт·ч потребления литиевая батарея на 5 А·ч будет эквивалентна свинцовой на 10 А·ч.
Не следует брать аккумулятор с минимальным запасом. При температуре ниже 0 °C емкость падает на 20–30%. Также учитывайте саморазряд: особенно у свинцовых аккумуляторов он может достигать 3–5% в месяц.
Какие светильники подходят для подключения к аккумулятору
Для подключения к аккумулятору оптимальны светодиодные светильники с низким энергопотреблением – до 10 Вт. Они обеспечивают достаточную яркость при минимальной нагрузке на источник питания. Предпочтительны модели с питанием от 12 В, так как большинство аккумуляторов автомобильного или мотоциклетного типа рассчитаны именно на это напряжение.
Выбирайте устройства с возможностью прямого подключения к клеммам или через разъёмы типа «крокодил». Это упрощает монтаж и исключает необходимость преобразователей. Светильники с USB-питанием подходят только при наличии понижающего модуля или встроенного в аккумулятор контроллера с выходом 5 В.
Идеальны решения с защитой от переполюсовки и перегрева. Обратите внимание на влагозащищённость – минимум IP44, если планируется использование вне укрытия. Для мобильности подойдут светильники с крюками, магнитами или креплением на растяжках. Яркость должна регулироваться вручную или автоматически для экономии заряда.
Не используйте галогенные или люминесцентные лампы: они требуют инвертора и быстро разряжают аккумулятор. Оптимальный вариант – компактные LED-панели или лампы с силой света от 300 до 800 люмен, что достаточно для освещения палатки, зоны приготовления пищи или места отдыха.
Расчет времени работы освещения от выбранного аккумулятора
Чтобы точно определить, сколько часов будет работать освещение от аккумулятора, необходимо знать два параметра: ёмкость аккумулятора в ампер-часах (А·ч) и потребление света в амперах (А).
Допустим, используется светодиодный фонарь мощностью 12 Вт при напряжении 12 В. Ток потребления: 12 Вт / 12 В = 1 А.
Если аккумулятор имеет ёмкость 18 А·ч, теоретическое время работы: 18 А·ч / 1 А = 18 часов.
Для повышения точности расчёта необходимо учитывать КПД преобразователя напряжения (если используется), который составляет в среднем 85–90 %. Тогда фактическое время работы: 18 ч × 0.85 = 15.3 часа.
Также важно не разряжать аккумулятор полностью. Для свинцово-кислотных аккумуляторов допустимое разрядное ограничение – 50 %, для литий-ионных – 80–90 %. В случае с 18 А·ч свинцово-кислотным аккумулятором доступный запас энергии: 18 А·ч × 0.5 = 9 А·ч, что при токе 1 А даёт 9 часов работы.
Чтобы продлить время автономной работы, выбирайте освещение с низким потреблением, например, светодиодные ленты мощностью 4.8 Вт/метр, и оптимизируйте количество одновременно работающих источников света.
Подключение светильников через контроллер или напрямую
При подключении светильников к аккумулятору на природе критично учитывать рабочее напряжение. Если светильники рассчитаны на 12 В, а аккумулятор выдает 12 В – допускается прямое подключение. Однако важно использовать предохранитель между плюсовым проводом и аккумулятором, чтобы исключить короткое замыкание.
Если используется светодиодная лента или светильники с потреблением свыше 1 А, необходимо учитывать допустимую нагрузку на провода. Для токов до 5 А подойдет медный кабель сечением 1,5 мм². При больших токах – от 2,5 мм² и выше. Обязательно проверяйте полярность: неправильное подключение может вывести оборудование из строя.
Контроллер используется, если планируется управление яркостью, таймер, защита от переразряда аккумулятора или использование солнечной панели. Наиболее распространённые контроллеры – ШИМ и MPPT. Для простых систем подойдет ШИМ-контроллер с нагрузочным выходом, который автоматически отключает свет при низком заряде.

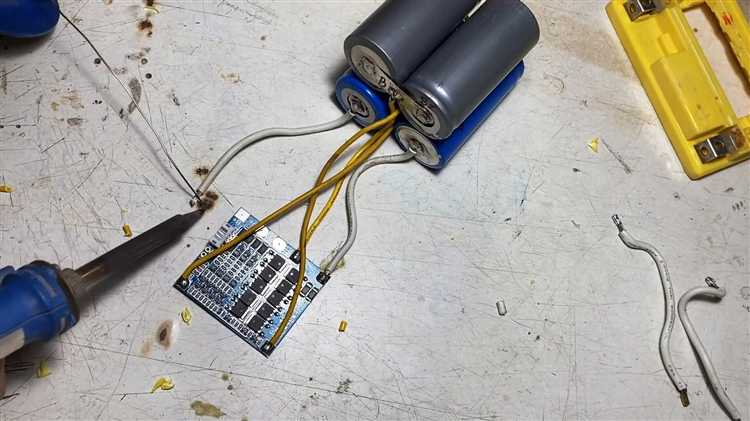

Нельзя подключать светильники напрямую к Li-ion аккумуляторам без защиты: при разряде ниже 2,5 В элемент может выйти из строя. Используйте BMS-плату или контроллер с функцией отсечки. Для автомобильных аккумуляторов (свинцово-кислотных) достаточно контролировать напряжение вручную: отключайте свет при падении ниже 11,8 В.

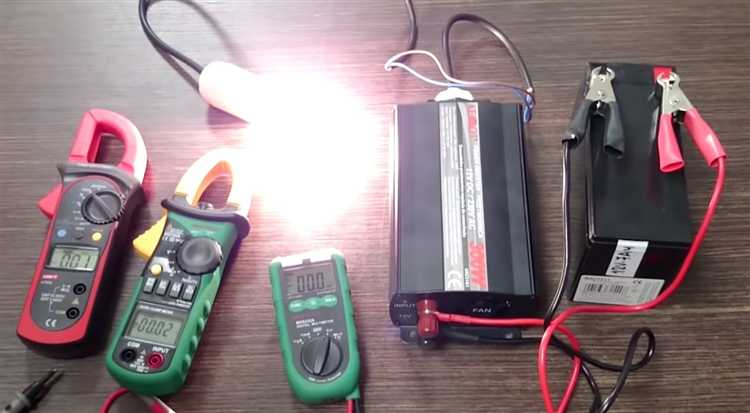

Если используется инвертор (для подключения 220 В светильников), учитывайте КПД – не менее 85%. При мощности светильника 20 Вт инвертор должен обеспечивать не менее 30 Вт с запасом. Подключение через инвертор оправдано только при отсутствии альтернатив на 12 В.
Защита схемы от короткого замыкания и разряда
Для предотвращения выхода из строя оборудования и аккумулятора необходимо предусмотреть защиту от короткого замыкания и глубокого разряда. Вот конкретные меры, которые обеспечат стабильную и безопасную работу системы освещения на природе:
- Предохранители: устанавливаются в разрыв положительного провода как можно ближе к клемме аккумулятора. Номинал подбирается по току нагрузки с запасом 20–30%.
- Автоматические выключатели: предпочтительнее для многоразовой защиты. Подбираются с учетом максимального тока всей схемы. Удобны при наличии нескольких линий питания.
- Контроллер защиты от переразряда: отключает нагрузку при достижении критического напряжения (для 12В Li-ion – около 10.5–11.0 В, для AGM – не ниже 11.8 В). Устанавливается между аккумулятором и нагрузкой.
- Диоды Шоттки: предотвращают обратный ток и защищают схему при переполюсовке. Важно выбирать с минимальным падением напряжения и достаточным током (обычно 3–5 А для LED-систем).
- Контроль температуры аккумулятора: при использовании Li-ion обязательно использовать BMS с температурным датчиком. Это предотвращает перегрев при коротком замыкании.
- Механическое разделение проводов: избегайте пересечений силовых и сигнальных цепей, используйте изоляционные зажимы и термоусадку для минимизации риска случайного замыкания.
Для быстрой диагностики целесообразно предусмотреть светодиодные индикаторы состояния или вольтметр. Это поможет вовремя отключить нагрузку и сохранить ресурс аккумулятора.
Проверка работоспособности системы перед выездом
Перед выездом обязательно проверьте уровень заряда аккумулятора – оптимальный минимум для автономной работы светильников составляет 75%. Для контроля используйте мультиметр или встроенный индикатор напряжения.
Проверка подключения: осмотрите все кабели на предмет повреждений, надёжности контактов и отсутствия коррозии. Особое внимание уделите клеммам аккумулятора и разъёмам на светильниках.
Запустите систему на стенде, включив все источники света, чтобы выявить слабые места: мигание ламп, заметное падение яркости или перегрев проводов. Время теста – минимум 15 минут.
Дополнительно: проверьте работу предохранителей и выключателей. Убедитесь, что запасные элементы (предохранители, соединители) находятся в комплекте для быстрого ремонта на месте.
Проверьте правильность работы зарядного устройства аккумулятора, если оно используется, чтобы обеспечить восстановление заряда после эксплуатации.
Вопрос-ответ:
Как правильно выбрать аккумулятор для подключения света на природе?
Для освещения на природе лучше выбирать аккумуляторы с ёмкостью, достаточной для работы ваших устройств в нужное время. Чаще всего подходят свинцово-кислотные или литий-ионные аккумуляторы с напряжением 12 В. Обратите внимание на ёмкость в ампер-часах — чем выше, тем дольше свет будет работать без подзарядки. Также важен вес и габариты, чтобы устройство было удобным для транспортировки.
Какие меры безопасности нужно соблюдать при подключении света от аккумулятора на улице?
В первую очередь стоит избегать короткого замыкания: убедитесь, что контакты хорошо изолированы и не соприкасаются друг с другом случайно. Используйте предохранители, подходящие по номиналу. Следите, чтобы аккумулятор не попал под дождь или в воду, поскольку это может вызвать повреждения или даже опасность возгорания. Также не рекомендуется заряжать аккумулятор на открытом воздухе без специальных защитных средств.
Как подключить светодиодную лампу к аккумулятору, чтобы не повредить оборудование?
Для подключения светодиодной лампы к аккумулятору необходимо проверить напряжение лампы и сравнить его с напряжением аккумулятора. Обычно светодиодные лампы рассчитаны на 12 В, что совпадает с выходным напряжением большинства автомобильных аккумуляторов. Для защиты лампы рекомендуется поставить резистор или стабилизатор напряжения, чтобы избежать перепадов. Контакты соединяются с помощью клемм или зажимов, а все соединения изолируются.
Можно ли использовать автомобильный аккумулятор для питания освещения в палатке?
Да, автомобильный аккумулятор подходит для такой задачи, особенно если вы планируете использовать свет не слишком долго и не слишком мощный. Однако стоит учитывать, что автомобильные аккумуляторы тяжелые и требуют аккуратного обращения. Также желательно использовать аккумулятор с хорошей зарядкой и контроллером, чтобы избежать глубокого разряда и продлить срок службы батареи.
Какие типы ламп лучше всего подходят для работы от аккумулятора в походных условиях?
Наиболее экономичные и удобные — светодиодные лампы, так как они потребляют мало энергии и дают яркий свет. Галогеновые или лампы накаливания сильно расходуют заряд, что сокращает время работы. Светодиодные лампы бывают разных видов: фонари, гирлянды или светильники с встроенным аккумулятором. Для подключения к внешнему аккумулятору выбирайте модели с подходящим напряжением и разъемами.
