Телескопическая стойка – это регулируемая по высоте конструкция, которую можно использовать в мастерской, на строительной площадке или при съёмке видео и фото. Собрать такую стойку своими руками не только возможно, но и выгодно: её стоимость в магазине может превышать 5000 рублей, тогда как самодельный вариант обойдётся в несколько раз дешевле.

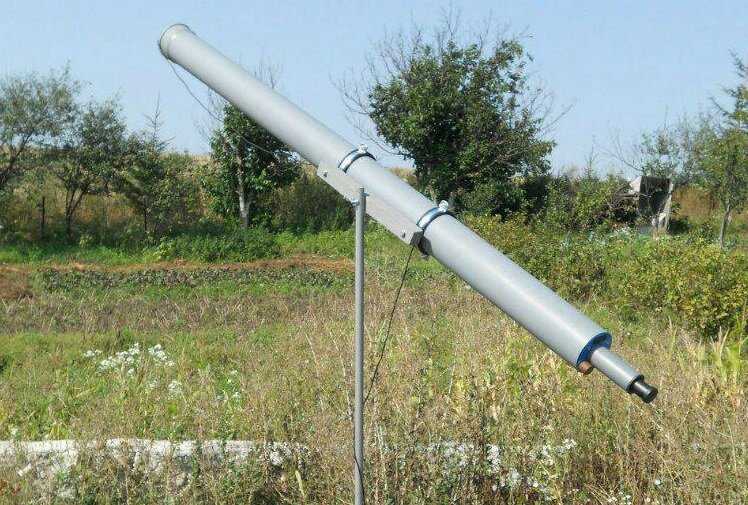

В качестве основных элементов понадобятся две трубы разного диаметра, которые входят друг в друга с минимальным люфтом. Подойдут, например, стальная труба 25 мм и алюминиевая труба 20 мм. Также потребуется стопорный механизм: болт с барашковой гайкой, эксцентриковый зажим или простая пружинная шпилька. Высоту конструкции можно варьировать от 50 см до 2 метров, в зависимости от назначения.
Оптимальный выбор материалов: для внутренней трубы – алюминий, благодаря лёгкости и коррозионной стойкости; для внешней – сталь или ПВХ, если масса не критична. Основание стойки делается из фанеры толщиной от 18 мм с врезкой под трубу или крестовины из металлопрофиля. Обязательно предусмотреть утяжеление основания, особенно если стойка используется на открытом воздухе.
Точность подгонки деталей и фиксация критичны для надёжности стойки. Зазоры более 0,5 мм приведут к расшатыванию при нагрузке. Уплотнение можно обеспечить с помощью нейлоновой втулки или слоя термоусадочной трубки. Регулировка должна быть плавной, без закусывания. Оптимально использовать втулку с продольным разрезом для компенсации небольших расхождений в диаметре.
Выбор материалов для телескопической конструкции
Для устойчивой и надежной телескопической стойки важно правильно подобрать материалы с учётом механических нагрузок, условий эксплуатации и требуемой точности подгонки.
- Алюминий (сплав 6061 или 6082) – оптимален по соотношению прочности и веса. Обеспечивает лёгкость конструкции и устойчивость к коррозии. Используется для внешних и внутренних труб. Толщина стенки: 1.5–2 мм при диаметре 25–50 мм.
- Сталь (углеродистая или нержавеющая AISI 304) – подходит для высоких нагрузок и уличного применения. Вес выше, но жёсткость значительно больше. Рекомендуется для опорных секций или механических узлов с повышенным износом.
- Пластик (ПВХ, полиамид, поликарбонат) – допустим только для вспомогательных элементов: зажимов, втулок, заглушек. Не подходит для несущих частей из-за деформации под нагрузкой.
- Бронза или латунь – применяется для втулок скольжения между секциями. Обеспечивают минимальное трение и износ, особенно при частом использовании стойки.
- Углепластик (карбон) – для облегчённых конструкций с высокими требованиями к жёсткости. Дороже алюминия, но выгоден при ограничениях по весу и размерам.
Для телескопического соединения критична точность размеров. Рекомендуется использовать трубы с наружным диаметром кратным 5 мм, чтобы обеспечить плотное скольжение между секциями. Зазор между стенками – не более 0.2 мм. Внутренние секции должны свободно входить, но без люфта.
Для подвижных узлов используйте втулки из полиамида или бронзы, чтобы избежать заеданий. Смазка не требуется при использовании самосмазывающихся материалов.

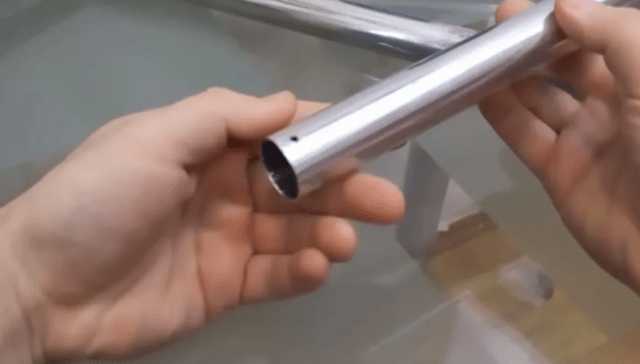

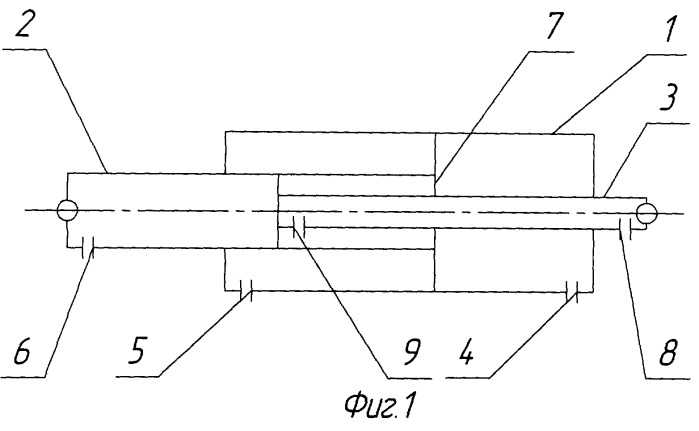

Подбор и расчет диаметра труб для выдвижных секций
- Для внешней трубы используйте стандартную водогазопроводную или профильную трубу с ровной внутренней поверхностью. Например, труба с внешним диаметром 32 мм и стенкой 2 мм имеет внутренний диаметр 28 мм.
- Под внутреннюю трубу подберите изделие с внешним диаметром 27,5–27,8 мм. Это обеспечит плавное движение при отсутствии заеданий.
- При выборе алюминиевых труб лучше использовать анодированные варианты – они имеют более стабильную геометрию и меньший коэффициент трения.
Толщина стенки внутренней трубы должна составлять не менее 1,5 мм для обеспечения жёсткости при максимальном выдвижении. Для внешней – не менее 2 мм, чтобы выдерживать нагрузку от вышестоящих секций.
Оптимальное число выдвижных секций – 2 или 3. При большем числе резко снижается устойчивость, особенно при высоте стойки более 2 метров.
- Измерьте внутренний диаметр внешней трубы с точностью до 0,1 мм.
- Подберите внутреннюю трубу с допуском в 0,3–0,6 мм.
- Проверьте соосность труб вручную: труба должна входить равномерно по всей длине.
- При необходимости обработайте кромки труб наждачной бумагой для устранения заусенцев и микроскопических выступов.
Для создания устойчивой фиксации секций рекомендуется использовать зажимы с эксцентриком или стопорные винты, размещённые по окружности на 120°.

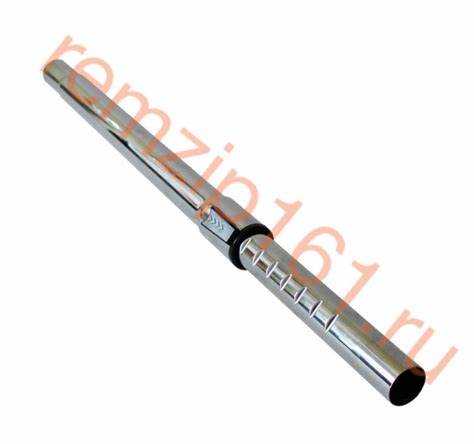

Механизм фиксации: винтовые зажимы, кнопочные замки и их установка
Винтовые зажимы обеспечивают надёжную фиксацию за счёт сжатия внутренней втулки вокруг телескопической трубки. Для изготовления подойдёт латунная или алюминиевая гайка-барашек М6–М8, стальной болт соответствующего диаметра и прижимная втулка из капролона. В наружной трубе сверлится отверстие, нарезается резьба под болт, внутрь устанавливается втулка. При закручивании болт сжимает втулку, блокируя внутреннюю секцию. Рекомендуемая толщина стенки трубы – не менее 1,5 мм для предотвращения деформации при затяжке.

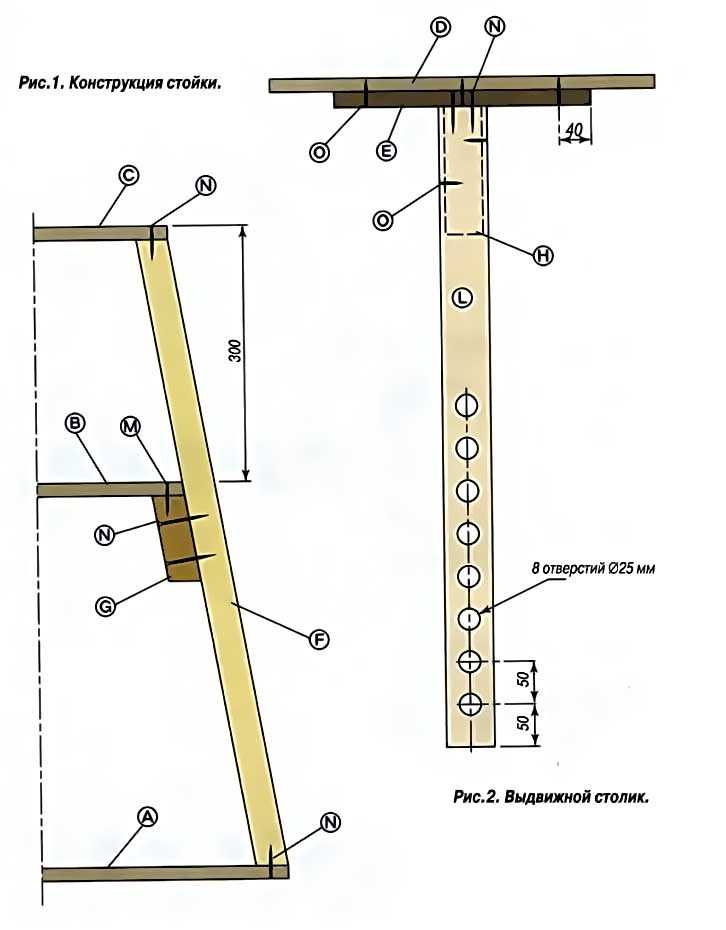

Кнопочные замки проще в установке и удобны в использовании. Основной элемент – подпружиненный стальной штифт диаметром 5–6 мм, установленный в отверстие внутренней трубы. В наружной трубе просверливаются гнёзда диаметром 6,5–7 мм с шагом в 50–100 мм в зависимости от требуемой кратности фиксации. При выдвижении внутренней секции кнопка автоматически защёлкивается в отверстии. Для устойчивости рекомендуется использовать трубы с жёсткой геометрией – квадратного или овального сечения.
При установке любого типа замков важно исключить люфты. Толщина стенок труб должна обеспечивать плотное прилегание всех элементов. Перед финальной сборкой проверяется работа фиксаторов на каждом этапе выдвижения. Использование фиксирующих механизмов повышает точность позиционирования и устойчивость всей стойки при нагрузках.

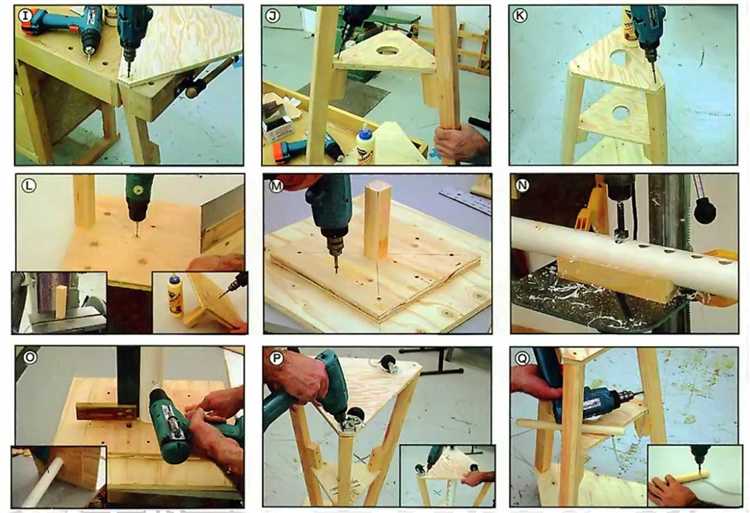

Сборка основания стойки для устойчивости на разных поверхностях
Для надёжной устойчивости телескопической стойки на твёрдом и мягком грунте необходимо продумать конструкцию основания. Оптимальный вариант – использование трёхточечной опоры с регулируемыми ножками. Такая конфигурация обеспечивает стабильность даже при неровностях до 3 см по горизонтали.
В качестве материала для опор подойдут стальные уголки 40×40×4 мм длиной 30–40 см. Каждая ножка должна быть снабжена резьбовой регулировкой (болт М12 с гайкой и контргайкой), что позволяет точно выставить уровень основания. Для монтажа болтов просверливаются отверстия в уголках диаметром 13 мм, после чего болты фиксируются сваркой либо стопорной гайкой.
Крепление ножек к центральной трубе стойки выполняется через треугольную пластину из стали толщиной не менее 5 мм. Стороны пластины – 30 см, углы – 60°. В центре делается отверстие под трубу диаметром на 2 мм больше внешнего диаметра трубы, чтобы обеспечить плотную посадку с последующей сваркой или винтовой фиксацией.
Для использования на мягком грунте на каждую опорную ногу устанавливаются расширители – металлические площадки 10×10 см из рифлёной стали. Крепление – через два болта М8, предварительно засверлив отверстия в ножках. На твёрдой поверхности площадки можно заменить на резиновые накладки толщиной 1 см, чтобы предотвратить скольжение и защитить пол.
Дополнительная устойчивость достигается установкой распорок между ножками. Используются трубы 20×20 мм, крепящиеся болтами М6. Длина распорок подбирается индивидуально, с учётом высоты крепления ножек и угла между ними.

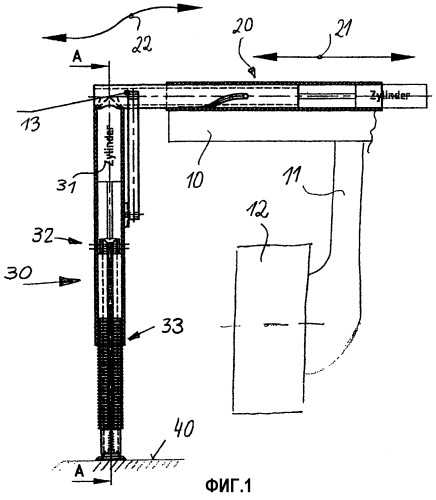

Монтаж телескопических секций с учетом плавности выдвижения
Используйте алюминиевые или стальные трубы с тонкостенными стенками и ровной геометрией. Внутреннюю поверхность всех секций рекомендуется обработать мелкозернистой шкуркой (P800–P1000) для устранения заусенцев и микрозадиров.
Подберите нейлоновые или фторопластовые направляющие кольца с предварительным натягом в 0,1–0,2 мм. Они монтируются на концах внутренних секций и предотвращают заклинивание при выдвижении. Смазку наносите тонким слоем, предпочтительно использовать силиконовую или литиевую консистентную смазку.
Крепление стопорных элементов (фиксаторов) выполняйте вне зоны контакта направляющих. Это исключит рывки и повышенное трение. Надежное решение – подпружиненные фиксирующие штифты с фаской, входящие в выточенные пазы с точным шагом. Размер штифта подбирайте с допуском ±0,05 мм относительно отверстия.
Сборку начинайте с самой узкой секции. Каждую последующую вставляйте с контролем усилия: при правильной подгонке выдвижение должно осуществляться равномерно, без заеданий. При необходимости выполните дополнительную притирку. При первом выдвижении наблюдайте за скоростью и звуком хода – скрип и рывки указывают на деформации или загрязнение направляющих.
Проверка прочности и регулировка высоты готовой стойки
После сборки телескопической стойки обязательно проведите проверку на устойчивость и прочность соединений. Для этого зафиксируйте стойку на ровной поверхности и аккуратно приложите нагрузку, равную примерно 1,5 раза массе предполагаемого оборудования. Обратите внимание на отсутствие люфтов в сочленениях и неравномерных деформаций труб.
Если при нагрузке наблюдается прогиб или расшатывание, необходимо подтянуть фиксирующие винты или заменить изношенные крепежные элементы на более жесткие. Используйте динамометрический ключ для контроля момента затяжки – оптимальное усилие для винтов М6 составляет 4–5 Н·м.
Регулировка высоты производится путем плавного выдвижения телескопических секций. Для предотвращения самопроизвольного скольжения используйте зажимные гайки с контргайками или винтовые фиксаторы с резиновыми прокладками. После установки необходимой высоты проверьте фиксацию, приложив усилие в 10–15 кг на верхнюю часть стойки – она не должна смещаться.
Для точной регулировки используйте уровень или лазерный нивелир. Это гарантирует вертикальность и стабильность конструкции в рабочем положении. При регулярной эксплуатации рекомендуется каждые 3 месяца проверять затяжку всех креплений и состояние механизмов фиксации.
Вопрос-ответ:
Какие материалы лучше всего использовать для изготовления телескопической стойки своими руками?
Для создания прочной и долговечной телескопической стойки обычно применяют металлические трубы из алюминия или стали. Алюминий легкий и устойчив к коррозии, что облегчает переноску и использование устройства. Сталь более тяжелая, но обладает повышенной прочностью. Также можно использовать трубки из пластика или композита, если требуется легкость и не очень большая нагрузка. Главное — чтобы элементы легко скользили друг в друге без заеданий и не были слишком слабыми для вашей задачи.
Как правильно соединять элементы телескопической конструкции, чтобы стойка была устойчивой и не разбалтывалась?
Для соединения частей используют фиксирующие элементы — зажимы, винты с гайками или специальные пластиковые фиксаторы. Важно обеспечить плотное прилегание трубок друг к другу, но без излишнего усилия, чтобы регулировка была удобной. Если соединения слишком свободные, стойка будет шаткой. Иногда применяют резиновые кольца или силиконовую ленту на стыках, чтобы улучшить сцепление и предотвратить люфт. Правильный подбор и установка фиксаторов — залог надежности всей конструкции.
Можно ли использовать самодельную телескопическую стойку для установки тяжелого оборудования, например, профессиональной камеры?
Все зависит от материалов и качества сборки. Если стойка сделана из прочных металлических труб с надежными креплениями, она может выдержать достаточно большой вес. Но для тяжелой техники лучше выбирать толстостенные трубы и крепежи, рассчитанные на нагрузку. В домашних условиях иногда сложно добиться нужной прочности, особенно если не использовать заводские детали. В любом случае, перед установкой дорогой или тяжелой аппаратуры стоит проверить стойку на устойчивость и нагрузку, чтобы избежать падения.
Как подобрать длину и количество секций для телескопической стойки, чтобы она была удобной и функциональной?
Выбор длины и количества секций зависит от того, где и для каких целей вы планируете использовать стойку. Чем больше секций, тем компактнее она складывается, но при этом может стать менее устойчивой и более подверженной люфтам. Оптимально иметь 3–4 секции с плавным увеличением диаметра для прочности. Максимальная длина должна соответствовать вашим задачам: например, для наблюдений с земли достаточно 1,5–2 метров. Если нужна большая высота, учитывайте, что стойка будет тяжелее и сложнее в обращении.
Какие инструменты и приспособления потребуются для самостоятельной сборки телескопической стойки?
Основной набор инструментов включает пилу или труборез для резки труб нужной длины, наждачную бумагу или напильник для обработки срезов, дрель с набором сверл для создания отверстий под крепления, а также гаечные ключи и отвертки для сборки. Если планируется использовать сварку, потребуется сварочный аппарат и средства защиты. Также полезны рулетка для точных замеров и уровень, чтобы проверить вертикальность конструкции. Правильная подготовка инструментов облегчит сборку и улучшит качество готовой стойки.
