Если в хозяйстве используются несколько бочек для сбора дождевой воды или хранения технической жидкости, их удобнее объединить в единую систему. Это упрощает обслуживание, позволяет равномерно забирать воду и уменьшает риск переполнения. Соединение бочек особенно актуально при объемах свыше 200 литров, когда одна емкость уже не справляется с потребностями участка.
На практике чаще всего применяются два способа соединения: верхнее и нижнее. Верхнее соединение через переливные патрубки предотвращает перелив основной бочки, направляя излишки во вторичную. Нижнее подключение через общую трубу или шланг позволяет забирать воду одновременно из нескольких емкостей и обеспечивает равномерное распределение уровня воды.
Диаметр соединительных труб подбирается в зависимости от планируемого расхода. Для гравитационного полива достаточно труб диаметром 25–32 мм. Если планируется подключение насоса, предпочтительнее использовать трубы не менее 40 мм, чтобы избежать потерь давления.
Рекомендуется устанавливать запорные краны на каждом соединении – это дает возможность отключить любую из бочек для очистки или ремонта, не нарушая работу всей системы. Соединения должны быть герметичными: для пластиковых бочек применяют муфты с уплотнением, для металлических – сварку или фланцевое соединение.
Как выбрать подходящее место для установки соединённых бочек
Участок для установки соединённых бочек должен находиться на возвышении относительно грядок. Это обеспечивает самотёчную подачу воды без необходимости в насосе. Разница в уровне должна быть не менее 50 см для создания достаточного напора.
Поверхность под бочки необходимо заранее выровнять и уплотнить. Оптимальное решение – бетонная или кирпичная площадка с армированием. Для пластиковых ёмкостей допустимо использовать утрамбованный гравий с подкладкой из резины или геотекстиля, чтобы исключить повреждение дна.

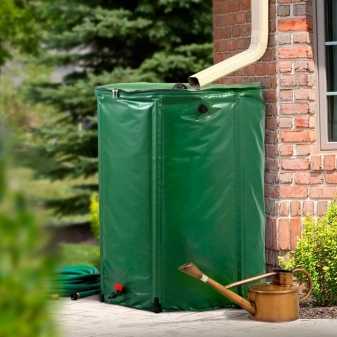

Желательно выбирать место рядом с водосточной системой или точкой сбора дождевой воды. Это упрощает наполнение бочек и сокращает длину подводящих труб. Если используется подключение к водопроводу, рядом должно быть защищённое от замерзания место для ввода трубы.
Рядом с бочками не должно быть деревьев с агрессивной корневой системой. Корни могут повредить основание и вызвать наклон конструкции. Также необходимо избегать затенённых участков, где повышается риск застоя воды и образования водорослей.
Доступ к соединённым бочкам должен быть свободным с трёх сторон. Это важно для обслуживания соединений, слива и очистки. Расстояние от ближайших построек – не менее 1 метра, чтобы обеспечить циркуляцию воздуха и предотвратить скопление влаги у стен.

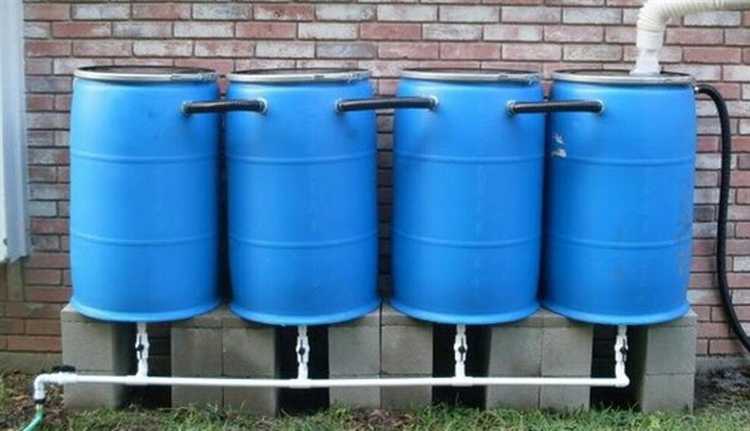

В случае использования более двух соединённых ёмкостей желательно размещать их в линию, а не кольцом. Это облегчает обслуживание и позволяет точно контролировать равномерность заполнения каждой бочки.
Какие фитинги использовать для герметичного соединения бочек
Для надёжного соединения бочек между собой чаще всего применяются переходные резьбовые фитинги из ПВХ, ПНД или латуни. Оптимальный диаметр – от 1/2 до 1 дюйма в зависимости от объёма бочек и требуемой скорости водоразбора. Пластиковые модели подходят для холодной воды и менее агрессивной среды, а латунные – для повышенной прочности и стабильной фиксации на толстых стенках ёмкостей.

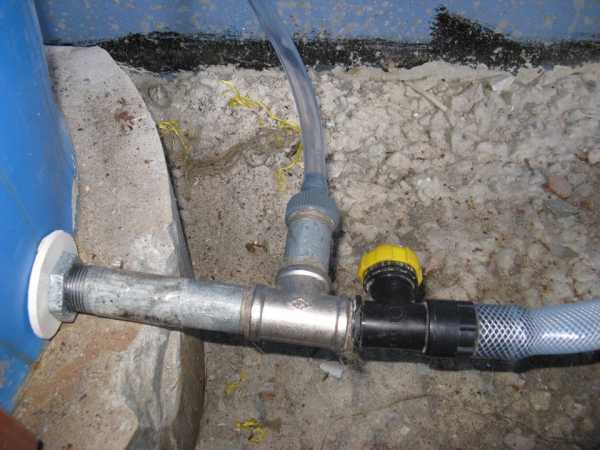

Сгон с наружной и внутренней резьбой – удобный вариант для сквозной установки между бочками через просверленные отверстия. Герметизация достигается с помощью резиновых прокладок и сантехнической фум-ленты. Для большей надёжности можно использовать герметик на основе силикона или полиуретана, особенно при неровной поверхности стенок.
Если бочки соединяются с помощью шлангов, используют штуцеры с ёлочкой, которые плотно вставляются внутрь гибкой трубы. Обязательно фиксировать соединения червячными хомутами из нержавеющей стали. Пластиковые хомуты не выдерживают постоянного давления воды и могут ослабевать со временем.

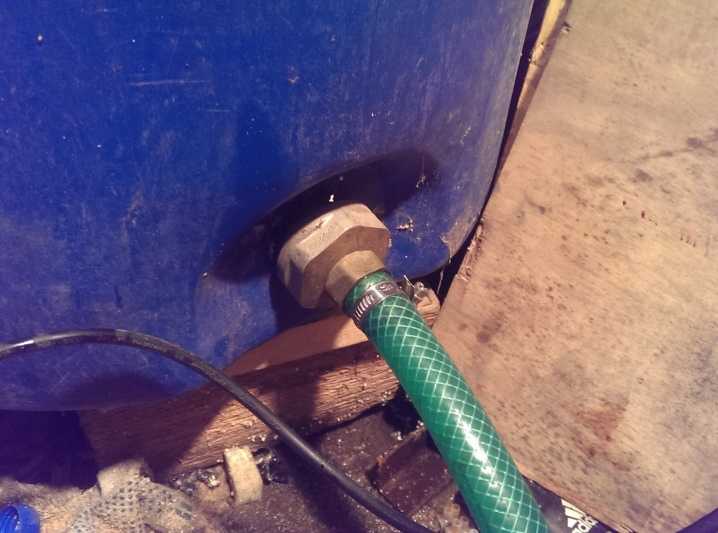

Для соединения через нижнюю часть бочек подойдут проходные фитинги с уплотнительным кольцом, которые монтируются в заранее просверленное отверстие и затягиваются гайкой с внутренней стороны. Это решение удобно, если требуется самотечная передача воды между ёмкостями.
При выборе фитинга нужно учитывать не только диаметр, но и тип резьбы (дюймовая или метрическая), совместимость с материалом бочек и способ подачи воды. Использование неподходящих элементов приводит к подтеканиям и разрушению стенок при затяжке.
Чем соединять бочки – шлангами, трубами или специальными муфтами
Для соединения нескольких бочек в единую систему можно использовать гибкие шланги, жёсткие трубы из ПВХ или полиэтилена, а также соединительные муфты с уплотнением. Каждый вариант имеет свои особенности, которые важно учитывать при проектировании системы полива.

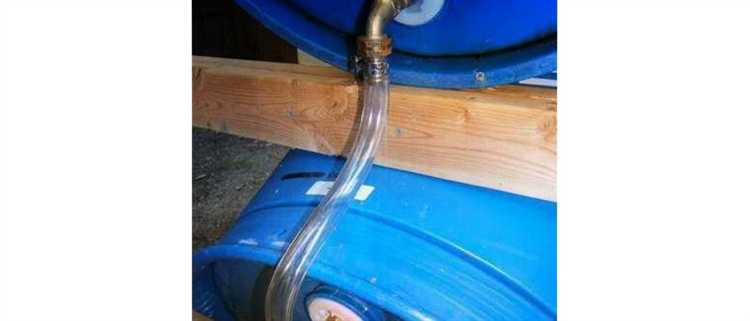

Гибкие шланги удобны при временных решениях и в условиях, где возможны подвижки конструкции. Они легко подгоняются по длине и не требуют сложного инструмента для монтажа. Однако при длительной эксплуатации возможны протечки в местах соединений из-за ослабления хомутов или износа материала. Для повышения надёжности рекомендуется использовать армированные шланги с толщиной стенки от 3 мм и надёжные зажимные хомуты из нержавеющей стали.
Пластиковые трубы (ПНД, ПВХ) обеспечивают более стабильную конструкцию и подходят для стационарных систем. Диаметр труб зависит от объёма бочек и предполагаемого расхода воды. Оптимальный вариант для большинства бытовых систем – наружный диаметр 25 мм. Соединения осуществляются через компрессионные фитинги, которые обеспечивают герметичность без герметика или сварки. При правильной сборке срок службы такой системы превышает 10 лет.
Муфты с прокладками или резьбовые соединения применяются в тех случаях, когда требуется максимально плотное и прочное соединение, особенно при монтаже на выходных патрубках бочек. Муфты с внутренними резиновыми кольцами подходят для ПВХ и ПНД труб, обеспечивая герметичное соединение без дополнительных уплотнителей. Для резервуаров с толстыми стенками чаще используют резьбовые муфты с уплотнительной лентой ФУМ или пастой.
Выбор соединительного элемента зависит от условий эксплуатации: для подвижных конструкций подходят шланги, для стационарных – трубы, а муфты обеспечивают надёжность на критических участках. При сборке стоит избегать смешивания разных типов соединений на одном участке, чтобы исключить риски разгерметизации.
Какой диаметр соединительных труб оптимален для самотёчного полива
При самотечном способе полива эффективность системы напрямую зависит от пропускной способности труб между бочками. Давление создаётся только за счёт перепада высот, поэтому важно минимизировать сопротивление потоку воды. Для этого диаметр труб должен обеспечивать достаточную проходимость при низком напоре.
Для соединения бочек, расположенных на одном уровне, оптимальным считается внутренний диаметр трубы не менее 25 мм. Такой размер обеспечивает стабильную циркуляцию воды при перепаде высот до 50 см. При большей высоте установки резервуара (от 1 метра) диаметр можно уменьшить до 20 мм, но это целесообразно только при небольшом объёме поливаемой площади.
Если используется более двух бочек, соединённых последовательно, и общая длина труб превышает 3 метра, рекомендуется выбирать трубы с внутренним диаметром 32 мм и выше. Это компенсирует сопротивление потоку на поворотах и в местах соединений, особенно если в системе присутствуют краны или фильтры.
Гофрированные или армированные шланги, даже с тем же внутренним диаметром, создают большее сопротивление, чем гладкие ПНД или ПВХ-трубы. Поэтому при самотёке предпочтительны именно жёсткие трубы с минимальным внутренним трением.
При выборе диаметра важно учитывать также диаметр выпускного отверстия из бочки. Если оно менее 20 мм, установка более широкой трубы не даст прироста производительности. В этом случае желательно заменить фитинг на более широкий, соответствующий внутреннему диаметру магистрали.
Как объединить бочки разной высоты и объёма в одну систему
При подключении бочек с различной высотой и объёмом важно учитывать уровень жидкости и давление в системе. Если бочки соединены снизу, вода из более высокой бочки будет перетекать в более низкую до выравнивания уровней, но объём и напор могут распределяться неравномерно.
Для компенсации разницы в высоте соединение лучше делать через нижние патрубки с установкой шаровых кранов на каждом выходе. Это позволяет регулировать поток и отключать отдельные бочки при необходимости. Соединительные трубы желательно прокладывать горизонтально или с минимальным уклоном, чтобы избежать нежелательной самотечной циркуляции.
Если одна из бочек выше остальных и используется как основная накопительная ёмкость, её целесообразно подключить к остальным через верхние или средние патрубки с использованием обратных клапанов. Это предотвратит отток воды обратно в нижестоящие бочки при падении уровня.
В системах с большим перепадом высот имеет смысл предусмотреть переливной патрубок от верхней бочки в нижнюю с уровнем чуть ниже верхнего края, чтобы избежать перелива при наполнении. Также стоит установить воздухоотводчики или предусмотреть открытые верхние крышки для компенсации давления при перетекании воды.
При существенной разнице в объёмах и расстоянии между бочками полезно использовать фитинги с адаптацией под диаметр соединительных труб и предусмотреть герметизацию с помощью уплотнительных прокладок или сантехнических герметиков.
Как предусмотреть слив и обслуживание соединённых бочек
Для обеспечения долговечной работы системы полива с объединёнными бочками важно правильно организовать слив и обслуживание.
- Установка сливных кранов: На каждой бочке или на последней в цепочке нужно предусмотреть кран для слива. Рекомендуется ставить шаровые краны диаметром не менее 1/2 дюйма для удобства быстрого слива.
- Расположение сливных точек: Сливы должны находиться в самой нижней части бочек, чтобы обеспечить полное опустошение ёмкостей и предотвращение застоя воды с остатками грязи.
- Обратные клапаны и перекрытия: Между бочками стоит монтировать запорные клапаны или задвижки, чтобы можно было отключать отдельные ёмкости от системы при ремонте или чистке.
- Доступ для обслуживания: Проектируйте расположение бочек так, чтобы к ним был свободный доступ со всех сторон, особенно к сливным и запорным механизмам.
- Периодическая промывка: После слива желательно промывать бочки и трубы чистой водой, чтобы удалить осадок и предотвратить засорение.
При объединении бочек разного объёма или высоты сливная система должна учитывать перепады уровня. Для этого применяют гибкие соединительные элементы с уклоном в сторону слива. Это обеспечивает самотёчный слив без остатков жидкости.
- Закройте подачу воды в систему.
- Откройте сливные краны на всех бочках.
- Промойте внутренние стенки с помощью шланга или мойки высокого давления при необходимости.
- Закройте сливные краны после полного опорожнения.
- Проверьте состояние уплотнителей и фитингов, замените при износе.
Вопрос-ответ:
Какие способы соединения бочек для полива считаются наиболее надёжными и герметичными?
Для надёжного соединения обычно применяют пластиковые трубы с резьбовыми фитингами или специальные муфты из ПВХ. Такие материалы не подвержены коррозии и обеспечивают плотное соединение без протечек. Важно использовать уплотнительные кольца или ленты ФУМ, чтобы избежать подтекания воды в местах стыков. Также распространён вариант с гибкими шлангами, но их лучше применять там, где допускается небольшой люфт и где давление в системе невысокое.
Как правильно соединить бочки разного объёма и высоты в одну систему для самотёчного полива?
Если бочки имеют разную высоту, следует учитывать уровень воды в каждой и обеспечить выравнивание давления. Обычно делают соединение на уровне нижней части каждой ёмкости, используя трубы достаточного диаметра для свободного перетекания жидкости. При значительной разнице высот можно установить дополнительный клапан или перекрывающую арматуру для регулировки потока. Для разных объёмов важно, чтобы меньшая ёмкость не перегружалась и вода равномерно распределялась между ними.
Как предусмотреть удобный слив и обслуживание системы из нескольких соединённых бочек?
Для слива устанавливают кран или шаровый вентиль в нижней части каждой бочки. При соединении бочек между собой делают также отдельный сливной кран в общей линии, чтобы полностью освободить систему от воды при необходимости. Рекомендуется обеспечить доступ к каждому соединению для осмотра и очистки, а также установить фильтры или сетки на входах труб, чтобы избежать попадания мусора внутрь ёмкостей.
Какой диаметр труб выбрать для соединения бочек при самотёчном поливе, чтобы обеспечить стабильный поток воды?
Оптимальный диаметр зависит от общего объёма системы и длины трубопровода. Для небольших систем обычно используют трубы диаметром 25-32 мм, что достаточно для нормального перетекания воды без значительного сопротивления. Если бочек несколько и объём большой, стоит выбирать трубы диаметром 40 мм и более, чтобы избежать снижения давления и обеспечить достаточную пропускную способность.
Какие материалы и фитинги лучше использовать для долгосрочного соединения бочек с учётом воздействия внешней среды?
Пластиковые трубы и фитинги из ПВХ или ПНД подходят для наружного применения, так как устойчивы к ультрафиолету, влажности и перепадам температур. Металлические детали быстрее подвергаются коррозии и требуют дополнительной защиты. Уплотнительные кольца из резины или силикона сохраняют эластичность длительное время, но нуждаются в регулярной проверке на износ. Для более надёжного соединения можно использовать резьбовые соединения с лентой ФУМ и дополнительные хомуты.
