Обратный клапан – ключевой элемент системы водоснабжения, предотвращающий обратный ток воды в насосную станцию. Без него возможен сброс давления в системе, из-за чего насос включается чаще, что приводит к его преждевременному износу. Особенно важно установить обратный клапан на всасывающей линии, чтобы предотвратить опорожнение трубопровода и обеспечить стабильную работу станции.
Для установки обратного клапана на насосную станцию необходимо выбрать модель, соответствующую диаметру трубы и параметрам давления в системе. Например, для труб диаметром 32 мм рекомендуется клапан с условным проходом DN32, рассчитанный на рабочее давление не менее 6 бар. Материал корпуса должен быть устойчивым к коррозии – латунь или нержавеющая сталь подходят для эксплуатации в бытовых и промышленных условиях. Клапан должен быть установлен строго по направлению потока воды, указанному стрелкой на корпусе устройства.
Монтаж начинается с подготовки участка трубопровода: необходимо отключить насос, сбросить давление, обрезать трубу в выбранном месте и зачистить края. Перед установкой важно проверить уплотнительные кольца на наличие дефектов и смазать их силиконовой смазкой для обеспечения герметичности соединения. Обратный клапан устанавливают между насосом и магистральным трубопроводом, при этом его расположение должно обеспечивать удобный доступ для обслуживания. После установки выполняется опрессовка системы: проверяют герметичность соединений и работу клапана при запуске насоса.
Правильно установленный обратный клапан продлевает срок службы насосной станции и снижает риск аварийных ситуаций. Регулярная проверка и своевременная замена изношенных элементов – обязательные меры для поддержания системы в рабочем состоянии.
Подбор оптимального места для установки обратного клапана

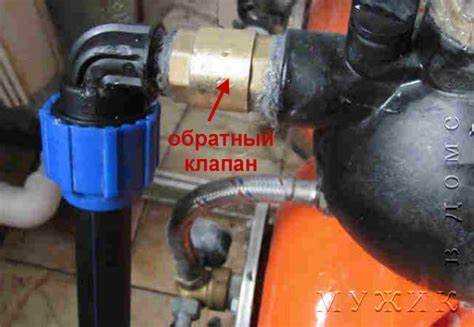

Для предотвращения обратного потока воды и обеспечения стабильной работы насосной станции, обратный клапан рекомендуется устанавливать на напорной линии сразу после выхода из насоса. Это минимизирует риск гидроудара и снижает нагрузку на насос. Расстояние от выхода насоса до обратного клапана должно быть минимальным – не более 30 см.

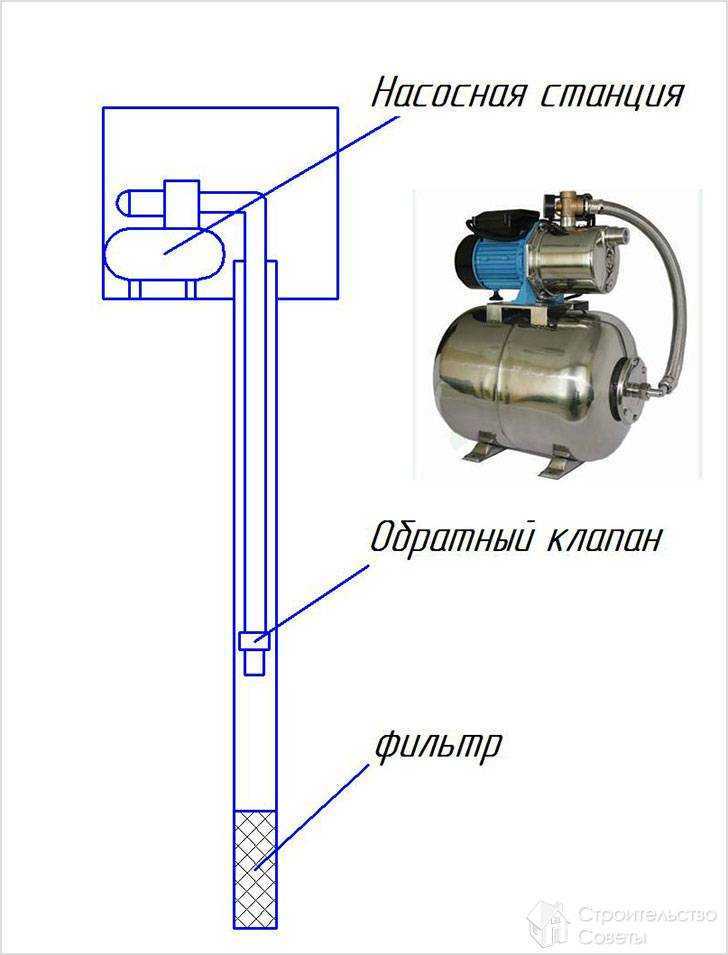

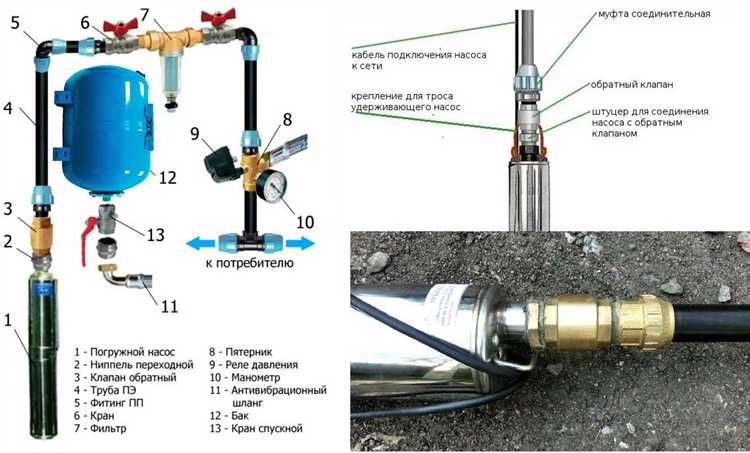

Если используется скважинный насос, обратный клапан монтируют на обсадной трубе или непосредственно на выходном патрубке насоса, что предотвращает отток воды обратно в скважину. В системах с гидроаккумулятором клапан устанавливается до входа в бак, чтобы поддерживать давление и исключать пульсации потока.
Важно учитывать направление потока воды: на корпусе клапана обычно нанесена стрелка, указывающая правильное направление установки. Монтаж обратного клапана допускается только в горизонтальном или вертикальном положении при условии правильной ориентации относительно направления потока.
Подготовка трубопровода перед монтажом клапана
Перед установкой обратного клапана на насосную станцию необходимо тщательно подготовить трубопровод. Убедитесь, что участок трубопровода, на который будет установлен клапан, ровный и без дефектов. Зачистите внутреннюю и наружную поверхности трубы от ржавчины, грязи, масла и остатков герметиков с помощью металлической щетки или абразивной губки.
Проверьте отсутствие заусенцев и острых кромок, особенно на резьбовых соединениях. При необходимости удалите их надфилем или шлифовальным инструментом. Обеспечьте соосность трубопровода – смещение более 2 мм недопустимо, так как оно приведет к перекосу клапана и снижению его герметичности.
Обратите внимание на состояние резьбы: поврежденная резьба недопустима. Для новых соединений используйте уплотнительные материалы, совместимые с водой: сантехнический лен, ФУМ-ленту или пасты. Перед нанесением уплотнителя обезжирьте резьбу спиртом или ацетоном.
Перед установкой клапана продуйте трубопровод сжатым воздухом для удаления пыли и мелких частиц. Не допускается наличие влаги или остатков жидкости в трубопроводе – они могут повлиять на качество соединения и герметичность клапана.
Если предусмотрен дренаж или байпасная линия, проверьте их работоспособность и отсутствие засоров. После подготовки трубопровод должен быть готов к установке клапана без дополнительной обработки.
Пошаговая инструкция монтажа обратного клапана
1. Остановите насосную станцию и отключите питание. Слейте воду из системы через сливной кран или демонтаж участка трубы.

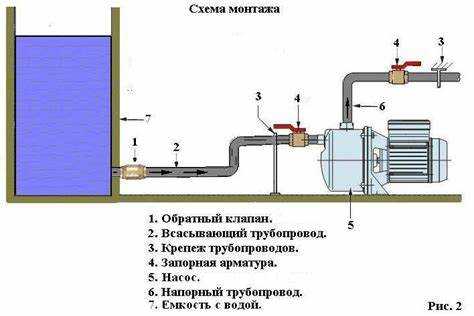

2. Выберите место установки обратного клапана – на всасывающей линии перед насосом, как можно ближе к нему, чтобы избежать гидроударов и потерь давления.
3. Проверьте резьбу и диаметр фитингов, чтобы убедиться в совместимости обратного клапана с трубопроводом. Очистите резьбовые соединения от грязи и старого уплотнителя.
4. Нанесите уплотнитель (фум-ленту или анаэробный герметик) на резьбу по часовой стрелке, равномерно, без излишков. Для пластиковых труб применяйте только герметики, совместимые с материалом трубы.
5. Установите обратный клапан строго по направлению потока (обычно указано стрелкой на корпусе). Затяните соединения ключом, избегая чрезмерного усилия, чтобы не повредить корпус клапана.
6. Проверьте правильность установки: клапан должен быть расположен горизонтально или вертикально с направлением потока вверх. Иное положение может привести к нарушению работы механизма.
7. Подключите насосную станцию, запустите систему, проверьте герметичность соединений и работу клапана: после остановки насоса давление должно сохраняться, обратный поток отсутствует.
8. При необходимости подтяните соединения, используя только динамометрический ключ, чтобы не повредить резьбу и корпус клапана.
Проверка герметичности соединений после установки
После монтажа обратного клапана на насосную станцию необходимо выполнить проверку герметичности всех соединений. Для этого заполняют систему водой, обеспечивая давление не менее 1,5-кратного рабочего давления станции. Откройте подачу воды и следите за местами соединений на наличие утечек. Особое внимание уделяют резьбовым соединениям, уплотнительным прокладкам и местам крепления обратного клапана.
Если при осмотре обнаруживаются капли воды или мокрые участки, соединения необходимо подтянуть или заменить уплотнительные элементы. Важно использовать динамометрический ключ для затяжки, чтобы избежать повреждения резьбы. После устранения дефектов система вновь наполняется водой, и проводится повторная проверка.
Дополнительно рекомендуется проверить стабильность давления в системе после остановки насоса. Если давление падает в течение 10-15 минут более чем на 0,1 бар, это свидетельствует о наличии утечки, которую нужно устранить до ввода станции в эксплуатацию.
Техническое обслуживание обратного клапана на насосной станции
Регулярная проверка герметичности обратного клапана предотвращает обратный ток воды и снижает нагрузку на насос. Рекомендуется каждые 3 месяца осматривать уплотнительные элементы: прокладки, манжеты и резиновые кольца. При выявлении следов износа или повреждений – обязательная замена деталей.
Чистка внутренней полости клапана от отложений известковых солей и загрязнений проводится не реже одного раза в 6 месяцев. Для этого следует снять клапан, промыть его детали теплым раствором лимонной кислоты или слабым раствором уксусной кислоты, затем тщательно высушить.
Важно следить за состоянием пружины обратного клапана. Потеря упругости или коррозия снижает эффективность работы системы. При обнаружении таких дефектов рекомендуется полная замена пружины.
После установки обратного клапана на место необходимо проверить его работоспособность, заполнив систему водой и оценив наличие течей или утечек воздуха. В случае неплотного прилегания клапана к седлу возможны проблемы с запуском насоса, поэтому особое внимание уделяется правильной центровке и затяжке соединений.
При эксплуатации насосной станции в условиях повышенной жесткости воды целесообразно устанавливать фильтр грубой очистки перед обратным клапаном, чтобы продлить срок его службы и снизить вероятность образования налета на рабочих поверхностях.
Решение распространённых проблем после установки обратного клапана
После установки обратного клапана на насосную станцию могут возникнуть проблемы, влияющие на стабильную работу системы. Ниже представлены рекомендации для устранения наиболее распространённых неполадок.
- Повышенный уровень шума: шум часто связан с турбулентным потоком воды в клапане. Решение – проверка правильности установки: обратный клапан должен быть установлен строго по направлению потока, указанному на корпусе, и на прямом участке трубы, без резких изгибов вблизи.
- Резкое падение давления в системе: причина – утечка через клапан из-за неплотного прилегания запорного элемента. Рекомендуется разобрать клапан, очистить седло и уплотнительные поверхности, при необходимости заменить изношенные детали. Дополнительно проверьте наличие мусора в системе, который может препятствовать полному закрытию клапана.
- Снижение производительности насоса: часто вызвано избыточным гидравлическим сопротивлением клапана. Убедитесь, что установленный клапан соответствует диаметру трубы и рассчитан на нужный расход воды. Для насосных станций бытового назначения оптимально использовать клапаны с минимальным падением давления (низким коэффициентом сопротивления).
- Обратный ток воды после отключения насоса: возможен при заедании клапана. Для устранения – очистка клапана, проверка пружины на работоспособность, при необходимости замена элемента. Рекомендуется регулярное техническое обслуживание: промывка и очистка клапана каждые 3–6 месяцев.
Своевременное выявление и устранение проблем позволит поддерживать эффективную работу насосной станции и продлить срок службы оборудования.
Вопрос-ответ:
Зачем нужен обратный клапан на насосной станции?
Обратный клапан предотвращает возврат воды обратно в источник, например, в скважину или колодец, после того как насос выключен. Это помогает избежать разряжения системы и сохраняет давление в трубопроводе, что делает работу насосной станции более стабильной и снижает износ оборудования. Без клапана вода может возвращаться обратно, что приведет к частым пускам насоса и сокращению срока его службы.
Где лучше всего устанавливать обратный клапан на насосной станции?
Наиболее подходящее место для установки обратного клапана — на всасывающей линии насоса, как можно ближе к источнику воды, например, сразу после трубы, выходящей из колодца или скважины. Это позволяет сохранить воду в системе и защитить насос от работы «вхолостую». Также важно учитывать особенности системы: если насосная станция установлена внутри дома, иногда удобнее разместить клапан перед входом насоса, чтобы избежать лишних работ в колодце или скважине.
Можно ли обойтись без обратного клапана, если насосная станция работает без перебоев?
Теоретически можно, если система полностью герметична и вода не возвращается обратно. Однако на практике это редко встречается. Без клапана вода будет уходить обратно в колодец или скважину при каждом отключении насоса, что приведет к необходимости постоянного запуска насоса для восстановления давления. Это создает дополнительную нагрузку на оборудование, сокращает срок его службы и может привести к выходу из строя.
Как правильно установить обратный клапан: вертикально или горизонтально?
Ориентация обратного клапана зависит от его конструкции и требований производителя. Некоторые модели рассчитаны на вертикальную установку, другие — на горизонтальную. При покупке клапана нужно обратить внимание на стрелку, которая указывает направление потока воды, и установить устройство в соответствии с этим направлением. В большинстве случаев для насосных станций подходят модели с возможностью горизонтальной установки, так как всасывающая линия чаще всего располагается именно так.
Нужно ли проводить обслуживание обратного клапана после установки?
Да, обслуживание требуется, хотя оно и не слишком сложное. Со временем на внутренних поверхностях клапана может скапливаться грязь, песок или другие примеси, что снижает его герметичность и может привести к утечкам. Поэтому рекомендуется периодически проверять работу клапана, особенно если насосная станция используется часто или в системе есть много взвешенных частиц. Очистку проводят разбором и промывкой деталей клапана. В некоторых случаях требуется замена уплотнительных элементов.
