Прогиб деревянных балок является одной из основных причин деформации конструкций, что может привести к их частичной или полной утрате функциональности. Важным аспектом при проектировании и ремонте деревянных конструкций является применение эффективных методов усиления балок, которые помогают предотвратить или минимизировать последствия прогиба. Отсутствие своевременных решений может повлечь за собой не только повреждения самого материала, но и разрушение всей строительной системы.
Одним из наиболее популярных способов укрепления деревянных балок является использование металлических элементов. К примеру, монтаж металлических пластин или уголков в области опорных точек позволяет значительно увеличить жесткость конструкции. В некоторых случаях применяют стальные стяжки для равномерного распределения нагрузки, что минимизирует прогиб. Металлические элементы не только усиливают балки, но и увеличивают их срок службы при условии правильного монтажа и защиты от коррозии.
Дополнительное армирование с использованием углеродных материалов также приобретает популярность. Углеродные полосы, приклеиваемые к поверхности балки, позволяют добиться значительного увеличения прочности при минимальном увеличении веса. Такой метод идеально подходит для усиления старых конструкций, где необходимо сохранить оригинальный внешний вид и функциональность, при этом увеличив их несущую способность.
Кроме того, использование композитных материалов, таких как стеклопластик или полиуретановые покрытия, позволяет повысить устойчивость деревянных балок к внешним воздействиям. Эти материалы эффективно распределяют нагрузку, уменьшая степень прогиба, и обладают высокой устойчивостью к воздействию влаги и температурных изменений, что делает их идеальными для эксплуатации в сложных климатических условиях.
Одним из наиболее простых и доступных методов является увеличение размера балки за счет добавления дополнительной деревянной ламели или усиления с помощью деревянных накладок. Этот метод широко применяется при ремонте старых деревянных строений, где необходимость в замене целых частей конструкции часто отсутствует. Главное – правильно подобрать материал с учетом прочностных характеристик исходной балки и нагрузки, которую она должна выдерживать.

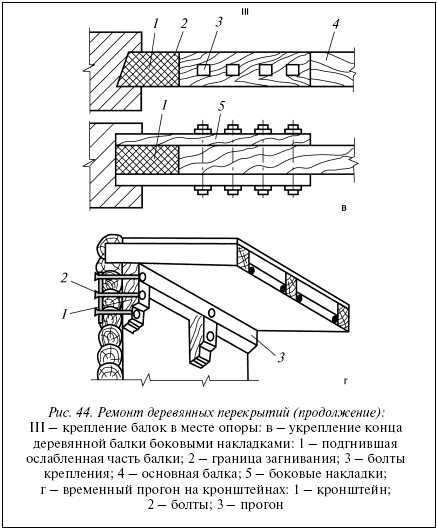

Установка стальных накладок по боковым граням балки
Процесс установки начинается с подготовки балки. Для этого очищаются боковые поверхности от грязи, старой краски или повреждённых участков древесины. После этого следует произвести точные замеры, чтобы накладки идеально соответствовали размеру балки. Рекомендуется использовать стальные накладки с толщиной 3–5 мм для среднего размера балок, но для более тяжёлых конструкций возможно использование более толстых материалов.
Стальные накладки изготавливаются с учётом размеров балки, что позволяет обеспечить максимальную площадь контакта между сталью и древесиной, что способствует равномерному распределению нагрузки. Для повышения прочности накладки могут быть выполнены с ребрами жёсткости или дополнительно армированы. Эти элементы помогают уменьшить вероятность прогиба и увеличивают стабилизацию балки.
После изготовления накладок приступают к их установке. Сначала накладки прикладываются к боковым граням балки, и в местах соприкосновения с древесиной производится сверление отверстий для крепежных элементов. Для этого применяются болты или винты с антикоррозионным покрытием, которые обеспечивают долговечность соединений. Обычные металлические гвозди или шурупы не подходят, так как не способны обеспечить должную надёжность при длительных нагрузках.
Крепление накладок осуществляется через заранее просверленные отверстия с использованием шайб, что помогает равномерно распределить нагрузку на стальную поверхность и предотвратить её деформацию. Также важно избегать чрезмерного затягивания крепежных элементов, чтобы не повредить древесину.
Для улучшения адгезии и предотвращения коррозии, стальные накладки могут быть обработаны специальными покрытиями, такими как гальванизация или порошковая покраска. Это не только повышает срок службы металлических элементов, но и защищает конструкцию от воздействия влаги.
Важно помнить, что установка стальных накладок не является самостоятельным решением для всех типов повреждений балки. Этот метод эффективен только при отсутствии трещин или серьёзных повреждений, которые требуют предварительного восстановления древесины. В случае значительного разрушения материала рекомендуется провести комплексное восстановление конструкции.

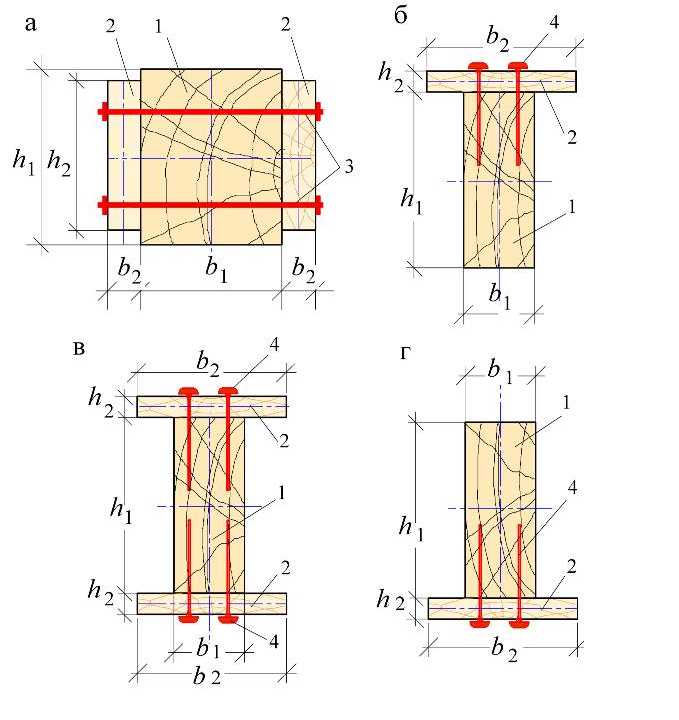

Применение клееных деревянных накладок для увеличения сечения
Клееные деревянные накладки представляют собой эффективный способ усиления деревянных балок и предотвращения их прогиба. Этот метод используется для увеличения сечения балки, что позволяет повысить её прочностные характеристики без необходимости полной замены. Основное преимущество клееных накладок – их способность улучшать распределение нагрузки и предотвращать деформацию древесины при эксплуатации.
Для применения клееных накладок важно соблюдать следующие рекомендации:
- Выбор материала. Для накладок лучше использовать древесину с низким уровнем влажности, что исключает возможность дальнейших изменений размеров и деформаций после монтажа. Часто используют хвойные породы, такие как сосна или ель, благодаря их хорошей прочности и доступности.
- Размеры накладок. Толщина накладок должна быть оптимально подобрана в зависимости от текущего сечения балки и необходимого усиления. Рекомендуется увеличивать толщину накладки не более чем на 25-30% от исходного размера балки, чтобы избежать перегрузки.
- Клеевой состав. Для склеивания накладок используется водостойкий клей, устойчивый к воздействию температуры и влажности. Хорошо зарекомендовали себя полиуретановые и эпоксидные клеи, которые обеспечивают долговечность и прочность соединений.
- Метод крепления. Накладки должны быть плотно приклеены к основной балке. Дополнительно для улучшения сцепления можно использовать механические крепежи, такие как штифты или шурупы, особенно если балка подвергается значительным нагрузкам.
Процесс установки клееных накладок требует точности. Поверхности, которые будут соединяться, должны быть тщательно очищены и отшлифованы, чтобы обеспечить максимальное сцепление клея. Перед нанесением клея нужно убедиться, что температура в помещении стабильна и соответствует рекомендациям производителя клея.
После установки накладок важно дать клею время для полного схватывания, что гарантирует необходимую прочность соединения. Среднее время высыхания составляет 24–48 часов в зависимости от типа клея и условий эксплуатации.
В результате использования клееных накладок значительно увеличивается несущая способность балки, а также продлевается её срок службы, поскольку такие усиления уменьшают вероятность возникновения трещин и других повреждений древесины. Этот метод также экономичен, так как позволяет избежать демонтажа старых конструкций и их замены на более дорогостоящие материалы.

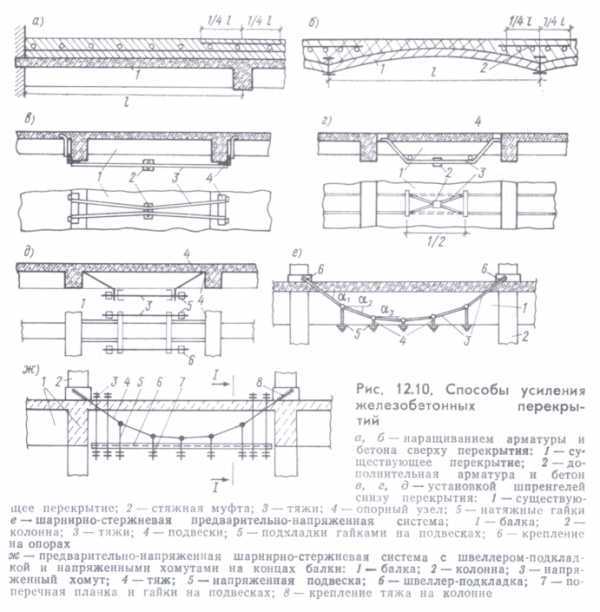

Монтаж нижнего натянутого стального стержня
Натяжение стального стержня в нижней части деревянной балки – эффективный способ усиления конструкции и предотвращения ее прогиба. Для этого используется стержень с высоким пределом прочности, который устанавливается в натянутом состоянии, создавая противодействие силам растяжения и сжима, возникающим при нагрузках.
Процесс монтажа начинается с подготовки балки. Перед установкой стержня следует точно измерить длину балки, ее поперечное сечение и оценить состояние древесины, чтобы убедиться в отсутствии дефектов, способных повлиять на эффективность усиления.
Далее, по нижнему краю балки, где будет размещаться стержень, сверлят отверстие. Оно должно быть строго по центру балки, с учетом необходимого зазора для установки стального элемента. Рекомендуется использовать сверло диаметром, немного превышающим диаметр стержня, чтобы исключить возможные механические напряжения на металлической части.
После сверления отверстия, в нем устанавливается опорная гайка или металлическая вставка для крепления стержня. Далее стержень устанавливается и фиксируется в этом отверстии, а его концы натягиваются с использованием специализированного инструмента, обеспечивающего необходимое усилие натяжения.
Натяжение должно быть равномерным по всей длине стержня. Для этого можно использовать систему натяжных устройств, которая позволяет контролировать степень натяжения с точностью до килограмма. Недостаточное или избыточное натяжение приведет к снижению эффективности усиления и может повлиять на долговечность конструкции.
По завершении установки стержня выполняется проверка равномерности натяжения и его устойчивости в процессе эксплуатации. Также важно следить за состоянием соединений и фиксирующих элементов, которые могут подвергаться коррозии и ослаблению с течением времени.
Этот метод усиливает балки не только на статические, но и на динамические нагрузки, создавая дополнительную жесткость конструкции и снижая вероятность ее прогиба под воздействием внешних факторов.
Использование углепластиковых лент и полос на нижней части балки
Для усиления деревянных балок от прогиба эффективно применяются углепластиковые ленты и полосы. Этот метод заключается в наклеивании углепластиковых материалов на нижнюю поверхность балки, что увеличивает ее жесткость и стойкость к деформации.
Углепластик обладает высокой прочностью на растяжение, что особенно важно для предотвращения прогиба. Это свойство материала позволяет значительно снизить деформацию балки при нагрузках, которые обычно приводят к её изгибу. Для монтажа используются специальные клеевые составы, обеспечивающие надежное сцепление с древесиной, при этом важно соблюдать рекомендации по температурному режиму и времени высыхания клея.
Оптимальная толщина углепластиковой полосы зависит от размеров балки и предполагаемой нагрузки. В большинстве случаев применяют ленты толщиной от 1 до 3 мм, ширина полосы подбирается в зависимости от длины балки и ее предполагаемой работы. Для усиления балки средней длины и с нагрузкой, не превышающей 500 кг на м², достаточно использования ленты шириной 50-80 мм. Для балок, подверженных более сильным воздействиям, применяют более широкие ленты или несколько слоев углепластика.
Процесс установки углепластиковых полос включает следующие этапы: предварительную подготовку поверхности балки (очистка от грязи и пыли), нанесение клея на нижнюю часть балки и последующее приклеивание углепластиковых полос. Важно убедиться, что полоса укладывается ровно и не имеет складок. На время высыхания клея конструкцию необходимо закрепить в фиксированном положении, чтобы избежать смещения материала.
Этот метод эффективен при усилении балок в конструкциях, где важно минимизировать прогиб без замены или усиления самой балки. Он также применяется для ремонта старых деревянных конструкций, восстанавливая их прочность и долговечность.

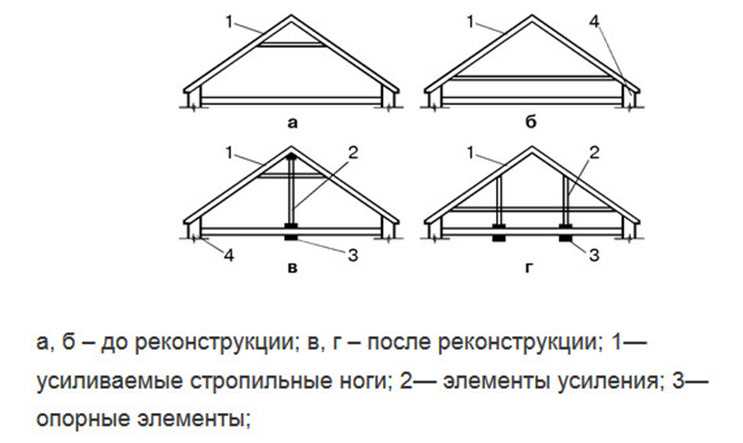

Создание дополнительных опор или стоек под пролетом
1. Размещение опор под пролетом должно учитывать расположение нагрузки и геометрию конструкции. Опоры обычно устанавливают в точках, где прогиб наибольший. Это необходимо для повышения эффективности перераспределения усилий, снижая напряжение на центральной части балки.
2. Типы опор могут быть различными в зависимости от нагрузки и требований к конструкции. Для установки могут быть использованы стойки из стали, железобетона или древесины. Стальные опоры обладают высокой прочностью и компактностью, тогда как деревянные могут быть более экономичными, но требуют дополнительных мероприятий для предотвращения гниения.
3. Расположение стоек важно корректно учитывать в проектировании, чтобы не возникло дополнительных перекосов. Стоек должно быть достаточно, чтобы они равномерно распределяли нагрузку. В случае больших пролётов рекомендуется устанавливать несколько рядов стоек для поддержания баланса.
4. Системы крепления играют ключевую роль в обеспечении стабильности конструкции. Стоит использовать высококачественные анкеры, болты и сварные соединения, чтобы обеспечить долговечность и минимизировать вероятность ослабления креплений со временем. Необходимо проводить регулярные осмотры и при необходимости усиливать крепления.
5. Динамические нагрузки требуют дополнительного внимания при проектировании опор. Например, для деревянных конструкций с большой динамической нагрузкой, таких как мосты или каркасные здания, стоит использовать дополнительные элементы для уменьшения вибраций, чтобы избежать быстрого износа материала.
Создание дополнительных опор или стоек под пролетом – это эффективный способ усилить балку и предотвратить её деформацию под нагрузкой. Важно, чтобы проектирование таких конструктивных изменений проводилось с учётом всех нагрузок, а также особенностей используемых материалов и методов крепления.
Замена части балки на участок с увеличенным сечением
Один из эффективных методов усиления деревянных балок – замена поврежденной или прогибающейся части на участок с увеличенным сечением. Этот способ позволяет локально повысить прочность балки, не заменяя её полностью. Такой подход может быть полезен в случаях, когда традиционные методы, например, подкосы или распорки, не дают желаемого эффекта или невозможны из-за конструктивных ограничений.
При выборе участка для замены важно учитывать следующие параметры:
- Местоположение повреждения: Обычно заменяется участок, расположенный в середине балки, где прогиб наиболее заметен. Также может потребоваться усиление участков, где обнаружены трещины или другие дефекты.
- Увеличение сечения: Для достижения необходимой жесткости сечение нового участка должно быть больше на 25-50% по сравнению с исходной балкой. Это зависит от конкретных нагрузок, которые предполагается выдерживать в дальнейшем.
- Материалы: Для усиления обычно используют древесину с повышенными характеристиками прочности. Также можно использовать композитные материалы, например, древесно-полимерные композиты, которые значительно увеличивают прочность при меньшем весе.
При выполнении замены важно обеспечить правильное соединение нового участка с остальной частью балки. Это может быть достигнуто с помощью металлических соединителей, болтовых креплений или специализированных клеевых составов. Ключевым моментом является обеспечение надежной передачи нагрузки между старой и новой частью, чтобы избежать прогибов на стыке.
Пример расчета: если исходная балка имеет сечение 150×200 мм и прогибает под нагрузкой, можно заменить её часть на участок с сечением 200×250 мм. При этом важно, чтобы увеличенная часть точно совпадала по длине с зоной максимального прогиба. Для увеличения сечения рекомендуется использовать балки из того же типа древесины, чтобы избежать возникновения напряжений в местах соединения.
Рекомендации: Использование метода замены участка с увеличенным сечением требует точных расчетов и может потребовать дополнительных измерений, таких как определение нагрузки, которая будет воздействовать на усиленный участок. Этот подход также стоит применять, если необходимо сохранить внешний вид деревянной конструкции, минимизируя вмешательство в её общую геометрию.
Вопрос-ответ:
Какие основные причины прогиба деревянных балок?
Прогиб деревянных балок может быть вызван несколькими факторами, среди которых наибольшее значение имеет неправильный выбор материала или его недостаточная прочность. Балки также могут прогибаться под действием нагрузки, если она превышает расчетные показатели. Другие причины включают старение древесины, ее усушку, а также неправильный монтаж или отсутствие достаточного крепления.
Какие методы усиления деревянных балок существуют?
Для усиления деревянных балок применяют различные методы. Один из популярных — установка металлических армирующих элементов, таких как стальные уголки или полосы. Также можно использовать клееные деревянные элементы, которые значительно повышают прочность балки. В некоторых случаях на балки устанавливают дополнительные опоры или распорки, чтобы снизить нагрузку на конкретные участки. Еще один способ — это использование бетонных или стальных стяжек, которые также предотвращают дальнейший прогиб.
Как выбрать правильный способ усиления балки в конкретном случае?
Выбор метода усиления зависит от нескольких факторов, включая размеры и расположение балки, а также тип нагрузки. Например, если балка подвергается значительным статическим нагрузкам, может быть разумно использовать стальные конструкции для усиления. Если же речь идет о небольших деформациях из-за возрастных изменений древесины, то достаточно будет применить клееные деревянные элементы или металлические уголки. Важно также учитывать стоимость и сложность работ при выборе метода.
Какие материалы лучше всего использовать для усиления деревянных балок?
Для усиления деревянных балок чаще всего используются сталь, железобетон и клееная древесина. Сталь обладает высокой прочностью и устойчивостью к нагрузкам, что делает ее оптимальным выбором для усиления. Клееная древесина дает возможность улучшить прочность балок без значительного увеличения веса конструкции. Железобетон применяется в случаях, когда необходимо увеличить жесткость балки и снизить ее прогиб.
Какие ошибки нужно избегать при усилении деревянных балок?
Одной из основных ошибок является неправильное распределение нагрузки при усилении балки. Это может привести к избыточному прогибу или даже повреждению конструкции. Также часто допускаются ошибки при выборе материала для усиления — не все виды древесины или металлов подходят для определенных условий эксплуатации. Важно соблюдать расчеты и не экономить на качестве материалов, иначе усиление может не дать нужного результата. Кроме того, неправильный монтаж может привести к ухудшению прочности балки, вместо улучшения.
