Нарушение естественного стока воды приводит к заболачиванию участка, вымыванию плодородного слоя, разрушению дорожек и фундаментов. Чтобы избежать этих проблем, применяются различные системы дренажа, подобранные с учётом типа грунта, рельефа и функционального назначения территории.
Поверхностный дренаж используется для быстрого отвода талой и дождевой воды. Включает линейную и точечную систему. Линейный дренаж прокладывается вдоль дорожек, отмостки и площадок, обычно с использованием пластиковых или бетонных лотков с решётками. Точечный дренаж монтируют под водосточными трубами, в местах скопления воды.
Глубинный дренаж применяется при высоком уровне грунтовых вод. Основан на системе перфорированных труб (дрены), уложенных ниже уровня промерзания грунта с уклоном в сторону водоприёмника. Обязателен при строительстве подпорных стен, террас, а также при посадке влагочувствительных растений.
Вертикальный дренаж используется реже и требует бурения скважин. Эффективен на участках с плотными глинистыми почвами, где классические методы недостаточны. Через фильтрующие колодцы или скважины вода уходит в водоносные горизонты.
Дренажные маты применяются при устройстве зелёных крыш, подпорных конструкций и контейнерных посадок. Состоят из геосинтетических материалов, обеспечивают равномерное распределение и отведение влаги от корневой системы.
Выбор типа дренажа зависит от анализа участка: рельефа, состава почвы, глубины промерзания и уровня подземных вод. Ошибки на этапе проектирования приводят к необходимости полного переделывания системы. Рекомендуется совмещать несколько видов дренажа для достижения устойчивого результата.
Поверхностный дренаж для отвода дождевой воды с участка
Поверхностный дренаж необходим на участках с плотными грунтами, минимальным уклоном или регулярными ливневыми стоками. Он устраняется на этапе планировки территории и включает системы открытых каналов и дождеприёмников, соединённых трубопроводом.
Линейный дренаж представляет собой систему лотков, устанавливаемых вдоль отмостки, дорожек, въездов. Лотки изготавливаются из бетона, пластика или полимербетона, сверху накрываются решётками. Глубина варьируется от 70 до 150 мм, ширина – от 100 до 200 мм. Подключение к дождеприёмным колодцам обеспечивает отвод воды в канализацию или поглотительный колодец.
Точечный дренаж применяется для сбора воды с ограниченной площади: под водосточными трубами, кранами, у гаражей. Используются дождеприёмники с пескоулавливателями. Корпус – пластик или чугун, диаметр сливного патрубка – 110 мм. Рекомендуется установка ревизионных колодцев каждые 10–15 метров.
Минимальный уклон лотков и труб – 2–3%. При меньших значениях вода застаивается, при больших – разрушает покрытие. Для расчёта объёма дренажной системы учитывают среднегодовое количество осадков и площадь водосбора. Например, для крыши 100 м² при осадках 600 мм/год требуется система, способная пропускать 60 м³ воды в год.
При проектировании избегают пересечений с газонами и клумбами. Рекомендуется прокладывать лотки вдоль твердых покрытий с обязательной установкой грязеуловителей. Очистка систем проводится не реже двух раз в год – весной и осенью.
Линейный дренаж вдоль дорожек и отмосток
Линейный дренаж предназначен для быстрого отвода поверхностных вод с твердых покрытий – дорожек, площадок, отмосток. Используются пластиковые или бетонные лотки с металлическими или полимерными решетками. Глубина установки – не менее 30 см от уровня земли, уклон дренажной линии – 1–2 % по направлению к сборному колодцу или канализации.
Лотки монтируются по краям мощения, вровень с поверхностью. Под ними устраивают бетонное основание толщиной от 10 см. При установке вдоль отмостки важно предусмотреть удаление воды за её пределы, чтобы не создавать дополнительную нагрузку на фундамент.
Для предотвращения засоров применяются пескоуловители, которые устанавливаются в начале дренажной линии. Рекомендуется ежегодная очистка от накоплений. При расчете длины учитываются все водосборные участки: каждый погонный метр способен обслуживать до 10 м² поверхности при умеренных осадках.
Для повышения надёжности в зонах с проездом автомобилей используют лотки с классом нагрузки не ниже C250. На пешеходных дорожках допустимы облегчённые варианты (A15–B125). В местах с высоким уровнем грунтовых вод линейный дренаж дополняется трубчатым дренажом для глубокого отвода.
Точечный дренаж для сбора воды с отдельных зон
Точечный дренаж применяют для локального отвода воды с ограниченных участков – у водосточных труб, под краном, возле входных групп, на бетонных площадках. Он представляет собой систему дождеприёмников, соединённых с трубами и отводящими воду в общий дренаж или ливневую канализацию.
Основной элемент – точечный приёмник воды (дренажный колодец), монтируемый в месте скопления стока. Корпус изготавливают из пластика или бетона. Для устойчивости устанавливают на бетонное основание. Сверху устанавливается съёмная решётка, препятствующая засорению. Оптимальная глубина монтажа – 30–50 см в зависимости от интенсивности осадков.
Соединение приёмников с дренажными трубами выполняется герметично. Для надёжности используются раструбные соединения и резиновые уплотнители. Трубы укладываются с уклоном 2–3 см на метр, направленным к основному коллектору или поглотительному колодцу.
Для обслуживания точечного дренажа предусматриваются смотровые колодцы. Засорение происходит при попадании листвы, песка и мусора, поэтому необходим регулярный осмотр и чистка минимум дважды в сезон. Решётки рекомендуется выбирать съёмные, чугунные или из армированного пластика.
При проектировании учитываются уровень промерзания грунта, перепады рельефа и расположение других инженерных систем. Глубина заложения должна исключать промерзание сточных труб. При высоком уровне грунтовых вод система дополняется обратными клапанами.

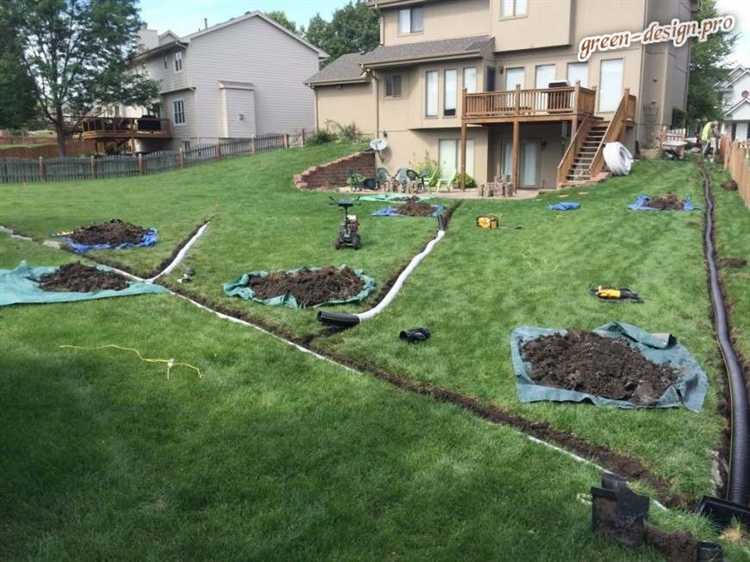

Глубинный дренаж при высоком уровне грунтовых вод
Глубинный дренаж необходим на участках с уровнем грунтовых вод выше 1,5 м от поверхности, особенно в местах с глинистыми и суглинистыми почвами. Система предотвращает затопление фундамента, разрушение дорожек и гибель растений с чувствительной корневой системой.
Основные элементы глубинного дренажа:
- Дренажные трубы (перфорированные ПНД или ПВХ) диаметром 100–200 мм.
- Гравийная или щебёночная обсыпка фракцией 20–40 мм.
- Геотекстиль плотностью 150–200 г/м² для защиты от заиливания.
- Смотровые и поворотные колодцы для обслуживания.
Схема укладки труб:
- Глубина заложения – 0,8–1,5 м, ниже уровня промерзания.
- Уклон в сторону коллектора – не менее 2 см на погонный метр.
- Расстояние между дренами – 5–10 м, зависит от состава почвы и уклона участка.
- Засыпка – послойно: песок, гравий, затем геотекстиль, сверху – грунт.
- в ливневую канализацию;
- в поглотительный колодец глубиной от 2 м;
- в накопительную ёмкость с насосной станцией (при отсутствии естественного уклона).
При проектировании важно учитывать:
- Гидрогеологические изыскания – для определения глубины залегания вод и типа почвы.
- Рельеф участка – для планировки самотечного отвода.
- Отдалённость строений – система не должна проходить ближе 1,5 м к фундаменту.
Французский дренаж как скрытая система отвода влаги

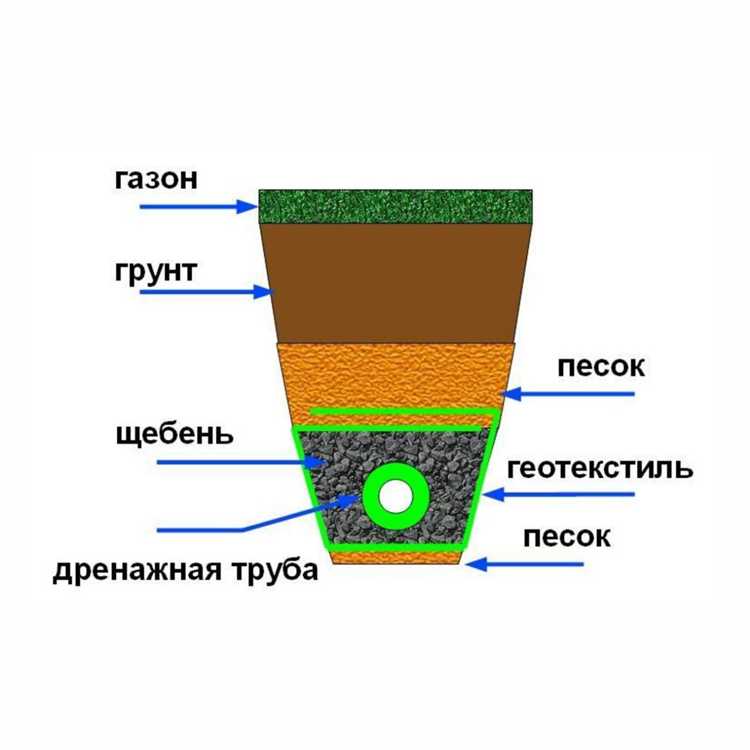

Французский дренаж представляет собой траншею, заполненную щебнем или гравием, в которую уложена перфорированная труба. Основное назначение – сбор и отвод грунтовых и дождевых вод от фундаментов, подпорных стен, садовых дорожек и других элементов участка.
Глубина закладки системы варьируется от 50 см до 1,2 м, в зависимости от особенностей грунта и уровня грунтовых вод. Ширина траншеи – не менее 30 см. Уклон трубы должен составлять 1–2 см на каждый метр длины для стабильного самотечного отвода воды.
В качестве фильтрующего слоя используется щебень фракцией 20–40 мм. Для защиты от заиливания труба и щебень оборачиваются геотекстилем плотностью не менее 100 г/м². Такой подход увеличивает срок службы системы до 20 лет без необходимости вскрытия.
Рекомендуется: использовать трубы с продольными щелями, которые эффективнее распределяют нагрузку и менее подвержены засорению. При укладке избегать острых изгибов – они затрудняют движение воды и ускоряют износ конструкции.
Монтаж французского дренажа особенно оправдан на участках с глинистыми почвами, в зонах стока с мощением и у строений без цоколя.
Использование дренажных колодцев для сбора и распределения воды
Дренажные колодцы представляют собой вертикальные шахты с перфорированными стенками, предназначенные для сбора излишков грунтовых и поверхностных вод. Они устанавливаются в местах с повышенной влажностью или в низинах участка, где скапливается вода.
Размер колодца определяется исходя из объёма воды, который необходимо отводить. Для частных участков обычно применяют диаметры от 0,6 до 1,2 метра и глубину до 3 метров. Колодец заполняют крупным гравием или щебнем для фильтрации воды и предотвращения попадания мусора внутрь системы.
Монтаж начинается с рытья котлована с ровными стенами, после чего устанавливается корпус колодца из бетонных колец или пластиковых модулей с отверстиями для проникновения воды. Для защиты от заиливания используют геотекстиль.
Дренажные колодцы объединяются с системой дрен, которые подводят воду к шахтам. Собранная вода либо уходит в фильтрационные слои, либо отводится в общий водосток или накопитель. Важно предусмотреть крышку для колодца, чтобы предотвратить попадание посторонних предметов и обеспечить доступ для очистки.
Регулярное обслуживание колодцев – промывка и удаление ила – продлевает срок службы системы и сохраняет эффективность отвода воды. Оптимальное размещение колодцев рассчитывается с учётом рельефа участка и характеристик почвы.
Вопрос-ответ:
Какие существуют основные виды дренажа в ландшафтном дизайне?
Существует несколько типов дренажа, которые применяют для отвода лишней влаги с участка. Это поверхностный дренаж, при котором вода собирается и уходит с поверхности земли; глубинный дренаж, где устанавливают трубы или канавы под землёй для отвода воды из почвы; а также комбинированные системы, которые соединяют оба варианта. Каждый вид выбирают в зависимости от особенностей участка и целей.
В чем разница между поверхностным и глубинным дренажом?
Поверхностный дренаж собирает воду с земли, например, с газонов или дорожек, и отводит её через канавы или лотки. Он предотвращает застой воды на поверхности и размыв почвы. Глубинный дренаж устроен так, что под землёй прокладывают трубы или другие конструкции, которые забирают излишки влаги из почвы, что помогает улучшить её структуру и предотвратить переувлажнение корней растений. Выбор зависит от характера грунта и типа растений.
Для каких территорий лучше всего подходит дренаж с пластиковыми трубами?
Дренаж с пластиковыми трубами хорошо подходит для участков с плотной или глинистой почвой, где вода задерживается и не впитывается быстро. Такие трубы устанавливают под землёй, чтобы отводить воду из грунта и предотвращать заболачивание. Этот способ помогает защитить растения от загнивания корней и улучшить условия для их роста. Он часто используется на участках с неровным рельефом или возле построек.
Как правильно выбрать дренажную систему для дачного участка с суглинистой почвой?
Для суглинистой почвы, которая склонна к задержке влаги, рекомендуют комбинированный дренаж. Это значит, что устанавливают как поверхностные канавы или лотки, так и глубинные трубы. Сначала убирают лишнюю воду с поверхности, а затем обеспечивают отвод влаги из-под земли. При выборе учитывают уклон участка, глубину залегания грунтовых вод и тип посадок. Также важно правильно провести планировку, чтобы дренаж работал без сбоев.
Какие ошибки часто допускают при установке дренажа на участке?
Часто неправильно рассчитывают уклон труб или канав, из-за чего вода может застаиваться и дренаж перестаёт работать. Ещё одна ошибка — недостаточная глубина установки труб, из-за чего они не захватывают влажный слой почвы. Иногда используют неподходящие материалы, которые быстро забиваются или разрушаются. Нельзя забывать и про фильтрующие слои — без них трубы забиваются грязью. Все эти недочёты снижают эффективность системы и требуют дополнительных затрат на ремонт.
