Клей для газобетона представляет собой специально разработанную сухую смесь, предназначенную для надежного сцепления блоков с минимальным расходом материала. В его составе присутствуют портландцемент, кварцевый песок мелкой фракции, полимерные добавки и специальные пластификаторы. Именно сочетание этих компонентов обеспечивает высокую адгезию и пластичность, позволяя наносить слой толщиной всего 1–3 мм.
Портландцемент служит основным связывающим элементом, отвечающим за прочность клеевого слоя после затвердевания. Кварцевый песок регулирует структуру и уменьшает усадочные деформации. Полимерные добавки повышают эластичность и устойчивость к влаге, что важно для долговечности конструкции.
Оптимальный состав клея гарантирует быстрый набор прочности – до 70% за первые сутки, что сокращает время монтажа. Помимо механических характеристик, клей обладает морозостойкостью и низким водопоглощением, что сохраняет геометрию швов при сезонных перепадах температуры. Для качественного результата важно соблюдать пропорции смеси и рекомендованный производителем температурный режим при работе.
Состав клея для газобетона: основные компоненты и свойства
Цемент – базовый вяжущий компонент, обеспечивающий прочность сцепления. Обычно применяется портландцемент с высокой степенью помола для улучшения адгезии.
Минеральные наполнители (известняковая мука, кварцевый песок) регулируют плотность и снижают усадку клеевого слоя, повышая долговечность соединения.
Полимерные добавки (водные дисперсии полимеров) улучшают эластичность и адгезию клея к газобетону, предотвращают появление трещин и увеличивают водостойкость.
Пластификаторы уменьшают водоцементное отношение без снижения удобоукладываемости, что повышает прочность и сокращает время схватывания.
Модификаторы морозостойкости позволяют использовать клей в условиях пониженных температур без потери рабочих характеристик.
Антифлокулянты обеспечивают равномерное распределение компонентов и препятствуют расслаиванию смеси, что важно для равномерного слоя и надежного соединения.

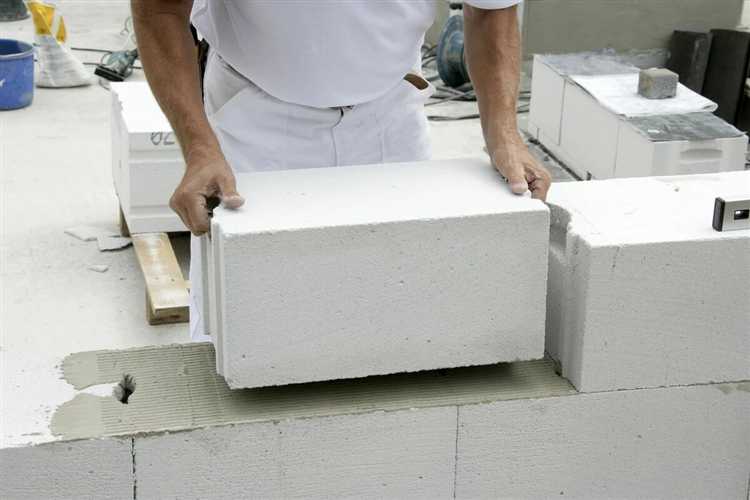

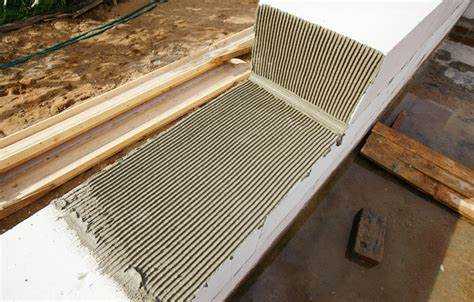

Клей для газобетона характеризуется тонкой фракцией и низкой толщиной наносимого слоя – 1-3 мм. Это снижает теплопотери в шве и исключает «мостики холода».
Правильный подбор компонентов обеспечивает быстрое схватывание, высокую прочность сцепления и устойчивость к внешним воздействиям – влаге, морозу, вибрациям.
Характеристика портландцемента в составе клея для газобетона
Портландцемент обеспечивает связующую основу клеевого состава, влияя на прочность и долговечность швов. В клеях для газобетона применяется цемент с нормированной прочностью не ниже М400. Такой цемент гарантирует достижение необходимой прочности сцепления с пористой структурой блоков.
Оптимальный химический состав содержит минимальное количество свободной извести и сульфатов, чтобы избежать образования трещин и коррозии армирующих элементов. Частицы цемента должны иметь высокую дисперсность – мельчайший помол улучшает однородность смеси и уменьшает время схватывания.
Портландцемент в клее способствует контролируемому набору прочности, что важно для сохранения геометрии швов и предотвращения деформаций. Влажность смеси не должна превышать 10%, чтобы избежать снижения адгезии и образования усадочных трещин.
Для повышения водостойкости и морозостойкости клеевого слоя в портландцемент вводят минеральные добавки и модификаторы. Рекомендуется использование цемента с маркировкой по водонепроницаемости не ниже W4 и морозостойкости F50, что соответствует условиям эксплуатации газобетонных конструкций в умеренном климате.
Соблюдение правильного дозирования цемента и качественное его смешивание с другими компонентами клея обеспечивают равномерное распределение связующего и предотвращают расслоение, что положительно влияет на прочность сцепления и долговечность кладки.
Роль песка и его фракционный состав в клеевых смесях
Песок – ключевой компонент клея для газобетона, обеспечивающий прочность и пластичность. Оптимальный размер зерен находится в диапазоне 0,1–0,5 мм, что обеспечивает равномерное распределение и минимизирует образование пустот.
Использование тонкозернистого песка снижает водопотребление и повышает адгезию к газобетонным блокам, но избыток мелких частиц ухудшает подвижность смеси и увеличивает риск усадки.
Грубозернистый песок (более 0,5 мм) повышает прочность клея за счет механического сцепления, но ухудшает однородность состава и снижает удобоукладываемость. Баланс фракций тонких и средних частиц обеспечивает оптимальный результат.
Рекомендуется применять просеянный песок с коэффициентом крупности 1,5–2,0, что гарантирует хорошее уплотнение и минимальные пустоты. Песок с избыточным содержанием пыли и глинистых включений снижает прочность сцепления и увеличивает время схватывания.
Для повышения долговечности клеевой смеси важно контролировать влажность песка, оптимальный уровень – 3–5%. Сухой песок способствует лучшему связыванию компонентов и равномерному затвердеванию.
Добавки и модификаторы: влияние на пластичность и адгезию
Пластификаторы на основе нафталансульфонатов и поликарбоксилатов уменьшают водопотребность клея на 10–15%, повышая его подвижность без потери прочности. Это улучшает удобство нанесения и равномерное распределение смеси по поверхности газобетона.
Уплотнители и загустители, такие как целлюлозные эфиры и полиакрилаты, регулируют вязкость, предотвращая расслаивание и стекание клея. Оптимальная доза – 0,1–0,3% от массы сухой смеси.
Адгезионные добавки (к примеру, латексные дисперсии) увеличивают сцепление клея с ячеистым бетоном за счет повышения эластичности пленки после высыхания. Эффективное содержание – 1–3%, что снижает риск появления микротрещин при усадке.
Модификаторы времени схватывания регулируют скорость твердения клеевой массы. Замедлители (например, сульфаты) дают больше времени для выравнивания блока, а ускорители (например, хлористый кальций) подходят для холодного климата, где требуется быстрое схватывание.
Важно соблюдать дозировку добавок, так как превышение может привести к ухудшению прочностных характеристик и снижению морозостойкости клеевого состава.
Водоцементное соотношение и его значение для прочности клея
При снижении ВЦС ниже 0,4 смесь становится слишком сухой, ухудшается её адгезия и однородность, что приводит к появлению микротрещин и снижению прочности сцепления с блоками. При увеличении ВЦС выше 0,6 происходит избыточное содержание воды, что снижает плотность цементного камня после затвердевания, снижая прочность и повышая пористость.
Для достижения максимальной прочности клея важно обеспечить достаточную влажность для полного гидратирования цемента, при этом избегая переувлажнения. Водоцементное соотношение влияет на время схватывания и удобоукладываемость смеси. При правильном ВЦС обеспечивается равномерное распределение частиц, что улучшает адгезию и уменьшает усадочные деформации.
Рекомендуется использовать дозаторы воды и цемента для контроля ВЦС на производстве, а при приготовлении клея на стройплощадке строго соблюдать пропорции, указанные в технической документации. Контроль ВЦС помогает обеспечить стабильное качество клеевой смеси и соответствие её прочностным характеристикам, необходимым для надежного монтажа газобетонных блоков.
Как компоненты клея обеспечивают паропроницаемость и морозостойкость
Паропроницаемость и морозостойкость клеевого состава для газобетона напрямую зависят от выбора и пропорций основных компонентов.
- Цемент: определяет механическую прочность и устойчивость к температурным перепадам. Портландцемент с мелкодисперсным помолом повышает морозостойкость за счет плотного сцепления с ячейками газобетона, но его содержание не должно превышать 25-30%, чтобы не снизить паропроницаемость.
- Минеральные наполнители (песок, микрокальцит): создают структуру с открытыми порами, через которые свободно проходит водяной пар. Рекомендуется использование кварцевого песка с зернами 0,1-0,3 мм в пропорции 40-50% от сухой смеси.
- Полимерные добавки (например, водные дисперсии полимеров): повышают адгезию и эластичность, уменьшая вероятность микротрещин при замерзании. Их количество варьируется в пределах 3-6%, чтобы сохранить воздухопроницаемость.
- Модификаторы морозостойкости (например, гидрофобизаторы на основе силиконов): снижают водопоглощение, предотвращая накопление влаги внутри клеевого слоя. Нормы введения – около 1-2% от массы смеси.
Соотношение компонентов подбирается так, чтобы структура затвердевшего клея оставалась пористой, но не слишком рыхлой, что обеспечивает:
- Свободный выход пара из стенового блока через клеевой шов.
- Минимизацию влагонакопления, снижающего риск вымерзания.
- Долговременное сохранение адгезии при циклах заморозки и оттаивания.
Оптимальный баланс достигается при соотношении цемент:наполнитель:полимер примерно 1:1.5:0.05 по массе, с обязательным контролем влажности и качеством смешивания для равномерного распределения компонентов.
Влияние состава клея на скорость схватывания и усадочные процессы
Основной фактор, определяющий скорость схватывания клея для газобетона, – содержание цемента и добавок-ускорителей. Чем выше доля портландцемента, тем быстрее происходит гидратация и образование прочной структуры. Оптимальный диапазон цемента в составе – 50–60%. Добавки на основе сульфата кальция (гипс) регулируют время начального схватывания, снижая риск преждевременного затвердевания.
Пластификаторы и модификаторы улучшают распределение клея по поверхности блока, уменьшая водоцементное соотношение, что снижает усадочные деформации. Вода в составе не должна превышать 12–14% от массы сухой смеси, иначе увеличивается вероятность образования микротрещин при высыхании.
Для контроля усадки важна равномерность кристаллизации гидратов. Включение латексных и полимерных добавок формирует эластичную пленку, компенсирующую внутренние напряжения. При использовании модификаторов сокращается усадка до 0,1–0,2 мм/м, тогда как традиционные смеси показывают усадочные деформации до 0,5 мм/м.
Рекомендуется избегать избытка суперпластификаторов, так как при высоких концентрациях увеличивается скорость схватывания, но возрастает риск образования усадочных трещин из-за слишком быстрого испарения влаги. Баланс между ускорителями и пластификаторами определяет долговечность и адгезию клея.
Для снижения усадки следует использовать добавки, задерживающие испарение влаги, например, микрокремнезем, который улучшает плотность структуры и повышает морозостойкость. Такая корректировка состава позволяет уменьшить деформации без потери скорости схватывания.
Вопрос-ответ:
Из каких компонентов обычно состоит клей для газобетона?
Клей для газобетона состоит из цемента, песка тонкого помола, различных полимерных добавок и химических присадок, которые улучшают сцепление и водоудерживающие свойства. Полимерные вещества помогают повысить эластичность и адгезию, что обеспечивает прочное соединение блоков газобетона между собой.
Какие свойства клея влияют на качество кладки из газобетона?
Главные свойства клея, влияющие на качество кладки, — это пластичность, быстрое схватывание, способность удерживать влагу и высокая прочность после затвердевания. Хороший клей позволяет наносить тонкий равномерный слой, что сокращает теплопотери и обеспечивает надежное сцепление между блоками без образования холодных мостиков.
Можно ли использовать обычный цементный раствор вместо специализированного клея для газобетона?
Хотя цементный раствор и применяется в строительстве, для газобетона лучше использовать специализированный клей. Он наносится более тонким слоем, что уменьшает расход материала и улучшает теплоизоляцию стены. Кроме того, клей обладает свойствами, которые компенсируют усадку газобетона, уменьшая риск появления трещин и повышая долговечность конструкции.
Какие добавки в составе клея помогают повысить его устойчивость к влаге?
В состав клея для газобетона включают гидрофобные добавки, которые уменьшают водопоглощение, а также специальные полимерные модификаторы, улучшающие адгезию и защиту от влаги. Эти компоненты создают на поверхности блоков тонкую, но прочную пленку, которая препятствует проникновению воды, сохраняя теплоизоляционные свойства и предотвращая разрушение кладки под воздействием влаги.
Загрузка...
