Контактор на 380В применяется для управления мощными нагрузками в трехфазных цепях. Его коммутационные возможности позволяют безопасно включать и отключать электродвигатели, нагревательные элементы и другие силовые устройства. Однако корректное подключение контактора к кнопочной станции Пуск-Стоп требует точного понимания схемы управления и принципов работы вспомогательных контактов.
Для запуска и остановки оборудования используются кнопки с нормально разомкнутыми (Пуск) и нормально замкнутыми (Стоп) контактами. Эти кнопки подключаются к управляющей цепи, питающей катушку контактора. Питание катушки, как правило, осуществляется от одной из фаз через понижающий трансформатор или напрямую, если катушка рассчитана на 220В или 380В.
Основная задача – обеспечить фиксацию контактора во включенном состоянии после отпускания кнопки Пуск. Для этого в схему включается вспомогательный нормально разомкнутый контакт самого контактора, соединенный параллельно кнопке Пуск. Такая схема реализует так называемое самоподхватывание.
Важно правильно подобрать номинал автоматического выключателя, защищающего цепь, а также проверить сечение проводов, чтобы исключить перегрев и падение напряжения. Особое внимание следует уделить маркировке контактов на клеммной колодке контактора: катушка обозначается как A1 и A2, силовые контакты – L1, L2, L3 и T1, T2, T3, а вспомогательные – в формате 13–14, 21–22 и т.д.
Выбор контактора по току и напряжению сети
Контактор для подключения к сети 380В подбирается по номинальному напряжению цепи питания катушки и рабочему току, который должен превышать максимальный ток подключаемой нагрузки минимум на 15–20%.
- Для трёхфазной сети 380В выбирайте контакторы с напряжением главной цепи 690В – это стандарт для оборудования, работающего в трёхфазных установках, с учётом коммутационных перенапряжений.
- Катушка управления может быть рассчитана на 220В или 380В, в зависимости от схемы управления. Если кнопочный пост Пуск/Стоп подключён к фазе и нулю, требуется катушка на 220В.
- Номинальный ток контактора выбирается по току потребителя. Например, для трёхфазного электродвигателя мощностью 5,5 кВт (cosφ = 0,8, КПД ≈ 0,9) рабочий ток составит около 11 А. Контактор следует выбирать с номиналом не менее 16 А.
- Для индуктивной нагрузки (двигатели, трансформаторы) обязательно учитывать тип категории применения: AC-3 для электродвигателей. Контакторы с одинаковым током, но разной категорией, имеют разные ресурсы и допустимые пусковые токи.
- Рекомендуется выбирать изделие с запасом по току, особенно при частых пусках – это уменьшает тепловую нагрузку и продлевает срок службы контактов.
- Учитывайте климатическое исполнение и температурный режим: для эксплуатации при температуре ниже -25°C требуются специальные исполнения с подогревом или морозостойкими материалами.
Определение схемы управления с кнопками Пуск и Стоп
Схема управления контактором с кнопками «Пуск» и «Стоп» реализуется по принципу самоподхвата. Для её построения потребуется нормально разомкнутая кнопка «Пуск», нормально замкнутая кнопка «Стоп», контактор с управляющей катушкой на 220В или 380В и один вспомогательный контакт контактора.
Нормально замкнутая кнопка «Стоп» подключается последовательно в цепь питания катушки. Кнопка «Пуск» подключается параллельно вспомогательному контакту контактора. Это обеспечивает удержание катушки под напряжением после отпускания кнопки «Пуск».
При нажатии «Пуск» подаётся питание на катушку контактора, его главные контакты замыкаются, и одновременно замыкается вспомогательный контакт, удерживающий цепь. При отпускании «Пуск» катушка продолжает оставаться под напряжением через вспомогательный контакт.
Нажатие кнопки «Стоп» разрывает цепь питания катушки, контактор отключается, вспомогательный контакт размыкается, схема возвращается в исходное состояние. Обязательно учитывается номинальное напряжение катушки: при 380В – фаза подключается через кнопки, нейтраль отсутствует; при 220В – в схеме используется нейтраль.
Проводники управления подбираются сечением не менее 0,75 мм², использовать автоматы в цепи управления нецелесообразно – защита реализуется в силовой части. Для исключения ложных срабатываний контакты кнопок должны быть рассчитаны на коммутацию переменного напряжения не ниже 250В.
Расположение и маркировка контактов на корпусе контактора
На корпусе контактора 380В чётко обозначены силовые и управляющие контакты. Основные (силовые) контакты для подключения фаз обозначаются как L1, L2, L3 на входе и T1, T2, T3 на выходе. Эти шесть клемм размещены на противоположных сторонах корпуса – входные сверху, выходные снизу.
Контакты вспомогательной цепи управления, используемые для подключения кнопок «Пуск» и «Стоп», маркируются как 13/14 (нормально открытый) и 21/22 (нормально закрытый). Они располагаются сбоку или на фронтальной части корпуса и физически отделены от силовых контактов для упрощения разводки.
Катушка управления имеет два контакта, обозначенных как A1 и A2. Обычно A1 находится слева или сверху, A2 – справа или снизу. Эти контакты питаются напряжением, соответствующим номиналу катушки, например, 220В или 380В AC. Перед подключением необходимо убедиться в правильном напряжении, указанном на шильдике контактора.
Обозначения наносятся литерами и цифрами, отформованными на пластике корпуса или выгравированными на металлических планках рядом с клеммами. Для предотвращения ошибок при монтаже важно сверяться с паспортом изделия и электрической схемой.

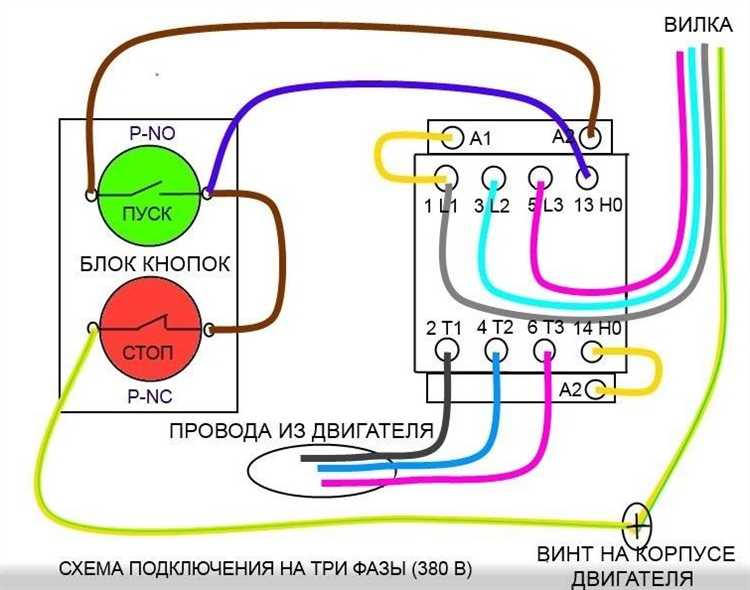

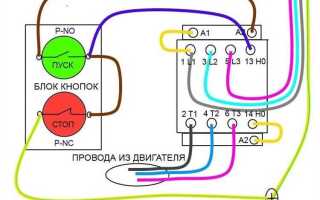

Схема подключения катушки контактора к кнопкам
Для управления катушкой контактора 380В с помощью кнопок «Пуск» и «Стоп» применяется стандартная схема с самоблокировкой. Контакторы обычно имеют управляющую катушку на 220В или 380В переменного тока, подключаемую через нормально-замкнутую кнопку «Стоп» и нормально-разомкнутую «Пуск».
- Фаза подключается к верхнему контакту кнопки «Стоп».
- Выход с нижнего контакта «Стоп» подается на один из контактов кнопки «Пуск».
- Выходной контакт «Пуск» соединяется с одним концом катушки контактора и одновременно с одним из нормально-разомкнутых вспомогательных контактов контактора (контакт самоблокировки).
- Второй конец катушки подключается к нулю (при питании катушки 220В) или ко второй фазе (при 380В).
- Вспомогательный контакт контактора соединяется параллельно кнопке «Пуск», чтобы сохранять питание катушки после отпускания кнопки.
При нажатии «Пуск» цепь замыкается, катушка срабатывает, замыкает вспомогательный контакт, обеспечивая самоблокировку. При нажатии «Стоп» цепь разрывается, катушка обесточивается, контактор отключается. Важно убедиться в соответствии напряжения катушки с управляющей цепью.
Учет нулевого провода в трехфазной системе при подключении
При подключении контактора 380В через кнопку Пуск-Стоп критически важно правильно учитывать наличие и использование нулевого провода. В трехфазной системе с рабочим напряжением 380В нулевой провод необходим для питания управляющей цепи, если используются катушки на 220В.
Ноль должен поступать из общего распределительного щита, где реализована система TN-C-S или TN-S. При этом важно, чтобы нулевой провод был хорошо заземлён и имел минимальное сопротивление. Категорически недопустимо брать ноль с соседних розеток или несертифицированных ответвлений.
Для контроля цепи управления рекомендуется использовать автомат защиты, подключённый к фазе и нулю. Кнопки Пуск и Стоп размещаются в разрыв фазного провода, а ноль напрямую подаётся на катушку. При этом сечение провода для нуля должно соответствовать расчетной нагрузке и быть не меньше 1.5 мм² при медной жиле.
При отсутствии нуля необходимо использовать катушку на 380В и организовать подачу с двух разных фаз. Однако такой вариант требует дополнительной изоляции управляющих элементов и повышенного внимания к межфазному напряжению.
Рекомендация: Всегда проверяйте наличие и целостность нулевого проводника перед подключением. Используйте индикаторы фазы и мультиметры для исключения ошибок. Помните, что правильная организация нулевого провода – это не только корректная работа схемы, но и безопасность оборудования и персонала.
Подключение удерживающего контакта для автозахвата
Удерживающий контакт (или вспомогательный контакт контактора) необходим для автоматического фиксации цепи после нажатия кнопки Пуск. Для подключения удерживающего контакта используется одна из групп контактов контактора, обычно нормально разомкнутые (НО).
Схема подключения предполагает включение удерживающего контакта параллельно кнопке Пуск. При нажатии кнопки Пуск цепь питания катушки контактора замыкается, контактор включается и одновременно замыкает удерживающий контакт. После отпускания кнопки Пуск ток продолжает поступать через удерживающий контакт, обеспечивая удержание контактора во включённом состоянии.
Для корректной работы удерживающего контакта его необходимо подключать к той же цепи, что и кнопку Пуск, учитывая полярность и номинальное напряжение катушки контактора (в данном случае 380 В). Удерживающий контакт должен выдерживать рабочий ток катушки и иметь соответствующую маркировку (например, 13-14 для НО).
Важно исключить возможность замыкания удерживающего контакта при нажатой кнопке Стоп. Кнопка Стоп включается последовательно с цепью катушки, разрывая питание при нажатии и размыкая цепь удерживающего контакта. Таким образом, при срабатывании кнопки Стоп катушка обесточивается, контактор отключается, и удерживающий контакт возвращается в исходное состояние.
При монтаже уделяйте внимание надежности соединений и качеству изоляции. Ошибки в подключении удерживающего контакта приводят к заеданию контактора или невозможности отключения. Проверяйте работоспособность схемы на холостом ходе перед эксплуатацией.
Проверка схемы управления до подачи напряжения
Перед подачей питания необходимо убедиться в правильности монтажа цепи управления контактором. Для начала отключите питание на распределительном щите и проверьте целостность проводников, соединяющих кнопку «Пуск», кнопку «Стоп» и катушку контактора. Используйте мультиметр в режиме прозвонки цепей, чтобы исключить обрывы и короткие замыкания.
Особое внимание уделите проверке контактов кнопок. Контакт «Пуск» должен замыкаться при нажатии, обеспечивая непрерывность цепи на катушку. Контакт «Стоп» – размыкаться, прерывая цепь. Проверьте соответствие маркировки на клеммах с электрической схемой. Неправильное подключение может привести к ложным срабатываниям или отсутствию управления.
Заземляющий провод должен быть проложен отдельно от силовых кабелей, исключая наведённые помехи, что особенно важно при напряжении 380 В. Проверьте отсутствие повреждений изоляции, чтобы исключить ток утечки и риск короткого замыкания.
Испытайте кнопку «Стоп» на функциональность механического размыкания, нажимая её вручную и контролируя отсутствие контакта между клеммами. Для кнопки «Пуск» замыкание контактов при нажатии должно быть надёжным и без дребезга.
Перед включением питания измерьте сопротивление катушки контактора, оно должно соответствовать паспортным данным, обычно в диапазоне от 20 до 50 Ом в зависимости от модели. Несоответствие сигнализирует о повреждении или обрыве обмотки.
Обязательно проверьте наличие сигнального освещения (если предусмотрено) и его правильное включение в схему управления. Неправильная коммутация сигнальных цепей снижает безопасность эксплуатации.
Поиск и устранение типичных ошибок при подключении
Неверное подключение фаз – частая ошибка при работе с контакторами на 380В. Проверяйте соответствие фаз на клеммах контактора и электропитания с помощью фазометра. Перепутанные фазы могут привести к неправильному вращению двигателя или отказу в работе.
Ошибки в подключении кнопок Пуск и Стоп проявляются в том, что кнопка Стоп может быть подключена параллельно, а не последовательно с катушкой контактора. Это нарушает принцип размыкания цепи и не дает разорвать ток при нажатии. Контакт Стоп должен быть нормально замкнутым, Пуск – нормально разомкнутым.
Отсутствие защиты катушки контактора приводит к быстрому выходу из строя при возникновении перенапряжений. Рекомендуется установка варистора или диода, а также плавкого предохранителя на цепь управления, что повышает надежность.
Неправильное подключение цепей управления вызывает самоподхват контактора или его отсутствие срабатывания. Проверьте схему: катушка должна включаться только после замыкания кнопки Пуск и размыкания кнопки Стоп, а цепь самоподхвата – через вспомогательный нормально разомкнутый контакт контактора.
Нарушение качества контактных соединений вызывает искрение и нагрев. Все соединения необходимо тщательно затягивать, использовать клеммники с пружинным зажимом или винтовым, а при необходимости применять контактную пасту для снижения окисления.
Отсутствие проверки целостности катушки
Игнорирование рекомендаций по последовательности подключения
Вопрос-ответ:
Как правильно подключить контактор на 380 В через кнопку Пуск-Стоп?
Для подключения контактора к кнопке Пуск-Стоп сначала нужно убедиться, что питание 380 В отключено. Затем подсоединяют фазные провода к клеммам контактора согласно схеме. Кнопка Пуск подключается параллельно катушке контактора через нормально разомкнутый контакт, а кнопка Стоп — через нормально замкнутый контакт. При нажатии Пуск происходит подача питания на катушку, замыкается цепь и контактор включается. При нажатии Стоп цепь разрывается, и контактор отключается.
Какие меры безопасности нужно соблюдать при монтаже кнопки Пуск-Стоп с контактором на 380 В?
Перед началом работы необходимо полностью обесточить цепь. Следует использовать подходящие инструменты с изолированными ручками и проверять отсутствие напряжения индикатором. Монтаж следует выполнять в сухом помещении и использовать защитные кожухи для предотвращения случайных прикосновений. Также важно правильно подобрать номиналы аппаратов, чтобы избежать перегрузок и коротких замыканий. После установки рекомендуется проверить работу схемы без нагрузки.
Почему контактор не включается при нажатии кнопки Пуск в схеме с 380 В?
Если контактор не включается, возможны несколько причин. Во-первых, может отсутствовать питание на катушку — стоит проверить подачу напряжения и целостность проводов. Во-вторых, неисправна сама катушка контактора или кнопка Пуск. В-третьих, возможно, нарушена схема подключения, например, кнопка Пуск подключена неправильно или есть обрыв цепи. Также стоит проверить исправность предохранителей и автоматов, защищающих цепь.
Как выбрать подходящий контактор для управления двигателем 380 В через кнопку Пуск-Стоп?
Выбор контактора зависит от мощности и тока двигателя. Необходимо учитывать пусковой ток, который может значительно превышать рабочий. Контактор должен иметь номинал, превышающий максимальный ток нагрузки с запасом не менее 25%. Кроме того, важно учитывать напряжение катушки управления — оно должно соответствовать напряжению схемы (в данном случае 380 В или, чаще, 220 В для катушки). Также стоит обратить внимание на класс защиты и количество контактов для дополнительного функционала.
