Как подключить встраиваемый духовой шкаф

Для установки и подключения встраиваемого духового шкафа необходимы базовые знания о монтаже электрических и газовых приборов, а также соблюдение ряда стандартов безопасности. Духовой шкаф можно подключить как к электрической сети, так и к газовому оборудованию. Важно учесть, что любые манипуляции с электричеством и газом требуют осторожности и точного следования инструкции, чтобы избежать опасных ситуаций.

При подключении электрического духового шкафа нужно прежде всего удостовериться, что в кухне есть подходящая розетка с заземлением, а проводка выдерживает нагрузку. Рекомендуемая мощность для большинства моделей духовых шкафов составляет от 2,5 до 4 кВт. Для подключения к сети используется кабель сечением не менее 2,5 мм², и он должен быть защищён автоматическим выключателем с номиналом 16 А.

В случае газового подключения важно, чтобы газовый шланг был выбран в соответствии с требованиями модели и локальными стандартами безопасности. Для этого потребуется использовать шланг, который сертифицирован для работы с природным газом. Также следует проверить, чтобы шланг был достаточно длинным для безопасного подключения и не подвергался перегибам. Обязательно необходимо проверить герметичность соединений после монтажа, используя мыльный раствор для выявления возможных утечек.

При соблюдении всех этих условий можно успешно установить духовой шкаф, обеспечив его корректную работу на долгие годы. Не забывайте, что если вы не уверены в своих силах или отсутствуют необходимые инструменты, лучше обратиться к профессиональному электрику или газовому мастеру.

Выбор места для установки духового шкафа

Перед установкой встраиваемого духового шкафа необходимо учесть несколько ключевых факторов, которые обеспечат его безопасность и эффективность работы. Основное внимание следует уделить следующим моментам:

1. Вентиляция. Духовой шкаф должен быть установлен в месте с хорошей вентиляцией. Это предотвратит перегрев устройства и обеспечит нормальный обмен воздуха. Место установки должно быть удалено от источников влаги и высоких температур, например, от плиты или радиаторов отопления.

2. Электрическая проводка. Для подключения духового шкафа важно, чтобы проводка соответствовала его мощности. Шкафы с высокой мощностью требуют отдельной линии электроснабжения с защитой от короткого замыкания и перегрузки. Убедитесь, что место установки соответствует этим требованиям, и нет опасности перегрузки электросети.

3. Удобство использования. Выбирайте место, где будет удобно открывать дверцу и извлекать готовую пищу. Обычно духовой шкаф устанавливают на уровне груди, что позволяет минимизировать усилия при эксплуатации и делает процесс более безопасным.

4. Окружающие материалы. Убедитесь, что вокруг духового шкафа нет легковоспламеняющихся материалов, таких как древесина или синтетические покрытия. Стенки и мебель должны быть огнестойкими, чтобы избежать риска возгорания.

5. Расстояние от других приборов. Для безопасной эксплуатации оставьте минимум 5 см пространства между шкафом и другими крупными приборами, такими как холодильники или микроволновые печи. Это обеспечит должный теплообмен и продлит срок службы техники.

6. Уровень и надежность креплений. Важно, чтобы шкаф был установлен ровно. Для этого используйте уровень и проверяйте, чтобы шкаф был крепко закреплен в нише. Неровности могут повлиять на работу устройства и его долговечность.

Подготовка необходимых инструментов и материалов

Перед началом монтажа встраиваемого духового шкафа важно правильно подобрать инструменты и материалы, чтобы процесс установки прошел быстро и безопасно. Вот что вам потребуется:

• Измерительные инструменты: рулетка, уровень, угольник. Они понадобятся для точных измерений при установке шкафа в нишу, а также для проверки правильности горизонтальности и вертикальности устройства.
• Электрические инструменты: дрель или шуруповерт. Эти инструменты понадобятся для сверления отверстий для крепежных элементов, если в вашем шкафу нет уже готовых мест для установки креплений.
• Ключи и отвертки: крестовая и плоская отвертка, гаечные ключи. Эти инструменты будут необходимы для фиксации элементов крепежа, подключения проводки и установки встраиваемого шкафа в нишу.
• Электрический кабель и розетка: кабель с соответствующей проводкой для подключения устройства, а также розетка с заземлением, которая должна соответствовать мощностям вашего духового шкафа. Убедитесь, что ваша проводка выдерживает нагрузку устройства.
• Крепежные материалы: саморезы, анкера, монтажная пена. Для надежной фиксации шкафа в нише вам понадобятся саморезы или анкера, которые будут держать устройство в стабильном положении.
• Изоляционные материалы: изолента, трубки для проводки. Эти материалы важны для безопасности при подключении электрических проводов и защиты от короткого замыкания.
• Подложка для защиты: клеенка или старое одеяло для защиты поверхности пола и мебели от повреждений при установке устройства.
• Ремонтный комплект: в случае повреждений корпуса или элементов духового шкафа во время монтажа, может понадобиться комплект для ремонта или замены элементов.

Подготовив все необходимые инструменты и материалы, вы гарантированно ускорите процесс установки и сможете избежать непредвиденных ситуаций в ходе работы.

Проверка и подготовка электрической проводки

Перед подключением встраиваемого духового шкафа необходимо убедиться в соответствии электрической проводки требованиям безопасности и мощности устройства. Для этого выполняются следующие шаги:

1. Оценка мощности духового шкафа

Выясните максимальную мощность устройства, указанную в инструкции (обычно от 2 до 3,5 кВт). Это важно для определения необходимого сечения проводов и мощности автоматического выключателя. Учитывая, что духовой шкаф потребляет значительное количество энергии, важно использовать проводку с подходящей нагрузочной способностью.

2. Проверка состояния проводки

Осмотрите состояние проводки, убедитесь в отсутствии износа, повреждений или перегибов кабелей. Проводка должна быть целой, не перегретой и не иметь внешних дефектов. При обнаружении повреждений необходимо заменить поврежденный участок перед подключением устройства.

3. Выбор сечения проводки

Для подключения духового шкафа рекомендуется использовать проводку с сечением не менее 2,5 мм² для медных проводов или 4 мм² для алюминиевых. Это обеспечивает надежную передачу тока при максимальной нагрузке. Важно, чтобы проводка не была слишком тонкой, иначе это может привести к перегреву и коротким замыканиям.

4. Подключение к отдельному автомату

Духовой шкаф должен быть подключен к отдельному автоматическому выключателю с номиналом, соответствующим мощности устройства. Например, для шкафа мощностью 2,5 кВт подходит автомат с номиналом 16 А. Это предотвратит перегрузку и защитит проводку от коротких замыканий и перегрева.

5. Использование заземления

Необходимо убедиться, что проводка оснащена качественным заземлением. Отсутствие заземления может привести к поражению электрическим током в случае неисправности устройства. Заземляющий провод должен быть подключен к соответствующему заземляющему контакту духового шкафа и соединен с заземляющим контуром квартиры или дома.

6. Проверка работы электрической сети

Перед подключением устройства, используя мультиметр, проверьте напряжение в сети. Оно должно быть в пределах 220 В (+/- 10%). Если напряжение нестабильно или отклоняется от нормы, рекомендуется обратиться к электрику для проверки и устранения проблемы.

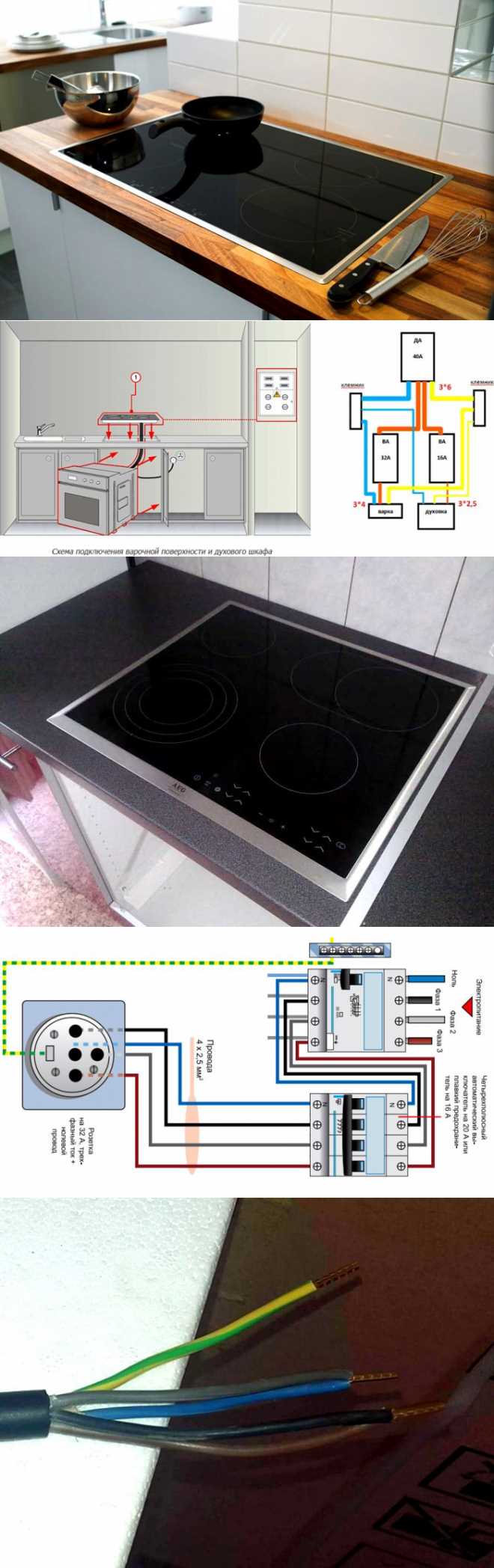

Правила установки и крепления духового шкафа

Перед установкой духового шкафа убедитесь в наличии всех необходимых инструментов: уровни, дрель, шурупы, отвертки, крепежные элементы. Установка требует точности, чтобы обеспечить безопасную эксплуатацию устройства и предотвратить его повреждение.

1. Подготовка места установки:

Прежде чем установить духовой шкаф, необходимо проверить, что место для его размещения соответствует требованиям производителя. Место должно быть достаточно прочным, чтобы выдержать вес устройства (обычно от 20 до 50 кг). Убедитесь, что рядом нет источников тепла, например, газовых труб или других электроприборов, которые могут повлиять на работу духового шкафа.

2. Расстояние от стен:

Духовой шкаф должен быть установлен с минимальным расстоянием от боковых и задних стенок, как указано в инструкции. Обычно это расстояние составляет не менее 5 см, чтобы обеспечить необходимую вентиляцию и предотвратить перегрев. Придерживайтесь рекомендаций производителя по максимальному расстоянию до окружающих конструкций.

3. Установка креплений:

Крепежные элементы и монтажные кронштейны должны быть использованы для надежной фиксации духового шкафа в нише. Обратите внимание, что кронштейны могут быть в комплекте с устройством или продаваться отдельно. Крепеж нужно закручивать только в специально предусмотренные места, чтобы избежать повреждения корпуса шкафа или перегрузки конструкции.

4. Использование уровня:

После того как шкаф установлен в нишу, обязательно проверьте его положение с помощью уровня. Установка должна быть строго горизонтальной и вертикальной. Несоответствие уровню может привести к неправильной работе дверцы и перегреву устройства.

5. Проведение электрических и вентиляционных соединений:

При подключении духового шкафа к электросети важно использовать кабели и розетки, соответствующие техническим характеристикам устройства. Электропроводка должна быть заземлена, а соединения – выполнены с соблюдением всех норм безопасности. Для обеспечения надлежащей вентиляции оставьте пространство для выхода горячего воздуха через заднюю панель устройства.

6. Проверка герметичности дверцы:

После установки духового шкафа проверьте, чтобы дверца плотно прилегала к корпусу. Несоответствие в этом вопросе может привести к утечке тепла и снижению эффективности работы устройства.

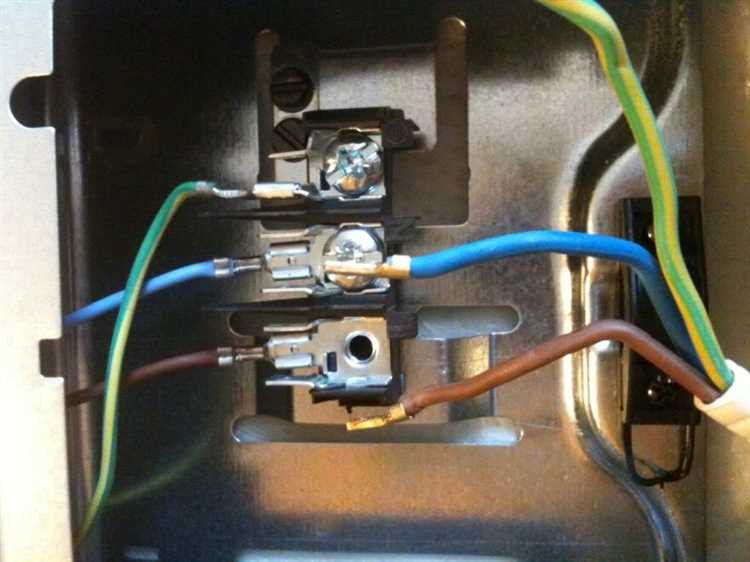

Подключение к электросети: этапы и требования безопасности

Подключение встраиваемого духового шкафа требует внимательного подхода, чтобы избежать аварий и повреждений оборудования. Важно соблюдать несколько ключевых этапов и обязательных требований безопасности.

Перед подключением необходимо проверить соответствие электрической сети требованиям устройства. Духовой шкаф должен подключаться к сети с номинальным напряжением 220 В и с соответствующей силой тока.

Этапы подключения

1. Выбор места для установки: Убедитесь, что место для установки духового шкафа соответствует правилам безопасности, и подключение будет возможно без создания угрозы перегрузки сети.
2. Отключение питания: Перед началом работы всегда отключайте питание на щите, чтобы исключить риск поражения электрическим током.
3. Монтаж кабеля: Для подключения используйте кабель сечением не менее 2,5 мм² для одного прибора. Использование некачественного или слабого кабеля может привести к перегреву и короткому замыканию.
4. Установка розетки: Для подключения к электросети рекомендуется использовать отдельную розетку с заземлением. Это минимизирует риск повреждения устройства из-за перепадов напряжения.
5. Проверка подключения: После выполнения всех соединений проверьте подключение и убедитесь, что все контакты надежно закреплены.

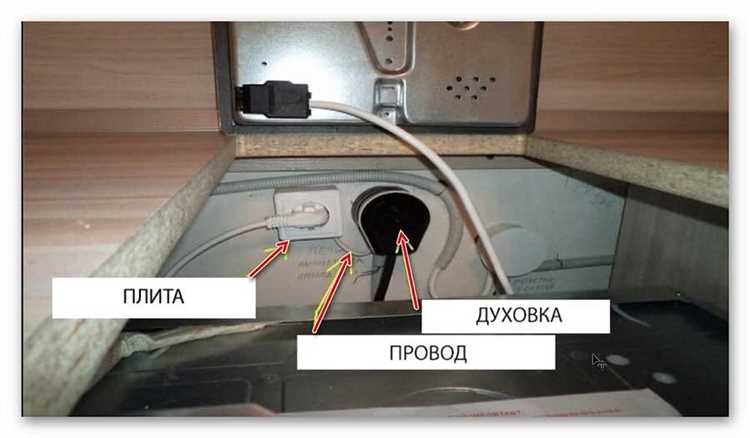

Требования безопасности

• Подключение духового шкафа должно производиться только с использованием заземленной розетки и кабеля с нужной нагрузочной способностью.
• Запрещено использовать удлинители и переходники для подключения мощных бытовых приборов, таких как духовой шкаф.
• Необходима установка автоматического выключателя для защиты устройства от перегрузки и короткого замыкания. Его номинальный ток должен соответствовать параметрам духового шкафа.
• Монтаж встраиваемого шкафа должен учитывать вентиляционные зазоры, чтобы избежать перегрева устройства. Расстояние от шкафа до стен и других поверхностей должно быть не менее 5 см.
• После установки обязательно проверяйте работоспособность устройства, избегая одновременного включения нескольких мощных приборов на одну линию.

Соблюдение этих требований гарантирует безопасное подключение и долгосрочную работу встраиваемого духового шкафа без рисков для здоровья и безопасности.

Проверка работы духового шкафа после подключения

После того как духовой шкаф установлен и подключен, важно выполнить несколько проверок, чтобы убедиться в его корректной работе и безопасности эксплуатации.

1. Проверка подключения к электросети. Включите духовой шкаф в сеть и убедитесь, что индикаторы на панели управления загорелись. Если шкаф не включается, проверьте исправность розетки и кабеля. В случае использования удлинителя, исключите его из схемы, подключив устройство напрямую к розетке.

2. Тестирование температуры. Установите температуру на 180°C и включите обогрев. Через 10-15 минут проверьте, нагрелся ли внутренний объём устройства до указанного значения. Используйте термометр для точности измерений, чтобы убедиться в равномерности прогрева. Если температура отклоняется от нормы, возможно, требуется калибровка термостата.

3. Проверка работы вентиляторов (если есть). Если духовой шкаф оснащён функцией конвекции, включите её и послушайте, не издают ли вентиляторы странные звуки. Нормально работающий вентилятор должен работать тихо, без посторонних шумов или вибраций.

4. Проверка освещения. Включите освещение внутри духового шкафа. Оно должно быть ярким и равномерно освещать внутреннюю часть. Если лампа не загорается, проверьте её соединения или замените перегоревшую лампу.

5. Проверка работы таймера и программ. Запустите таймер и выберите несколько программ (если они предусмотрены). Убедитесь, что время отсчёта правильно отображается, а выбранная программа запускается и работает в соответствии с инструкциями.

6. Проверка безопасности. После запуска духового шкафа проверьте, не появляются ли запахи гари или дыма. Это может указывать на неправильное подключение или неисправность устройства. Также убедитесь, что дверца плотно закрывается и не имеет зазоров, через которые может выходить тепло.

Решение возможных проблем при подключении духового шкафа

При подключении духового шкафа могут возникнуть различные сложности, которые нужно учитывать для правильной установки устройства. Рассмотрим несколько распространенных проблем и способы их решения.

Проблема 1: Неправильное подключение к электросети

Если духовой шкаф не включается, возможно, причина в неправильном подключении проводки. Для подключения необходимо использовать отдельную розетку с заземлением и проводить проводку с учетом мощности устройства. Убедитесь, что сечение кабеля соответствует требуемым стандартам: для шкафов мощностью до 3 кВт – кабель с сечением 2,5 мм², для более мощных – 4 мм².

Проблема 2: Перегрузка электрической сети

Если при включении духового шкафа происходит выключение автоматического выключателя, это может указывать на перегрузку сети. Проверьте, подключены ли к одной розетке другие устройства, которые могут создавать дополнительную нагрузку. Если нагрузка слишком велика, используйте отдельную линию для духового шкафа с подходящим автоматом защиты.

Проблема 3: Недостаточное пространство для установки

Для безопасной работы духового шкафа важно соблюдать минимальные расстояния от соседних стен и поверхностей. Эти параметры указаны в инструкции производителя. Если пространство ограничено, обеспечьте вентиляцию, чтобы предотвратить перегрев устройства. Используйте дополнительные вентиляционные решетки, если это необходимо.

Проблема 4: Неправильное подключение вентилятора

Если в вашем духовом шкафу есть встроенный вентилятор, его неправильное подключение может привести к неэффективной работе или повреждению устройства. Убедитесь, что проводка вентилятора правильно соединена и подключена к соответствующему разъему, указанному в инструкции.

Проблема 5: Невозможность настройки температуры

Если духовой шкаф не регулирует температуру, причиной может быть неисправность термостата или неправильное подключение его к электросхеме. Для устранения проблемы проверьте контакты и соединения термостата, а также наличие повреждений на проводке. В случае необходимости замените неисправные компоненты.

Проблема 6: Проблемы с системой заземления

Нарушение системы заземления может привести к повреждению устройства или даже к электрическому удару. Перед подключением проверьте целостность заземляющего проводника и наличие заземления в розетке. Использование розетки без заземления или с поврежденным проводом опасно для безопасности устройства и пользователя.

Проблема 7: Шум и вибрация при работе

Если духовой шкаф издает громкий шум или вибрирует, причина может скрываться в неправильной установке или поврежденных компонентах. Убедитесь, что шкаф установлен ровно и закреплен надежно. Проверьте, не повреждены ли вентилятор или другие механические части устройства.

Вопрос-ответ:

Как правильно выбрать место для подключения встраиваемого духового шкафа?

Выбор места для подключения духового шкафа зависит от нескольких факторов. Во-первых, важно, чтобы розетка находилась рядом с местом установки устройства. Для безопасности розетка должна быть заземлена, а подключение должно соответствовать стандартам. Если духовой шкаф оснащен вытяжкой, необходимо учесть расположение вентиляции. Также стоит учесть, что духовой шкаф требует хорошей вентиляции для нормальной работы, поэтому не стоит устанавливать его в замкнутых пространствах без доступа воздуха.

Можно ли подключить встраиваемый духовой шкаф без привлечения специалиста?

Подключение встраиваемого духового шкафа своими руками возможно, но требует внимательности и соблюдения правил безопасности. В первую очередь, важно убедиться, что ваша электропроводка выдерживает нужную нагрузку. Если у вас есть опыт работы с электричеством, можно подключить прибор самостоятельно, но если сомневаетесь в своих силах, лучше обратиться к специалисту. В любом случае, убедитесь, что духовка подключена через защитное устройство, например, автоматический выключатель.

Какие инструменты понадобятся для установки встраиваемого духового шкафа?

Для установки встраиваемого духового шкафа вам понадобятся базовые инструменты: отвертки, уровень, дрель (если нужно будет делать отверстия для креплений), пассатижи, а также плоскогубцы для подключения проводов. Для установки электрического подключения потребуются зажимы и изолента, чтобы обеспечить надежный контакт проводов. Важно иметь под рукой инструкцию к духовой печи, чтобы следовать всем рекомендациям производителя по монтажу и подключению.

Как правильно подключить встраиваемый духовой шкаф к электросети?

Подключение встраиваемого духового шкафа к электросети необходимо выполнять с учетом всех стандартов безопасности. Для начала убедитесь, что питание устройства будет обеспечиваться через отдельную розетку или электрическую линию с автоматом защиты. Подключение кабелей следует производить в соответствии с маркировкой: фаза, ноль и земля. Также важно проверить, чтобы соединения были надежно заизолированы, и использовать качественные клеммные соединения. В случае сомнений в своих силах, лучше доверить подключение профессионалу.
