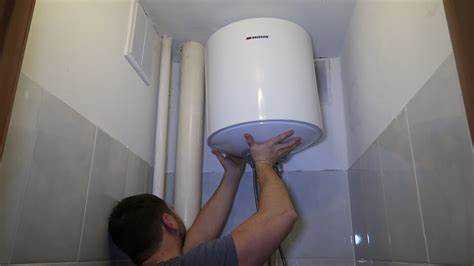

Монтаж накопительного водонагревателя в вертикальном положении на потолок требует точного соблюдения технических норм и правил безопасности. Такое расположение оборудования позволяет экономить полезное пространство в помещении, но предъявляет особые требования к креплению и подключению. Вес типового водонагревателя варьируется от 15 до 50 кг в зависимости от объема бака, поэтому важно использовать надежные крепежные элементы с допустимой нагрузкой не менее 1,5–2 раза больше массы устройства.
При установке на потолок следует учитывать параметры крепления – обычно применяются анкерные болты или специальные кронштейны из стали с коррозионной защитой. Рекомендуемый шаг крепления зависит от размера бака, но для моделей объемом 80–100 литров расстояние между точками фиксации не должно превышать 60–70 см. Подключение к системе водоснабжения должно обеспечивать минимальные гидравлические потери и предусматривать установку запорной арматуры и обратного клапана, предотвращающего обратный ток воды.
Внимание уделяется также правильному выбору места установки – потолок должен иметь несущую способность, достаточную для удержания нагрузки, а также обеспечивать удобный доступ для технического обслуживания. Необходим монтаж электрического подключения через отдельный автоматический выключатель с заземлением и устройством защитного отключения. Вертикальное расположение водонагревателя предусматривает обязательное наличие системы сброса давления и расширительного бака, что повышает безопасность эксплуатации и предотвращает аварийные ситуации.
Выбор подходящего водонагревателя для потолочного монтажа
Для потолочного монтажа накопительного водонагревателя необходим агрегат с вертикальной ориентацией корпуса и возможностью крепления на потолок. Обратите внимание на модели с усиленной монтажной панелью или комплектом для потолочного крепления, что исключит деформацию корпуса и повысит безопасность эксплуатации.
Мощность водонагревателя должна соответствовать объему помещения и числу потребителей. Оптимальный диапазон – от 1,5 до 3 кВт, при этом резервуар рекомендуется выбирать объемом 30–50 литров для однократного использования в бытовых условиях. Водонагреватели с объемом менее 30 литров имеют ограниченный запас горячей воды, что снижает комфорт.
Материал бака предпочтительно из нержавеющей стали или с высококачественным эмалевым покрытием, устойчивым к коррозии. Для потолочного монтажа важна также масса устройства – слишком тяжелые модели усложнят монтаж и потребуют усиленного крепежа.
Рассматривайте водонагреватели с горизонтально расположенными элементами нагрева, поскольку вертикальные ТЭНы в потолочном варианте могут приводить к неравномерному нагреву и снижению ресурса. Также важно наличие защитных кожухов и корпуса, сертифицированных для безопасного монтажа над головой.
Подготовка потолочного пространства и крепежных элементов
Перед монтажом накопительного водонагревателя на потолок необходимо тщательно проверить несущую способность перекрытия. Минимальная нагрузка на крепеж должна соответствовать весу прибора с полным баком, который обычно составляет 60–100 кг, в зависимости от модели и объема. Для определения подходящих точек крепления используйте конструктивные элементы потолка – балки или металлический каркас, обеспечивающий надежную опору.
В случае бетонного потолка рекомендуется применять анкерные болты с диаметром не менее 10 мм и глубиной посадки не менее 80 мм. Для деревянных балок используйте крепежные элементы с крупной резьбой и длинными шурупами (от 70 мм), обеспечивающими прочное сцепление с деревом. Все крепежи должны иметь класс прочности не ниже 8.8.
Перед установкой очистите потолочное пространство от пыли и жира, чтобы обеспечить максимальное сцепление монтажных элементов. Убедитесь в отсутствии электропроводки и водопроводных труб в зоне крепления, используя детектор скрытых коммуникаций. Для повышения безопасности и распределения нагрузки рекомендуется использовать монтажные пластины или специальные монтажные кронштейны, адаптированные под вес и габариты водонагревателя.
Все отверстия сверлятся с соблюдением перпендикулярности поверхности, чтобы избежать перекосов. Рекомендуется предварительно сделать разметку с помощью лазерного уровня для точного позиционирования прибора. После закрепления крепежных элементов проведите повторную проверку надежности, вручную приложив нагрузку, имитирующую вес прибора с водой.
Правила безопасного монтажа и крепления водонагревателя
При вертикальной установке накопительного водонагревателя на потолок необходимо строго соблюдать технические требования для надежной фиксации и безопасной эксплуатации устройства.
- Выбор крепежа осуществляется с учетом веса водонагревателя в заполненном состоянии. Обычно масса варьируется от 30 до 80 кг, поэтому крепеж должен выдерживать нагрузку минимум в 1,5 раза больше, чем максимальный вес.
- Для монтажа используют анкерные болты или дюбели из металла с диаметром не менее 10 мм, установленные в бетонную или кирпичную основу потолка. В подвесных потолках крепление допустимо только на несущие балки, категорически запрещено крепить на гипсокартон или подвесные системы.
- Минимальный диаметр отверстий для анкеров подбирается согласно техническим характеристикам крепежа, с обязательным использованием дюбелей с увеличенной нагрузочной способностью (например, химические анкеры).
- Расстояние между точками крепления должно соответствовать заводским рекомендациям, обычно не менее 30 см друг от друга, чтобы обеспечить равномерное распределение веса и исключить прогибы.
- Перед установкой необходимо проверить прочность потолка и при необходимости усилить конструкцию дополнительными балками или металлическими пластинами.
- При монтаже учитывайте возможность последующего обслуживания: обеспечьте свободный доступ к крепежным элементам и подключению труб.
- Прокладка труб и электропроводки должна выполняться с использованием гибких компенсаторов для предотвращения передачи вибраций и напряжений на крепеж.
- Обязательно использование защитных прокладок между крепежом и корпусом водонагревателя для предотвращения повреждения поверхности и улучшения сцепления.
- После установки рекомендуется проверить надежность крепления путем легкого раскачивания корпуса: отсутствие люфта и скрипов свидетельствует о правильном монтаже.
- Монтажные работы должны выполняться с соблюдением требований электробезопасности: отключение питания, заземление устройства и установка УЗО.

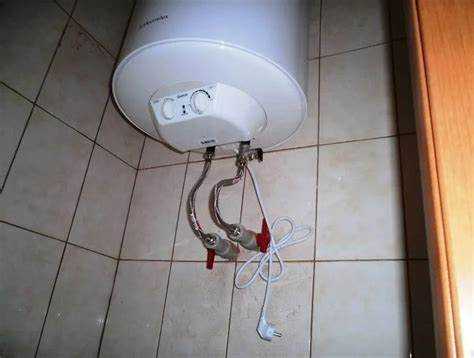

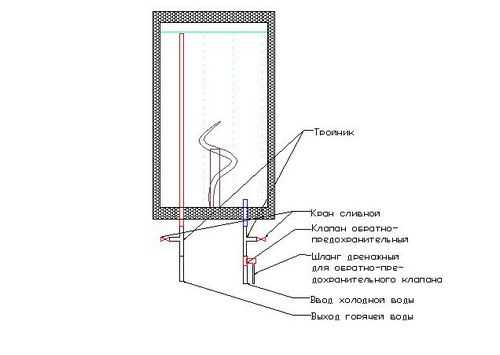

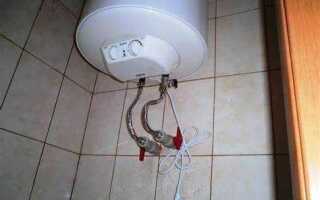

Подключение водопроводных труб и особенности разводки
При вертикальной установке накопительного водонагревателя на потолок основное внимание уделяется правильной организации водопроводных труб для обеспечения надежной и безопасной эксплуатации. Для подачи холодной воды рекомендуется использовать пластиковые трубы (PEX или полипропилен) диаметром не менее 20 мм, что обеспечит достаточный напор и минимальные потери давления.
Горячая линия выполняется из труб с теплостойкостью не ниже 90 °C, желательно с теплоизоляцией толщиной не менее 9 мм для снижения теплопотерь. Подключение должно предусматривать установку обратного клапана на подаче холодной воды для предотвращения обратного потока и гидроудара.
Все соединения выполняются с применением резьбовых фитингов с уплотнением на основе ФУМ-ленты или льна с пастой. Особое внимание уделяется герметичности соединений на входе и выходе из бака – здесь необходимо использовать переходники с резиновыми уплотнителями и гайками с контргайками для возможности демонтажа без повреждения труб.
Разводка труб должна учитывать минимальное количество поворотов, углов и стыков, чтобы избежать излишнего гидравлического сопротивления. Трубы прокладываются с небольшим уклоном в сторону водонагревателя, что способствует естественному сливу воды при необходимости обслуживания или аварийных ситуациях.
Рекомендуется установка шаровых кранов на подаче и обратке для быстрого перекрытия воды при ремонте. В местах присоединения водонагревателя к магистрали следует предусмотреть гофрированные подводки, компенсирующие вибрации и позволяющие минимизировать нагрузки на резьбовые соединения.
Электрическое подключение и меры безопасности при монтаже
Подключение накопительного водонагревателя, установленного вертикально на потолок, должно выполняться отдельной линией с автоматическим выключателем на 16–25 А, учитывая мощность прибора. Рекомендуется использовать провод с сечением не менее 2,5 мм² из меди, обеспечивающий надежный токовый резерв и минимальные потери.
Обязательна установка УЗО с током срабатывания 30 мА для защиты от поражения электрическим током при возможных утечках. Все соединения должны быть выполнены с использованием клеммников, обеспечивающих плотный контакт без риска ослабления с течением времени.
Перед подключением необходимо проверить целостность и сопротивление изоляции проводов, а также работоспособность заземляющего контура. Заземление – обязательное условие монтажа, оно должно соответствовать требованиям ПУЭ и обеспечивать сопротивление не выше 4 Ом.
Монтаж электропроводки следует вести с использованием гофрированных труб или кабель-каналов для предотвращения механических повреждений и контакта с водой. Подключение к сети должно осуществляться только при полностью отключенном питании и проверке отсутствия напряжения на клеммах.
При работе с потолочным креплением важно учитывать ограниченный доступ к электроузлам, что требует тщательной фиксации кабелей и недопущения натяжения или трения о крепежные элементы.
Проверка герметичности и тестирование работы водонагревателя
После вертикальной установки накопительного водонагревателя на потолок необходимо тщательно проверить все соединения на отсутствие протечек и убедиться в корректной работе оборудования.
- Проверка герметичности:
- Подключите водопроводные трубы и установите запорные вентили.
- Откройте подачу холодной воды и заполните бак до максимального уровня, контролируя все места соединений – резьбовые муфты, уплотнительные прокладки и фитинги.
- Используйте индикаторную жидкость или мыльный раствор, наносимый кистью на соединения для выявления микропротечек – появление пузырьков укажет на неплотность.
- При обнаружении протечек затяните фитинги с помощью ключа, но без излишнего усилия, чтобы не повредить резьбу и уплотнители.
- Повторите тестирование после каждой корректировки, обеспечив полное отсутствие влаги на стыках.
- Тестирование работы водонагревателя:
- Подключите электропитание, убедившись в соответствии напряжения и заземления с техническими характеристиками устройства.
- Включите водонагреватель и установите температуру нагрева согласно инструкции (обычно 60–65°C для бытовых моделей).
- Отслеживайте индикаторы температуры и давления в течение первых 30 минут работы – резких скачков быть не должно.
- Проверьте работу термостата: при достижении заданной температуры нагрев должен автоматически отключаться.
- Оцените качество горячей воды по равномерности нагрева и отсутствию посторонних запахов или мутности.
- Осмотрите корпус и крепления на предмет вибрации и шума во время работы – их отсутствие подтверждает правильную установку.
В случае обнаружения отклонений в работе или протечек рекомендуется повторить этапы установки или обратиться к специалисту для устранения неисправностей.
Обслуживание и уход за потолочным водонагревателем
Потолочное размещение водонагревателя требует особого подхода к обслуживанию, учитывая ограниченный доступ к корпусу и соединениям. Регулярное техобслуживание снижает риск утечки, перегрева и сокращает потребление электроэнергии.
Первичная профилактика включает проверку анода каждые 12 месяцев. Магниевый анод, установленный в баке, защищает внутренние стенки от коррозии. Износ анода более чем на 70% требует немедленной замены.
Один раз в год необходимо полностью сливать воду из бака. Это позволяет удалить накипь и минеральные отложения. Перед сливом обязательно отключите прибор от сети и дождитесь остывания воды. После слива рекомендуется промыть бак слабым раствором лимонной кислоты (30 г на 1 л воды).
ТЭН требует осмотра каждые 18 месяцев. Если на его поверхности образовался плотный слой извести, эффективность нагрева снижается до 40%. Очистку проводят вручную или с использованием химического средства, совместимого с медью или нержавеющей сталью (в зависимости от модели).
Не реже одного раза в два месяца проверяйте работу предохранительного клапана. Для этого поверните ручку сброса давления – должна вытечь вода. Если клапан забит, его необходимо заменить. Несрабатывающий клапан может привести к разрушению бака при избыточном давлении.
При потолочном монтаже особое внимание уделяйте креплениям. Один раз в год проверяйте надежность анкеров и отсутствие деформации на кронштейнах. Ослабленные элементы подлежат немедленной замене.
Также рекомендуется каждые 6 месяцев визуально осматривать соединения труб на наличие подтеков. Особенно критичны соединения с гибкими подводками и пластиковыми фитингами – они первыми теряют герметичность под действием температурных колебаний.
Вопрос-ответ:
Можно ли вообще устанавливать накопительный водонагреватель вертикально на потолок, если он предназначен для настенного крепления?
Установка водонагревателя на потолок, если он изначально рассчитан на вертикальное настенное крепление, не рекомендована производителями. Это связано с распределением нагрузки, конструкцией креплений и расположением внутренних компонентов. При монтаже «вверх ногами» есть риск повреждения бака, смещения ТЭНа, нарушения работы термостата и системы защиты. Кроме того, это может привести к потере гарантии. Лучше использовать модели, которые специально предусмотрены для потолочного монтажа или универсальные варианты с возможностью размещения в разных положениях.
Какие технические сложности могут возникнуть при попытке закрепить водонагреватель на потолке?
Основные трудности связаны с весом устройства и особенностями потолка. Например, не каждый потолок выдержит нагрузку 50–100 литрового бака, особенно в наполненном состоянии. Также требуется особое внимание к анкерам и точкам крепления — их нужно подбирать с учётом материала перекрытий (бетон, кирпич, дерево). Кроме того, подводка воды и электричества становится менее удобной, часто приходится прокладывать удлинённые коммуникации. И не все водонагреватели допускают работу в перевёрнутом положении — это может повлиять на циркуляцию воды и работу системы безопасности.
Какие модели накопительных водонагревателей подходят для установки на потолок?
Существуют специализированные модели, которые разработаны с расчётом на потолочное или горизонтальное крепление. Их конструкция предусматривает соответствующее расположение патрубков, датчиков и элементов управления. Среди таких моделей встречаются узкие горизонтальные баки или комбинированные водонагреватели с универсальной системой установки. При выборе стоит уточнять этот момент в инструкции или у производителя — подходящие модели всегда маркируются как горизонтальные или потолочные. Иногда такие устройства можно установить в нишах под потолком, что экономит место в помещении.
Чем грозит нарушение правил установки водонагревателя, если всё же закрепить его вертикально на потолке?
Нарушение правил установки может привести к выходу устройства из строя. Например, при перевёрнутом монтаже ТЭН может не быть полностью погружён в воду, из-за чего произойдёт перегрев и повреждение нагревательного элемента. Срабатывание защиты от перегрева или протечек также может оказаться неработоспособным. Помимо технических проблем, возможны юридические последствия: производитель вправе отказать в гарантийном обслуживании, если установка произведена с нарушением требований. Кроме того, при аварии страховая компания может не покрыть ущерб, если будет установлено, что оборудование монтировалось с отклонениями от инструкций.
