Двухскатная крыша – оптимальный вариант для беседки, если требуется обеспечить эффективный отвод осадков, устойчивость к ветровым нагрузкам и простоту монтажа. Конструкция включает две наклонные плоскости, соединённые в коньке, и требует точного расчёта углов, длины стропил и опорных элементов. Угол наклона выбирается в пределах 25–45°, исходя из климатических условий: в снежных регионах – не менее 35°, чтобы избежать накопления снега.
Для каркаса применяют обрезную доску сечением 50×150 мм или брус 100×100 мм. Стропильные ноги устанавливаются с шагом 600–1000 мм, в зависимости от предполагаемой нагрузки и типа кровельного материала. В качестве мауэрлата можно использовать тот же брус, закреплённый анкерными болтами к верхней обвязке беседки. Коньковый прогон рекомендуется делать из доски толщиной не менее 40 мм, особенно если пролет превышает 3 метра.
Монтаж начинается с установки мауэрлата и конькового прогона, затем собираются стропильные фермы. Каждую ферму собирают на земле и поднимают на крышу, где фиксируют временными укосами. После установки всех стропил монтируют обрешётку – сплошную (для мягкой кровли) или разрежённую (для металлочерепицы, профнастила), с шагом 300–400 мм.
Гидроизоляция обязательна даже при небольших скатах: используют супердиффузионную мембрану, укладывая её с нахлёстом не менее 100 мм и креплением строительным степлером. Кровельный материал выбирается в зависимости от бюджета и желаемого внешнего вида: металлочерепица, ондулин, поликарбонат. Для беседки площадью до 12 м² вся работа может быть выполнена вручную без привлечения строительной техники.
Расчёт угла наклона и высоты конька для двухскатной крыши
Угол наклона зависит от климатических условий и типа кровельного материала. Для регионов с обильными осадками оптимальный угол – от 30° до 45°. Минимальный уклон для металлочерепицы – 14°, для мягкой черепицы – 12°, для шифера – 20°.
Чтобы рассчитать высоту конька (H), нужно знать ширину основания крыши (B) и желаемый угол наклона (α). При симметричной крыше формула: H = (B / 2) × tan(α). Например, при ширине беседки 3 м и угле 30°, высота конька будет: H = (3 / 2) × tan(30°) ≈ 0,87 м.
Для упрощения используйте калькулятор с функцией тангенса или строительные приложения. При выборе угла учитывайте не только нагрузки, но и внешний вид – крыша с уклоном менее 20° выглядит плоской и требует усиленной гидроизоляции.
Выбор и подготовка пиломатериала для стропильной системы
Для изготовления стропильной системы используют хвойные породы древесины – сосну или ель. Плотность и смолистость этих пород обеспечивают прочность при умеренном весе. Оптимальная влажность пиломатериала – 12–18%. Использование сырой древесины приводит к деформации элементов после усушки.
Сечение стропильных ног для беседки стандартных размеров – 40×100 мм или 50×150 мм, в зависимости от пролёта. Чем больше расстояние между опорами, тем толще требуется брус. Для мауэрлата – минимум 100×100 мм. Все элементы должны быть без гнили, трещин, синевы, следов насекомых. Допустимая кривизна – не более 2 мм на погонный метр.
Перед монтажом древесину необходимо обработать антисептиком и огнебиозащитой. Обработка выполняется методом погружения или двукратного нанесения кистью. После пропитки материал сушат не менее 24 часов под навесом при хорошей вентиляции. Запрещается укладывать необработанный лес на постоянное место установки – это ускорит его разрушение.
Хранение пиломатериала организуют на подкладках, с вентиляционными зазорами между слоями. Материал укрывают водонепроницаемой, но паропроницаемой мембраной. Это исключает появление плесени до начала строительства.
Разметка и монтаж мауэрлата на опорные стойки беседки
Мауэрлат равномерно распределяет нагрузку от стропильной системы на опорные стойки и обеспечивает жесткость конструкции. Для беседки, где стены заменяют стойки, мауэрлат укладывается непосредственно на их верхнюю обвязку.
- Используйте строганный брус сечением не менее 100×100 мм. Длина бруса должна соответствовать сторонам беседки.
- Перед установкой обработайте древесину антисептиком глубокого проникновения.
- Проверьте горизонтальность верхней обвязки с помощью уровня. Допустимое отклонение – не более 2 мм на метр.
- Разметьте места под мауэрлат по периметру. Отступ от внешнего края стойки – 2–3 см.
- Сделайте выборку под выступающие крепёжные элементы (если есть шпильки или металлические уголки).
- Примерьте каждый элемент мауэрлата на сухую укладку, отметьте точки сверления под крепежи.
- Сквозным сверлом 10–12 мм просверлите отверстия под анкерные болты или деревянные нагели.
- Закрепите брусья к стойкам с помощью длинных саморезов (не менее 150 мм) под углом или металлических уголков с оцинкованными шурупами.
- Углы соединяйте в полдерева или с помощью металлических пластин. Фиксация – минимум двумя крепежами на сторону.
После монтажа мауэрлата проверьте диагонали конструкции – они должны быть равны. Это гарантирует симметрию будущей стропильной системы.
Изготовление и установка стропильных ног по шаблону
Для точного изготовления стропильных ног необходимо создать шаблон, соответствующий углу наклона крыши. Оптимальный угол – 30–35° для средней полосы, при этом коньковый угол составляет 110–120°. Используйте доску 50×150 мм – достаточную по прочности при пролете до 3,5 м.
Изготовление шаблона: вырежьте из фанеры или ОСП один элемент, соответствующий расчетному углу между скатами. Приложите его к доске, отметьте линии запила в верхней части (примыкание к коньку) и нижней – в месте установки на мауэрлат или верхнюю обвязку каркаса. Выполните пробную сборку двух стропил на земле, скрепите саморезами и проверьте совпадение линий прилегания.
Пошаговое изготовление стропильных ног: перенесите шаблон на каждую доску. Запилы выполняются циркулярной пилой по разметке, затем дорезаются ножовкой. Все стропила должны быть одинаковыми – любые отклонения повлекут перекос скатов. Убедитесь, что при наложении двух заготовок одна на другую не возникает зазоров.
Установка: начните с установки крайних стропильных пар. Зафиксируйте их временными подкосами. Вытяните шнур между верхними точками для контроля прямолинейности. Промежуточные стропила монтируются по шнуру с шагом 600–800 мм. Каждую ногу крепите к мауэрлату с помощью металлических уголков и саморезов, дополнительно – гвоздями под углом. В верхней части соединение с коньковым прогоном усиливается накладками или пластинами.
Важно: при установке проверяйте вертикаль каждой ноги уровнем, корректируйте до полного совпадения. Только после этого выполняется финальная фиксация. Ошибки в установке приведут к деформации всей конструкции крыши.

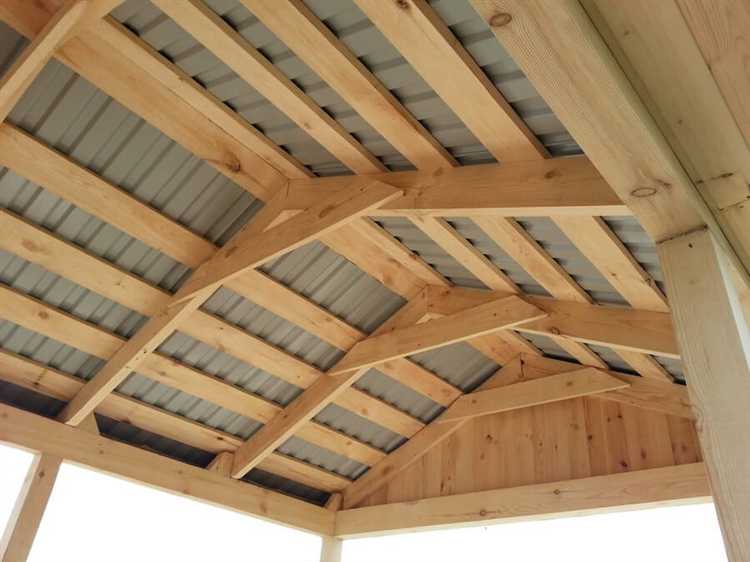

Укладка обрешётки под выбранный тип кровельного покрытия
Шаг обрешётки зависит от типа кровельного материала. Для мягкой черепицы применяется сплошное основание из влагостойкой фанеры толщиной не менее 12 мм либо обрезной доски 20–25 мм, уложенной без зазоров. Пространство между досками не допускается – иначе материал провиснет.
Металлочерепица требует обрешётки с шагом, соответствующим длине волны листа. Обычно он составляет 300–350 мм. Используются доски толщиной 25–32 мм и шириной 100–120 мм. Первая доска, у карниза, делается толще на 10–15 мм для компенсации высоты профиля.
Для профнастила шаг обрешётки подбирается по несущей способности листа. При уклоне ската до 15° – укладка сплошная. При уклоне от 15° – шаг 400–600 мм. Ширина доски – 100 мм, толщина – не менее 30 мм. Укладка – строго по уровню, без прогибов и перекосов.
Ондулин требует обрешётки с шагом 400–450 мм при уклоне более 20°. При меньшем уклоне настилается сплошная обрешётка. Используются обрезные доски без сучков и гнили. Все элементы конструкции пропитываются антисептиком перед монтажом.
Крепление обрешётки – оцинкованными гвоздями или саморезами длиной не менее 2,5 толщины доски. Каждый элемент фиксируется минимум в двух точках к стропильной ноге. Допускается использование металлических уголков в местах повышенной нагрузки.
Монтаж кровельного материала и герметизация конька
Укладку кровельного материала начинают снизу вверх, с нижнего края ската. Для беседки с двухскатной крышей часто используют металлочерепицу, профнастил или битумную черепицу. Металлочерепицу и профнастил крепят саморезами с уплотнительной шайбой, шаг крепления – каждые 30–40 см по горизонтали и вдоль волны. Шляпки саморезов – строго перпендикулярны поверхности.
Нахлёст по вертикали – не менее одной волны, по горизонтали – 150 мм. Каждый лист укладывают с учётом направления ветра, чтобы исключить поддувание осадков. Для битумной черепицы требуется сплошная обрешетка из фанеры или ОСБ, крепление осуществляется гвоздями с широкой шляпкой. Каждый следующий ряд перекрывает предыдущий минимум на 50%.
Конек монтируется после укладки кровельного покрытия на оба ската. Для металлочерепицы и профнастила используется фигурный коньковый элемент, который фиксируется саморезами с шагом 30 см. Под коньком обязательно устанавливается уплотнитель – прямой или профильный, в зависимости от формы материала. Он предотвращает проникновение влаги, пыли и насекомых.
Для гибкой черепицы используют коньковую ленту или нарезанные элементы из черепицы. Монтаж ведётся внахлест, по направлению преобладающего ветра. Каждая деталь фиксируется кровельными гвоздями, не менее четырёх на элемент.
Дополнительно можно использовать герметик на битумной основе для обработки стыков и мест примыкания, особенно в зонах повышенной влажности. Все элементы герметизации должны быть стойкими к ультрафиолету и температурным перепадам.
Вопрос-ответ:
Какие материалы лучше всего использовать для стропильной системы двухскатной крыши беседки?
Для стропильной системы чаще всего используют древесину хвойных пород — ель или сосну. Эти материалы достаточно прочные, но при этом не слишком тяжелые, что важно для конструкции беседки. Доски или брусья должны быть хорошо просушены и без признаков гнили. Толщина и ширина элементов зависят от предполагаемой нагрузки, включая вес кровельного материала и снеговую нагрузку в вашем регионе.
Насколько важно делать уклон крыши, и каким он должен быть?
Уклон определяет, насколько эффективно с крыши будет стекать вода или сходить снег. Чем круче уклон, тем быстрее отводится влага и тем ниже риск протечек. Для двухскатной крыши беседки обычно достаточно уклона от 25 до 45 градусов. Если вы планируете использовать тяжёлое покрытие, например, металлочерепицу, желательно рассчитать уклон более точно, исходя из рекомендаций производителя кровельного материала.
Можно ли установить двухскатную крышу на беседку без помощи специалистов?
Да, это возможно, особенно если у вас есть базовые навыки работы с деревом и инструментами. Однако нужно быть внимательным к расчетам и сборке, особенно при монтаже стропильной системы. Желательно иметь помощника, чтобы удерживать элементы при сборке. Некоторые работы, например, установка мауэрлата или конькового бруса, удобнее и безопаснее выполнять вдвоем.
Как закрепить стропила, чтобы конструкция получилась надежной?
Стропила крепятся к мауэрлату или верхней обвязке с помощью металлических уголков, пластин или гвоздей. В точке пересечения стропил с коньковым брусом можно использовать накладные пластины или делать врубки. Чтобы избежать расхождения ног, устанавливают горизонтальные ригели. Если пренебречь этими соединениями, крыша может деформироваться под нагрузкой.
Какие ошибки чаще всего совершают при строительстве двухскатной крыши для беседки?
Одна из частых ошибок — неправильный расчет угла наклона и расстояния между стропилами. Это может привести к провисанию крыши или скоплению воды. Также нередко забывают про вентиляционные зазоры между кровельным материалом и обрешеткой, из-за чего появляется конденсат и со временем гниет древесина. Еще одна ошибка — использование некачественного или влажного пиломатериала, что влияет на устойчивость конструкции.
