Как устроен стабилизатор для камеры

Стабилизатор камеры – это устройство, которое компенсирует непроизвольные движения оператора и сохраняет плавность изображения при съёмке. Он работает за счёт сочетания датчиков движения, микропроцессора и приводных моторов, которые корректируют положение камеры в режиме реального времени. Точность стабилизации напрямую зависит от количества осей – большинство современных моделей обеспечивают стабилизацию по трём осям: наклон (tilt), панорама (pan), крен (roll).

Основной компонент – гироскоп. Он отслеживает угловые колебания корпуса стабилизатора и передаёт данные в контроллер. Тот, в свою очередь, анализирует изменения и отдаёт команды электродвигателям. Бесщёточные моторы мгновенно реагируют на команды и регулируют положение подвеса, компенсируя любые колебания. Такая схема позволяет получать видео без рывков даже при съёмке в движении или в условиях тряски.

Питание стабилизатора осуществляется от аккумулятора, и время автономной работы зависит от модели и веса установленной камеры. Например, лёгкие стабилизаторы для смартфонов работают до 10 часов, в то время как устройства для зеркальных камер обеспечивают не более 4–6 часов стабильной работы.

Для достижения максимальной эффективности важно правильно сбалансировать камеру перед включением стабилизатора. Несбалансированная нагрузка увеличивает энергопотребление и снижает точность компенсации. Также рекомендуется обновлять прошивку устройства и откалибровывать гироскоп перед ответственными съёмками.

Принцип работы гироскопа в стабилизаторе

Гироскоп – ключевой элемент электронного стабилизатора камеры, отвечающий за точное определение угловых изменений положения устройства в пространстве. Он измеряет угловую скорость по трём осям: yaw (влево-вправо), pitch (вверх-вниз), roll (наклон). Это позволяет стабилизатору мгновенно реагировать на малейшие движения оператора.

• В основе работы гироскопа лежит эффект сохранения момента импульса. Когда камера начинает вращаться, гироскоп фиксирует это вращение и передаёт данные на контроллер.
• Контроллер сравнивает текущее положение с предыдущим и определяет отклонение от заданной траектории.
• Сигналы с гироскопа обрабатываются с частотой от 1000 до 8000 Гц, что позволяет обеспечить отклик в пределах нескольких миллисекунд.
• На основе полученных данных контроллер даёт команду моторам стабилизатора (обычно бесколлекторным), которые компенсируют движение, удерживая камеру в заданном положении.

Для максимальной точности стабилизаторы используют инерциальные измерительные модули (IMU), в которых гироскопы работают в паре с акселерометрами. Это позволяет различать реальные повороты устройства и линейные перемещения, снижая вероятность ошибок в коррекции.

1. Используйте стабилизаторы с трёхосевыми гироскопами – только они обеспечивают полную стабилизацию.
2. Регулярно калибруйте гироскоп через фирменное приложение или встроенное меню стабилизатора для минимизации дрейфа.
3. Избегайте резких стартов и остановок – инерционные перегрузки могут создавать ложные сигналы на гироскоп.

Без точной работы гироскопа невозможна эффективная стабилизация. Именно он позволяет удерживать изображение стабильным даже при ходьбе, поворотах и наклонах камеры.

Как моторы стабилизатора компенсируют движение

Моторы стабилизатора управляют положением камеры в режиме реального времени, получая данные от инерциальных датчиков – гироскопов и акселерометров. Эти сенсоры фиксируют угловые и линейные ускорения по трем осям: yaw (рысканье), pitch (тангаж) и roll (крен). После анализа изменений положения контроллер стабилизатора отправляет команды на соответствующие моторы, которые немедленно корректируют угол наклона камеры.

Для компенсации движения моторы используют принцип обратной связи с высокой частотой обновления – от 1000 до 2000 Гц. Это позволяет устранять даже микроколебания, вызванные дрожанием рук или шагами оператора. Бесколлекторные моторы (BLDC) применяются за счёт их высокой точности и плавности хода. Они могут изменять угол поворота на доли градуса, что критично для видеосъёмки без рывков.

Каждый мотор стабилизатора имеет заранее настроенные параметры PID-регуляторов (пропорциональный, интегральный, дифференциальный контроль), позволяющие точно дозировать силу и скорость коррекции. Настройка этих параметров влияет на реактивность системы и эффективность гашения вибраций при различной массе камеры.

Моторы также компенсируют непредсказуемые внешние воздействия, например, ветер или резкие повороты, за счёт буферизации сигнала и моментального пересчёта траектории. При этом учитываются как мгновенные изменения положения, так и тенденции движения, что обеспечивает плавный переход между кадрами.

Роль IMU-сенсоров в отслеживании положения камеры

Акселерометр измеряет ускорение по трём осям. Это позволяет отслеживать линейные движения стабилизатора, например, при наклоне или смещении камеры. Однако акселерометр подвержен шумам и не способен точно определить угловое положение – для этого используется гироскоп.

Гироскоп фиксирует скорость вращения вокруг каждой из осей. Эти данные позволяют вычислить текущее угловое положение камеры с высокой точностью, особенно на коротких временных интервалах. Недостаток гироскопа – накопление ошибок (дрейф) при длительной интеграции данных. Поэтому данные акселерометра и гироскопа объединяются с помощью алгоритмов фильтрации, таких как комплементарный фильтр или фильтр Калмана, что компенсирует слабые стороны каждого сенсора.

Магнитометр при наличии калибровки может обеспечивать ориентацию относительно магнитного поля Земли, что особенно полезно для стабилизации по горизонту и компенсации долгосрочного дрейфа. Однако его использование ограничено в помещениях и рядом с металлическими объектами из-за наводок.

Для повышения точности отслеживания положения камера стабилизатора должна опрашивать IMU-сенсоры с частотой не менее 100 Гц. В современных 3-осевых стабилизаторах используются 6- или 9-осевые IMU с высокоточным АЦП и аппаратной фильтрацией сигналов. Оптимальная работа возможна только при предварительной калибровке, особенно в условиях резких температурных перепадов или вибраций.

Влияние настроек PID-контроллера на плавность стабилизации

PID-контроллер управляет откликом стабилизатора, определяя, как быстро и точно механизм компенсирует движение камеры. Каждый параметр – пропорциональный (P), интегральный (I) и дифференциальный (D) – влияет на динамику системы по-разному.

Значение P определяет силу реакции на отклонение. При слишком высоком значении стабилизатор становится дерганым, реагируя на малейшие колебания, что приводит к вибрациям. Недостаточное значение делает отклик вялым, снижая эффективность стабилизации.

Параметр I компенсирует систематические ошибки, накапливая их во времени. При избыточной интеграции камера начинает колебаться с задержкой, как будто «догоняет» отклонение. В видеосъёмке это проявляется в виде нежелательных движений после остановки оператора.

Компонент D сглаживает реакцию, подавляя колебания, возникающие из-за резких изменений. При низком значении система может быть нестабильной при ускорении, при слишком высоком – возникают микродрожания из-за «переторможенной» реакции.

Оптимальные значения зависят от массы камеры, чувствительности сенсоров и характера движения. Например, для беззеркальной камеры весом до 1.2 кг часто эффективны начальные параметры: P = 30–40, I = 0–5, D = 10–20. После первичной настройки следует проводить тесты в движении: резкие повороты, остановки и диагональные перемещения. Оценивается не только отсутствие вибраций, но и характер замедления – он должен быть естественным и без «отскока».

Регулировку следует выполнять поочерёдно: сначала P до появления первых вибраций, затем D до сглаживания отклика, и только потом I для компенсации остаточных дрейфов. Каждый шаг требует фиксации предыдущих значений и оценки влияния изменений на видеоряд. Только точная калибровка PID обеспечивает органичное поведение стабилизатора в реальных условиях съёмки.

Как стабилизатор взаимодействует с объективом и фокусировкой

Стабилизатор работает в тесной связке с оптической системой объектива, особенно в режимах автофокусировки. При срабатывании гироскопов, фиксирующих микросмещения камеры, сигналы передаются на линейный или шарнирный механизм, перемещающий одну или несколько линз внутри объектива. Эти линзы компенсируют сдвиг изображения, сохраняя его неподвижным относительно матрицы.

В современных объективах с системой оптической стабилизации (OIS) стабилизирующий модуль размещён непосредственно внутри корпуса объектива. Он получает данные от сенсоров движения и корректирует положение группы линз, не влияя на работу автофокуса. Однако при слабом освещении и длинных выдержках фокусировка может страдать, так как постоянная корректировка положения оптических элементов может вносить микроскопические изменения в точку фокусировки.

Рекомендация: при съёмке с включённым стабилизатором важно использовать режимы, совместимые с автофокусом – например, в объективах Canon это режим Mode 1, в котором стабилизация работает по обеим осям. Для съёмки движущихся объектов с приоритетом автофокуса лучше выбирать Mode 2 или Mode 3, где стабилизатор активируется только в момент спуска затвора.

Особенность: в системах со встроенной стабилизацией на матрице (IBIS) стабилизатор может компенсировать движения по пяти осям без вмешательства в оптику. Однако при использовании с оптической стабилизацией (двойная система IS) камеры приоритизируют ту часть стабилизации, которая наиболее точно реагирует на движение в конкретной оси – например, вращение компенсирует матрица, а горизонтальные сдвиги – объектив.

Некорректное взаимодействие стабилизатора и системы автофокусировки чаще всего наблюдается при использовании сторонних объективов, не оптимизированных под конкретную камеру. В этом случае возможны ошибки фокусировки, особенно при видеосъёмке, где система постоянно корректирует как движение, так и глубину резкости.

Особенности калибровки стабилизатора перед съёмкой

Калибровка стабилизатора – обязательный этап для точного управления балансом и плавностью движений. Она напрямую влияет на качество видеосъёмки и корректность работы моторов устройства.

1. Выравнивание камеры:
   • Установите камеру так, чтобы её центр тяжести совпадал с осью стабилизатора.
   • Обратите внимание на равномерное распределение веса по осям – перекос приводит к лишней нагрузке на моторы.
   • Используйте встроенные уровни или приложенные к стабилизатору инструменты для точного позиционирования.
2. Регулировка жёсткости моторов:
   • Настройте силу моторов под вес установленной камеры: слишком слабая мощность вызывает вибрации, слишком сильная – перегрев.
   • Современные модели часто имеют автоматическую настройку, но при изменении оборудования следует повторять процесс вручную.
3. Проверка отклика сенсоров и программное обновление:
   • Перед съёмкой проверьте калибровку гироскопов и акселерометров, так как от этого зависит точность стабилизации.
   • Обновите прошивку стабилизатора для устранения багов и повышения стабильности работы.
4. Тестовые движения и проверка баланса:
   • Выполните плавные наклоны и повороты, контролируя реакцию устройства.
   • При наличии дрожания или заметных рывков повторите калибровку.
   • Особое внимание уделяйте калибровке после смены объектива или дополнительного оборудования.
5. Условия окружающей среды:
   • Проводите калибровку на ровной и твёрдой поверхности, исключая вибрации.
   • Температура влияет на работу сенсоров, поэтому повторяйте процедуру при значительных изменениях климата.

Использование стабилизаторов в сложных условиях съёмки

При работе в условиях ограниченного пространства или при быстром перемещении стабилизатор должен обеспечивать максимально быструю реакцию на движения оператора. Для этого предпочтительны моторизованные трёхосевые модели с высокой скоростью отклика и калибровкой по гироскопам с частотой обновления не ниже 100 Гц.

В условиях низкой освещённости важно учитывать, что длинные выдержки увеличивают риск смаза. Использование стабилизатора с активной компенсацией вибраций позволяет снизить смазывание даже при выдержках до 1/15 секунды, что недоступно при съёмке без стабилизации.

При съёмке на неровных поверхностях или в движении, например, на горных тропах или в городской среде с множеством ступенек, стабилизатор должен иметь возможность амортизации резких толчков. Для этого рекомендуется выбирать устройства с демпфированными подвесами и возможностью настройки жесткости подвески, чтобы уменьшить передачу вибраций на камеру.

Работа с тяжёлыми камерами и объективами требует стабилизаторов с высокой грузоподъемностью и увеличенным временем работы аккумулятора. Оптимальный баланс между весом и производительностью достигается при выборе моделей с алюминиевым корпусом и модулями питания с емкостью не менее 20000 мАч.

В экстремальных погодных условиях – при сильном ветре или дождёве – стабилизатор должен быть защищён от попадания влаги и иметь герметичные соединения. Дополнительные аксессуары, например, дождевики и противоветровые щитки, помогают сохранить стабильность работы и предотвратить поломки механизмов.

Вопрос-ответ:

Как стабилизатор помогает получить более четкое изображение при съемке с рук?

Стабилизатор компенсирует мелкие движения и вибрации камеры, которые неизбежны при съемке с рук. Благодаря специальным механизмам или электронным датчикам он уравновешивает камеру, снижая дрожание и обеспечивая плавность кадра. Это позволяет получать более четкие и стабильные видео или фотографии без размытия, даже если оператор двигается.

В чем разница между механическим и электронным стабилизатором для камеры?

Механический стабилизатор работает на принципе балансировки и использования гироскопов, которые удерживают камеру в ровном положении, не позволяя ей раскачиваться. Электронный стабилизатор, или стабилизация в камере, использует датчики и программные алгоритмы, которые корректируют изображение, устраняя дрожание. Механические модели обычно лучше подходят для плавной съемки при активном движении, а электронные — для устранения мелких вибраций.

Можно ли использовать стабилизатор для съемки в экстремальных условиях, например, при беге или на велосипеде?

Да, многие стабилизаторы разработаны так, чтобы выдерживать активные движения и вибрации, возникающие при беге, езде на велосипеде или другой динамичной съемке. Они помогают сгладить резкие колебания и сохраняют стабильность кадра. Однако для таких условий важно выбирать модели с хорошей амортизацией и прочным корпусом, чтобы техника выдерживала нагрузки.

Как правильно настроить стабилизатор перед началом съемки?

Перед использованием стабилизатора необходимо сбалансировать камеру, чтобы устройство могло эффективно работать. Для этого камеру закрепляют на креплении стабилизатора и регулируют положение так, чтобы она оставалась неподвижной в различных плоскостях. Также стоит проверить уровень зарядки аккумулятора и при необходимости откалибровать датчики, если это предусмотрено в модели.

Влияет ли вес камеры на работу стабилизатора, и как выбрать подходящий для своей техники?

Вес камеры значительно влияет на работу стабилизатора. Если нагрузка слишком большая, устройство не сможет удерживать камеру стабильно, что приведет к дрожанию и ухудшению качества съемки. Поэтому важно подбирать стабилизатор с подходящей грузоподъемностью, учитывая вес вашей камеры и дополнительного оборудования, например, объективов и микрофонов.

Как стабилизатор камеры помогает избежать размытых кадров при съемке с рук?

Стабилизатор компенсирует мелкие движения и вибрации, возникающие при удержании камеры в руках. Он сглаживает колебания, что позволяет получить более четкое изображение даже при ходьбе или при съемке в движении. В зависимости от конструкции, стабилизатор может использовать механические системы с гироскопами или электронные датчики и моторы, которые быстро реагируют на изменения положения камеры, уменьшая тряску и дрожание кадра.

В чем разница между механическим и электронным стабилизатором для камеры и какой из них лучше подходит для любительской съемки?

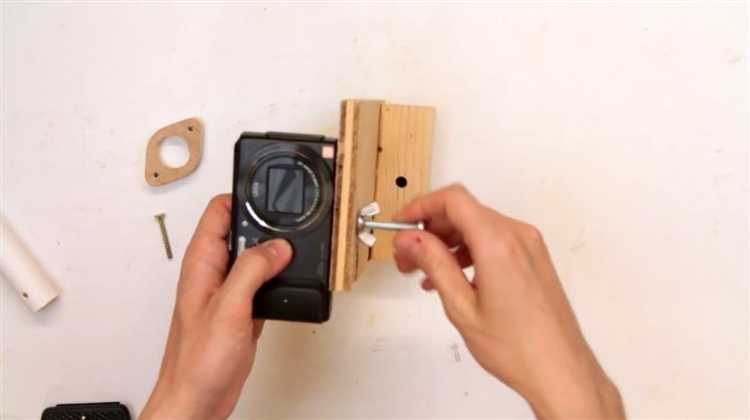

Механический стабилизатор работает за счет физического баланса и противовесов, удерживая камеру в устойчивом положении без использования электроники. Он обычно легче и не требует питания, что удобно при длительной съемке на улице. Электронный стабилизатор использует гироскопы и моторы для активной компенсации движений, благодаря чему обеспечивает более точное и плавное выравнивание, особенно при сложных сценариях съемки. Для новичков и любителей часто рекомендуют электронные модели, так как они проще в управлении и дают более стабильный результат без необходимости тщательной балансировки оборудования.
