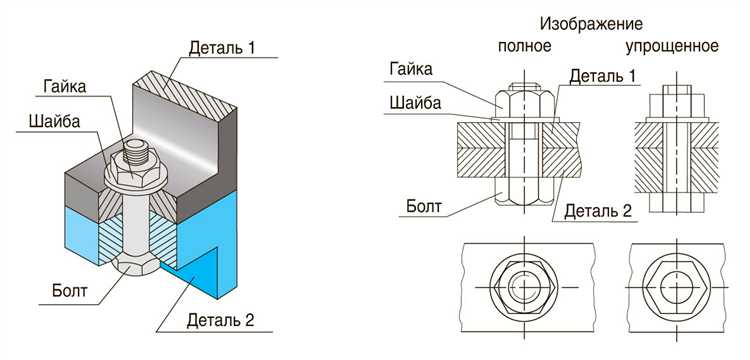

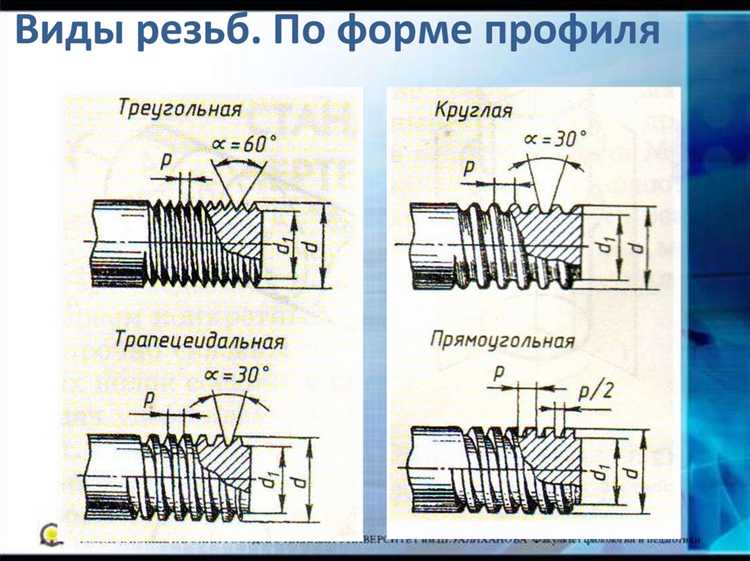

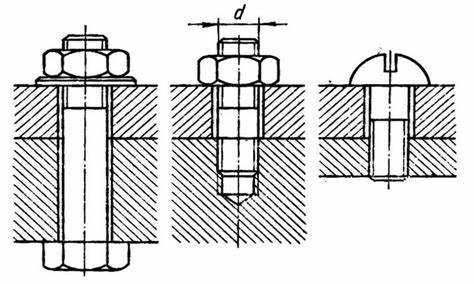

В промышленности и машиностроении резьбовые соединения широко применяются, однако существуют технологии, позволяющие добиться надежности и высокой прочности без использования резьбы. К числу таких относятся сварные, паяные, клеевые и контактные соединения, каждая из которых имеет свои особенности и ограничения по применению.
Сварные соединения обеспечивают долговечность и герметичность за счет локального расплавления материалов. Для конструкций с высокими нагрузками и вибрациями сварка остается одним из приоритетных способов соединения. Однако она требует профессиональной подготовки и специального оборудования, а также контроля качества швов для предотвращения дефектов.
Паяные соединения применимы при работе с тонкими металлами и сплавами, где необходимо сохранить исходные свойства материалов. Пайка отличается меньшей термической нагрузкой, что минимизирует деформации и снижает риск коррозии в местах соединения.
Клеевые соединения на основе современных полимерных составов обеспечивают равномерное распределение нагрузки по поверхности, позволяют соединять разнородные материалы и обладают высокой стойкостью к вибрациям. Этот метод широко используется в электронике и легком производстве, где важна минимизация механических воздействий.
Контактные соединения, включая заклепочные и клепальные, применяются для быстрого монтажа и демонтажа без повреждения деталей. В выборе типа соединения важно учитывать материал, нагрузку, технологические возможности и условия эксплуатации, чтобы обеспечить оптимальное сочетание прочности, надежности и удобства обслуживания.
Сварные соединения: виды и области применения
Сварные соединения обеспечивают неразъемное крепление деталей за счет плавления и последующего затвердевания металла в зоне стыка. Основные виды сварки:
- Дуговая сварка: самый распространенный метод, использующий электрическую дугу для расплавления металла. Подвиды: ручная дуговая сварка (MMA), полуавтоматическая (MIG/MAG), автоматическая сварка в защитных газах.
- Газовая сварка: применение горючих газов (ацетилен, пропан) и кислорода для создания пламени высокой температуры. Применяется для тонкостенных деталей и ремонта.
- Контактная сварка: сварка путем нагрева и давления, в том числе точечная и шовная сварка. Используется в массовом производстве, например, в автомобильной промышленности.
- Лазерная сварка: высокоточный метод с минимальной термической деформацией, востребован в авиастроении, медицине и микроэлектронике.
- Плазменная сварка: аналог дуговой, но с применением плазменной струи, обеспечивающей глубокое проплавление и высокую скорость сварки.
Области применения сварных соединений определяются требованиями к прочности, герметичности и технологичности:
- Металлургия и машиностроение: каркасы, трубы, резервуары высокого давления.
- Строительство: монтаж стальных конструкций, мостов, каркасов зданий.
- Автомобильная промышленность: кузовные детали, рамы, выхлопные системы.
- Энергетика: сварка трубопроводов, котлов, турбин.
- Авиастроение и космос: легкие и прочные соединения из специальных сплавов.
Выбор вида сварки зависит от материала, толщины соединяемых элементов, условий эксплуатации и требуемой производительности. Например, для тонких листов предпочтительна лазерная или газовая сварка, а для толстостенных конструкций – дуговая или плазменная.
Клеевые соединения: выбор клея для различных материалов
Клеевые соединения обеспечивают прочность и герметичность без необходимости механической фиксации. Для дерева подходят ПВА и полиуретановые клеи с высокой прочностью сцепления и влагостойкостью. Металлы требуют эпоксидных или цианоакрилатных составов, устойчивых к механическим нагрузкам и коррозии. Для пластика важно учитывать тип полимера: полиэтилен и полипропилен соединяются с помощью специальных полиуретановых или силан-модифицированных клеев, тогда как акрил и полистирол хорошо склеиваются эпоксидными и цианоакрилатными клеями.
Стекло требует клеев с прозрачной структурой и высокой адгезией, чаще всего это UV-отверждаемые или силиконовые клеи. Для керамики подходят эпоксидные и полиуретановые клеи с термостойкостью. При выборе клея необходимо учитывать условия эксплуатации: температура, влажность, воздействие химикатов. Поверхности перед склеиванием должны быть очищены от жира и пыли, а при работе с пористыми материалами рекомендуется предварительное грунтование для улучшения адгезии.
Некорректный выбор клея снижает долговечность соединения и может привести к его разрушению под нагрузкой. Следует ориентироваться на технические характеристики клея, указанные производителем, и совместимость с материалами. Для конструкционных соединений с высокими требованиями к прочности предпочтительны двухкомпонентные эпоксидные составы с высоким модулем упругости.
Заклепочные соединения: технологии и особенности монтажа
Заклепочные соединения обеспечивают прочность и долговечность конструкций при соединении тонколистовых и профильных деталей из металлов и сплавов. Основные виды заклепок – слепые (заклепки вытяжные) и кузовные, различающиеся по способу монтажа и конструкции.
Технология монтажа слепых заклепок основана на деформации внутреннего стержня, создающего замок внутри соединяемых деталей. Для установки используется специализированный вытяжной инструмент – заклепочник, обеспечивающий однородное распределение нагрузки и исключающий повреждения материалов. Рекомендуется выбирать заклепки с диаметром отверстия на 0,1–0,2 мм больше диаметра заклепки для предотвращения ослабления соединения.
Кузовные заклепки применяются там, где требуется высокая прочность и герметичность. Монтаж производится методом деформации хвостовика с помощью прессов или молотков с последующей обработкой торца. Важно контролировать толщину свариваемого слоя, чтобы не вызвать трещины и обеспечить равномерное распределение давления.
При подготовке отверстий для заклепок необходимо использовать сверла с минимальным биением и зенковать отверстия для удаления заусенцев. Это снижает риск возникновения напряжений и повышает долговечность соединения.
Выбор материала заклепок должен соответствовать материалу соединяемых деталей с учетом коэффициентов теплового расширения и коррозионной совместимости. Алюминиевые заклепки подходят для легких сплавов, стальные – для конструкций с повышенной нагрузкой и вибрацией.
Особое внимание уделяется контролю качества монтажа: наличие деформации шейки заклепки без трещин и отверстий, отсутствие люфта между деталями, равномерность распределения прижимающей силы. При массовом производстве рекомендуется использовать автоматизированные заклепочные станции для повышения точности и производительности.
Паяные соединения: материалы и техника выполнения
Пайка – метод соединения металлов с использованием расплавленного припоя с более низкой температурой плавления, чем основная деталь. Основные материалы для пайки – медные, луженые, серебряные и оловянно-свинцовые припои. Выбор припоя зависит от типа металла и требований к прочности и коррозионной устойчивости соединения.
Для подготовки поверхности необходима тщательная очистка от оксидов и загрязнений, обычно с помощью механической обработки и химических флюсов. Флюсы служат для предотвращения окисления и улучшения смачиваемости припоя. Часто применяются хлорид цинка и канифоль для мягкой пайки, а для твердых соединений – специальные флюсы на основе буры и борной кислоты.
Температура нагрева должна строго соответствовать характеристикам припоя: для оловянно-свинцовых это 180–230°C, для серебряных – 620–750°C. Перегрев вызывает ухудшение структуры и снижает прочность. Пайку проводят паяльником, горелкой или специализированным оборудованием, обеспечивающим равномерное распределение тепла.
Техника выполнения включает равномерный нагрев соединяемых деталей до температуры расплавления припоя, последующее нанесение припоя на стык и выдержку до полного заполнения соединения. Важно избегать чрезмерного количества припоя, чтобы исключить образование капель и подтеков, которые снижают качество.
После пайки детали охлаждают естественным образом, без резких перепадов температуры, чтобы избежать внутренних напряжений. Контроль качества включает проверку на герметичность, прочность и отсутствие трещин с помощью визуального осмотра и методов неразрушающего контроля.
Шпоночные соединения: конструкция и типичные задачи
Шпоночные соединения обеспечивают передачу крутящего момента между валом и элементом конструкции (шкив, зубчатое колесо, шестерня) за счет вставленной в паз вала шпонки. Конструкция состоит из вала с продольным пазом, шпонки и соответствующего паза в ступице. Типичные размеры пазов стандартизированы по ГОСТ 23360-78, что гарантирует взаимозаменяемость и точность сборки.
Шпонки изготавливают из углеродистой стали 45, реже – из легированных марок для повышения прочности и износостойкости. Сечение шпонки выбирается исходя из передаваемого момента и конструктивных ограничений, основные типы – прямоугольные и клиновые. Прямоугольные шпонки применяются при относительно невысоких нагрузках, клиновые – для самофиксации и более надежного крепления при вибрациях.
Основная задача шпоночного соединения – точная передача крутящего момента без смещения элементов по оси вала. Они широко используются в приводах насосов, электродвигателей и редукторов, где важна простота изготовления и ремонтопригодность. Допустимые значения передаваемого момента и скорости вращения ограничены жесткостью соединения и износом шпонки.
При проектировании важно обеспечить зазоры в пазах для компенсации температурных деформаций и предотвращения заеданий. Рекомендуется использовать посадки с натягом на валу и зазором в ступице для равномерного распределения нагрузки. Регулярный контроль состояния шпонки и пазов предотвращает возникновение усталостных трещин и преждевременный износ.
Штифтовые соединения: способы установки и надежность
Штифтовые соединения применяются для точного позиционирования деталей и передачи малых крутящих моментов. Надежность зависит от правильного выбора типа штифта, точности посадки и технологии установки.
Основные способы установки штифтов:
- Прессовая посадка: штифт вставляется с усилием, обеспечивая высокую прочность за счет трения. Требует контроля размеров отверстий и штифта с допуском H7/h6 или H8/f7.
- Заклёпка: концы штифта расплющивают для фиксации, используется при соединениях с вибрационной нагрузкой.
- Разрезные штифты (шпонки): устанавливаются в пазах, передают значительные моменты, требуют точной обработки пазов и соблюдения посадочных зазоров.
- Пружинные штифты: устанавливаются в отверстия с натягом, компенсируют вибрации и термические деформации.
Рекомендации по повышению надежности:
- Использовать штифты из материалов с достаточной твердостью и коррозионной стойкостью (например, сталь 45 или нержавеющая сталь марки A2).
- Обеспечить чистоту и точность обработки посадочных отверстий (шероховатость Ra не выше 1,6 мкм).
- Применять контроль усилия при прессовой посадке для предотвращения повреждения деталей и штифта.
- Регулярно проверять состояние штифтов при эксплуатации, особенно в условиях вибрации или циклических нагрузок.
- При необходимости использовать фиксирующие составы (например, анаэробные клеи) для предотвращения самопроизвольного выдавливания штифта.
Зажимные соединения: варианты фиксации без повреждения деталей
Зажимные соединения обеспечивают прочную фиксацию компонентов без применения резьбы или сварки, что минимизирует риск деформации или повреждения деталей. Основные типы включают пружинные кольца, шпонки, клиновые и хомутовые зажимы.
Пружинные кольца монтируются в специальных канавках и удерживают детали на валу или внутри корпуса за счёт упругой деформации. Они быстро устанавливаются и демонтируются, подходят для ограниченной осевой подвижности.
Шпонки фиксируют вращающие детали, передавая крутящий момент, и не нарушают геометрию соединяемых элементов. Для предотвращения люфта выбирают шпонки с плотным посадочным допуском и соответствующим профилем.
Клиновые зажимы создают усилие за счёт конусного зажима, позволяя легко регулировать натяг и обеспечивая высокую надёжность при значительных нагрузках. Используются в узлах, где важна точная центровка и возможность быстрого разборки.
Хомутовые зажимы, применяемые для соединения труб или кабелей, обеспечивают равномерное распределение давления по окружности, исключая деформацию поверхностей. Выбор материала и ширины хомута влияет на долговечность и устойчивость к вибрациям.
Для корректного применения зажимных соединений важно учитывать тип нагрузки, материал деталей и условия эксплуатации. Тщательный подбор метода фиксации снижает необходимость в последующем ремонте и повышает надёжность конструкции.
