Диаметр трубы – один из ключевых параметров, влияющих на эффективность системы теплого пола. Неверно подобранный размер может привести к неравномерному прогреву поверхности, снижению энергоэффективности и повышенной нагрузке на насосное оборудование. Оптимальный выбор зависит от типа помещения, планируемой длины контура и характеристик теплоносителя.
Наиболее распространённые диаметры труб для теплого пола – 16 мм, 17 мм и 20 мм. При этом трубы диаметром 16 мм используются в большинстве жилых помещений с контурами длиной до 80–100 метров. Они обеспечивают достаточный тепловой поток и хорошо сочетаются с бетонной стяжкой толщиной 60–70 мм.
Для больших помещений или контуров длиной более 100 метров рекомендуется использовать трубы диаметром 20 мм. Они обеспечивают меньшие гидравлические потери, позволяя снизить нагрузку на насос. Однако при увеличении диаметра возрастает шаг укладки, что может потребовать пересмотра теплового расчета.

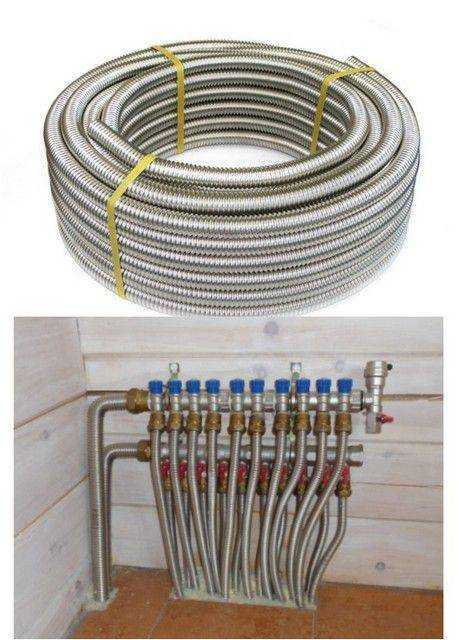

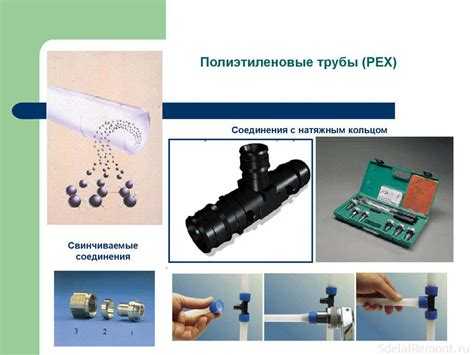

Важно учитывать, что при выборе диаметра трубы необходимо заранее знать параметры циркуляционного насоса и схемы подключения: двухтрубная система или коллекторная. Кроме того, тип материала труб – PEX, PE-RT или металлопластик – может влиять на допустимый радиус изгиба, что критично при укладке в ограниченном пространстве.
Какие диаметры труб применяются в системах теплого пола

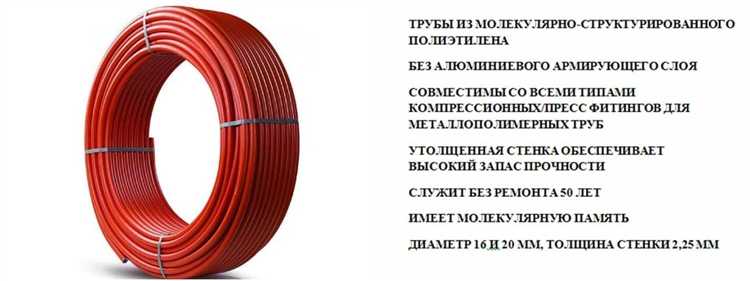

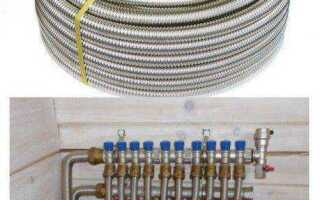

Наиболее распространённые диаметры труб для водяного тёплого пола – 16 мм, 17 мм и 20 мм. Выбор зависит от условий укладки, длины контура и типа помещения.
Трубы диаметром 16 мм используют в большинстве жилых помещений. Их проще монтировать, минимальный радиус изгиба – около 80 мм. Оптимальная длина контура при таком диаметре – до 80–90 метров. Увеличение длины приводит к росту гидравлического сопротивления и снижению эффективности системы.
Диаметр 17 мм встречается реже и используется преимущественно в европейских системах. Его применение оправдано, если проект требует специфического шага укладки или совместимости с определёнными фитингами.
Трубы диаметром 20 мм применяют в помещениях с большой площадью и минимальным количеством контуров. Их контуры могут достигать 120 метров без значительной потери напора. Однако радиус изгиба больше – около 120 мм, что ограничивает гибкость монтажа и требует увеличенного шага укладки.
Выбор большего диаметра целесообразен при использовании насосов с высокой производительностью и при необходимости снижения гидравлических потерь. В условиях ограниченного пространства или при высокой плотности укладки предпочтительны трубы 16 мм.
Влияние диаметра трубы на тепловую мощность системы
Диаметр трубы напрямую влияет на объем теплоносителя, сопротивление потоку и эффективность теплоотдачи. При увеличении диаметра снижается гидравлическое сопротивление, что позволяет прокладывать контур большей длины без потери напора. Однако избыточный диаметр может привести к недостаточной скорости движения воды, снижая эффективность теплопередачи.
Для контуров длиной до 70–80 м оптимален диаметр 16 мм. Он обеспечивает баланс между пропускной способностью и теплоотдачей. При длине выше 100 м предпочтительнее использовать трубу 20 мм, особенно при низкотемпературных источниках тепла, чтобы сохранить достаточную мощность системы.
Скорость теплоносителя должна находиться в пределах 0,2–0,5 м/с. При меньших значениях возникает риск расслоения потока и локального перегрева, при больших – шум и износ оборудования. Диаметр 16 мм обеспечивает расчетную тепловую мощность 80–100 Вт/м² при температурном графике 35/30 °C. Увеличение до 20 мм позволяет достичь 110–130 Вт/м², но требует точной гидравлической настройки системы.
Чрезмерное уменьшение диаметра (до 12 мм) допустимо только в небольших помещениях или при ограниченном шаге укладки, но приводит к резкому росту гидравлических потерь и ограничивает длину контура до 50 м. Это повышает нагрузку на насос и снижает равномерность прогрева.
Выбор диаметра должен основываться на расчёте тепловых потерь помещения, допустимой длине контура и характеристиках циркуляционного насоса. Игнорирование этих параметров приводит к неэффективной работе системы и увеличению эксплуатационных затрат.

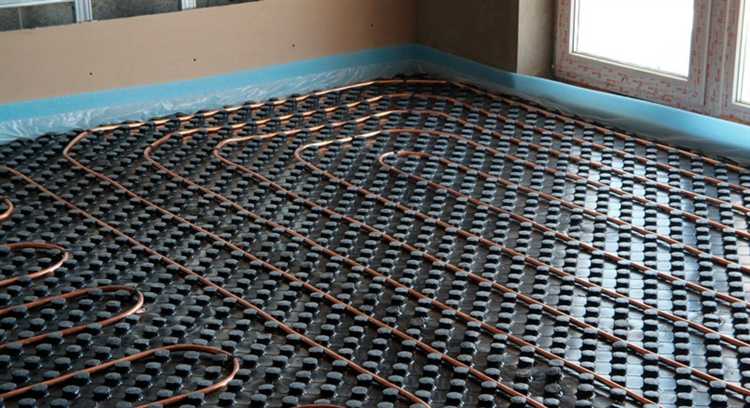

Как диаметр трубы влияет на шаг укладки и длину контура
Выбор диаметра трубы напрямую влияет на эффективность теплого пола, а также на параметры монтажа – шаг укладки и допустимую длину одного контура.
- Трубы диаметром 16 мм применяются при шаге укладки от 100 до 150 мм. Максимальная длина одного контура – до 80–90 м. При превышении этой длины возникает риск снижения температуры в конце петли из-за увеличенного гидравлического сопротивления.
- Трубы диаметром 17 мм используются реже, но обладают схожими характеристиками с 16 мм. Допустимая длина контура – до 100 м, шаг укладки – 100–200 мм в зависимости от теплопотерь помещения.
- Трубы диаметром 20 мм допускают шаг укладки до 250 мм и длину контура до 120 м. Их целесообразно применять в помещениях с низкими теплопотерями или при необходимости уменьшения количества контуров.
Чем больше диаметр трубы, тем выше пропускная способность и меньше гидравлическое сопротивление, что позволяет увеличить длину контура. Однако с ростом диаметра уменьшается гибкость трубы, усложняется монтаж и увеличивается толщина стяжки. Для жилых помещений чаще всего используют трубы 16 мм – это оптимальное сочетание удобства укладки, эффективности и допустимых длин.

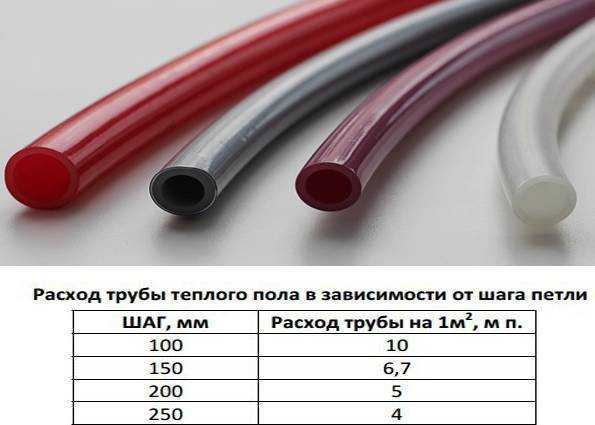

При выборе шага укладки ориентируются на теплопотери помещения: при стандартных условиях шаг 150 мм эффективен при использовании трубы 16 мм. Увеличение шага до 200–250 мм допускается только при использовании труб 20 мм и при наличии минимальных теплопотерь (энергоэффективные здания).
Зависимость диаметра трубы от типа напольного покрытия
Жесткость и теплопроводность напольного покрытия напрямую влияют на выбор диаметра трубы. При укладке под плитку или керамогранит, обладающие высокой теплопередачей, оптимален диаметр 16 мм. Он обеспечивает быструю реакцию системы на изменение температуры и равномерный прогрев поверхности.
Для ламината и паркетной доски, чувствительных к резким температурным колебаниям, предпочтительнее трубы диаметром 17–20 мм. Это снижает температурный градиент и обеспечивает более стабильный режим нагрева, минимизируя риск деформации покрытия.
При использовании линолеума или ковролина, обладающих низкой теплопроводностью, рекомендуется труба не менее 20 мм. Увеличенный диаметр компенсирует тепловые потери за счет большей площади теплообмена и позволяет достичь требуемой температуры при меньшей плотности укладки.
В системах с бетонной стяжкой под полимерные покрытия допускается использование труб от 16 до 18 мм. Главное условие – равномерное распределение тепла в толще стяжки, что достигается за счет корректного шага укладки и достаточной теплоемкости основания.
Выбор диаметра должен учитывать не только свойства покрытия, но и допустимую толщину пирога пола. При ограниченной высоте конструкции целесообразно использовать тонкие трубы с повышенной плотностью укладки, особенно под покрытия с высоким сопротивлением теплопередаче.
Как диаметр трубы связан с толщиной стяжки
Толщина стяжки напрямую зависит от диаметра трубы, используемой в системе теплого пола. Чем больше диаметр, тем выше должна быть стяжка, чтобы обеспечить достаточное покрытие трубы и равномерную теплопередачу.
Для труб диаметром 16 мм минимальная толщина стяжки должна составлять не менее 40 мм от верхней точки трубы. Это обеспечивает достаточную тепловую инерцию и исключает появление трещин при температурных перепадах.
Если используется труба диаметром 20 мм, толщина стяжки увеличивается до 45–50 мм. При меньшей толщине может возникнуть перегрев поверхности и неравномерный прогрев покрытия.
Использование труб диаметром 25 мм требует стяжки толщиной не менее 60 мм. Такой размер стяжки обеспечивает равномерное распределение тепла и снижает риски деформации бетонного слоя.
Слишком тонкая стяжка над трубой приводит к точечному перегреву, снижению ресурса напольного покрытия и нарушению теплового комфорта. Правильный подбор толщины стяжки под конкретный диаметр трубы критичен для надежной и эффективной работы системы.
Выбор диаметра трубы в зависимости от источника тепла
Газовые котлы с высоким стабильным давлением и температурой теплоносителя допускают использование труб 16 или 20 мм. Трубы 20 мм подходят для больших площадей или длинных контуров, так как уменьшают потери давления и позволяют поддерживать равномерный нагрев пола.
Для систем с тепловыми насосами, где температура подачи часто ниже 40 °C, предпочтительнее трубы 16 мм. Меньший диаметр повышает скорость движения теплоносителя, что критично для эффективной передачи тепла при низкотемпературном режиме.
Электрические теплые полы, не использующие теплоноситель, не требуют подбора диаметра трубы. Однако при использовании электрического котла в системе с водяным контуром диаметр труб выбирается исходя из мощности котла и длины контуров, обычно 16-20 мм.
Для солнечных коллекторов, где теплоноситель может иметь переменную температуру и состав, рекомендуется увеличенный диаметр 20 мм для компенсации возможных колебаний давления и снижения риска образования воздушных пробок.
Какие диаметры труб подходят для малых и больших помещений
Выбор диаметра трубы для теплого пола напрямую зависит от площади помещения и требуемой теплоотдачи. Оптимальный диаметр обеспечивает равномерный прогрев и минимальные потери давления в системе.
- Для малых помещений (до 20 м²) рекомендуются трубы диаметром 12 мм. Такой диаметр позволяет создать достаточный поток теплоносителя при небольшой длине контура, что снижает затраты и упрощает монтаж.
- Для средних помещений (от 20 до 50 м²) чаще используют трубы диаметром 16 мм. Они обеспечивают баланс между эффективностью теплообмена и минимизацией гидравлического сопротивления.
- Для больших помещений (свыше 50 м²) применяют трубы диаметром 16-20 мм. Больший диаметр уменьшает скорость движения воды, что снижает шум и износ системы, а также позволяет выдерживать большие протяженности контуров без существенной потери давления.
Рекомендуемые параметры труб по длине контура:
- Диаметр 12 мм – до 80 м длины контура.
- Диаметр 16 мм – до 120 м длины контура.
- Диаметр 20 мм – до 150 м длины контура.
Увеличение диаметра труб в больших помещениях снижает вероятность перегрева отдельных участков и повышает равномерность распределения тепла. В малых помещениях чрезмерно большой диаметр приводит к избыточному расходу теплоносителя и усложняет регулировку системы.
Распространённые ошибки при выборе диаметра трубы
Частая ошибка – установка трубы диаметром меньше 16 мм, что снижает пропускную способность системы и приводит к неравномерному прогреву пола. При слишком узком сечении повышается гидравлическое сопротивление, увеличивается нагрузка на насос и возрастает риск засоров.
Выбор диаметра более 20 мм без расчёта системы – тоже ошибка. Большой диаметр снижает скорость движения теплоносителя, ухудшая теплообмен и снижая эффективность обогрева. Это приводит к перерасходу материала и излишним затратам.
Неучёт длины контура – распространённая причина неправильного выбора. Для контуров длиной до 100 м оптимален диаметр 16 мм, при длине 100-120 м целесообразно применять 20 мм, а для более длинных – 25 мм. Несоблюдение этих норм вызывает дисбаланс в подаче тепла.
Игнорирование технических характеристик теплоносителя и давления в системе приводит к ошибкам в подборе диаметра. Трубы меньшего диаметра под высоким давлением быстрее изнашиваются и увеличивают шум работы оборудования.
Неправильный расчёт количества контуров и их распределения приводит к выбору неподходящего диаметра. Рекомендуется рассчитывать каждый контур отдельно с учётом площади и теплопотерь помещения.
Вопрос-ответ:
Как диаметр трубы влияет на равномерность прогрева пола?
Диаметр трубы определяет скорость и объем циркуляции теплоносителя. Если труба слишком тонкая, поток воды будет недостаточным для равномерного нагрева площади пола. С другой стороны, слишком толстая труба приведет к излишним затратам и затруднит монтаж. Правильно выбранный диаметр обеспечивает оптимальное распределение тепла и комфортную температуру поверхности.
Какие параметры нужно учитывать при выборе диаметра трубы для теплого пола в жилом доме?
Следует принимать во внимание площадь помещения, теплопотери, мощность отопительного котла и тип покрытия пола. Также важно учитывать расстояние между петлями контура и скорость движения теплоносителя. Все эти факторы помогают подобрать трубу, которая будет работать эффективно и не создаст лишних нагрузок на систему.
Можно ли использовать трубы разного диаметра в одной системе теплого пола?
В некоторых случаях применение труб разного диаметра оправдано. Например, на участках с большим тепловым расходом могут использоваться трубы большего сечения, а в менее нагруженных местах – трубы меньшего диаметра. Однако такое решение требует точного расчёта гидравлики системы, чтобы избежать проблем с циркуляцией и обеспечить равномерный нагрев.
Какие диаметры труб считаются стандартными для систем теплого пола и почему?
Наиболее распространены трубы диаметром 16 и 20 мм. Трубы 16 мм подходят для большинства жилых помещений благодаря сбалансированному сочетанию теплопередачи и простоты монтажа. Диаметр 20 мм используют в больших помещениях или когда требуется повысить скорость движения теплоносителя. Эти размеры удобны в использовании и доступны на рынке.
Как диаметр трубы влияет на расход теплоносителя и энергозатраты системы?
Диаметр трубы напрямую влияет на объём воды, проходящей по контуру, и скорость её движения. При слишком маленьком диаметре давление в системе растёт, что увеличивает нагрузку на насос и энергозатраты. При большом диаметре теплоноситель движется медленнее, что может снизить эффективность передачи тепла. Оптимальный диаметр позволяет поддерживать баланс между расходом, давлением и энергозатратами, обеспечивая экономичную работу системы.
