Количество розеток в котельной зависит от конкретного набора оборудования и его расположения. Основные потребители – газовый или электрический котёл, циркуляционные насосы, система автоматики, стабилизатор напряжения, бойлер, система тёплого пола, иногда – вентиляция или охранное оборудование. Для каждого устройства должна быть предусмотрена отдельная розетка с заземлением.
Минимальный набор: котёл (1), насос (1), автоматика (1), стабилизатор (1). Это уже 4 розетки. Если бойлер подключается не напрямую, добавляется ещё одна – итого 5. При наличии второго насоса, вентиляции или сигнализации количество увеличивается до 6–8 штук.
Не рекомендуется подключать несколько мощных устройств через удлинители или тройники. Каждая розетка должна иметь свою линию от щитка через автомат с расчётом по мощности: для котла – 10–16 А, для бойлера – до 25 А. Высота установки – не ниже 30 см от пола, удалённость от источников тепла и воды – не менее 50 см.
Резервные розетки (1–2 штуки) устанавливаются для подключения временного оборудования или в случае замены компонентов системы. Они не должны пересекаться по нагрузке с основными линиями и лучше размещать их в местах, где не будет затруднён доступ.
Среднее рекомендуемое количество – 6–9 розеток, с учётом текущих и возможных будущих потребностей. Все розетки должны быть влагозащищёнными (IP44 и выше), особенно если котельная совмещена с прачечной или хозблоком.
Сколько розеток требуется для подключения основного котельного оборудования
Количество розеток зависит от конкретной конфигурации котельной. Ниже перечислены основные устройства, для которых требуется отдельная розетка:
- Котёл – 1 розетка. Газовый или электрический котёл подключается через индивидуальную розетку с заземлением, чаще всего с отдельной линией от щитка.
- Циркуляционный насос – 1 розетка. Если насосов несколько (по контурам или на ГВС), для каждого нужна отдельная точка подключения.
- Группа безопасности с автоматикой – 1 розетка. Блоки управления и датчики часто требуют питания.
- Система управления тёплыми полами – 1 розетка. Блок контроллера размещается вблизи коллекторов.
- Расширительный бак с автоматикой (если предусмотрено) – 1 розетка.
- Стабилизатор напряжения – 1 розетка. При использовании обязательно выделять под него отдельную линию.
- Приточная вентиляция или вытяжной вентилятор – 1 розетка.
Итого: минимум 5–7 розеток при стандартной комплектации котельной. При наличии дополнительного оборудования – водоочистки, GSM-модуля, дренажного насоса – количество увеличивается. Все розетки должны иметь заземление и соответствовать нагрузке по току. Устанавливать их желательно выше уровня возможного затопления, не ближе 0,5 м к газовому оборудованию и строго по схеме электроподключения оборудования.

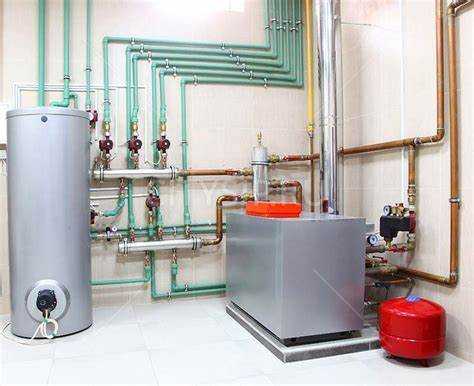

Нужно ли выделять отдельную розетку для циркуляционного насоса
Циркуляционный насос должен быть подключён через отдельную розетку с заземлением. Это исключает перегрузку линии и упрощает обслуживание. Большинство моделей потребляют от 40 до 100 Вт, но пусковой ток может достигать 1,5 А. Если насос запитан с других устройств, возможны скачки напряжения и перегорание предохранителей.
Рекомендуется использовать розетку с номинальным током не менее 10 А и подключать её через отдельный автомат в щитке – это повысит надёжность системы и упростит отключение насоса при необходимости.
Если в котельной установлено несколько насосов (по контурам отопления, рециркуляции ГВС и т.п.), каждому требуется своя розетка и автомат. Недопустимо подключать насосы через удлинители или тройники.
Для управления насосом можно предусмотреть подключение через термостат или контроллер. В этом случае также необходима отдельная линия с учётом коммутационной нагрузки.
Как предусмотреть розетки для автоматики и датчиков котельной
Автоматика котельной включает контроллеры, модули управления насосами, электроприводы, реле, а также датчики температуры, давления, уровня и утечки газа. Для корректной работы этой системы требуется стабильное питание, поэтому нужно заранее рассчитать количество розеток и их расположение.
- Для контроллера котла нужна отдельная розетка с заземлением. Устанавливается на высоте 1,2–1,5 м от пола, рядом с щитом управления.
- Каждый насос (циркуляционный, подпиточный) подключается через отдельную розетку, расположенную на расстоянии не более 0,5 м от корпуса насоса. Мощность розеток – не менее 16 А.
- Для электроприводов трехходовых или зональных клапанов требуется розетка рядом с каждым приводом – обычно 1–2 штуки на систему отопления и ГВС.
- Газовый клапан с электроприводом также подключается через розетку, размещённую вблизи точки подключения, на высоте 0,8–1,2 м.
- Сигнальные датчики (утечки газа, задымления) часто работают от сети 220 В через блок питания. Под каждое устройство нужна отдельная розетка или розеточный блок.
- Для модема или блока передачи данных (если используется дистанционный контроль) потребуется одна розетка рядом с монтажным щитом.
Рекомендуется предусмотреть 1–2 дополнительные розетки с заземлением на случай расширения системы. Все розетки подключаются через автомат защиты и УЗО. Монтаж проводится вне зон повышенной влажности и температуры. Для стабильности питания автоматики нежелательно подключать её к одной линии с мощным оборудованием (например, ТЭНами или компрессорами).

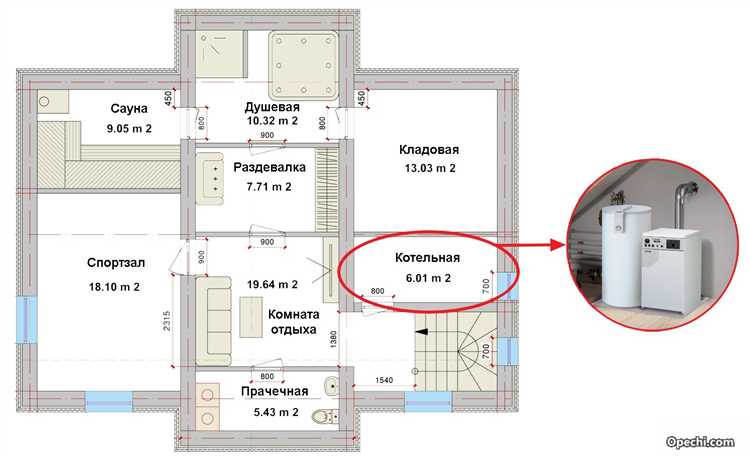

Нужны ли розетки для системы водоподготовки и фильтров
Если в котельной предусмотрена система водоподготовки, розетки необходимы. Электропитание требуется для насосов дозирующих установок, управляющих клапанов автоматических фильтров и блоков управления умягчителей. Без постоянного питания оборудование не сможет выполнять регенерацию и корректно поддерживать заданные параметры воды.
Для бытовых умягчителей достаточно одной розетки с заземлением на 220 В. Мощность подключения, как правило, не превышает 50–100 Вт, но лучше выделить отдельную линию с автоматом на 6–10 А. Если используется система с насосом-дозатором для реагентов, потребуется вторая розетка, размещённая ближе к месту установки бака с раствором. В случае применения УФ-обеззараживателей нужна дополнительная точка подключения рядом с лампой, так как замыкание на удлинителях недопустимо по технике безопасности.
Монтаж розеток рекомендуется выполнять на высоте 1–1,2 м от уровня пола. Установка должна производиться вблизи каждого отдельного блока оборудования, без необходимости использования удлинителей. Степень защиты – не ниже IP44, особенно при наличии открытых участков водопровода, где возможен конденсат или случайные брызги.
Сколько розеток закладывать для сервисного оборудования и инструментов
Для обслуживания котельной требуется минимум две отдельные розетки для подключения сервисного оборудования: пылесоса, диагностического прибора, насоса для промывки теплообменников. Все розетки должны быть заземлены и подключены через УЗО с током утечки не более 30 мА.
При проведении работ одновременно может использоваться несколько устройств, поэтому рекомендуется предусмотреть не менее четырёх розеток с запасом по мощности. Каждая розетка должна быть рассчитана на ток не менее 16 А.
Дополнительно следует установить одну розетку в удобном месте для подключения временного освещения или зарядки электроинструмента. Расположение – на высоте не ниже 1,1 м от пола, вдали от труб и узлов с высокой температурой.
Не допускается использование удлинителей и тройников при подключении сервисного оборудования. Все розетки должны быть установлены стационарно, с учётом удобства доступа при проведении технического обслуживания.
Нужно ли устанавливать розетки для резервного отопительного оборудования
Розетки для резервного отопительного оборудования обязательны, если предполагается использование электрокотлов, насосов или иных устройств, работающих при отключении основного источника питания. Минимальное количество – не менее двух розеток, чтобы обеспечить подключение самого оборудования и дополнительного аварийного прибора, например, вентилятора или терморегулятора.
Розетки должны иметь защиту от влаги и пыли не ниже IP44 и быть подключены к отдельной линии с автоматическим выключателем на 16 А, учитывая повышенную нагрузку резервных систем. Для оборудования с высокой мощностью (от 2 кВт и выше) следует применять розетки и кабели с соответствующим сечением проводников – минимум 2,5 мм².
Расположение розеток необходимо планировать с учётом удобного доступа и минимального расстояния до приборов, не более 1 метра, чтобы исключить использование удлинителей. При наличии нескольких резервных устройств стоит предусмотреть отдельные розетки для каждого с возможностью индивидуального отключения.
Если резервное оборудование работает от бесперебойного источника питания (UPS) или генератора, розетки должны быть включены в цепь этих систем. В котельных с частыми перебоями питания установка резервных розеток снижает риск отказа отопления и обеспечивает безопасность.

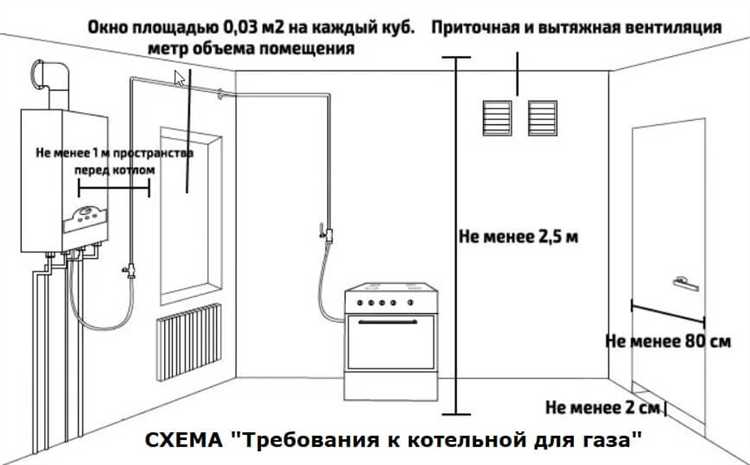

Как учитывать требования безопасности при размещении розеток в котельной
Розетки в котельной должны устанавливаться с учётом защиты от влаги и повышенной температуры. Необходимо выбирать розетки с классом защиты не ниже IP44, а при наличии прямого попадания воды – IP54 или выше.
Минимальное расстояние от розеток до нагревательных элементов и трубопроводов с горячей водой – 0,5 метра. Это снижает риск перегрева и повреждения электроприборов.
Розетки следует монтировать на высоте не менее 1 метра от пола, чтобы исключить контакт с возможными лужами воды при протечках.
Все электропроводки должны быть проложены в защитных трубах или кабель-каналах, устойчивых к механическим повреждениям и воздействию температуры от 70 °C и выше.
Обязательна установка устройств защитного отключения (УЗО) с током срабатывания не более 30 мА для предотвращения поражения электрическим током при пробое изоляции.
Розетки необходимо располагать вне зон возможного скопления конденсата и паров, особенно рядом с котлом и бойлером, чтобы избежать коротких замыканий и коррозии контактов.
Использование розеток с крышками или встроенными защитными шторками помогает предотвратить попадание пыли и влаги внутрь корпуса.
Какие типы розеток использовать для разных групп потребителей в котельной
Для силового оборудования котельной – насосов, котлов, горелок – применяют розетки промышленного типа с напряжением 380 В и током от 16 А до 32 А. Обычно это розетки с защитой от влаги и пыли класса IP44 и выше, рассчитанные на трёхфазное подключение. Они обеспечивают стабильное питание мощных потребителей и имеют надежный контакт для безопасности эксплуатации.
Для управляющей автоматики и систем контроля подходят стандартные однофазные розетки на 220 В с током до 16 А. Рекомендуется использовать розетки с заземлением и защитой от влаги (минимум IP44), так как котельная – помещение с повышенной влажностью и температурными колебаниями.
Для освещения и мелких приборов следует выбирать розетки с классом защиты не ниже IP44, однофазные на 10–16 А. Они обеспечивают безопасность при работе с электроинструментом и позволяют подключать переносные светильники или вентиляторы.
Розетки для временных подключений, например для обслуживания или тестирования оборудования, рекомендуется устанавливать с дополнительными защитными крышками и встроенными выключателями. Это уменьшит риск случайного контакта с током и повысит удобство эксплуатации.
Для подключения оборудования с высокой степенью вибрации и тепловых нагрузок целесообразно использовать розетки с усиленными контактами и теплоотводящими элементами, чтобы избежать перегрева и повышенного износа.
Обязательно применять розетки с заземлением во всех группах потребителей котельной. Это снижает риск поражения электрическим током и обеспечивает корректную работу защитных устройств.
Вопрос-ответ:
Сколько розеток нужно установить для подключения котла и дополнительного оборудования?
Для подключения основного котла обычно достаточно одной розетки, но стоит предусмотреть еще 1–2 запаса для дополнительного оборудования: циркуляционных насосов, расширительного бака с автоматикой или системы управления. Резервные розетки помогают избежать использования тройников и продлевают срок службы техники, снижая риск перегрузок.
Нужно ли ставить отдельные розетки для каждого прибора в котельной?
Да, лучше выделить отдельную розетку под каждый важный прибор. Это обеспечивает безопасность и удобство эксплуатации. Например, если насос или вентилятор выйдут из строя, не придется отключать всю систему. Кроме того, отдельные розетки позволяют быстро и просто заменить или отремонтировать оборудование без риска повредить другие устройства.
Какой тип розеток выбрать для котельной, чтобы они были надежными и безопасными?
Для котельной рекомендуется использовать розетки с защитой от влаги и пыли — класс не ниже IP44. Лучше применять модели с заземлением и автоматическими крышками. Это предотвращает попадание влаги и случайные прикосновения к контактам. Электрические розетки должны соответствовать мощности подключаемого оборудования и быть установлены с учетом правил электробезопасности.
Стоит ли устанавливать дополнительные розетки для будущих нужд в котельной?
Да, желательно предусмотреть несколько дополнительных розеток на случай, если в будущем понадобится подключить новое оборудование или выполнить техническое обслуживание с использованием электроинструментов. Это позволит избежать дополнительных работ по прокладке проводки и установке новых розеток позже. При этом лучше заранее обдумать расположение розеток так, чтобы они не мешали при эксплуатации котельной и были удобны для доступа.
