Когда влажность древесины превышает 20 %, колонии грибов активизируются уже через 48 часов. Первый барьер – борсодержащие пропитки: раствор буры или борной кислоты (10 % B2O3) проникает на 3–5 мм, блокируя ферменты гниения. Нанесение кистью в расчёте 300 мл/м² и последующая сушка при температуре не ниже +15 °C сокращают скорость биопоражения в четыре раза.
Для глубокой защиты конструкций толщиной свыше 40 мм используют водорастворимые соли меди. Раствор меди нафтената 1,5 % по металлу вводят методом вакуум-давление-вакуум с конечным расходом 80–120 кг/м³ древесины; это обеспечивает срок биостойкости не менее 25 лет даже при периодическом увлажнении.
После антисептирования обязательна герметизация пор. Двухкомпонентная эпоксидная смола с вязкостью 200–300 мПа·с заполняет капилляры до глубины 2 мм; на свежий, но уже отверждённый слой эпоксидника наносят льняное или тунговое масло (120 мл/м²) для гибкости покрытия и компенсации усушки.
Закрепляет систему финишная алкидно-уретановая краска с содержанием сухого остатка не ниже 60 %. Толщина сухой плёнки 80 мкм удерживает влагу ниже критической отметки, в то время как УФ-поглотители (2 % оксид цинка по массе) подавляют фотодеградацию лигнина. Такой четырёхслойный «пирог» продлевает ресурс наружных деревянных элементов до 35 лет без капитального ремонта.
Как выбрать антисептик для уже начавшего гнить дерева
Оцените влажность: если ядро превышает 20 % по влагомеру, сначала подсушите материал до 15–18 %, иначе препараты не проникнут глубже 2 мм и эффект будет кратковременным.
Проверьте степень разрушения: зонд-шпилька должна уходить не более чем на 3 мм; при большем провале сначала удалите рыхлую древесину стамеской и обработайте открытые волокна борным стеклом (5–7 % раствором).
Выбирайте базу препарата по месту применения. Для помещений – водорастворимые формулы с ЛОС < 50 г/л (например, бор-аминные концентраты), которые не выделяют запаха и не изменяют оттенок. Для фасадов и свай – органорастворимые с высокой коэффициентной диффузией (не менее 1,5 × 10-5 см²/с) на алкидных смолах: они вытесняют влагу и оставляют водоотталкивающую плёнку.
Проверьте активный компонент. Для начавшегося гниения эффективны:
• медь-азол или Cu-HDO – концентрация рабочего раствора 0,125 % массовая, подавляет белую и бурую гниль;
• соли цинка + IPBC – минимум 0,3 % цинка, подходит для участков с периодическим увлажнением;
• фторборные соединения – 2 % по соли, быстро диффундируют в заболонь.
Убедитесь в глубине проникновения. Производитель должен указывать класс проникновения не ниже NP-3 (≥ 5 мм в радиальном направлении) согласно ГОСТ 20022.2-2021. Для несущих балок и лаг целесообразно комбинировать пропитку и инъекцию: сверлите отверстия Ø 6–8 мм на ⅔ толщины детали с шагом 10 см, вводите антисептик шприцем до насыщения – расход ориентировочно 0,4 л/м.
Изучите остаточную фиксацию. Для наружных элементов берите средства, где потеря активного вещества после 120-часового выщелачивания не превышает 5 %. Это гарантирует срок защиты минимум 10 лет при циклическом увлажнении.
И наконец, смотрите на совместимость с последующими покрытиями: водные антисептики совместимы с акриловыми красками через 48 ч сушки, а масляные требуют межслоя с алкидной грунтовкой, иначе возможен отслой.
Чем обработать торцы древесины для защиты от влаги
Гидрофобный воск-акрил формирует эластичную пленку, которая не растрескивается при сезонных подвижках. Норма расхода – 80–120 г/м²; повторное нанесение допускается через 2 часа при +20 °C. Оптимальна для лиственницы и террасной доски с влажностью 10-15 %.
Эпоксидная смола низкой вязкости глубоко заполняет капилляры торца. Для сосны смешивают смолу и отвердитель 3:1, разогревают до +35 °C и наносят кистью с жестким ворсом. Толщина одного слоя – 0,3 мм; полное отверждение наступает через 24 часа, после чего поверхность допускает шлифовку и окраску.
Полиуретановый лак 2К образует ударопрочную оболочку (твердость по Кёнигу ≥ 150 с). Первый слой грунтует, второй закрывает поры; межслойная сушка – 4 часа. Температура нанесения – +15…+25 °C при относительной влажности ≤ 70 %.
Парафин в уайт-спирите (1 : 4) подходит для быстрого консервационного обмазывания свежеспиленных торцов. Раствор подогревают до +60 °C, погружение – 3-4 секунды. Создается равномерный слой, препятствующий испарению влаги и растрескиванию при сушке.
Алкидно-уретановая краска с добавкой 5 % сиккатива образует паронепроницаемое покрытие толщиной 80 мкм. Расход – 100 мл на м²; эксплуатационная температура – -30…+80 °C, что делает метод пригодным для уличных конструкций.
Технология подготовки: торцы шлифуют абразивом P120-P150, удаляют пыль и подогревают феном до +30 °C для раскрытия пор. Нанесение ведут по сухому дереву при ветре < 3 м/с, затем торец защищают от прямых лучей и дождя минимум 12 часов. Для финишной отделки важно проверять совместимость базового слоя с покрытием стенок, чтобы избежать отслаивания.
Проверка качества: через 72 часа проводят капельный тест – вода должна скатываться шариком без впитывания в волокна. При соблюдении норм расхода и режима сушки срок службы обработки достигает 5-7 лет.
Как наносить защитные составы на дерево после дождя
После дождя древесина насыщается влагой, что препятствует впитыванию защитных составов и снижает их эффективность. Чтобы обработка была результативной, необходимо соблюсти ряд условий.
- Проверьте влажность древесины с помощью влагомера. Допустимый уровень – не выше 18%. При более высокой влажности состав не впитается должным образом.
- Обеспечьте полное высыхание дерева. Для этого оставьте его на открытом воздухе минимум на 48 часов после дождя, при температуре выше +10 °C и отсутствии прямого солнечного света.
- Удалите загрязнения: смойте грязь, пыль и остатки старых покрытий. Используйте жёсткую щётку и тёплую воду, при необходимости добавьте нейтральное моющее средство.
- Перед нанесением составов зашлифуйте поверхность абразивной бумагой зернистостью P80–P120. Это откроет поры древесины и улучшит сцепление с защитным слоем.
- Наносите защитный состав кистью, валиком или распылителем, двигаясь вдоль волокон. Избегайте избыточного нанесения, чтобы не образовывались потёки.
- Оставьте первый слой для впитывания не менее 4 часов. При высокой влажности воздуха увеличьте время до 6–8 часов.
- Нанесите второй слой тем же способом. Для наружных конструкций обязательны два слоя, особенно при использовании антисептиков глубокого проникновения.
- Не подвергайте обработанную поверхность воздействию влаги в течение 24–48 часов. За это время состав полностью фиксируется в структуре древесины.
Игнорирование требований к влажности приводит к поверхностному высыханию состава без глубокого проникновения, что резко снижает срок службы покрытия.
Какие пропитки применять для дерева в земле или в контакте с бетоном
Если требуется экологически более щадящее решение, применяют водорастворимые системы ACQ (алкиламмонийные соединения меди) или CA-B (медь + азол). Для класса опасности 4 (постоянный контакт с грунтом) нормируется поглощение 10–16 кг технической меди на м³ древесины; давление 0,8–1,0 МПа в автоклаве обеспечивает такое насыщение за один цикл.
В контакте с бетоном древесина подвергается щелочному воздействию, поэтому предпочтительны композиты, где соль меди дополнена боратами. Промышленные препараты типа «Tanalith E» добавляют 1,5–2 % борат-ионов, что снижает риск биокоррозии в порожках pH 9–11.
Для ремонтных вставок и торцов эффективны борные стержни Ø 9–12 мм: после внедрения они выделяют раствор борной кислоты до насыщения 2,5–3,0 кг/м³, подавляя грибок внутри трещин. Снаружи торец сразу герметизируется эпоксидным праймером толщиной 300–400 мкм, чтобы исключить вымывание соли.
В качестве барьерного слоя между древесиной и бетоном дополнительно наносят битум-каучуковую мастику с сухим остатком ≥ 65 %. Расход – 1,2–1,5 кг/м² на два прохода; после полимеризации она работает как капиллярный отсекатель и улучшает адгезию ко влажному бетону.
Перед любой пропиткой древесину сушат до 18 % влажности и удаляют кору; сразу после резки свежие торцы запечатывают полиуретановым воском. Эти операции удваивают срок службы даже при стандартных нормах удержания консерванта.
Чем обработать старую древесину перед покраской, чтобы остановить гниение
Удалите рыхлую, потемневшую сердцевину стамеской до твёрдой светлой ткани, затем прошлифуйте P120–P150. Влажность древесины должна быть ≤ 18 % – измерьте влагомером; более высокая влажность сведёт эффективность пропиток к нулю.
Сразу после механической подготовки нанесите горячий (50 – 60 °C) водный раствор борной соли 10 % (борная кислота + бораз/тетраборат натрия, 1 кг на 10 л воды). Норма расхода: 350–450 г/м², кисть – три прохода «мокрым по мокрому». Бор проникает на 3–5 мм, подавляя грибок Serpula lacrymans и плесень.
После полного высыхания (24 ч, +20 °C) пропитайте участки, где удалялось гниль, жидким эпоксиконсолида́нтом (низковязкая эпоксидная смола + 15 % ацетона). Он полимеризует рыхлые волокна и блокирует капиллярный подсос влаги; потребление – 120–180 г/м² в зависимости от пористости.
Далее загрунтуйте поверхность антисептическим праймером глубокого проникновения на акрилатной основе с IPBC 0,3 % + тебуконазол 0,2 %. Один слой при температуре выше +8 °C; расход 100–120 г/м². Праймер создаёт защитную плёнку и химически связывается с краской.
Финишное водоотталкивающее масло с медным нафтенатом 0,15 % нанесите через 6 часов; оно снизит водопоглощение на 60–70 % и придаст древесине pH ≈ 6, препятствующий развитию биопоражений. Через сутки можно наносить лакокраску.

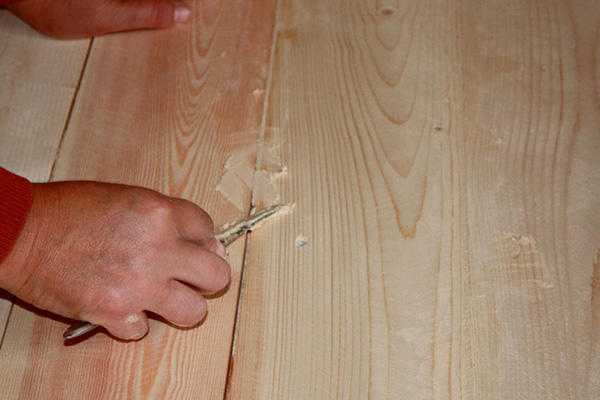

Можно ли остановить гниение без снятия поражённого слоя
Остановить гниение дерева без удаления поражённого слоя возможно лишь на ранних стадиях повреждения. Глубокое проникновение влаги и микроорганизмов в структуру древесины делает поверхностную обработку малоэффективной.
Для обработки используют антисептики с высокой проникающей способностью, например, на основе медного купороса или борной кислоты. Их наносят в несколько слоёв, обеспечивая впитывание вглубь древесины. Средства на масляной основе или с добавлением растворителей ускоряют проникновение, улучшая защиту.
Важно предварительно очистить поверхность от грязи и пыли, чтобы антисептик лучше сцеплялся с древесиной. Использование герметиков и гидрофобизаторов после антисептической обработки снижает доступ влаги и препятствует развитию грибка.
Однако без удаления поражённого слоя сохраняется риск дальнейшего распространения гнили внутри материала, что со временем приведёт к структурным повреждениям. Для долгосрочной защиты рекомендуется комбинировать обработку с механическим удалением видимых участков гнили.
Вопрос-ответ:
Какие средства лучше всего подходят для обработки дерева с целью остановки гниения?
Для защиты древесины от гниения обычно применяют антисептические препараты, которые проникают внутрь волокон и препятствуют развитию грибков и бактерий. Наиболее популярны средства на основе медного купороса, кремнийорганические составы и специальные масляные пропитки. Они создают барьер против влаги и микроорганизмов, сохраняя структуру дерева.
Можно ли остановить процесс гниения, если древесина уже начала разрушаться?
Если повреждения только начались, обработка антисептиком поможет замедлить дальнейшее разрушение. Важно предварительно удалить рыхлую и поражённую часть дерева, чтобы средство проникло в здоровую древесину. Однако при сильном повреждении полное восстановление практически невозможно, и может потребоваться замена поражённых элементов.
Какие ошибки часто допускают при обработке дерева от гниения?
Часто забывают тщательно подготовить поверхность: не очищают её от грязи, пыли и старого покрытия. Также недостаточная глубина пропитки снижает защитный эффект. Ещё одна ошибка — нанесение средства на влажное дерево, что уменьшает впитываемость. Рекомендуется наносить препараты в несколько слоёв и следить за сроками их высыхания.
Нужно ли после обработки дерева антисептиком дополнительно покрывать его лаком или краской?
После пропитки древесину желательно покрыть лакокрасочными материалами для создания дополнительного барьера от влаги и ультрафиолета. Это помогает дольше сохранить внешний вид и защитить от внешних воздействий. При выборе краски стоит учитывать совместимость с антисептиком, чтобы избежать шелушения и нарушения сцепления.
Как часто нужно обновлять защитную обработку дерева для поддержания его в хорошем состоянии?
Периодичность обработки зависит от условий эксплуатации и используемого средства. В среднем, повторную обработку проводят каждые 2–3 года. Для наружных конструкций, подвергающихся сильному воздействию влаги и солнечных лучей, обработку рекомендуется делать чаще — примерно раз в год. Регулярный осмотр помогает своевременно обнаружить повреждения и обновить защиту.
Какие средства подходят для защиты дерева от гниения на открытом воздухе?
Для защиты древесины от гниения обычно используют специальные антисептические составы — биозащитные пропитки. Они проникают глубоко в структуру дерева, предотвращая развитие грибков и бактерий, вызывающих разложение. Важно выбрать средство, рассчитанное на наружное применение, поскольку оно должно выдерживать воздействие влаги и перепадов температур. Также хорошим вариантом является обработка масляными или восковыми пропитками, которые создают водоотталкивающий слой, уменьшая проникновение влаги в древесину.
Загрузка...
