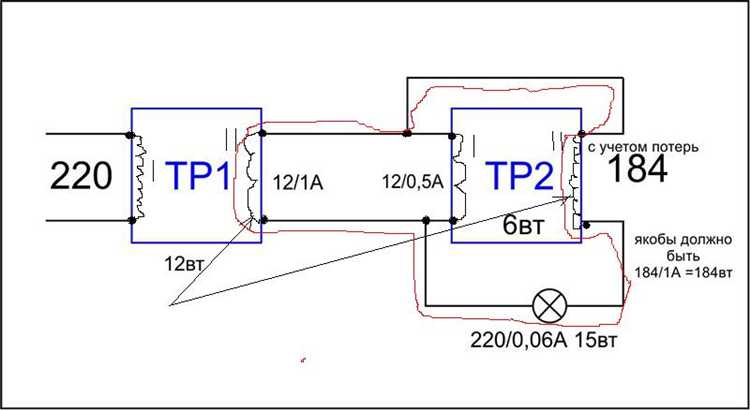

Переход от 12 вольт к 220 требует использования инвертора – устройства, преобразующего постоянный ток низкого напряжения в переменный ток стандартной бытовой сети. Наиболее надёжное решение – чисто синусоидальный инвертор с номинальной мощностью не менее 20% выше ожидаемой нагрузки. Это особенно важно при питании чувствительной электроники, компрессоров холодильников или насосов.
Для подключения потребуется источник постоянного тока: аккумулятор 12 В (чаще всего свинцово-кислотный или литий-железо-фосфатный). Емкость аккумулятора напрямую влияет на продолжительность работы. Например, для инвертора мощностью 1000 Вт с КПД 85% и нагрузкой на 500 Вт, аккумулятор ёмкостью 100 А·ч обеспечит около двух часов работы.
Соединение аккумулятора с инвертором выполняется медными проводами сечением не менее 16 мм² для длины до 1 м. Контакты должны быть надёжно зажаты, без люфта. Обязательно использовать предохранитель по плюсовому проводу, установленный максимально близко к аккумулятору – номиналом чуть выше рабочего тока (например, 80–100 А для 1000 Вт).
Выход инвертора подключается к розетке или напрямую к устройству, требующему 220 В. При этом недопустимо включение инвертора в существующую домашнюю проводку без соответствующего реле-переключателя, чтобы избежать обратной подачи напряжения в сеть.
Выбор инвертора: параметры, мощность и тип подключения
Номинальное напряжение инвертора должно соответствовать источнику питания. Для подключения к аккумулятору 12 В выбирается инвертор с входным напряжением 12 В. Несоответствие приведёт к нестабильной работе или выходу устройства из строя.
Мощность инвертора подбирается с запасом не менее 30% от суммарной мощности подключаемых устройств. Например, для питания нагрузки в 300 Вт требуется инвертор мощностью не менее 400 Вт. Учтите пусковые токи: электродвигатели, холодильники и насосы кратковременно потребляют в 3–5 раз больше своей номинальной мощности.
Тип выходного сигнала – важнейший параметр. Для электроники, импульсных блоков питания, циркуляционных насосов и бытовой техники требуется инвертор с чистой синусоидой. Модели с модифицированной синусоидой дешевле, но могут вызывать шум, нагрев и сбои в работе оборудования.
Тип подключения делится на два основных варианта: розетка на корпусе инвертора и жёсткое подключение к распределительной сети. Первый способ удобен для мобильного использования и малой нагрузки. Второй – для стационарных систем с автоматическим переключением питания. В последнем случае желательно наличие встроенного реле приоритета или совместимость с внешним АВР.
Дополнительные функции – индикация нагрузки, защита от перегрева, пониженного и повышенного напряжения, автоматическое отключение. Для работы в условиях ограниченного пространства критична пассивная система охлаждения или продуманная вентиляция.
Для систем, интегрированных в автономные электросети (например, с солнечными панелями), выбирайте инверторы с возможностью работы в режиме зарядки аккумуляторов и функцией инвертор/UPS. Это позволит создать гибкую и отказоустойчивую схему электроснабжения.
Подключение аккумулятора к инвертору: схема и требования к кабелям
Для соединения 12-вольтового аккумулятора с инвертором требуется строгое соблюдение параметров кабелей и правильная схема подключения. Ошибки на этом этапе приводят к перегреву, потере мощности или даже пожару.
Схема подключения: от положительной клеммы аккумулятора проложите кабель к положительной клемме инвертора, от отрицательной – к отрицательной. Между плюсовым проводом и клеммой аккумулятора должен быть установлен предохранитель соответствующего номинала (обычно 100–150 А), на расстоянии не более 30 см от аккумулятора.
Сечение кабеля: при расстоянии до 1 метра и мощности инвертора до 1000 Вт используйте медный кабель сечением не менее 25 мм². При мощности 2000–3000 Вт – от 35 до 50 мм². Чем длиннее кабель, тем больше должно быть сечение для компенсации падения напряжения.
Материал кабеля: предпочтительно использовать гибкий многожильный медный провод с силиконовой или термостойкой ПВХ-изоляцией. Алюминиевые кабели не допускаются из-за высокого сопротивления и низкой прочности контакта.
Клеммы и соединения: применяйте обжимные наконечники соответствующего диаметра, фиксируемые гидропрессом или качественным обжимным инструментом. После соединения проверьте отсутствие нагрева под нагрузкой. Все соединения должны быть защищены от влаги и окисления термоусадкой или герметиком.
Важно: никогда не используйте автомобильные провода малого сечения или заводские «прикуриватели» – они не рассчитаны на длительные токи выше 100 А. Перед первым включением проверьте полярность и надежность всех соединений.
Организация заземления при работе с инвертором
При подключении инвертора 12В–220В необходимо обеспечить его безопасную эксплуатацию с учетом особенностей устройства и электропроводки. Основная задача заземления – защита от пробоя напряжения на корпус и снижение риска поражения током при аварийных ситуациях.
Корпус инвертора должен быть соединён с контуром защитного заземления. Если инвертор устанавливается в частном доме, используйте уже существующую заземляющую систему. В случае её отсутствия потребуется создание автономного контура заземления – как минимум три металлических стержня длиной не менее 1,5 метра, вбитых в землю по вершинам треугольника с шагом не менее 1,2 метра, соединённых стальной полосой 40×4 мм или круглым прутком диаметром не менее 8 мм.
Выход 220 В инвертора не имеет гальванической связи с сетью, поэтому розетки, подключённые к инвертору, должны иметь рабочий ноль и защитный проводник, даже если нагрузка небольшая. В качестве заземляющего проводника используйте медный провод сечением не менее 2,5 мм² для одиночных устройств и не менее 4 мм² для групповых линий.
Нельзя соединять «ноль» инвертора с землёй напрямую – это может вызвать ложные срабатывания УЗО или даже выход устройства из строя. В устройствах с функцией синхронизации с сетью используется специальное реле контроля изоляции – при его отсутствии организуйте заземление только через корпус.
Проверяйте сопротивление заземляющего контура – оно должно быть не выше 4 Ом. Для измерений используйте мегаомметр или вызовите электрика с соответствующим прибором. Неправильное заземление может не только не защитить, но и усугубить последствия короткого замыкания или утечки тока.
Распределение нагрузки: какие приборы можно подключать
При использовании преобразователя с 12 В на 220 В важно учитывать мощность подключаемых устройств. Например, инвертор мощностью 300 Вт способен запитать светодиодное освещение, ноутбук и зарядные устройства. Для подключения холодильника, телевизора или микроволновой печи потребуется устройство минимум на 1000–1500 Вт.
Электроприборы с индуктивной нагрузкой (холодильники, насосы, компрессоры) создают пусковой ток, который в 3–7 раз превышает номинальный. Если планируется запуск таких устройств, инвертор должен иметь кратковременный запас по мощности. Например, для холодильника на 150 Вт требуется инвертор не менее 1000 Вт пикового значения.
Нагревательные элементы – чайники, утюги, обогреватели – быстро перегружают систему. Устройство мощностью 2000 Вт при питании от 12 В потребляет около 167 А тока, что непрактично даже при кратковременной работе. Такие приборы использовать не рекомендуется.
Допустимо подключать телевизоры (до 150 Вт), роутеры (до 30 Вт), зарядные станции, инструмент малой мощности (дрели до 500 Вт), если общий ток, потребляемый от аккумулятора, не превышает 80% от номинального для безопасной работы инвертора.
Ключевой ориентир – суммарная мощность всех одновременно включённых приборов и допустимый ток, который может обеспечить аккумулятор. Для стандартного аккумулятора на 100 А·ч допустимая долговременная нагрузка – не более 600–700 Вт.
Монтаж предохранителей и защита цепей при работе с 220 В
Работа с напряжением 220 В требует обязательной установки защитных элементов. Отсутствие предохранителей или автоматических выключателей может привести к пожару, поражению электрическим током и выходу оборудования из строя.
- Для однофазной сети 220 В устанавливают автоматические выключатели с номиналом, соответствующим мощности подключаемой нагрузки. Пример: для цепи с нагрузкой до 3 кВт – автомат на 16 А.
- Номинал автомата должен быть ниже тока, допустимого для используемого сечения провода. Для медного провода 2.5 мм² – максимум 25 А, но в домашних условиях чаще применяют автоматы на 16 А.
- Монтировать предохранители следует в распределительном щитке или отдельном герметичном боксе, исключающем контакт с токоведущими частями.
- Обязательна установка УЗО (устройства защитного отключения) с током утечки не более 30 мА. Это защищает от поражения током при повреждении изоляции или случайном прикосновении к оголённым частям.
- Для цепей освещения и розеток рекомендуется раздельная установка автоматов. Это позволяет локализовать отключение при коротком замыкании и упростить диагностику.
- Плавкие предохранители используются редко, но допустимы в цепях с постоянной нагрузкой и низкой вероятностью перегрузки. Их номинал должен соответствовать длительно допустимому току с небольшим запасом (не более 10%).
- Корпус защитной автоматики должен иметь степень защиты не ниже IP20 в помещениях и не ниже IP44 во влажных зонах (ванная, кухня, подвал).
Никогда не используйте «жучки», перемычки из проволоки и самодельные решения. Это создаёт угрозу жизни и может стать причиной пожара.
Проверка системы на безопасность перед запуском
Перед включением преобразователя с 12 В на 220 В необходимо убедиться в исправности всех компонентов. Проверьте целостность изоляции проводов – отсутствие трещин и оголённых участков снизит риск короткого замыкания. Используйте мультиметр для контроля напряжения на входе: оно должно быть стабильно в пределах 11,5–13,8 В, соответствуя нормальному диапазону аккумулятора.
Обязательно проверьте подключение заземления. Неправильно организованное заземление приводит к появлению опасного напряжения на корпусе устройства и повышает риск поражения электрическим током. Заземляющий контур должен иметь сопротивление не выше 4 Ом.
Осмотрите крепления и соединения клемм. Свободные или корродированные контакты ухудшают проводимость и могут вызвать перегрев. Все клеммы должны быть затянуты с усилием, исключающим люфт.
Перед включением включите устройство в режиме холостого хода, измерьте выходное напряжение и частоту тока – они должны составлять 220 В ±5 В и 50 Гц ±1 Гц соответственно. В случае отклонений выполните перенастройку или замену компонентов.
Проверьте наличие предохранителей в цепях и их номиналы. Предохранители должны соответствовать расчетному току нагрузки, чтобы избежать перегрева проводки при перегрузках.
Вопрос-ответ:
Можно ли напрямую подключить 12-вольтовый источник к 220-вольтовой сети дома?
Нельзя подключать 12-вольтовый источник напрямую к сети с напряжением 220 В. Это приведет к поломке оборудования и возможной опасности для жизни. Для работы с разным напряжением используют специальные устройства — преобразователи напряжения или инверторы, которые безопасно преобразуют 12 В в 220 В.
Какие устройства нужны для подключения 12 В к 220 В в домашних условиях?
Для подключения и преобразования 12 В в 220 В используется инвертор — устройство, которое меняет постоянный ток низкого напряжения в переменный ток высокого напряжения. Также рекомендуется использовать предохранители и защитные устройства, чтобы предотвратить короткие замыкания и перегрузки.
Насколько сложно самому собрать систему для преобразования 12 В в 220 В?
Собрать систему преобразования напряжения можно самостоятельно, если есть базовые знания по электротехнике и опыт работы с электрооборудованием. Нужно правильно подобрать инвертор с нужной мощностью, соблюдать правила безопасности при подключении, а также убедиться, что вся проводка и компоненты соответствуют требованиям по току и напряжению.
Какие риски существуют при неправильном подключении 12-вольтовой батареи к сети 220 В?
Если подключить 12 В напрямую к 220 В или использовать неподходящее оборудование, возможно возгорание, повреждение устройств, короткое замыкание, а также опасность поражения электрическим током. Поэтому важно строго соблюдать инструкции и использовать только сертифицированные преобразователи и комплектующие.
Можно ли использовать автомобильный аккумулятор 12 В для питания бытовых приборов на 220 В?
Да, можно, но только через инвертор, который преобразует постоянное напряжение 12 В аккумулятора в переменное 220 В. При этом мощность инвертора должна соответствовать суммарной нагрузке подключаемых приборов. Также следует учитывать время работы аккумулятора и обеспечивать его защиту от полного разряда.
