Как подключить реле давления р9с с манометром

Реле давления Р9С с встроенным манометром предназначено для автоматического контроля и регулировки давления в системах водоснабжения и отопления. Устройство реагирует на изменение давления, обеспечивая надежную защиту насосного оборудования от гидроударов и сухого хода. Корректное подключение и настройка реле необходимы для стабильной работы системы и продления срока службы техники.

Перед монтажом реле Р9С важно учитывать технические параметры: диапазон срабатывания от 1,0 до 6,0 бар, максимальное рабочее давление до 10 бар, а также возможность подключения к трубам диаметром от 1/4 до 1/2 дюйма. Манометр позволяет визуально контролировать текущее давление и оценивать состояние системы без дополнительных измерительных приборов.

Инструкция по подключению начинается с проверки герметичности резьбовых соединений и установки реле в направлении потока воды, указанном стрелкой на корпусе. Рекомендуется использовать герметик на основе фторопласта для предотвращения протечек и обеспечить надежное заземление устройства для электробезопасности. Важный этап – правильное подключение электрических контактов, согласно схеме, указанной на корпусе, с соблюдением полярности и требований к напряжению питания.

Выбор места установки реле давления Р9С

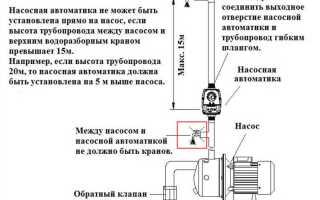

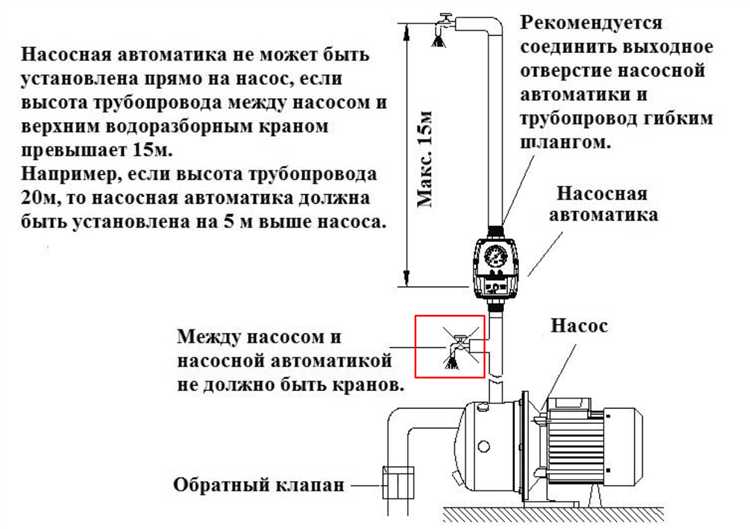

Реле давления Р9С необходимо устанавливать в точках системы, где обеспечивается стабильный контакт с контролируемым рабочим давлением и исключены гидравлические удары. Неправильный выбор места приводит к искажению показаний и преждевременному износу устройства.

• Установка проводится непосредственно на трубопроводе после насоса, где давление максимально стабильно и не подвержено резким скачкам.
• Место монтажа должно обеспечивать доступ для обслуживания и проверки манометра, установленного совместно с реле.
• Оптимально выбирать горизонтальный участок трубопровода, избегая участков с вибрациями и сильными механическими нагрузками.
• Высота установки не должна превышать 1,5 метра от пола или уровня обслуживания, чтобы обеспечить удобство визуального контроля.
• Избегайте установки рядом с источниками тепла, которые могут повлиять на характеристики чувствительного элемента реле.
• Реле должно быть защищено от прямого попадания воды и пыли, что обеспечит надежность работы в условиях промышленных и бытовых систем.
• При установке в системах с агрессивными средами выбирайте место, где можно легко установить дополнительные защитные элементы – фильтры или отсекающие клапаны.

Перед монтажом проверьте герметичность соединений и отсутствие засоров в трубопроводе на выбранном участке. Это позволит избежать ошибок в работе реле и обеспечит точность срабатывания при заданных параметрах давления.

Подготовка инструментов и материалов для монтажа

Для правильного подключения реле давления Р9С с манометром потребуются следующие инструменты: ключ гаечный разрезной или рожковый размером 17 мм, отвертка крестовая с жестким жалом для надежного закручивания клемм, а также уплотнительная лента ФУМ класса ПТФЭ не менее 0,2 мм толщиной.

Из материалов необходимы: само реле давления Р9С, манометр с резьбой 1/4 дюйма, адаптер или переходник с резьбой 1/4″ на соответствующий диаметр трубопровода (обычно 1/2″), а также герметик на силиконовой основе для дополнительной защиты резьбовых соединений от протечек.

Рекомендуется использовать манометр с диапазоном измерения давления не менее 0–6 бар и с классом точности не ниже 1,5. Проверьте целостность и отсутствие загрязнений на резьбах перед установкой, а также наличие маркировки на корпусе реле и манометра для исключения подделок.

Обязательно подготовьте чистую ветошь и обезжириватель на спиртовой основе для очистки соединительных поверхностей. Все элементы должны быть расположены на рабочем месте в удобном доступе, чтобы обеспечить последовательный и аккуратный монтаж без задержек.

Подключение реле давления к трубопроводу

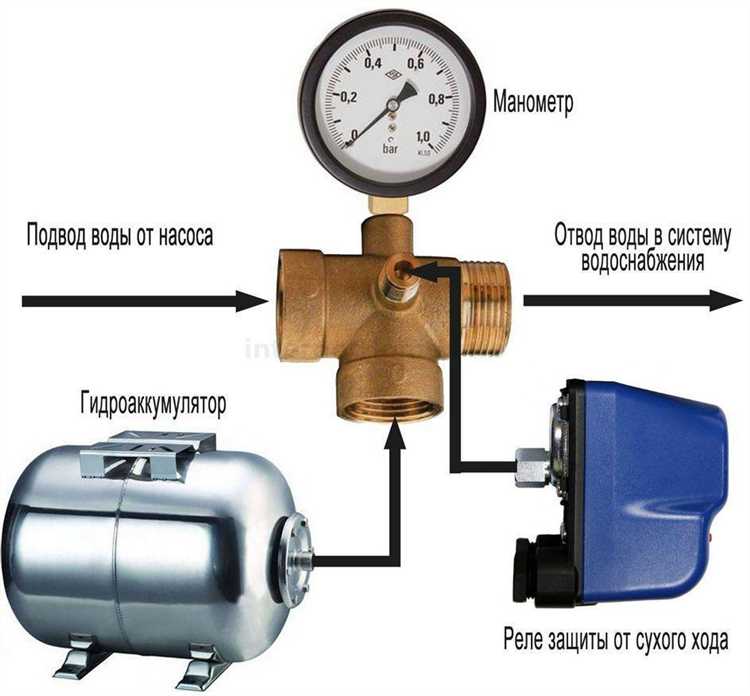

Для корректной работы реле давления Р9С необходимо правильно выполнить монтаж на трубопроводе с манометром. Процесс состоит из нескольких этапов:

1. Выбор точки подключения. Реле устанавливается на прямом участке трубопровода, предпочтительно выше уровня жидкости или газа, чтобы избежать попадания конденсата и обеспечить стабильное давление.
2. Подготовка резьбового соединения. Убедитесь, что резьба на трубопроводе и патрубке реле совпадает (чаще всего используется резьба G1/4 или G1/2). Резьбу следует обработать льняной нитью с герметиком для предотвращения утечек.
3. Механическое крепление. Реле давления вкручивается вручную, затем затягивается гаечным ключом без чрезмерных усилий, чтобы не повредить корпус и не деформировать уплотнители.
4. Подключение манометра. Манометр соединяется с корпусом реле через предусмотренное резьбовое отверстие, обычно G1/4. Рекомендуется использовать уплотнительную ленту ФУМ или пасту для надежной герметизации.
5. Проверка герметичности. После монтажа включите систему под давлением и осмотрите места соединений на предмет утечек с помощью мыльного раствора или специальных средств.
6. Настройка реле. В соответствии с технической документацией выставьте требуемые значения срабатывания и возврата давления с помощью регулировочных винтов или гаек на корпусе.

Правильное подключение реле давления Р9С к трубопроводу обеспечивает стабильное функционирование системы и предотвращает аварийные ситуации, связанные с перепадом давления.

Подключение электрических проводов к реле Р9С

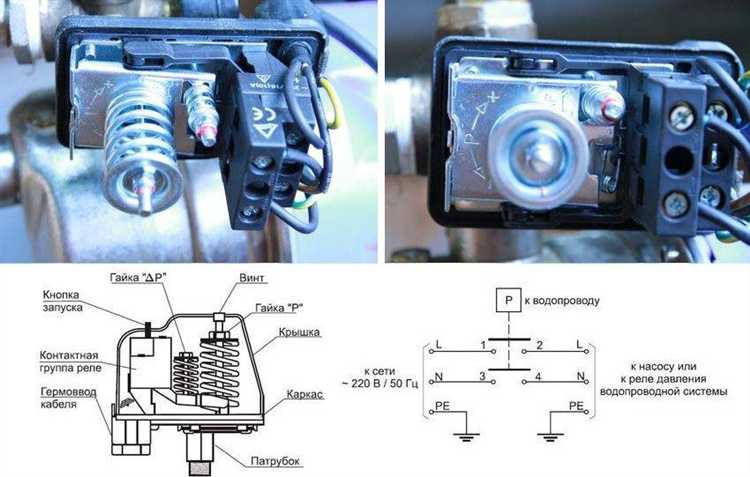

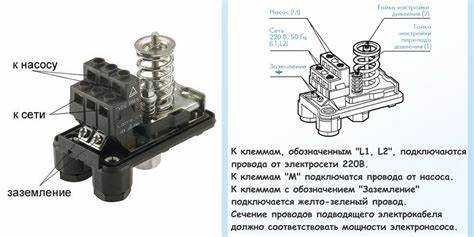

Перед подключением необходимо отключить питание и убедиться в отсутствии напряжения на клеммах. Для реле давления Р9С используется три клеммы: общая (COM), нормально разомкнутая (NO) и нормально замкнутая (NC). Выбор клеммы зависит от схемы включения нагрузки.

Для подключения проводов используйте медный кабель с сечением 0,5–1,5 мм². Сечение определяет максимальный ток нагрузки и длину линии. Для надежного контакта концы проводов нужно очистить от изоляции на длину 7–10 мм, при необходимости опрессовать наконечниками.

Затягивайте винты клемм не менее 0,4 Н·м, чтобы избежать ослабления контакта при вибрациях. Перекручивание или недостаточный зажим могут привести к искрению и перегреву.

Подключайте провод фазы к клемме COM, а нагрузку – к NO для схемы с размыканием при достижении заданного давления. При необходимости использовать замыкание – подключайте к NC. Защитный провод (PE) к реле Р9С не подсоединяется, но должен быть обеспечен в системе электроснабжения.

После подключения проверьте надежность контактов и отсутствие замыканий с помощью мультиметра. Реле Р9С не требует дополнительной полярности при подключении проводов управления.

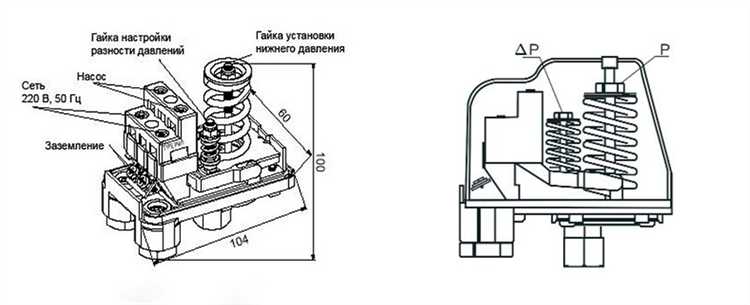

Настройка уставок давления на реле

Для точной настройки уставок давления на реле Р9С необходимо выполнить следующие действия. Начните с отключения питания и сброса давления в системе до минимального уровня. Крепко затяните крепёжный элемент регулятора, чтобы исключить смещение настроек при работе.

Установка давления включения (нижняя уставка) выполняется вращением регулировочного винта против часовой стрелки для снижения порога или по часовой стрелке для повышения. Диапазон регулировки составляет от 0,5 до 6 бар, в зависимости от модели. Точная величина указывается на корпусе.

Установка давления отключения (верхняя уставка)

После выставления уставок подключите питание и проверьте работу реле под нагрузкой. Используйте манометр для контроля реального давления при срабатывании. Если показания расходятся с заданными уставками более чем на 0,1 бар, повторите настройку с учётом возможного люфта винтов.

Запрещается применять чрезмерное усилие при регулировке, чтобы не повредить внутренние механизмы. Для сохранения стабильности рекомендуем фиксировать установленные позиции контргайками или стопорными шайбами.

Проверка работоспособности реле и манометра

Для проверки реле давления Р9С и манометра необходимо выполнить последовательность действий с применением точных инструментов. Первым этапом подключите манометр к штуцеру реле и убедитесь в отсутствии механических повреждений и герметичности соединений. Затем при помощи насосного оборудования создайте давление в системе, контролируя показания манометра.

Установите давление на уровне, соответствующем минимальному значению срабатывания реле (например, 1,5 бар для стандартной настройки Р9С). При достижении этого давления реле должно замкнуть контакты. Для контроля используйте мультиметр в режиме измерения сопротивления или тестер напряжения на выходных клеммах реле.

Повторите процедуру, увеличивая давление до максимального предела срабатывания (обычно около 3 бар). Внимательно фиксируйте момент срабатывания и отпускания реле, он должен соответствовать паспортным характеристикам с точностью ±0,1 бар. В случае расхождений более 0,2 бар требуется регулировка или замена реле.

Манометр проверяется на предмет правильности отображения давления. Подключите его к калиброванному эталонному манометру и создайте давление в диапазоне от 0 до 4 бар с шагом 0,5 бар. Показания должны совпадать с эталоном с отклонением не более ±0,05 бар. При превышении данного значения манометр подлежит калибровке или замене.

Дополнительно проверьте реакцию реле на резкое снижение давления. После достижения максимального давления резко снизьте его и убедитесь в своевременном размыкании контактов, что предотвращает работу системы при недостаточном давлении.

По завершении тестирования выполните повторный осмотр всех соединений на предмет протечек и надежности крепления. Проверка должна проходить в условиях, максимально приближенных к рабочим, с соблюдением правил безопасности и без избыточных нагрузок.

Устранение распространённых ошибок при подключении

Неправильное подключение к электросети. Реле давления Р9С рассчитано на конкретное напряжение (обычно 220 В). Подключение к сети с другим напряжением вызывает выход из строя устройства. Проверяйте соответствие параметров сети и указанных в технической документации.

Ошибки при подключении к трубопроводу. Установка реле должна обеспечивать плотное соединение с резьбовым соединением 1/4″ дюйма, без перекосов и повреждений уплотнителей. Использование герметиков на основе силикона запрещено – только фум-лента или лен-нитка для предотвращения протечек.

Неверное расположение манометра. Манометр необходимо монтировать так, чтобы его циферблат был хорошо виден и не подвергался вибрациям. Установка манометра на обратной стороне или вблизи источников тепла исказит показания и снизит срок службы.

Неправильная настройка пределов давления. Р9С имеет заводскую настройку, но в ряде случаев требуется корректировка. Ошибки при регулировке – установка слишком низкого или высокого порога – ведут к частым ложным срабатываниям или отсутствию контроля давления. Используйте манометр и тестовое оборудование для точной калибровки.

Пренебрежение заземлением. Отсутствие или плохой контакт заземления создаёт риск повреждения реле и опасность для обслуживающего персонала. Подключение заземляющего провода должно быть выполнено согласно схемам и нормам электробезопасности.

Использование неподходящих кабелей и соединений. Кабели с меньшим сечением или неподходящими изоляционными свойствами вызывают нагрев и потерю сигнала. Используйте проводник не менее 1,5 мм² с термостойкой изоляцией.

Регулярная проверка и диагностика после монтажа значительно снижает риск поломок и ошибок при эксплуатации.

Рекомендации по регулярному обслуживанию реле Р9С

Для обеспечения стабильной работы реле давления Р9С требуется проводить техническое обслуживание не реже одного раза в 6 месяцев. В первую очередь необходимо проверить состояние контактных соединений – отсутствие коррозии и надежность фиксации клемм. Контакты следует очистить от пыли и окислов с помощью спирта или специального контактного очистителя.

Обязательно контролируйте правильность настройки уставок давления. При необходимости выполняйте корректировку, используя регулировочные винты согласно инструкции производителя. Проверка осуществляется с помощью манометра с точностью не ниже 0,1 бар.

При осмотре мембраны реле следует обращать внимание на наличие повреждений, трещин или деформаций. Мембрану рекомендуется заменять при первых признаках износа, чтобы избежать сбоев в работе системы.

Регулярно очищайте корпус и патрубки от загрязнений и отложений, особенно если оборудование работает в условиях повышенной влажности или запыленности. Применяйте мягкие щетки и неабразивные растворы для очистки.

Проверяйте герметичность всех соединений и уплотнений. При обнаружении подтеков уплотнительные элементы заменяйте на новые, подходящие по типу и размеру.

Для сохранения рабочих характеристик важно проводить функциональное тестирование реле под нагрузкой не менее одного раза в год. В ходе испытаний фиксируйте значения давления включения и выключения, сравнивайте с паспортными данными и корректируйте при отклонениях.

Вопрос-ответ:

Как правильно подключить реле давления Р9С с манометром к системе водоснабжения?

Для подключения реле давления Р9С с манометром необходимо сначала отключить питание системы. Затем реле устанавливается на трубопровод с помощью резьбового соединения, предусмотренного для монтажа. Манометр обычно уже встроен в корпус реле, что позволяет контролировать давление непосредственно на месте установки. Важно обеспечить герметичность всех соединений, используя уплотнительные материалы, чтобы избежать утечек. После монтажа подключают электрические провода согласно схеме, указанной в инструкции. Завершающим этапом становится включение питания и проверка работы устройства при изменении давления.

Какое давление устанавливается на реле Р9С и как настроить необходимый диапазон срабатывания?

Диапазон давления для реле Р9С обычно задаётся с помощью регулировочного винта или гайки, расположенной на корпусе устройства. Перед настройкой следует убедиться, что давление в системе находится в пределах допустимых значений, указанных в техническом паспорте. Настройка проводится путем вращения регулировочного элемента: поворот по часовой стрелке увеличивает давление срабатывания, против — уменьшает. Для точной настройки полезно использовать манометр, встроенный в реле, или отдельный прибор. При настройке важно не превышать максимально допустимое давление, чтобы не повредить оборудование.

Можно ли самостоятельно заменить манометр на реле давления Р9С, если он вышел из строя?

Замена манометра на реле давления Р9С возможна, но требует аккуратности и знаний. Прежде всего, следует отключить систему и полностью сбросить давление. После этого осторожно демонтируют старый манометр, обычно он крепится резьбовым соединением. При выборе нового манометра нужно убедиться, что его технические параметры совпадают с оригиналом, включая диапазон измерений и тип подключения. Установка нового манометра производится в обратном порядке с тщательной проверкой герметичности. Если есть сомнения в правильности действий, лучше обратиться к специалисту, чтобы избежать повреждений и обеспечить безопасность работы системы.

Какие меры предосторожности необходимо соблюдать при эксплуатации реле давления Р9С с манометром?

При эксплуатации реле давления Р9С с манометром важно регулярно проверять состояние устройства и целостность манометра. Не рекомендуется допускать превышения максимально допустимого давления, так как это может привести к повреждению реле и системы в целом. Следует избегать механических ударов и вибраций, которые могут повредить чувствительные элементы. При работе с электрическими соединениями необходимо отключать питание, чтобы предотвратить короткое замыкание или поражение электрическим током. Рекомендуется периодически проводить техническое обслуживание и проверку настройки реле для поддержания стабильной работы.

Какие типичные проблемы могут возникнуть при подключении и настройке реле давления Р9С, и как их устранить?

Частыми трудностями при подключении реле давления Р9С являются неправильное крепление, что приводит к утечкам, и некорректная настройка давления срабатывания. Если реле не реагирует на изменение давления, возможно, повреждены контакты или нарушена электропроводка. Для устранения проблем сначала следует проверить герметичность всех соединений, затем убедиться в правильности электрических подключений согласно инструкции. Если манометр показывает неверные значения, может потребоваться его замена или калибровка. В случае сомнений или повторяющихся неисправностей рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта.
