Как подключить вытяжку в ванной через выключатель

Эффективная вентиляция в ванной комнате предотвращает накопление влаги, образование плесени и повреждение отделки. Подключение вытяжного вентилятора через выключатель позволяет управлять его работой вручную, повышая энергоэффективность и снижая уровень шума. Такой способ подключения удобен в использовании и легко реализуется даже при базовых знаниях электрики.

Перед началом работ необходимо определить подходящий тип вентилятора. Для стандартной ванной площадью до 6 м² подойдёт модель с производительностью 90–100 м³/ч. При наличии душевой кабины или повышенной влажности рекомендуется выбрать устройство с производительностью от 120 м³/ч. Также важно убедиться, что вытяжка оснащена обратным клапаном, чтобы исключить обратный поток воздуха из вентиляционной шахты.

Подключение через выключатель требует прокладки отдельной линии от распределительной коробки, а также использования одножильного медного кабеля сечением не менее 1,5 мм². Если вентилятор планируется подключать параллельно с освещением, следует предусмотреть наличие двойного выключателя либо установить модель с таймером отключения. Последний вариант позволяет продолжить вентиляцию после выключения света на заданное время.

Важно использовать влагозащищённую модель выключателя (не ниже IP44) и разместить её вне зоны прямого попадания воды. Для подключения потребуется автоматический выключатель на 6–10 А, установленный в электрощите. Все соединения должны выполняться в герметичной распределительной коробке с клеммами WAGO или пайкой, чтобы избежать окисления контактов при высокой влажности.

При соблюдении этих рекомендаций подключение вытяжки через выключатель обеспечит надёжную вентиляцию и безопасность эксплуатации. Такой подход особенно актуален в помещениях без окон, где естественный воздухообмен невозможен.

Выбор подходящего типа вытяжного вентилятора для ванной

Основной критерий выбора – производительность, измеряемая в м³/ч. Для ванной комнаты площадью 4–6 м² с нормальной высотой потолков достаточно вентилятора с мощностью от 90 до 150 м³/ч. При повышенной влажности или отсутствии естественной вентиляции необходим агрегат с производительностью не менее 180 м³/ч.

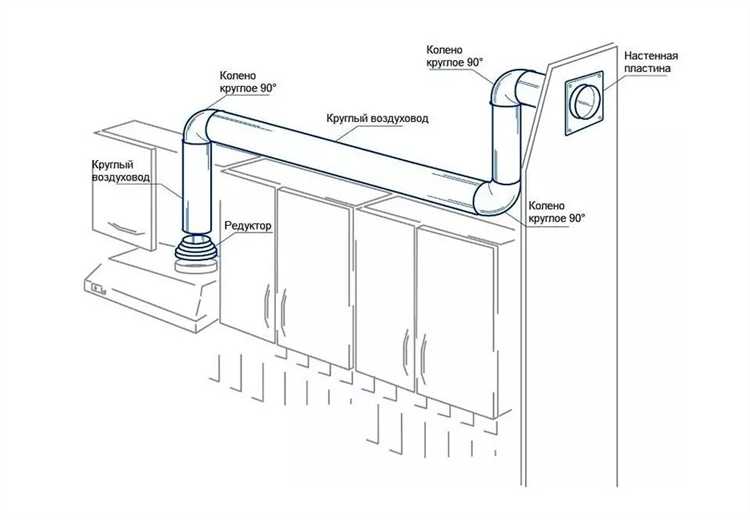

• Осевая модель – подходит для коротких вентиляционных каналов (до 1,5 м). Обеспечивает прямой поток воздуха, устанавливается непосредственно в стену. При длине канала более 2 м эффективность снижается.
• Центробежный вентилятор – оптимален для длинных каналов с несколькими изгибами. Создаёт повышенное давление, стабильно работает при сопротивлении в системе вентиляции. Подходит для квартир с общей шахтой.
• Канальный тип – монтируется внутри воздуховода. Используется при необходимости скрытой установки. Требует точного расчёта параметров и места монтажа.

Уровень шума должен быть не выше 30 дБ для комфортного использования. Обратите внимание на модели с подшипниками качения – они служат до 40 000 часов и работают тише втулочных аналогов.

Для автоматизации выбирайте вентиляторы с таймером отключения (3–30 минут), датчиком влажности (с порогом срабатывания 60–80%) или наличием шнурового выключателя. Такие опции повышают энергоэффективность и защищают от избыточной влажности.

Степень защиты корпуса – не ниже IP44. Для размещения над душем или в зонах прямого попадания воды необходим уровень IPX5 и выше.

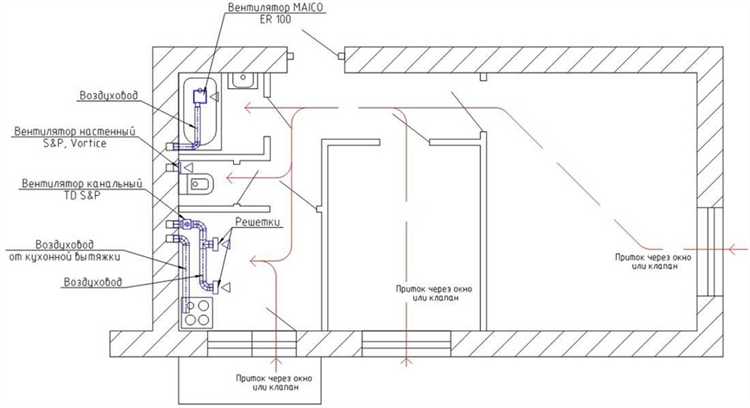

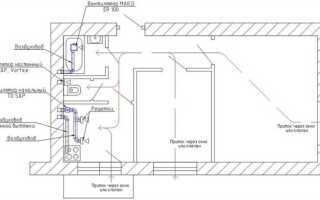

Определение места установки вытяжки и выключателя

Вытяжку размещают максимально близко к источнику влаги – чаще всего над душевой кабиной или ванной. Оптимальная высота монтажа – не менее 2,2 м от уровня пола, чтобы обеспечить эффективное удаление пара и исключить попадание воды на устройство. Расстояние до потолка – от 10 до 30 см в зависимости от модели. Установка в углу стены допустима только при наличии достаточного пространства для воздухообмена.

Выключатель монтируют за пределами влажной зоны, как минимум в 60 см от кромки ванны или душа. Он должен находиться на высоте 90–110 см от пола, обеспечивая удобство использования. При наличии встроенного таймера рекомендуется использовать одноклавишный выключатель с независимым управлением от основного освещения. Для повышения безопасности предпочтителен скрытый монтаж кабеля с использованием герметичных коробов.

Если планируется подключение к общему освещению, вытяжку подключают через двойной выключатель с раздельным управлением. При этом важно учитывать сечение провода – не менее 1,5 мм² для медного кабеля, а также использовать защитные автоматы на 6–10 А, соответствующие нагрузке вытяжного вентилятора.

Прокладка кабеля от выключателя к вентилятору

Для подключения вытяжного вентилятора используйте медный кабель с сечением жил не менее 1,5 мм². Оптимальный тип – ВВГнг-LS 3×1.5, если требуется заземление, или 2×1.5 при его отсутствии. Прокладка кабеля осуществляется по кратчайшему безопасному маршруту, с обязательным учетом СНиП и ПУЭ.

Кабель следует укладывать в гофрированную ПВХ-трубу или ПВХ-канал с классом защиты не ниже IP55. Это необходимо для защиты от влаги и механических повреждений. Запрещено укладывать кабель в швах плитки или без дополнительной защиты в стене.

Маршрут кабеля прокладывается вертикально от выключателя вверх до уровня потолка, затем горизонтально в направлении вентилятора. Углы поворота – строго под 90 градусов. Глубина штробы – не менее 20 мм, ширина – под диаметр гофры с запасом в 5 мм.

Перед укладкой убедитесь в отсутствии пересечений с силовыми кабелями и водопроводом. При пересечении выдерживайте расстояние не менее 50 мм, применяйте дополнительную изоляцию. Крепление гофры к основанию выполняется пластиковыми клипсами с шагом 40–50 см.

После монтажа кабеля выполните прозвонку мультиметром, чтобы исключить обрывы и короткие замыкания. Только после проверки разрешается переходить к подключению вентилятора и последующей отделке стен.

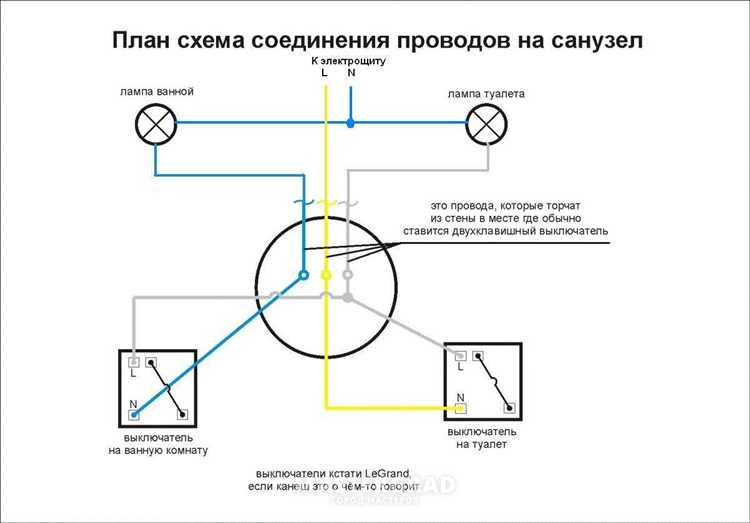

Схема подключения вытяжки к сети через выключатель

Подключение вытяжки через выключатель позволяет управлять её работой вручную или синхронизировать с освещением. Основные элементы схемы: вентилятор, выключатель, автомат защиты, распределительная коробка и электрическая сеть 220 В.

Электропитание подводится к автомату, который защищает цепь от перегрузок и коротких замыканий. От автомата провод идёт к распределительной коробке, где осуществляется разводка к выключателю и вытяжке. Используется трёхжильный кабель: фаза (L), ноль (N) и заземление (PE). Вытяжка подключается к нулю и заземлению напрямую, фаза поступает через выключатель.

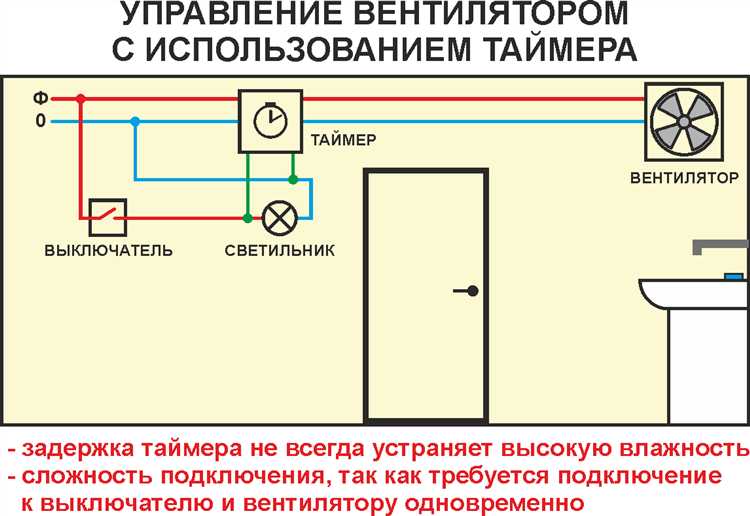

При использовании двойного выключателя одна клавиша может управлять освещением, вторая – вентилятором. Если вытяжка с таймером, фазный провод сначала идёт на выключатель, затем – на клемму таймера, откуда питание поступает на вентилятор. Таймер продолжает работу после отключения выключателя, замыкая цепь на заданное время.

При монтаже важно соблюдать цветовую маркировку: синий – ноль, коричневый или чёрный – фаза, жёлто-зелёный – заземление. Все соединения выполняются через клеммники или пайку с термоусадкой. Не допускается соединение проводов скруткой. Влажные зоны требуют использования влагозащищённой фурнитуры (IP44 и выше).

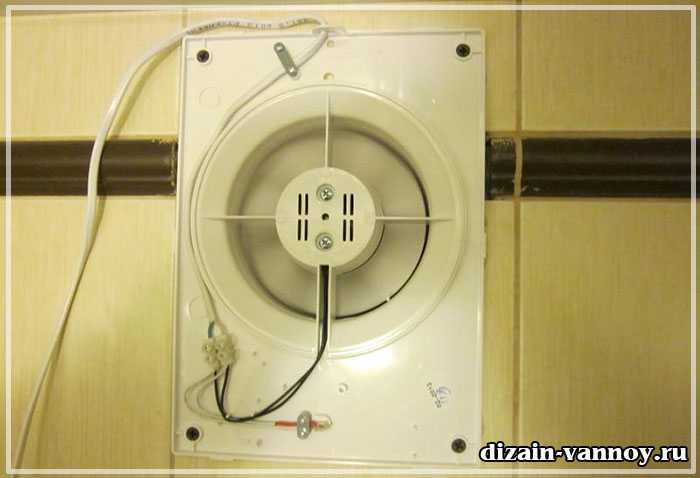

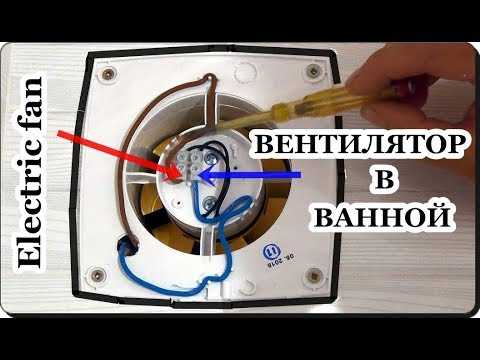

Подключение вентилятора к электрической сети в ванной

Для безопасного подключения вентилятора в ванной требуется отдельная линия от распределительного щита с обязательным использованием УЗО на 10–30 мА. Сечение медного кабеля – не менее 1,5 мм², тип – ВВГнг или NYM, укладка скрытая, в гофре, устойчивой к влаге.

Питание вентилятора допускается организовывать через распределительную коробку вне зоны влажности. Подключение проводится по схеме с выключателем, датчиком влажности или таймером, в зависимости от модели. Важно исключить параллельное подключение с розетками – вентиляция должна иметь отдельный автомат защиты на 6–10 А.

Место подключения – выше уровня раковины, вне зоны прямого попадания воды. При монтаже строго соблюдать цветовую маркировку проводов: фаза – коричневый или чёрный, ноль – синий, заземление – жёлто-зелёный. Если модель вентилятора с таймером, потребуется подача постоянной фазы и управляющего провода от выключателя.

Соединения выполняются клеммами WAGO или пайкой с изоляцией термоусадкой. Все соединения размещаются в герметичных распределительных коробках. Перед подключением обязательно проверить отсутствие напряжения индикатором. После завершения монтажа – тестирование работы устройства в разных режимах управления.

Установка выключателя с учётом норм безопасности

Выключатель для вытяжки в ванной должен устанавливаться вне зоны прямого контакта с влагой. Согласно ПУЭ, запрещено размещать выключатели внутри ванных комнат, если они не имеют специальной влагозащиты не ниже IP44. Оптимальное место установки – на внешней стене возле двери, на высоте 90–110 см от пола.

Допустимая нагрузка выключателя должна соответствовать мощности вентилятора. Например, для устройства мощностью до 100 Вт подойдёт выключатель с номиналом не менее 6 А. Контакты должны быть рассчитаны на переменное напряжение 230 В.

Проводка к выключателю должна быть выполнена кабелем типа ВВГнг-LS с сечением не менее 1,5 мм², проложенным в гофре или в кабель-канале. Обязательно использование автоматического выключателя в распределительном щите, обеспечивающего защиту по току.

Подключение должно производиться через распределительную коробку, с соблюдением цветовой маркировки: фазный провод – коричневый или чёрный, ноль – синий, заземление – жёлто-зелёный. Соединения фиксируются клеммами WAGO или пайкой с последующей изоляцией термоусадкой.

При монтаже следует отключить вводной автомат, проверить отсутствие напряжения на всех проводах тестером. После подключения – проконтролировать работу вытяжки и герметичность розеточных и выключательных коробок с помощью диэлектрического герметика.

Проверка работы вытяжки после подключения

После завершения монтажа и подключения вытяжки через выключатель необходимо убедиться в её корректной работе. Для этого последовательно выполните следующие действия:

1. Включите выключатель, управляющий вытяжкой. Устройство должно запуститься без задержек и посторонних шумов.
2. Проверьте наличие тяги. Поднесите к решётке вытяжки тонкий лист бумаги или салфетку. При исправной работе вытяжки воздух должен уверенно втягивать бумагу внутрь.
3. Оцените производительность. Если вытяжка заявлена на 100 м³/ч, в помещении площадью 4 м² с потолком 2,5 м (объём ~10 м³) полный воздухообмен должен происходить за 6 минут. При превышении этого времени проверьте чистоту воздуховодов и соответствие характеристик вентилятора.
4. Выключите вытяжку. Убедитесь, что вентилятор останавливается без постороннего шума или вибраций.

Если установлена модель с таймером отключения, проверьте, отключается ли вытяжка через заданное время. При наличии гигростата – смочите датчик и проверьте автоматический запуск вентилятора.

В случае нестабильной работы: проверьте напряжение в сети, надёжность соединений, работоспособность выключателя и отсутствие обратной тяги из вентиляционного канала.

Частые ошибки при подключении вентилятора в ванной

Неправильное подключение к выключателю. Часто вентилятор подключают параллельно с освещением, что приводит к его работе только при включённом свете. Рекомендуется использовать отдельный выключатель или проходной режим для независимого управления вентилятором.

Отсутствие заземления. В ванной комнате обязательно должно быть заземление для всех электрических приборов, включая вентилятор. Отсутствие заземления увеличивает риск поражения током и выход из строя устройства.

Неправильный выбор сечения провода. Использование проводов меньшего сечения, чем требует мощность вентилятора, приводит к нагреву, снижению ресурса и может стать причиной пожара. Для бытовых вентиляторов обычно рекомендуется медный провод сечением не менее 1,5 мм².

Игнорирование защиты от влаги. Ванная – помещение с высокой влажностью, поэтому необходимо применять влагозащищённые кабели, а также использовать вентиляторы с классом защиты не ниже IP44.

Отсутствие отдельного автомата или УЗО. Включение вентилятора через общий автомат на освещение снижает безопасность и удобство эксплуатации. Рекомендуется выделять отдельный автомат с дифференциальным током для вентилятора.

Неправильное расположение вентилятора. Установка устройства далеко от источника влаги и без учёта вентиляционных каналов снижает эффективность удаления воздуха. Вентилятор должен располагаться ближе к потолку и входу вентиляционной шахты.

Отсутствие обратного клапана. Без него воздух из вентиляционной шахты может проникать обратно в помещение, особенно при выключенном вентиляторе. Это приводит к неприятным запахам и снижению эффективности вентиляции.

Вопрос-ответ:

Можно ли подключить вытяжку напрямую к выключателю света, чтобы она включалась одновременно с освещением?

Да, можно. Это один из самых распространённых способов подключения. В этом случае вытяжка будет работать только тогда, когда включён свет, и выключаться вместе с ним. Такой вариант удобен тем, что не требует дополнительных выключателей или таймеров, но может быть не самым удачным решением, если требуется проветривать помещение после выключения света — например, из-за высокой влажности. В таком случае стоит рассмотреть вариант с таймером отключения.

Как подключить вытяжку в ванной через отдельную клавишу двойного выключателя?

Для этого нужно использовать двойной выключатель, у которого одна клавиша будет управлять светом, а другая — вентилятором. От распределительной коробки прокладываются два провода: один идёт к светильнику, другой — к вытяжке. Фазный провод от выключателя подаётся на оба контакта, каждый из которых связан с соответствующей нагрузкой. Такой способ подключения позволяет независимо управлять освещением и вентиляцией.

Нужно ли заземлять вытяжку при установке в ванной?

Да, желательно, особенно если корпус вентилятора металлический. Ванная — это помещение с повышенной влажностью, и любые электрические приборы в нём требуют особого подхода к безопасности. Если в квартире есть заземляющий контур и трёхжильный кабель, вентилятор следует подключать с использованием третьего провода (заземления). При его отсутствии нужно использовать устройства с двойной изоляцией, соответствующие требованиям к установке в мокрых зонах.

Какой кабель использовать для подключения вентилятора в ванной?

Для подключения вытяжки чаще всего используют кабель типа ВВГнг или NYM сечением 3×1,5 мм². Такого кабеля достаточно для бытового вентилятора, который потребляет немного электроэнергии. Главное — обеспечить правильную прокладку: кабель должен быть защищён от влаги, проложен в штробе или в кабель-канале, а соединения — выполнены в распределительной коробке с использованием клемм, подходящих по типу и сечению.

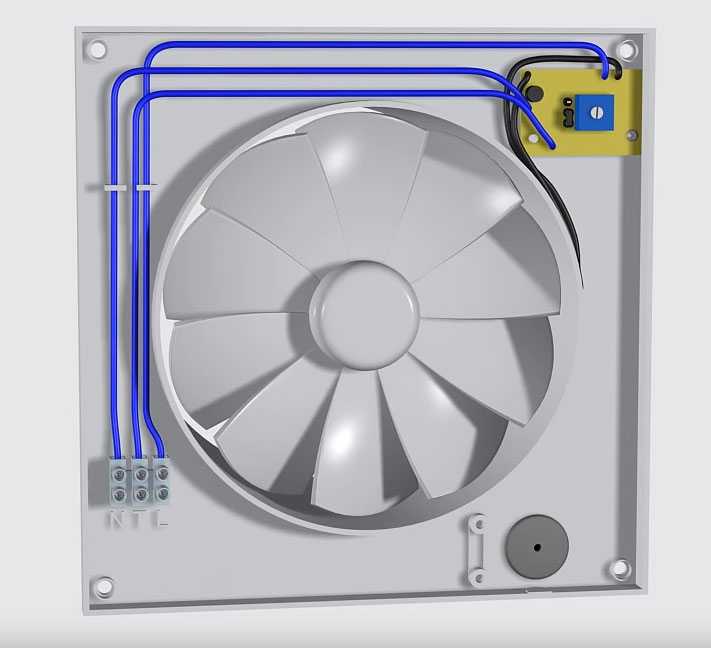

Можно ли установить вентилятор с таймером, но подключить его через обычный выключатель?

Да, это возможно. Вентиляторы с таймером обычно подключаются так, чтобы таймер запускался после выключения питания. Для этого требуется подвести к устройству как постоянную фазу, так и фазу через выключатель. Когда выключатель разрывает цепь, вентилятор продолжает работать заданное время и затем сам отключается. Если оставить только один фазный провод через выключатель, таймер работать не будет. Поэтому важно правильно организовать схему подключения — для этого нередко требуется трёхжильный кабель и знание базовой электрики.
