Анемометр позволяет измерить скорость воздушного потока в вентиляционных каналах, что необходимо для оценки работоспособности системы. Например, при измерении скорости на выходе приточного клапана можно определить, соответствует ли фактический расход проектному значению. Если скорость ниже расчетной, возможно загрязнение фильтров или неисправность вентилятора.
Для стандартной проверки достаточно анемометра с точностью ±0,2 м/с и диапазоном измерений от 0,1 до 30 м/с. При работе с решётками и диффузорами рекомендуется использовать прибор с выносным зондом, чтобы минимизировать влияние корпуса на поток. Площадь сечения канала должна быть известна – без неё невозможно рассчитать объёмный расход воздуха по формуле Q = V × A, где Q – объёмный расход (м³/ч), V – скорость потока (м/с), A – площадь сечения (м²).
Измерения проводят в нескольких точках по сечению, особенно в каналах с прямоугольным профилем. Среднее арифметическое значение используется для дальнейших расчётов. При проверке вытяжной вентиляции следует учитывать разрежение и возможные обратные потоки – при их наличии анемометр покажет нестабильные или отрицательные значения, что указывает на неправильную работу системы.
Перед измерением нужно убедиться в стабильной работе оборудования: открыть клапаны, исключить сквозняки, проверить включение вентилятора. Погрешности могут возникать при высоком уровне турбулентности – в этом случае следует использовать анемометр с функцией усреднения значений по времени.
Как выбрать анемометр для замера воздушного потока в вентиляции
При выборе анемометра для вентиляционных работ необходимо учитывать точность, диапазон измерений, тип измерительного элемента и дополнительные функции, упрощающие диагностику.

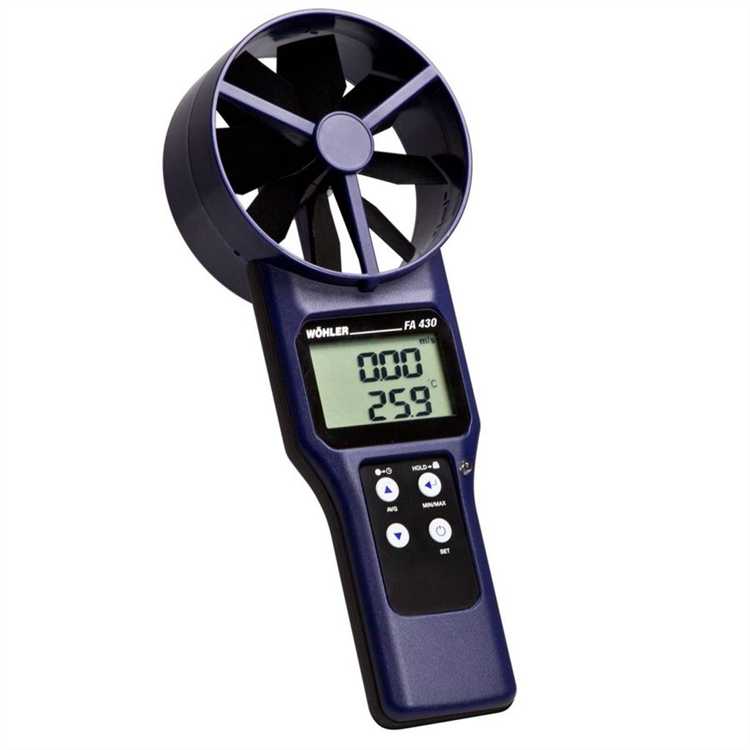

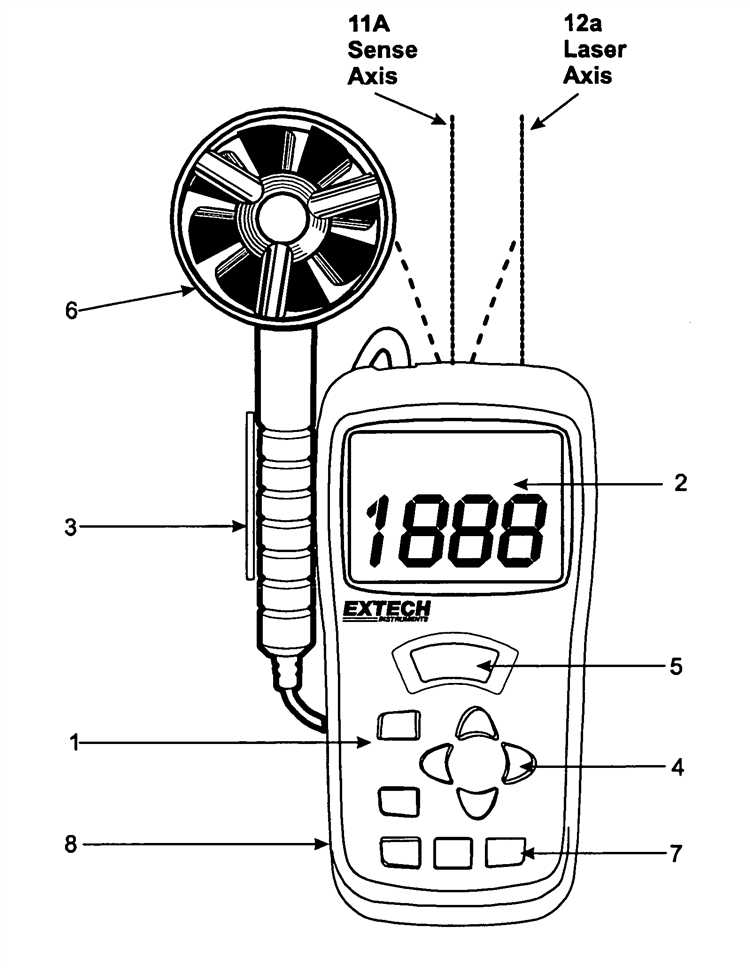

- Тип измерителя: крыльчатые анемометры подходят для низких и средних скоростей потока (0,2–20 м/с). Для высоких скоростей целесообразнее использовать термоанемометры, способные фиксировать значения от 0,05 м/с и выше с высокой чувствительностью.

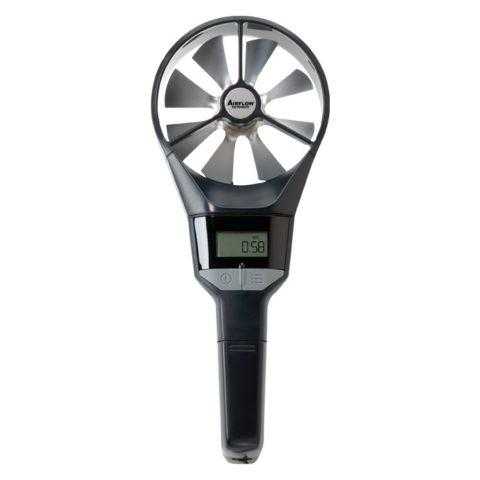

- Диаметр крыльчатки: для воздуховодов большого сечения лучше выбирать приборы с увеличенной крыльчаткой (от 100 мм), обеспечивающей стабильные данные на переменном потоке.
- Погрешность измерений: для технического контроля вентиляции допустима ошибка не более ±3%. Для наладочных работ – не выше ±1%.
- Функция усреднения: при переменных потоках необходима возможность усреднения значений по времени или по точкам. Это важно при расчёте кратности воздухообмена.
- Интерфейсы: наличие Bluetooth или USB полезно для передачи данных в журнал или на компьютер, особенно при регулярных проверках.

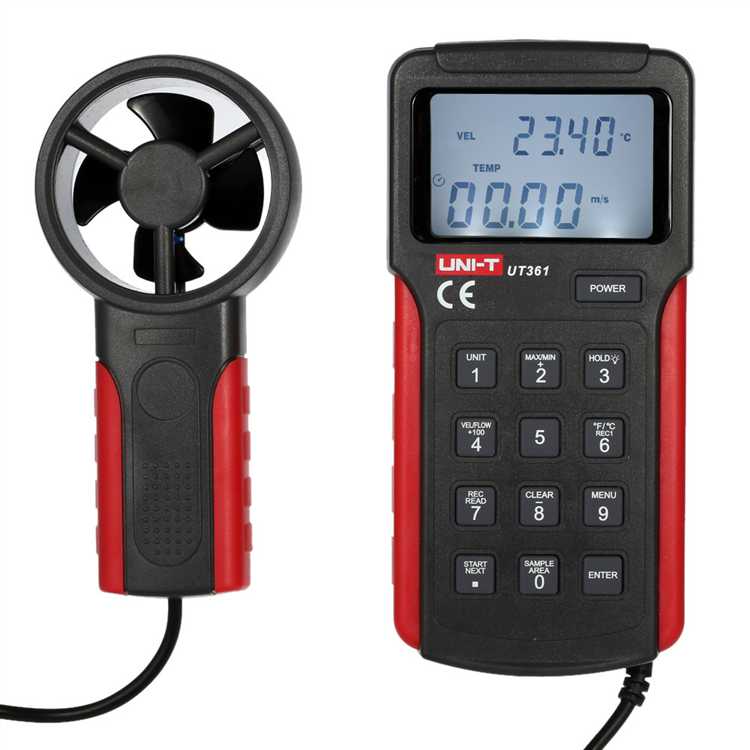

- Съёмный зонд: выносной датчик удобен при замерах в труднодоступных местах, например, в потолочных или стеновых воздуховодах.
- Температурный диапазон: при работе с вытяжной вентиляцией, особенно промышленной, стоит учитывать рабочие температуры воздуха (до +70 °C и выше).
Перед покупкой стоит проверить, проходит ли прибор заводскую калибровку или допускается ли его метрологическая поверка. Это особенно важно при эксплуатации в условиях, где требуется протокол измерений.
Подготовка вентиляционной системы перед проведением измерений
Перед использованием анемометра необходимо исключить факторы, искажающие результаты. В первую очередь, отключаются все дополнительные источники воздушного потока: обогреватели, кондиционеры, приточные установки вне системы, если они не входят в состав проверяемого контура.
Проверьте состояние фильтров. Засорённые элементы снижают пропускную способность и искажают картину воздушного обмена. При необходимости фильтры заменяются или очищаются за сутки до измерений.
Все решётки, диффузоры и клапаны должны быть приведены в штатное положение. Если конструкция позволяет регулировку, выставляют средние значения по проекту либо открывают полностью, если проектные данные отсутствуют.
Далее проводится проверка герметичности каналов. Подсос воздуха через негерметичные соединения ведёт к снижению точности. Обнаруженные зазоры заделываются герметиком или лентой, предназначенной для вентиляционных систем.
Запускается система в рабочем режиме минимум за 15 минут до начала измерений. Это необходимо для установления стабильного потока и температуры воздуха. В системах с переменной производительностью устанавливается фиксированный режим, соответствующий условиям проектной нагрузки.
Измерительные точки наносятся заранее. Они располагаются на прямолинейных участках, удалённых от изгибов, заслонок и соединений не менее чем на 3 диаметра воздуховода до и 1 после точки замера. Если это невозможно, выбирается участок с минимальными возмущениями потока.
Параметры окружающей среды фиксируются отдельно: температура, влажность и давление в помещении. Эти данные используются при пересчёте объёмного расхода воздуха к нормальным условиям.
Определение точек измерения на решётках и воздуховодах
Для измерений на приточных и вытяжных решётках выбирают участки с равномерным распределением скорости. Если площадь решётки до 0,2 м², достаточно одной центральной точки. При площади от 0,2 до 1,0 м² – не менее трёх точек, равномерно распределённых по поверхности. Более крупные решётки требуют не менее пяти точек: по центру и в каждом из четырёх секторов. Расстояние между точками – не более 150 мм.
На прямолинейных участках воздуховодов измерения проводят по методу средней площади. При круглых сечениях – минимум в двух диаметрально противоположных точках, лучше – по схеме крест-накрест в четырёх местах. При прямоугольных – в центре и в точках, удалённых от стенок не менее чем на 1/10 ширины и высоты. Минимальное количество – четыре точки, оптимально – не менее девяти для больших сечений.
Перед измерением необходимо обеспечить прямолинейный участок воздуховода длиной не менее пяти гидравлических диаметров без изгибов, заслонок и соединений. При невозможности соблюдения этого условия увеличивают число точек и выполняют усреднение.

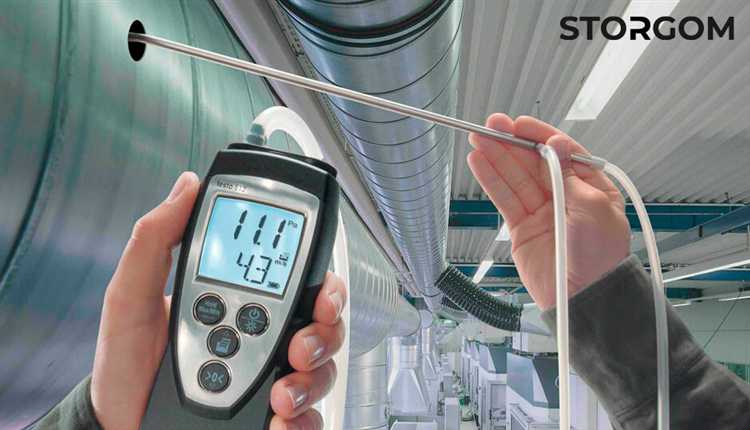

Важно: анемометр должен размещаться перпендикулярно потоку, без касания стенок. Рука оператора не должна влиять на распределение воздуха. При использовании крыльчатого анемометра рекомендуется фиксация прибора или использование насадок с направляющими решётками.
Пошаговая процедура замера скорости воздуха анемометром
1. Убедитесь, что анемометр откалиброван. Перед началом замеров проверьте паспорт прибора и дату последней поверки. Используйте только приборы с действующим свидетельством о поверке.
2. Выключите вентиляцию минимум за 10 минут до начала измерений, если требуется замер естественного движения воздуха. Для механической вентиляции переходите к следующему шагу без выключения системы.
3. Установите прибор в точке замера. Центр измерительной головки должен находиться строго в плоскости отверстия или в канале. Расстояние от стенок – не менее 1/3 диаметра воздуховода, чтобы исключить влияние приграничного слоя.
4. Включите анемометр и подождите 5–10 секунд до стабилизации показаний. Не двигайте прибор в это время.
5. Зафиксируйте показания скорости. Для ручных моделей считывайте значения с дисплея. Если используется крыльчатый анемометр, проверьте, не задевает ли крыльчатка стенки и нет ли вибрации.
6. Проведите серию замеров. В одной точке выполните не менее трёх измерений с интервалом 15–20 секунд. Рассчитайте среднее значение.
7. При необходимости измерьте скорость по сетке. Разделите сечение воздуховода на равные зоны и выполните измерения в центре каждой. Это особенно важно при нерегулярном профиле потока.
8. Завершите измерения, отключите прибор, проверьте сохранность данных, при необходимости перенесите результаты в журнал или электронную таблицу.
Расчёт объёмного расхода воздуха по показаниям анемометра
Для определения объёмного расхода воздуха требуется умножить среднюю скорость потока, измеренную анемометром, на площадь поперечного сечения воздуховода. Расход выражается в м³/ч или м³/с, в зависимости от задачи.
Скорость измеряется в м/с. Для повышения точности необходимо выполнить не менее трёх измерений в разных точках сечения. При нестабильном потоке используется среднеарифметическое значение.
Площадь сечения рассчитывается по форме воздуховода. Для круглого воздуховода: S = π × (D² / 4), где D – диаметр в метрах. Для прямоугольного: S = A × B, где A и B – ширина и высота соответственно.
После получения площади и средней скорости применяется формула: Q = S × V, где Q – объёмный расход (м³/с), S – площадь (м²), V – средняя скорость (м/с). Для перевода в м³/ч результат умножается на 3600.
Пример: при скорости 3,2 м/с и диаметре круглого воздуховода 0,2 м, площадь составит 0,0314 м². Расход: 0,0314 × 3,2 = 0,1005 м³/с или 361,8 м³/ч.
Перед измерением рекомендуется убедиться в отсутствии турбулентных зон и посторонних препятствий, влияющих на поток. Анемометр должен быть откалиброван и установлен строго по оси движения воздуха.
Типичные ошибки при измерениях и как их избежать
Неправильное расположение анемометра. При измерении скорости воздуха важно размещать прибор точно по центру потока. Смещение даже на 2–3 см снижает точность на 15–20%. Для каналов круглого сечения используйте позиционирование по оси, для прямоугольных – измеряйте в нескольких точках и усредняйте результаты.
Недостаточная стабилизация показаний. Резкие порывы воздуха или турбулентность влияют на стабильность данных. Перед фиксацией значения подождите минимум 10 секунд, чтобы стрелка или цифровой индикатор устаканились.
Использование анемометра не по назначению. Лопаточный анемометр подходит для измерения потока в больших каналах, тогда как термоанемометр эффективен при низкой скорости воздуха (<0,2 м/с). Применение неподходящего типа приводит к систематической ошибке до 30%.
Игнорирование температуры и влажности воздуха. Многие модели чувствительны к этим параметрам. При измерениях в условиях высокой влажности или температуры свыше 40 °C необходимо проводить калибровку прибора или использовать анемометры с компенсацией влияния среды.
Недостаточный контроль герметичности вентиляционных каналов. Утечки воздуха могут искажать результаты. Перед замерами убедитесь в отсутствии щелей и правильной герметизации соединений, чтобы избежать завышенных или заниженных показателей.
Ошибка при расчетах объема воздуха. Часто забывают учитывать сечение канала и направление потока. Для точного определения расхода воздуха измерьте скорость в нескольких точках и умножьте на площадь сечения, учитывая поправки на неоднородность потока.
Соблюдение этих рекомендаций повышает точность диагностики вентиляции и помогает выявить реальные проблемы в работе системы.
Интерпретация полученных данных для диагностики вентиляции
Анемометр измеряет скорость воздуха в вентиляционных каналах, что позволяет оценить эффективность системы. Средняя скорость воздуха в жилых помещениях должна находиться в диапазоне 0,3–0,6 м/с. Значения ниже 0,3 м/с указывают на недостаточный воздухообмен, что может привести к застою воздуха и повышению влажности.
Скорость воздуха выше 0,8 м/с в системе приточной вентиляции часто свидетельствует о чрезмерном воздушном потоке, что увеличивает энергозатраты и может вызывать сквозняки. В вытяжных каналах показатели выше 1,0 м/с рекомендуются только для локальных систем, например, на кухне или в санузлах.
Для точной диагностики измерения необходимо проводить в нескольких ключевых точках: на входе и выходе вентиляционного короба, возле решеток и диффузоров. Разница скоростей более 20 % между точками свидетельствует о засорах, повреждениях или неправильной балансировке системы.
Регулярный мониторинг с помощью анемометра помогает выявлять изменения в характеристиках вентиляции и своевременно корректировать систему. При отклонении от норм рекомендуется проверять фильтры, состояние воздуховодов и работу вентиляторов.
Пример: при снижении скорости воздуха на 30 % по сравнению с расчетными значениями следует проводить очистку каналов и проверку сопротивления воздуха.
Важно учитывать влияние внешних факторов: температура и влажность воздуха могут изменять результаты, поэтому измерения лучше проводить в одинаковых условиях.
Вопрос-ответ:
Для чего нужен анемометр при проверке вентиляции?
Анемометр позволяет измерять скорость воздушного потока в вентиляционных каналах. Это помогает определить, насколько хорошо работает система вентиляции, выявить слабые места и убедиться, что воздух движется с нужной скоростью для обеспечения комфортных и безопасных условий в помещении.
Как правильно использовать анемометр для проверки вентиляции?
При проверке вентиляции анемометр помещают непосредственно в поток воздуха в вентиляционном отверстии или канале. Важно держать прибор стабильно и под правильным углом к направлению потока, чтобы получить точные показания скорости воздуха. Рекомендуется делать несколько измерений в разных точках, чтобы получить полную картину работы вентиляционной системы.
Какие виды анемометров подходят для проверки вентиляции?
Для измерения скорости воздуха в вентиляционных системах чаще используют горячий провод и лопаточный анемометры. Лопаточный удобен для простых измерений в каналах и решётках, а горячий провод позволяет определить небольшие скорости и отличается высокой точностью, что полезно при анализе сложных систем.
Что можно определить по результатам измерений с помощью анемометра?
Измерения позволяют оценить скорость и объём воздушного потока, выявить места с недостаточным или избыточным притоком воздуха, проверить балансировку системы вентиляции, а также найти засоры или неполадки в каналах, которые снижают эффективность работы вентиляции.
Можно ли использовать анемометр для проверки бытовой вентиляции в квартире?
Да, анемометр подходит и для проверки вентиляции в жилых помещениях. С его помощью можно убедиться, что вытяжка и приточные отверстия работают правильно, обеспечить свежий воздух и избежать застоя воздуха, что важно для здоровья и комфорта жильцов.
Как правильно использовать анемометр для оценки работы вентиляционной системы?
Анемометр применяют для измерения скорости воздуха в вентиляционных каналах или на выходах вентиляции. Чтобы получить достоверные данные, прибор размещают в центре воздушного потока, избегая близости к стенкам или углам, где скорость может отличаться. Для проверки разных участков системы измерения проводят в нескольких точках, что помогает определить равномерность подачи воздуха и выявить возможные нарушения или засоры. Полученные значения сравнивают с нормативными параметрами, чтобы оценить качество работы вентиляции и принять решение о необходимости обслуживания.
Можно ли использовать анемометр для диагностики проблем с вентиляцией в жилом помещении?
Да, анемометр помогает определить, насколько хорошо циркулирует воздух в комнате. Измеряя скорость воздуха на вентиляционных решетках, можно понять, достигает ли вентиляция нужного уровня подачи воздуха. Если показатели низкие, это может указывать на засоры в каналах, неправильную настройку системы или другие неполадки. С помощью таких измерений можно принять меры по улучшению воздухообмена, что влияет на комфорт и здоровье жильцов.
