Направляющая шина позволяет выполнять длинные прямолинейные пропилы с точностью до миллиметра, исключая отклонения, характерные при работе «на глаз». Особенно это критично при раскрое фанеры, ЛДСП или массивной доски, где ошибка даже в 2–3 мм может испортить заготовку. Чтобы шина действительно выполняла свою функцию, необходимо учитывать ряд технических особенностей и нюансов её эксплуатации.
Перед началом работы следует проверить ровность кромки шины и целостность антискольной вставки. Изношенная или плохо приклеенная вставка будет вызывать сколы на заготовке. Убедитесь, что подошва циркулярной пилы плотно прилегает к направляющей по всей длине – даже небольшой зазор в начале реза приведёт к искажению траектории.
Фиксация шины должна быть надёжной. Если модель не имеет встроенных струбцин или фиксаторов, обязательно используйте внешние прижимы. Даже минимальное смещение при распиле приводит к браку. Также важно расположить шину так, чтобы рез осуществлялся по направлению к прижиму – это исключает отрыв инструмента от шины при начале пропила.
Настройка глубины пропила производится с учётом толщины шины: добавьте её к толщине заготовки и выставьте на 2–3 мм больше, чтобы обеспечить чистый сквозной рез. Избыточная глубина не только увеличивает износ пильного диска, но и снижает качество линии распила за счёт вибрации.
Плавность движения пилы по шине напрямую зависит от чистоты контактных поверхностей. Перед работой удалите пыль и опилки с нижней части подошвы и направляющей. Используйте сухую смазку или тальк, если пила начинает залипать на ходе – это минимизирует сопротивление и повысит точность.
Выбор подходящей шины в зависимости от типа заготовки
Правильный выбор направляющей шины напрямую влияет на точность распила и безопасность работы. Учитывать следует не только длину шины, но и её конструктивные особенности в зависимости от характеристик заготовки.
- Для длинных листовых материалов (ДСП, фанера, МДФ):
- Шина должна быть длиннее заготовки минимум на 20 см для свободного входа и выхода пилы.
- Желательно наличие нескользящего покрытия на нижней стороне для предотвращения смещения при длинном резе.
- Рекомендуется выбирать модели с возможностью соединения нескольких секций – удобно при транспортировке и работе с материалами разной длины.
- Для коротких или узких заготовок (рейки, бруски, панели):
- Оптимальна компактная шина длиной до 100 см.
- Важно наличие упоров или фиксаторов – они предотвращают проскальзывание на короткой дистанции реза.
- Подходит шина с усиленной жёсткостью – она сохраняет геометрию даже при резком прижиме инструмента.
- При распиле массива дерева или досок нестабильной формы:
- Используется шина с повышенной жесткостью профиля для компенсации изгибов материала.
- Дополнительные фиксаторы или зажимы обязательны – массивные детали сложно стабилизировать вручную.
- Полезна шина с возможностью установки бокового упора – помогает сохранять прямолинейность при криволинейных внешних краях заготовки.
- Для заготовок с декоративным покрытием (ламинат, шпонированные панели):
- Наличие антискольжающей кромки на шине – минимизирует сколы при резе по лицевой стороне.
- Желательно использование шины с направляющей лентой, полностью повторяющей линию реза – это исключает необходимость разметки и снижает риск ошибки.
Использование неподходящей шины приводит к неточному резу, деформации края и повреждению материала. Подбор должен основываться на характеристиках заготовки и задачах конкретного распила.

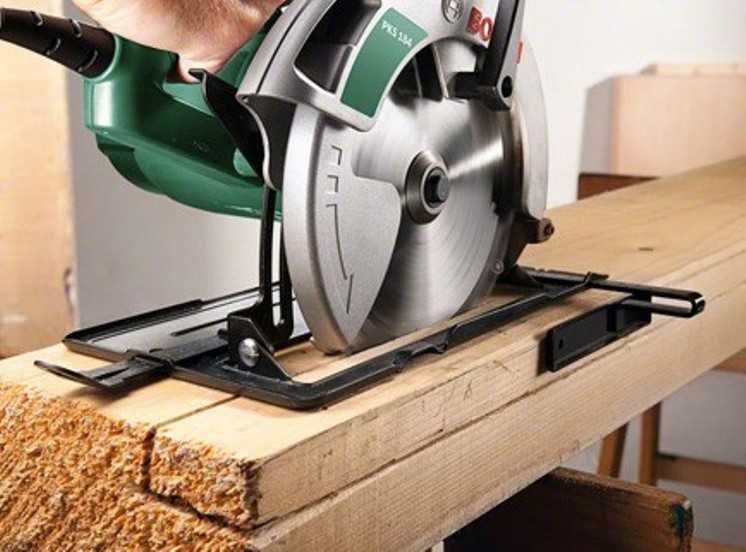

Как точно установить шину на заготовке перед распилом
1. Разметка линии распила
Используйте остро заточенный карандаш или тонкий маркер, чтобы нанести линию точно по месту будущего распила. Линия должна быть четкой и контрастной. Для длинных резов применяйте рейсмус или правило с ограничителем, чтобы избежать отклонений.
2. Совмещение шины с линией распила
Прикладывайте шину так, чтобы край, по которому пойдет пильный диск, точно совпадал с линией разметки. Если у шины предусмотрен компенсационный выступ под ширину пропила, учитывайте его – устанавливайте не по линии, а на соответствующем расстоянии от нее. Замерьте это расстояние рулеткой или линейкой от края платформы пилы до диска и перенесите его на заготовку.
3. Фиксация шины
Плотно прижмите шину к заготовке и зафиксируйте встроенными прижимами или струбцинами. Струбцины устанавливаются снизу или сбоку, чтобы не мешать ходу пилы. Проверьте, что шина не смещается при лёгком нажатии и не имеет люфта.
4. Контроль точности установки
Перед резкой проведите пилу вдоль шины без включения. Убедитесь, что диск будет идти строго по линии. Если пила отклоняется, корректируйте положение шины. Для повторяющихся резов проверьте углы установки с помощью угольника – отклонение даже в 1° приведёт к неточной подгонке деталей.
5. Учет особенностей заготовки
При установке на волнистую или влажную поверхность подкладывайте временные прокладки, чтобы исключить деформацию шины. Для фанеры и ЛДСП следите за направлением волокон и не допускайте изломов, особенно при диагональных резах – шина должна лежать по всей длине без зазоров.
Фиксация шины: способы предотвращения смещения во время реза
Для точного реза шина должна быть надежно зафиксирована по всей длине. Первый способ – использование встроенных антискользящих лент. Они обеспечивают сцепление с поверхностью заготовки, но теряют эффективность на пыльных или влажных материалах. Перед установкой необходимо очистить зону контакта.
При работе с длинными заготовками целесообразно применять струбцины. Оптимальный выбор – струбцины типа F или винтовые зажимы с плоскими губками. Их устанавливают в начале и в конце направляющей, не допуская изгиба шины. Важно контролировать силу прижатия: чрезмерное давление может деформировать направляющую.
На некоторых моделях предусмотрены фиксаторы в виде эксцентриков. Они упрощают установку, но требуют точной подгонки – люфт более 0,2 мм недопустим. Рекомендуется периодически проверять износ фиксаторов и заменять их при появлении люфта.
Дополнительную стабильность обеспечивают ограничители смещения. Их монтируют в торцевых пазы шины, что предотвращает боковое смещение при старте реза. Особенно актуально при распиле под углом или при погружении пилы в материал.
На скользких поверхностях, например при распиле ламината, используют двустороннюю малярную ленту. Полоски шириной 25–30 мм наклеивают по краям шины, предварительно обезжирив основание. Лента должна быть легкоудаляемой, чтобы не оставлять следов клея.

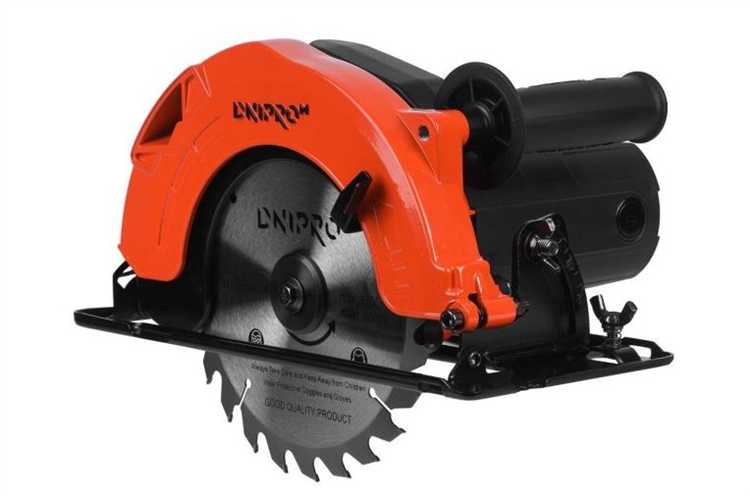

Регулировка глубины и угла распила при использовании шины
Глубина распила должна быть на 2–3 мм больше толщины материала. При работе с фанерой толщиной 18 мм устанавливайте пилу на 20–21 мм, чтобы избежать вырывов снизу и обеспечить чистый край.
Перед установкой глубины отключите питание инструмента. Ослабьте фиксатор глубины, переместите платформу пилы и затяните фиксатор после установки нужного значения. Убедитесь, что диск не касается направляющей шины при нулевой глубине – минимальный зазор должен составлять 1–2 мм.
Для настройки угла распила ослабьте боковые фиксаторы наклона. Установите нужный угол по шкале на корпусе пилы. Наиболее часто используемые значения – 45° и 22,5° для соединений под углом. После установки проверьте, что основание пилы плотно прилегает к шине по всей длине.
После регулировки сделайте пробный пропил на обрезке. Контролируйте отсутствие люфта, равномерное движение вдоль шины и сохранение заданного угла. При отклонении траектории проверьте параллельность диска и направляющей.
Важно: при наклонном распиле часть диска может выходить за пределы шины. Следите, чтобы платформа оставалась на направляющей, особенно при коротких заготовках.

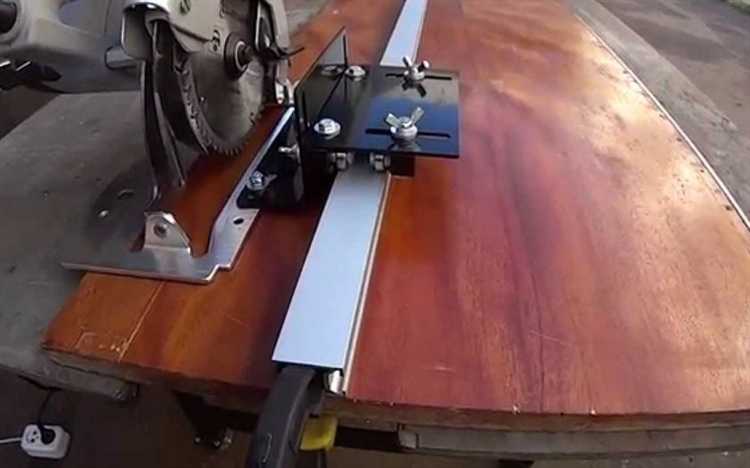

Работа с длинными заготовками: как избежать отклонений линии реза
При резке заготовок длиной более 1,5 метра основная сложность – удержание стабильного прижима направляющей шины по всей длине. Даже минимальный зазор между шиной и поверхностью может привести к смещению диска. Чтобы этого избежать, используйте дополнительные упоры или прижимы по краям и в центре шины.
Жёсткое основание – ключ к точности: укладывайте заготовку на ровную и устойчивую платформу. Идеально подойдёт верстак с протяжённой опорной зоной или параллельно выставленные строительные козлы с листом фанеры толщиной от 18 мм. Провисание материала приводит к деформации и искажению линии пропила.
Контроль начала и окончания реза: до запуска пилы зафиксируйте шину в начале заготовки с помощью быстрозажимной струбцины. После начала реза не снимайте задний зажим – он стабилизирует положение шины при выходе пилы из материала. Для заготовок длиной от 2 метров желательно использовать не менее трёх точек фиксации.
Избегайте резки длинных деталей в одиночку: смещение заготовки при продвижении пилы часто возникает из-за неравномерного распределения веса. Используйте помощника или роликовую опору, чтобы исключить изменение положения материала в процессе работы.
Контроль усилия подачи: двигайте пилу равномерно, без рывков. При замедлении на сучках или плотных участках не увеличивайте давление – это приведёт к смещению шины. Лучше остановиться, дать диску выйти из пропила и повторно начать движение с правильной траекторией.
Уход и хранение шины для продления срока службы
Очистка после каждого использования обязательна. Накапливающаяся пыль и смола затрудняют скольжение, повышают трение и ускоряют износ направляющей. Используйте мягкую щетку и спиртовой очиститель без агрессивных добавок. Не допускайте попадания влаги внутрь направляющего паза.
Проверяйте геометрию направляющей перед каждым использованием. Даже незначительное искривление приводит к уводам пилы и снижению точности. При обнаружении деформации – замените шину, не пытаясь выпрямить её самостоятельно.
Периодически проверяйте и очищайте прорезиненные накладки (если они есть). Слои пыли и смолы снижают эффективность прижатия, шина начинает скользить по заготовке. Используйте обезжириватель на основе изопропилового спирта.
Не допускайте падений. Даже лёгкий удар может повредить рабочую кромку или систему фиксации. Храните шину в подвешенном состоянии или на ровной поверхности, избегая перегибов.
Температурный режим хранения – от +5°C до +35°C. При пониженной температуре прорезиненные элементы теряют эластичность, а при перегреве клей может расслаиваться. Исключите хранение рядом с отопительными приборами и под прямыми солнечными лучами.
Регулярно осматривайте соединительные элементы, если шина состоит из нескольких секций. Люфты и перекосы влияют на прямолинейность реза. Храните соединители отдельно, в защитном футляре.
Не храните шину в чехле сразу после работы, особенно если пила использовалась по влажному материалу. Конденсат внутри упаковки вызывает коррозию алюминия и окисление направляющих пазов.
