Водосливная воронка обеспечивает отвод дождевых и талых вод с поверхности кровли, предотвращая застой влаги, образование наледи и повреждение конструкции. Неправильный выбор или монтаж устройства приводит к протечкам, разрушению гидроизоляционного слоя и деформации перекрытий. Наиболее часто такие системы применяются на плоских и малоуклонных крышах, где естественный сток ограничен.
Оптимальное размещение воронки – в самой низкой точке кровли, в зоне организованного уклона. Для каждой площади кровли рассчитывается необходимое количество воронок: на каждые 150–200 м² – одна единица, с учетом интенсивности осадков в регионе. Если длина водостока превышает 20 метров, устанавливаются дополнительные точки слива для исключения переполнения.
Перед установкой поверхность очищается от пыли и мусора, при необходимости наносится выравнивающая стяжка. Гидроизоляция подводится к месту монтажа с нахлестом не менее 100 мм и надежно припаивается к фланцу воронки. В системах с внутренним водостоком обязательна герметизация резиновыми манжетами и контроль качества стыков. Воронка должна иметь термоэлемент или подогрев, если здание эксплуатируется в регионах с отрицательными температурами.
Материал воронки подбирается в соответствии с типом кровли и проектной нагрузкой. Наиболее распространены изделия из ПВХ, нержавеющей стали или битумно-полимерных композиций. Устройство должно быть совместимо с используемыми гидроизоляционными мембранами – механическое повреждение слоя при установке недопустимо.
Выбор типа водосливной воронки в зависимости от конструкции кровли
Тип водосливной воронки напрямую зависит от конструктивных особенностей кровли и способа организации водоотведения. Неправильно подобранный элемент снижает эффективность системы и увеличивает риск протечек.
- Плоская кровля без внутреннего водоотвода: Используются воронки с боковым выпуском. Они устанавливаются ближе к карнизу и подключаются к наружной системе водоотведения. Необходима защита от замерзания при эксплуатации в зимних условиях.
- Плоская кровля с внутренним водоотводом: Применяются вертикальные воронки с центральным сливом. Устанавливаются в низших точках уклона. Обязательны гравитационные или вакуумные воронки с обогревом и прижимными фланцами для герметичного сопряжения с гидроизоляцией.

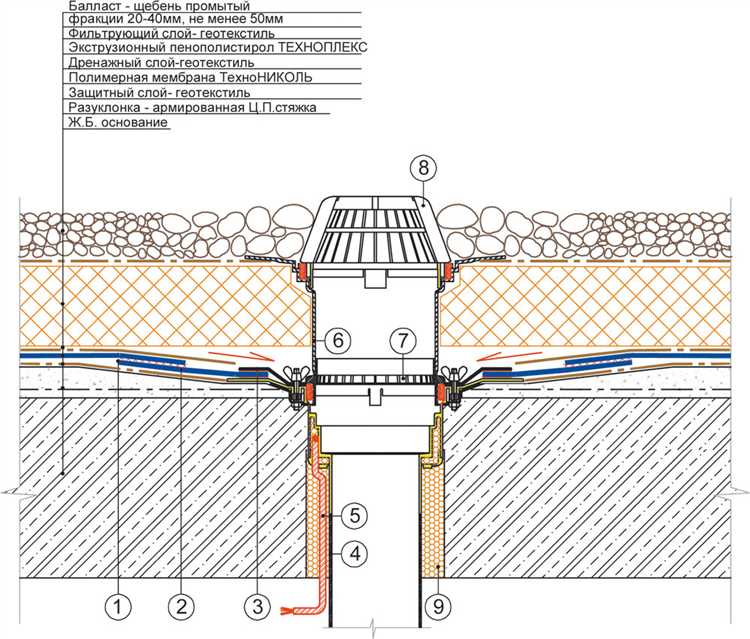

- Инверсионная кровля: Требуются воронки с дополнительными дренажными отверстиями для отвода влаги из слоя утеплителя. Верхняя часть оснащается фильтрующим элементом, предотвращающим засорение.

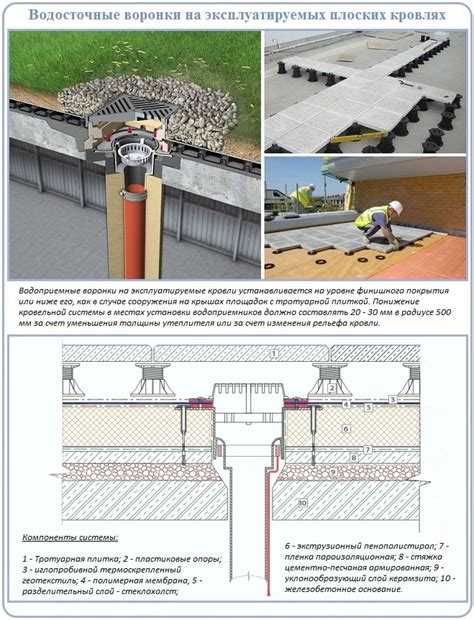

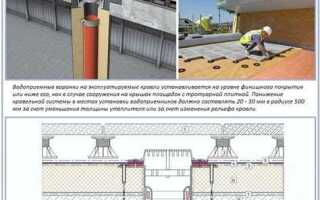

- Кровля с эксплуатируемым покрытием: Устанавливаются двухуровневые воронки. Верхний уровень отводит воду с поверхности, нижний – из дренажного слоя. Обязательна защита от механических нагрузок (решётки из нержавеющей стали или чугуна).
- Скатная кровля с парапетами: Возможна установка точечных воронок с уклоном к ним или организация внутренних желобов с подключением к водосливу. Используются модели с высокими воротниками и защитой от листвы.
При выборе учитываются диаметр выпуска, пропускная способность, наличие обратного клапана и системы обогрева. Важно подбирать воронку по конкретному проекту с учётом климатических условий и типа гидроизоляции.
Необходимые инструменты и материалы для монтажа водослива
Для установки водосливной воронки на кровле необходим четкий набор инструментов и материалов, обеспечивающих герметичность и долговечность конструкции.
Инструменты:
– Ножовка по металлу или болгарка – для подрезки труб и элементов водослива под нужный размер.
– Шуруповерт с комплектом бит – для фиксации крепежных элементов в металлических или деревянных основаниях.
– Строительный фен – используется для нагрева кровельной мембраны при выполнении герметичных соединений с воронкой.
– Рулетка, угольник, маркер – для точной разметки отверстий и выравнивания элементов.
– Клещи для фальцевой кровли или заклепочник – в зависимости от типа кровли и способа крепления водосливной системы.
– Перфоратор – при необходимости крепления элементов к бетонному основанию.
Материалы:
– Водосливная воронка соответствующего диаметра с фланцем под тип кровельного покрытия (ПВХ, ТПО, битум и др.).
– Уплотнительные манжеты или герметизирующие ленты – для защиты соединений от протечек.
– Кровельная гидроизоляционная мембрана – совместимая с материалом кровли, для интеграции воронки в покрытие.
– Саморезы с пресс-шайбой или анкера – в зависимости от типа основания.
– Монтажный герметик (полиуретановый или битумный) – для дополнительной герметизации стыков.
– Водосточные трубы и колена, соответствующие диаметру воронки – для отвода воды с крыши.
– Ловушка для мусора или решетка – защищает воронку от засоров.
Подготовка посадочного отверстия под водосливную воронку
Определите точное место установки воронки, ориентируясь на наинизшую точку кровельного ската. Ошибка в расположении приведёт к застою воды и повреждению гидроизоляционного слоя.
Разметьте контур отверстия с учётом наружного диаметра приёмной части воронки. Допустимый зазор между воронкой и краями отверстия – не более 5 мм. Это обеспечит плотную посадку и герметичность узла.
Для прорезки используйте углошлифовальную машину с диском по металлу или древесине в зависимости от материала кровли. Работы проводить при температуре от +5 до +30 °C для предотвращения деформации кровельного покрытия.
После вырезания тщательно удалите заусенцы, пыль и остатки материала. Обработайте края отверстия антикоррозионным составом или праймером в случае металлической основы. На битумных и ПВХ-кровлях нанесите контактный слой, совместимый с типом гидроизоляции.
Проверьте, чтобы уклон кровли в месте установки обеспечивал самотёчный отвод воды. Если необходимо, выполните локальное выравнивание под установку воронки, используя выравнивающую мастику или дополнительный утеплитель.

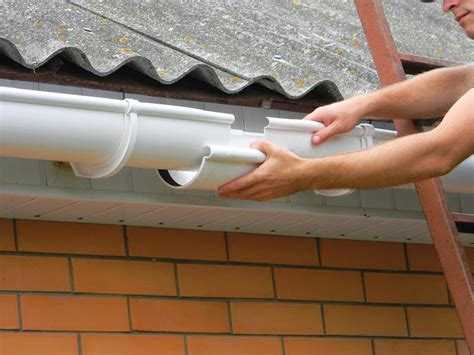

Гидроизоляция примыкания воронки к кровельному покрытию
Герметичность соединения воронки со слоем кровли обеспечивает защиту конструкции от проникновения влаги. Ошибки в этом узле приводят к протечкам, повреждению утеплителя и коррозии несущих элементов. Примыкание должно быть выполнено строго по технологии, с применением совместимых материалов.
- Очистить основание воронки и примыкающий участок кровли от пыли, влаги, битума, масел. Поверхность должна быть сухой и шероховатой.
- Гидроизоляционный фартук заводится под край кровельного ковра на 150–200 мм, а сверху перекрывается кровельным покрытием не менее чем на 100 мм.
- Для битумной кровли используется армированная гидроизоляционная мембрана на основе СБС-модифицированного битума. Нагрев – газовой горелкой до температуры сплавления (~150–180 °C), с прокаткой металлическим валиком по всей площади примыкания.
- На ПВХ-кровлях применяется специальный заводской фланец из ПВХ с приваркой к мембране горячим воздухом (температура сопла 500–600 °C, давление – 2–4 бар). Шов проваривается шириной не менее 40 мм, обязательна проверка на герметичность шва щупом.
- На полимерных мембранах (ТПО, ЭПДМ) применяется клеевая или термосварная технология с применением оригинальных аксессуаров производителя (воронки, манжеты, фартуки).

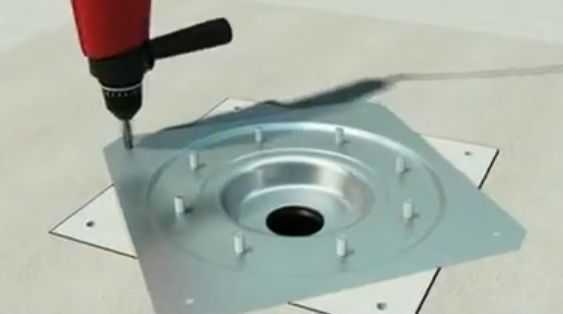

Независимо от типа кровли, дополнительно выполняется прижимное кольцо из оцинкованной стали или алюминия с антикоррозионным покрытием, которое прижимает гидроизоляцию к фланцу воронки. Место соединения обрабатывается герметиком, устойчивым к ультрафиолету и перепадам температуры.
- Проверка герметичности проводится заливом воды (не менее 10 литров) с визуальным контролем снизу помещения или через ревизионный люк.
- Допускается использование гидроизоляционных манжет заводского изготовления, только при полной совместимости с материалом кровли и воронки.
Несоблюдение технологии приводит к нарушению дренажной функции, образованию наледи и преждевременному износу кровельного пирога.
Особенности монтажа воронки на инверсионной кровле
Инверсионная кровля отличается наличием слоя теплоизоляции поверх гидроизоляционного ковра. Это требует точного расчёта положения водосливной воронки и корректного формирования водоприёмной зоны.
Установка воронки начинается с подготовки посадочного места: гидроизоляция укладывается на жёсткое основание с уклоном в сторону воронки не менее 1,5%. После укладки гидроизоляции монтируется приёмная чаша, герметично привариваемая или приклеиваемая к гидроизоляции в соответствии с типом материала (ПВХ, ТПО, битум и др.).
Теплоизоляционные плиты (например, экструдированный пенополистирол) разрезаются и плотно подгоняются к корпусу воронки, не допуская образования мостиков холода. Вокруг воронки формируется зона пониженного уровня – «лужа» глубиной 10–15 мм от уровня теплоизоляции для сбора воды.
Фильтрующий элемент или гравийный фильтр устанавливаются с учётом возможной засыпки гравием. При этом диаметр купола должен обеспечивать свободный водоотвод при засорении 30% поверхности.
Допустимые температурные деформации компенсируются эластичной муфтой или компенсатором, входящими в комплект качественной воронки. В случае устройства системы внутреннего водоотведения обязательна герметизация соединения трубы и корпуса при помощи двухконтурного уплотнителя.
Контроль герметичности узла проводят гидроиспытанием: заливается объём воды выше уровня гидроизоляции и выдерживается в течение 24 часов. В случае утечки проводится ревизия всех соединений и участков примыкания.

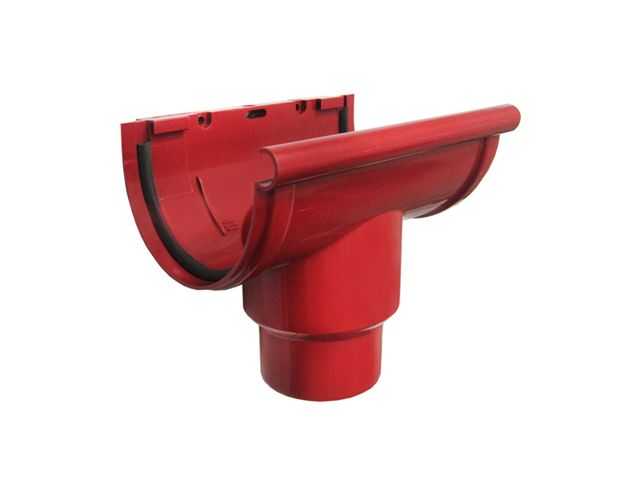

Подключение воронки к системе внутреннего водоотвода
Перед подключением воронки необходимо убедиться в герметичности соединения с кровельным покрытием. Уплотнительное кольцо или битумная мастика наносятся по периметру фланца. При использовании ПВХ-мембраны применяется сварка горячим воздухом.
Стыковка воронки с трубопроводом производится с помощью муфты с резиновым манжетом или резьбового соединения, в зависимости от типа системы. Важно исключить механическое напряжение: труба не должна давить на корпус воронки.
Уклон трубопровода от воронки должен составлять не менее 1–2% для самотечных систем. При наличии отрицательных температур необходимо предусмотреть электрический подогрев – греющий кабель прокладывается внутрь воронки и вдоль трубы до теплого контура.
Металлические трубы заземляются согласно ПУЭ. Пластиковые элементы фиксируются с помощью держателей на расстоянии не более 1 метра друг от друга. В точке подключения следует предусмотреть ревизионный элемент для обслуживания системы.
Гидроизоляция вокруг воронки выполняется в два слоя: основной и дублирующий. Нарушения в этом узле – основная причина протечек. После монтажа обязательна проверка: в воронку заливается вода, и контролируется скорость отвода и отсутствие подтеков.
Проверка герметичности соединений после установки
Сразу после монтажа водосливной воронки необходимо выполнить контрольное проливание. Используйте не менее 10 литров воды, равномерно выливая её в зону примыкания. Отслеживайте наличие подтеков по всей окружности воронки, особенно в местах стыка с гидроизоляционным слоем.
Визуального осмотра недостаточно. Проверьте обратную сторону кровельного пирога (если есть доступ через чердак или технический этаж). Любые следы влаги или конденсата свидетельствуют о нарушении герметизации.
Уплотнительные элементы (манжеты, кольца, мастики) требуют особого внимания. Давление воды при проливе должно быть не менее 0,05 МПа, чтобы имитировать реальную нагрузку во время сильного дождя. При наличии вибрационных воздействий (например, в промышленных зданиях) дополнительно протестируйте соединения на устойчивость к сдвигу.
Не допускается использование несертифицированных герметиков. При выявлении течи соединение демонтируется, герметизация повторяется с обязательной заменой поврежденных компонентов. В случае применения битумных материалов важно выдерживать температурный режим от +5 °C до +35 °C во время проверки, иначе герметичность будет некорректной.
Профилактическое обслуживание и очистка водосливной воронки
Периодическая проверка водосливной воронки необходима для предотвращения засоров и повреждений гидроизоляции. Осмотр проводится минимум дважды в год: весной и осенью. Дополнительно – после сильных осадков или ураганного ветра.
Первым этапом является удаление листьев, мусора, снега и наледи с прилегающей к воронке поверхности. Использовать следует пластиковый шпатель или мягкую щетку – металлические инструменты могут повредить герметизирующие элементы.
Далее необходимо демонтировать защитную решётку (если предусмотрена конструкцией) и проверить внутреннюю часть воронки. Особое внимание – состоянию уплотнителя, наличию трещин в корпусе, и качеству фиксации к кровельному основанию. Все повреждения устраняются немедленно.
При наличии запаха канализации или признаков обратного тока воды проверяется гидрозатвор. При его отсутствии или неисправности требуется установка нового элемента соответствующего диаметра.
Очистку внутренних каналов производят вручную или с использованием водяной струи под давлением. При промывке исключается использование агрессивных химических средств, особенно на кровлях с полимерной мембраной.
Завершающий этап – контроль герметичности соединения с ливневой системой. Для этого заливается вода в воронку и проверяется отток. При выявлении утечек проводится герметизация с использованием соответствующих кровельных мастик или лент.
