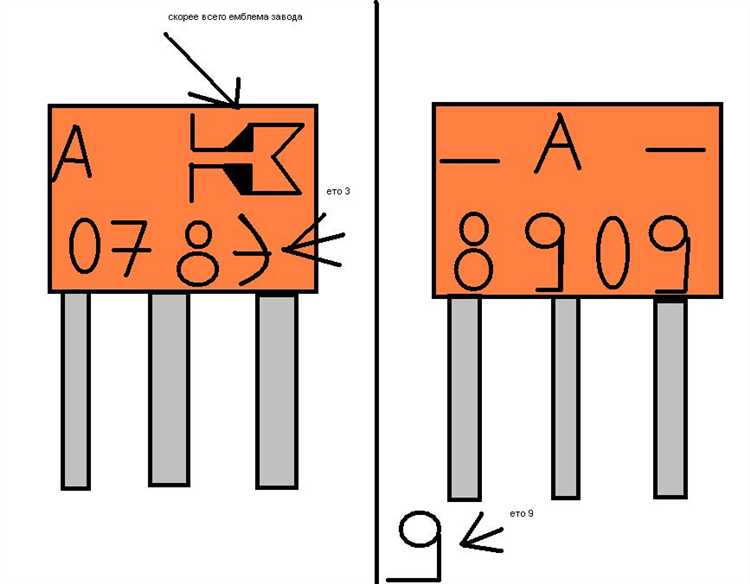

Для диагностики транзисторов КТ315 и КТ361 с помощью мультиметра необходимо понять особенности их работы и применения. Оба транзистора являются биполярными и имеют аналогичные параметры, что позволяет использовать одну методику проверки для обоих типов. Чтобы правильно провести тестирование, важно учитывать их структуру и особенности подключения к мультиметру.
Для диагностики мультиметром выполните следующие шаги: первым делом измерьте сопротивление между эмиттером и базой. Если мультиметр показывает низкое сопротивление при подключении с нужной полярностью, это означает, что переход работает правильно. Далее, измерьте сопротивление между коллектором и базой – оно должно быть высоким. После этого можно проверить транзистор в обратном направлении, изменив полярность мультиметра. Для NPN транзисторов, например, в случае КТ315, показания сопротивления должны измениться в обе стороны, подтверждая его работоспособность.
В случае неисправности одного из переходов, транзистор следует заменить. Неисправности могут проявляться в виде короткого замыкания между коллектором и эмиттером, либо отсутствия проводимости в нужных направлениях.

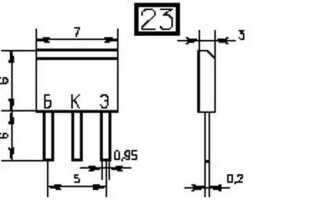

Как проверить транзисторы КТ315 и КТ361 мультиметром
2. Проверка между базой и коллектором. Подключите щупы так, чтобы красный щуп был на базе, а черный – на коллекторе. В нормальном состоянии должно быть небольшое напряжение падения (около 0.6 В для КТ315 и 0.7 В для КТ361). Если измерение показывает 0 В или сильно высокое напряжение, транзистор может быть неисправен.
3. Проверка между базой и эмиттером. Измерьте напряжение между базой и эмиттером, подключив щупы аналогично предыдущему этапу. Для КТ315 и КТ361 должно быть падение напряжения около 0.6 В (в зависимости от типа транзистора). Ненормальное значение может свидетельствовать о неисправности.

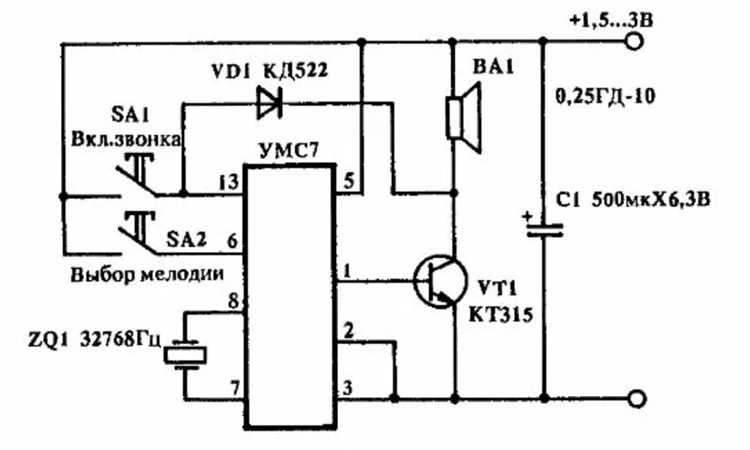

5. Проверка работы транзистора в активном режиме. Чтобы убедиться в исправности транзистора в рабочем режиме, необходимо подключить транзистор в схему с нагрузкой и измерить ток. Нормальная работа подразумевает возможность управления током через базу. Если ток через коллектор не изменяется в зависимости от сигнала на базе, транзистор неисправен.
6. Повторная проверка. После того как транзистор будет проверен в различных режимах, рекомендуется ещё раз проверить его с другими параметрами, чтобы убедиться в отсутствии ложных срабатываний мультиметра или его неисправности.
Этот метод подходит для большинства случаев диагностики транзисторов КТ315 и КТ361 и помогает выявить основные неисправности, такие как обрыв базы, коллекторного или эмиттерного перехода, а также короткие замыкания.

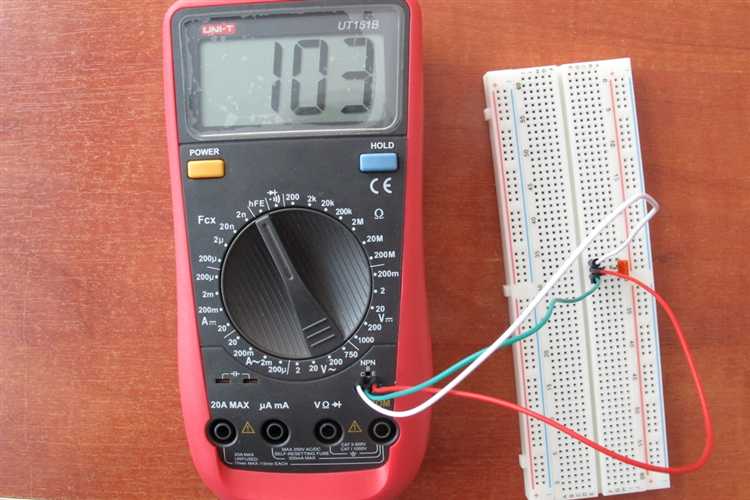

Как выбрать режим мультиметра для проверки транзисторов
Включив мультиметр в режим «Диод», нужно подключить щупы к базе и коллектору, а затем к базе и эмиттеру. Показания должны отличаться: в одном случае будет наблюдаться падение напряжения (от 0.6 до 0.7 В для кремниевых транзисторов), а в другом – отсутствие проводимости. Это означает, что транзистор исправен.

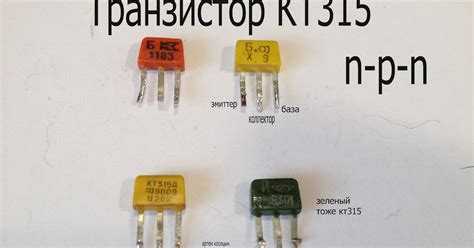

Как проверить исправность транзистора КТ315 с помощью мультиметра
Перед проверкой убедитесь, что транзистор не подключён к рабочей схеме и мультиметр настроен на режим измерения сопротивления (Ом).
Процесс проверки можно разделить на несколько этапов:
- Проверка в прямом направлении (между базой и эмиттером). Подключите красный щуп мультиметра к базе, а чёрный – к эмиттеру. Сопротивление должно быть небольшим, примерно 500-800 Ом. Это свидетельствует о нормальном функционировании транзистора.
- Проверка в обратном направлении (между базой и эмиттером). Переставьте щупы мультиметра. Сопротивление должно быть высоким (от 10 кОм и выше). Низкое сопротивление в обратном направлении указывает на неисправность транзистора.
- Проверка между базой и коллектором. Красный щуп подключается к базе, чёрный – к коллектору. В прямом направлении сопротивление также должно быть небольшим, около 500-800 Ом. В обратном направлении оно должно быть высоким, как и в случае с эмиттером.
Если сопротивление в прямом направлении слишком высокое или низкое, это указывает на неисправность транзистора. Также обратите внимание на возможные короткие замыкания или обрыв в цепях транзистора. При корректной работе проверенные значения должны быть консистентными и соответствовать типичным для транзисторов КТ315.
Если вы заметили аномалии в измерениях, транзистор, скорее всего, вышел из строя и нуждается в замене.
Как проверить исправность транзистора КТ361 с помощью мультиметра
1. Установите мультиметр в режим измерения сопротивления (Ω).
3. Для проверки перехода коллектор-база переместите щупы мультиметра: красный – к коллектору, черный – к базе. Результат должен быть аналогичен предыдущему, т.е. должно наблюдаться падение напряжения около 0,5 В. Если сопротивление слишком высокое или мультиметр не реагирует, это также указывает на возможную неисправность.
5. Для более точной диагностики можно также использовать режим прозвонки диодов. Подключите мультиметр в этот режим и проверьте переходы в разных направлениях. Исправный транзистор должен показывать падение напряжения в одном направлении и высокий сопротивление в другом.
6. Если транзистор КТ361 не проходит тесты на всех этапах, вероятнее всего, он неисправен и подлежит замене.

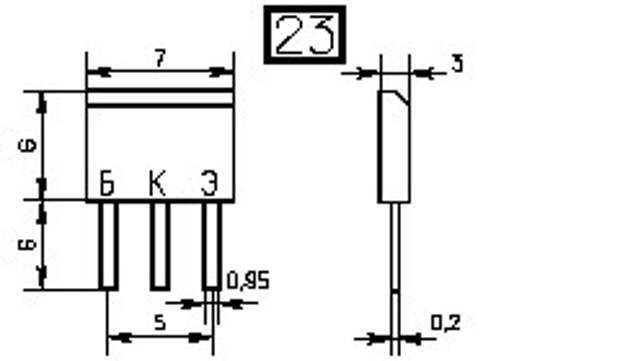

Как определить тип транзистора с помощью мультиметра
Для определения типа транзистора с помощью мультиметра, важно точно понять его конструктивные особенности и характер поведения. Транзисторы бывают двух типов: NPN и PNP. Чтобы определить тип, необходимо провести несколько простых замеров с помощью мультиметра в режиме проверки диодов.
Первым шагом следует установить мультиметр в режим измерения сопротивления или проверки диодов. Убедитесь, что мультиметр работает корректно и имеет исправные щупы.
Далее, подключите один щуп к коллектору транзистора, а другой – к базе. Важно понять, в каком направлении происходит проводимость. Если транзистор NPN, то при подключении красного щупа (положительного) к базе и черного щупа (отрицательного) к коллектору, мультиметр должен показать проводимость (падение напряжения около 0.6-0.7 В). Для транзистора PNP ситуация обратная – проводимость должна быть выявлена при обратном подключении щупов.
Затем проверьте эмиттер. Для NPN транзистора, подключив щупы мультиметра к базе и эмиттеру, также следует увидеть проводимость в одну сторону. Для PNP – наоборот.
Важно помнить, что мультиметр не может определить все параметры транзистора, такие как его усиление или рабочее напряжение. Однако для базового различия типов этого достаточно.
Какие измерения необходимо провести для проверки переходов транзистора
Для проверки транзистора с помощью мультиметра необходимо провести несколько измерений на его основных переходах: эмиттер-базу и база-коллектор. Важно проверить как исправность переходов, так и их корректную работу в зависимости от полярности измерений.
Первое, что следует сделать – это проверить переходы базы и эмиттера (BE). Для этого установите мультиметр в режим измерения диодов. Подключите щупы мультиметра так, чтобы красный щуп был на базе, а черный – на эмиттере. В нормальном состоянии (для транзистора типа NPN) сопротивление должно быть низким, порядка 0.6–0.7 В. Если мультиметр показывает значение в пределах этого диапазона, переход рабочий. Если значение сильно отличается (например, меньше 0.6 В или вообще открыто), транзистор может быть неисправен.
Далее, измерьте переход между базой и коллектором (BC). Щупы мультиметра также следует подключить в аналогичной полярности: красный – на базу, черный – на коллектор. Здесь также ожидаемое значение напряжения должно быть в пределах 0.6–0.7 В. Если сопротивление слишком высокое, это свидетельствует о дефекте. Для транзисторов типа PNP полярность щупов меняется: красный щуп на коллектор, черный – на базу.

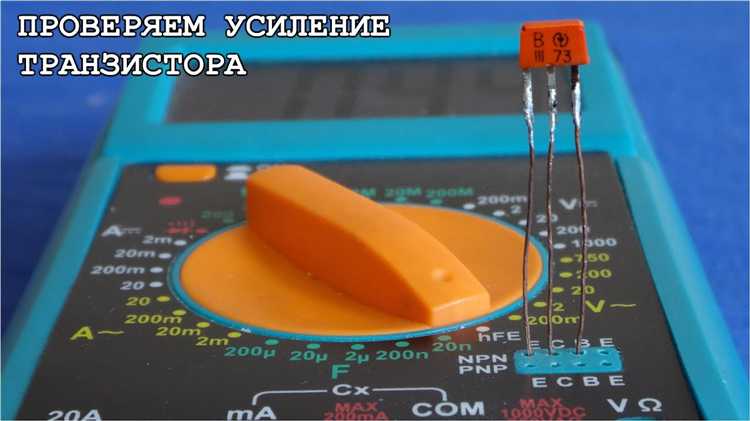

Для дополнительной проверки, можно протестировать транзистор в режиме переключения. Для этого установите мультиметр в режим проверки сопротивления и измерьте сопротивление между коллектором и эмиттером (CE) при подаче напряжения на базу. Ожидается, что при подаче положительного напряжения на базу для NPN транзистора сопротивление между эмиттером и коллектором будет низким (меньше 100 Ом), а при отсутствии напряжения – высоким.
Проведение этих измерений позволяет точно определить работоспособность переходов транзистора, выявив короткие замыкания или обрывы. Важно помнить, что мультиметр может не дать полной картины исправности транзистора в реальных условиях, но для первичной диагностики этого достаточно.
Что делать, если транзистор не проходит проверку мультиметром
Если транзистор не проходит проверку мультиметром, важно точно понять, в чем причина. Возможны несколько ситуаций, которые требуют дальнейших действий.
- Подозрение на поврежденный транзистор. Если мультиметр показывает отсутствие нормальной работы, возможно, транзистор поврежден. В этом случае нужно проверить его в другой схеме или заменить на новый.
- Ошибки в настройках мультиметра. Проверьте, правильно ли выбран режим измерения. Для проверки транзистора следует использовать режим измерения диодов (или Омметр, если он поддерживает проверку параметров транзистора).
- Перегрев или повреждения в цепи. Перегрев транзистора может нарушить его характеристики, в результате чего мультиметр покажет аномальные данные. Осмотрите его на наличие следов перегрева или механических повреждений.
- Проверка транзистора в рабочем состоянии. В идеале, если после проверки мультиметром результаты остаются ненормальными, следует проверить транзистор в реальной схеме. Иногда даже новый транзистор может не проходить тест из-за особенностей схемы.
Если все перечисленные шаги не дали результатов, транзистор, скорее всего, неисправен и его необходимо заменить. В случае сомнений можно обратиться к специалисту для более детальной диагностики устройства.
Вопрос-ответ:
Как проверить транзистор КТ315 с помощью мультиметра?
Для проверки транзистора КТ315 мультиметром нужно сначала установить прибор в режим измерения сопротивления (Ом). Затем, подключив щупы к выводам транзистора, нужно проверить, как меняется сопротивление между эмиттером, базой и коллектором. На справочной документации можно найти информацию о характеристиках, например, что между эмиттером и базой должно быть определенное сопротивление, а между базой и коллектором — другое. Важно помнить, что мультиметр может не всегда точно показать параметры переходов транзистора, так как не дает необходимого напряжения для нормальной работы транзистора.
Что делать, если мультиметр показывает короткое замыкание между выводами транзистора КТ361?
Если мультиметр показывает короткое замыкание между выводами транзистора КТ361, то это может свидетельствовать о неисправности компонента. В транзисторе КТ361, как и в других подобных устройствах, между базой и эмиттером, а также между базой и коллектором не должно быть короткого замыкания. Это может означать, что транзистор поврежден, и его необходимо заменить. Однако также стоит проверить, нет ли замыкания в самой схеме или на тестируемом устройстве.
Как проверить исправность транзистора КТ315 без его установки в схему?
Для проверки исправности транзистора КТ315 без его установки в схему можно использовать мультиметр в режиме тестирования диодов. Сначала необходимо проверить его переходы: между базой и эмиттером, между базой и коллектором. Обычно между базой и эмиттером должно быть падение напряжения около 0.6 В (для кремниевых транзисторов), а между базой и коллектором — аналогичное значение. После этого необходимо проверить, нет ли короткого замыкания между коллектором и эмиттером, что может свидетельствовать о выходе транзистора из строя.
Какие значения сопротивления между выводами транзистора КТ315 можно считать нормой при проверке мультиметром?
При проверке транзистора КТ315 мультиметром нормальные значения сопротивления могут варьироваться в зависимости от направления измерения. Например, между базой и эмиттером сопротивление должно быть около 500-1000 Ом, а между базой и коллектором — около 1 кОм или больше, если транзистор исправен. Между эмиттером и коллектором в нормальном состоянии не должно быть короткого замыкания, и сопротивление будет очень высоким. Эти значения могут немного изменяться в зависимости от конкретного типа транзистора, но указанные нормы являются ориентировочными.
Как узнать, что транзистор КТ361 неисправен при использовании мультиметра?
Чтобы узнать, что транзистор КТ361 неисправен при проверке мультиметром, следует обратить внимание на несколько признаков. Во-первых, если мультиметр показывает короткое замыкание между любыми двумя выводами транзистора (например, между базой и коллектором), это указывает на его неисправность. Во-вторых, если при измерении падения напряжения на переходах баз-эмиттер или база-коллектор оно значительно отличается от нормы (обычно около 0.6 В), это также может свидетельствовать о повреждении транзистора. Если же сопротивление между коллектором и эмиттером слишком низкое, это может означать, что транзистор пробит.
