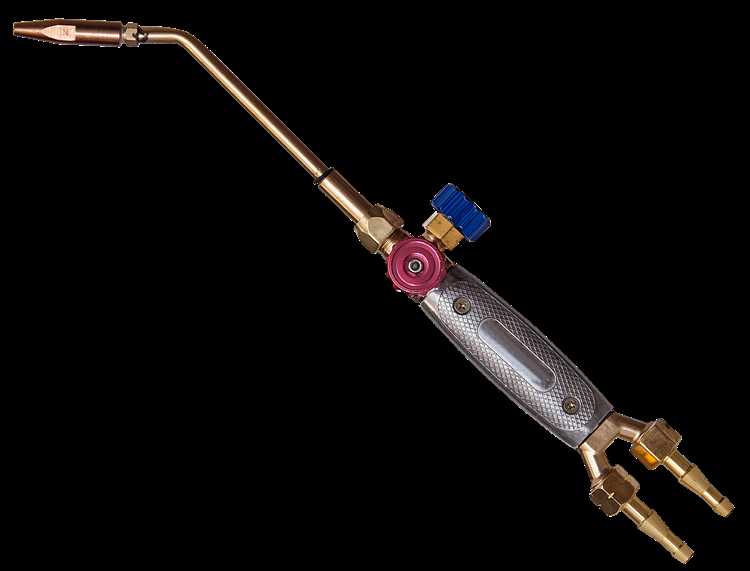

Как работает проходная газовая горелка

Проходная газовая горелка представляет собой конструкцию, в которой газовый поток проходит через камеру сгорания и выходит в виде пламени, обеспечивая равномерное и эффективное горение. Основной элемент – сопло, задающее форму и направление газового потока, что влияет на интенсивность и стабильность пламени.

Устройство горелки включает корпус с газовыми каналами, систему подачи воздуха и запальную часть. Оптимальный баланс между подачей газа и воздуха регулируется клапанами и форсунками, что позволяет минимизировать образование вредных выбросов и увеличить КПД оборудования. Важным аспектом является конструкция камеры сгорания, которая снижает шум и обеспечивает устойчивость пламени при изменении давления и расхода газа.

Рекомендации по эксплуатации предусматривают регулярную проверку герметичности соединений и очистку сопла от отложений, так как загрязнения ухудшают распределение газа и приводят к нестабильной работе. При проектировании систем с проходными горелками важно учитывать параметры давления и температуры, чтобы обеспечить безопасную и долговечную работу оборудования.

Принцип работы проходной газовой горелки: устройство и особенности

Ключевой особенностью устройства является наличие диффузора, который стабилизирует поток газа и поддерживает постоянное давление. Это снижает риск обратного пламени и обеспечивает равномерное распределение температуры по длине горелки. Кроме того, проходная конструкция позволяет горелке работать при повышенных скоростях воздушного потока без снижения эффективности горения.

Регулировка горелки осуществляется с помощью клапанов подачи газа и заслонок для воздуха, что позволяет изменять состав смеси в зависимости от требуемой температуры и типа топлива. Важно поддерживать чистоту внутренних каналов, так как засоры нарушают баланс подачи и снижают КПД.

Для безопасности устанавливается система контроля пламени – ионизационный датчик или фотодатчик, которые автоматически отключают подачу газа при затухании. Материал корпуса чаще всего используется жаропрочный стальной сплав, способный выдерживать температуры до 1200 °C и предотвращать деформацию при длительной эксплуатации.

Проходные горелки широко применяются в промышленном оборудовании с проточным нагревом, где важна стабильность температуры и минимизация выбросов. При выборе горелки рекомендуется учитывать характеристики топлива, максимальную мощность и условия монтажа для предотвращения перегрева и аварийных ситуаций.

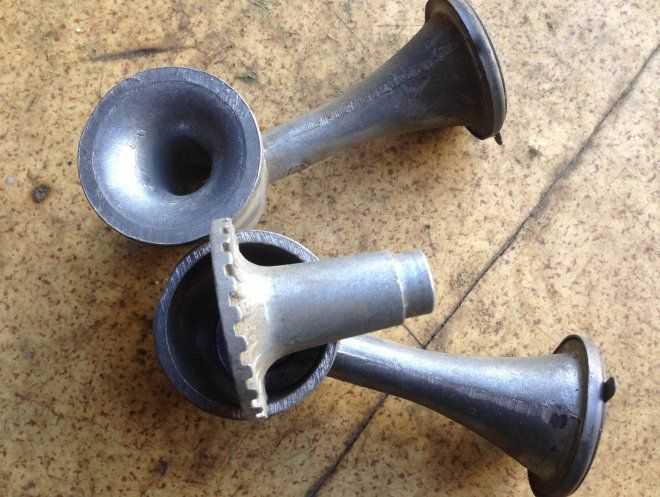

Конструкция проходной газовой горелки: основные компоненты и их функции

Проходная газовая горелка состоит из нескольких ключевых элементов, каждый из которых обеспечивает стабильную и эффективную работу устройства.

• Корпус горелки – изготавливается из жаропрочной стали, выдерживает высокие температуры и механические нагрузки. Обеспечивает жесткость конструкции и защиту внутренних элементов.
• Газовая форсунка – обеспечивает точное дозирование и равномерное распределение газа. Конструкция форсунки влияет на форму пламени и его стабильность.
• Воздушная камера – отвечает за смешивание газа с воздухом в оптимальном соотношении. Наличие регулировочного механизма позволяет изменять подачу воздуха для контроля горения.
• Сопло – направляет смесь газа и воздуха в камеру сгорания. Диаметр и форма сопла подбираются в зависимости от требуемой мощности горелки и типа топлива.
• Система запального устройства – обычно включает пьезоэлемент или электрод искрового зажигания. Обеспечивает надежный запуск пламени без задержек и перебоев.
• Регулятор подачи газа – позволяет точно контролировать расход топлива, что критично для безопасной и экономичной работы.
• Система безопасности – включает термопару или датчик пламени, которые отключают подачу газа при затухании пламени, предотвращая утечки.

При выборе и эксплуатации проходной газовой горелки важно учитывать совместимость компонентов, так как нарушение правильного соотношения и качества деталей снижает КПД и увеличивает риск аварий.

Механизм подачи газа и управление потоком в проходной горелке

Проходная газовая горелка оснащена системой подачи газа, обеспечивающей точный и стабильный поток рабочего топлива. В основе механизма лежит газовый вентиль с регулирующим элементом, который обеспечивает плавное изменение давления и объема газа.

Основные компоненты механизма подачи и управления потоком:

• Газовый клапан – с электромагнитным или механическим приводом, обеспечивающий мгновенное перекрытие подачи при необходимости.
• Регулятор давления – поддерживает постоянное давление газа, компенсируя перепады в магистрали.
• Дроссельная заслонка – позволяет тонко настраивать объем газа, влияя на интенсивность пламени и температуру горения.
• Обратный клапан – предотвращает обратный ток газа, защищая систему от возгорания или аварийных ситуаций.

Управление потоком осуществляется в следующих этапах:

1. Подача газа с магистрали через регулятор давления.
2. Фильтрация газа от примесей для предотвращения засорения клапанов и дросселей.
3. Проход газа через газовый клапан, который открывается под заданным управляющим сигналом.
4. Точная настройка объема газа с помощью дроссельной заслонки в зависимости от требований горения.
5. Подача газа к горелке, где происходит смешение с воздухом и инициирование горения.

Рекомендации по оптимизации подачи газа:

• Регулярно проверять и очищать фильтры для поддержания стабильного расхода газа.
• Использовать клапаны с плавным ходом для предотвращения гидравлических ударов и резких скачков давления.
• Настраивать регулятор давления в соответствии с характеристиками газовой магистрали и горелки.
• Обеспечивать герметичность всех соединений для исключения утечек и повышения безопасности.

В результате точное управление подачей газа в проходной горелке обеспечивает стабильное горение, минимальные выбросы и высокую энергоэффективность оборудования.

Особенности системы розжига и безопасности в проходной газовой горелке

Система розжига проходной газовой горелки основана на электрическом искровом генераторе, обеспечивающем надежное воспламенение газа при минимальном энергопотреблении. Искровой разряд создается на электроде, расположенном в зоне смешивания газа с воздухом, что гарантирует стабильное зажигание даже при изменении давления подачи топлива.

Автоматический контроль пламени реализуется с помощью ионизационного электрода, регистрирующего наличие горения посредством изменения электропроводности пламени. При отсутствии пламени система моментально блокирует подачу газа, исключая риск накопления топлива и взрыва.

Для повышения безопасности применяется датчик перегрева, который отключает горелку при превышении допустимой температуры в камере сгорания. Это предотвращает деформацию элементов и пожар.

Особое внимание уделено конструкции клапанов подачи газа: используются электромагнитные запорные устройства с двойным контролем, что минимизирует вероятность утечек при сбоях питания или авариях. Их ресурс рассчитан на более чем 100 тысяч циклов срабатывания без потери герметичности.

Рекомендовано регулярное тестирование системы розжига и контроля пламени не реже одного раза в месяц, а также ежегодная проверка герметичности и калибровки датчиков, что обеспечивает длительную и безопасную эксплуатацию.

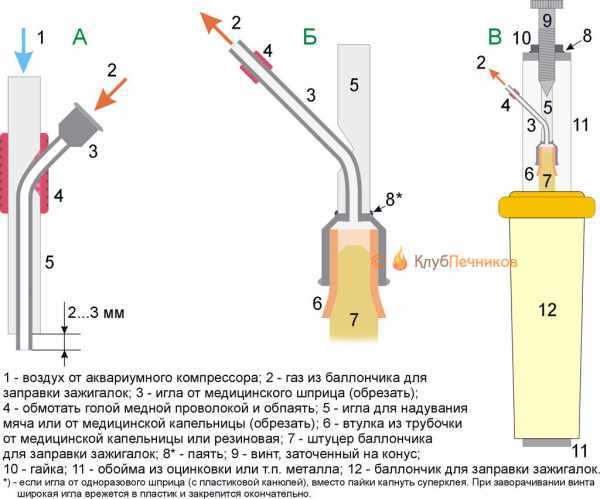

Роль воздушной смеси и регулировка соотношения газа и воздуха

Для стабильной и эффективной работы проходной газовой горелки критично точное формирование воздушно-газовой смеси. Кислород воздуха обеспечивает полное сгорание топлива, минимизируя образование угарного газа и сажи. Оптимальное соотношение составляет примерно 10:1 по объёму воздуха к газу для природного газа, что соответствует стехиометрическим параметрам с небольшим избытком воздуха для повышения безопасности и стабильности пламени.

Регулировка осуществляется путем изменения подачи воздуха через заслонки или шиберы и дозирования газа с помощью клапанов с точной настройкой. Недостаток воздуха приводит к «тяжелому» пламени с низкой температурой и высоким уровнем выбросов CO, тогда как избыток воздуха снижает тепловую эффективность и вызывает шум горения.

Для контроля используется анализ состава продуктов сгорания с помощью газоанализаторов, фиксирующих концентрации кислорода и угарного газа. На основе данных регулируют положение заслонок, добиваясь содержания кислорода в дымовых газах около 3–5%, что свидетельствует о полном сгорании при минимальных потерях тепла.

Особое внимание уделяется поддержанию стабильного соотношения при изменении давления газа и температурных условиях, так как отклонения влияют на скорость горения и размеры пламени. Современные системы оснащаются автоматическими регуляторами, которые поддерживают заданное соотношение в реальном времени, обеспечивая высокую экономичность и безопасность эксплуатации.

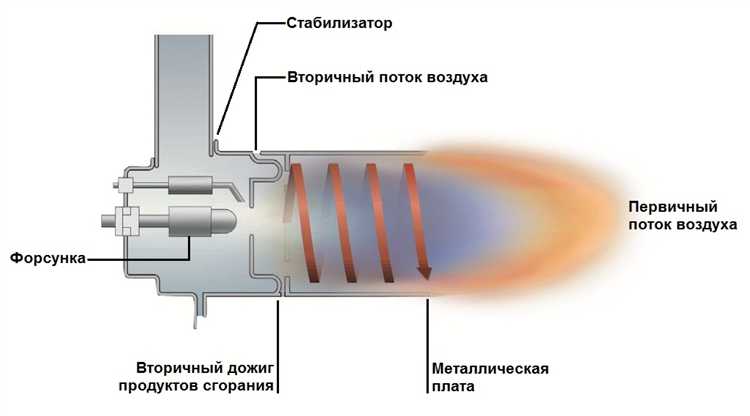

Принцип работы камеры сгорания и теплообмена в проходной горелке

Камера сгорания проходной горелки обеспечивает стабильное горение при высоком коэффициенте полезного действия. Газовая смесь подается через специально сконструированные форсунки, создающие турбулентный поток для оптимального перемешивания с воздухом. Это способствует равномерному распределению температуры и предотвращает локальные перегревы.

Внутренние стенки камеры выполнены из жаропрочных материалов с высокой теплопроводностью, что увеличивает скорость передачи тепла и продлевает срок службы оборудования. Геометрия камеры разработана с учетом минимизации гидравлических потерь и снижения шума, при этом поддерживается необходимый избыточный напор для полного сгорания топлива.

Теплообмен происходит за счет интенсивного конвективного и излучательного теплообмена между пламенем и поверхностью теплообменника, расположенного за камерой сгорания. Оптимальное расстояние между горелкой и теплообменником регулируется для достижения максимальной тепловой отдачи и предотвращения образования нагара.

Рекомендуется регулярная проверка форсунок и состояние камеры на предмет коррозии и отложений, так как это снижает эффективность теплообмена и стабильность пламени. Использование датчиков температуры и систем автоматического регулирования подачи топлива улучшает безопасность и экономичность работы проходной горелки.

Влияние параметров газа на стабильность и качество пламени

Давление подачи газа должно строго соответствовать техническим требованиям горелки. Отклонение более чем на 10% от номинального значения вызывает либо нестабильность пламени из-за избытка воздуха, либо неполное сгорание из-за недостатка подачи топлива. Рекомендуется поддерживать давление в диапазоне ±5% от установленного для конкретной модели горелки.

Температура газа при входе в горелку влияет на скорость воспламенения и интенсивность горения. При температуре ниже 10 °C возрастает вероятность образования конденсата и снижении стабильности пламени. Оптимальной считается температура подачи газа в пределах 15–30 °C.

Состав газовой смеси определяет коэффициент избытка воздуха, который для качественного пламени должен находиться в пределах 1,05–1,15. Более высокий коэффициент приводит к переизбытку воздуха и снижению температуры, меньший – к недостаточному окислению и появлению сажи.

Регулировка подачи газа и воздуха должна проводиться с учетом анализа дымовых газов и визуального контроля пламени. Стабильное пламя характеризуется ровной синей каймой без желтых или оранжевых включений, что указывает на полное сгорание и правильное соотношение компонентов.

Техническое обслуживание и диагностика неисправностей проходной газовой горелки

Регулярное техническое обслуживание проходной газовой горелки обеспечивает стабильную работу и продлевает срок службы оборудования. Основные операции включают проверку состояния форсунок, трубопроводов и системы подачи газа на отсутствие засоров и коррозии. Очистка форсунок рекомендуется проводить не реже одного раза в шесть месяцев с применением специальных щеток и без агрессивных химикатов, чтобы не повредить внутренние поверхности.

Диагностика неисправностей начинается с контроля пламени: устойчивое синий цвет и правильная форма свидетельствуют о нормальной работе. Желтый или коптящий огонь указывает на недостаток кислорода или загрязнение сопел. В таких случаях необходимо проверить настройку подачи воздуха и очистить систему от отложений.

Проверка газового клапана выполняется с помощью манометра – давление на входе должно соответствовать нормативам производителя (обычно 0,2–0,3 МПа для бытовых моделей). При падении давления более чем на 10% рекомендуется замена или регулировка клапана.

Особое внимание уделяется системе автоматического розжига и контролю пламени: электрод розжига должен быть расположен на расстоянии 3–5 мм от форсунки, а его поверхность должна быть чистой и неповреждённой. Сбои в работе электроники чаще всего связаны с износом контактов или нарушением изоляции кабелей, что требует замены соответствующих элементов.

Для выявления утечек газа применяется мыльный раствор: нанесение на стыки и соединения позволяет обнаружить пузырьки воздуха при наличии дефекта. При выявлении утечки немедленно прекращают эксплуатацию и проводят ремонтные работы с заменой поврежденных деталей.

Проверка тяги дымовых газов осуществляется с помощью анемометра или дымового тестера. Недостаточная тяга приводит к накоплению продуктов сгорания в камере и ухудшению горения. В этом случае проверяют и очищают дымоход, а также проверяют герметичность соединений.

Вопрос-ответ:

Как устроена проходная газовая горелка и какие основные элементы входят в её конструкцию?

Проходная газовая горелка состоит из корпуса с отверстием для прохождения газа, газового распределителя, системы поджига и сопла, через которое выходит пламя. В корпусе обычно находятся каналы для равномерного распределения газа и воздухозаборник для смешивания топлива с воздухом. Такая конструкция обеспечивает стабильное горение и высокую безопасность при эксплуатации.

Почему именно проходной тип горелки часто применяется в промышленности?

Проходные горелки удобны тем, что газ в них проходит через центр устройства, позволяя легко контролировать поток и подачу топлива. Это обеспечивает равномерное пламя и возможность точной регулировки мощности. Благодаря простоте конструкции и надёжности они хорошо подходят для непрерывных технологических процессов, где важна стабильность работы.

Какие особенности эксплуатации проходной газовой горелки следует учитывать, чтобы обеспечить её долговечность и безопасность?

Необходимо регулярно проверять состояние газопроводов и сопел, чтобы избежать засоров и утечек. Важно следить за правильной подачей воздуха, так как недостаток кислорода ведёт к неполному сгоранию и образованию вредных продуктов. Кроме того, следует контролировать температуру корпуса горелки, чтобы предотвратить перегрев и деформацию деталей.

Как регулируется интенсивность пламени в проходной газовой горелке?

Интенсивность пламени изменяется путём изменения подачи газа и воздуха. В устройстве предусмотрены клапаны или регуляторы, которые позволяют увеличить или уменьшить поток топлива, а также регулировать количество воздуха для поддержания оптимального соотношения. Это позволяет добиться нужной температуры и размера пламени под конкретные технологические задачи.

В чем заключаются основные преимущества проходной газовой горелки по сравнению с другими типами газовых горелок?

Проходные горелки отличаются компактностью и простотой конструкции, что облегчает их монтаж и обслуживание. Они обеспечивают равномерное распределение пламени и лучше подходят для систем с постоянным режимом работы. Также их конструкция способствует уменьшению образования сажи и снижению риска обратного пламени благодаря эффективному смешиванию газа с воздухом.

Как устроена проходная газовая горелка и из каких основных компонентов она состоит?

Проходная газовая горелка включает несколько ключевых элементов: корпус с каналом для прохождения воздуха и газа, систему подачи топлива, устройство смешивания газа с воздухом и механизм зажигания. В корпусе расположена горелочная камера, где происходит смешивание и воспламенение смеси. Особенность конструкции в том, что газ и воздух проходят одновременно через горелку, обеспечивая равномерное горение и высокий КПД. Благодаря такому устройству обеспечивается стабильная и контролируемая работа, а также безопасность эксплуатации.

Какие особенности работы проходной газовой горелки отличают её от других типов горелок?

Проходная газовая горелка отличается тем, что топливо и воздух проходят через одну зону смешивания, что обеспечивает более равномерное распределение горючей смеси и стабильность пламени. Это снижает риск образования неполного сгорания и повышает качество работы оборудования. Кроме того, конструкция горелки позволяет быстро регулировать подачу газа и воздуха, что упрощает управление процессом горения и улучшает безопасность. Также благодаря особенностям конструкции уменьшается образование вредных выбросов, что делает горелку более экологичной по сравнению с другими типами.
