Как соединить водонагреватель с водопроводом полипропиленовой трубой

Полипропиленовые трубы давно зарекомендовали себя как надёжное и долговечное решение для систем водоснабжения. При подключении водонагревателя важно учитывать особенности терморасширения, диаметр труб, схему разводки и способ соединения с металлическими патрубками прибора. Неправильный монтаж может привести к протечкам, деформации фитингов и снижению ресурса оборудования.

Для холодной и горячей линии следует использовать трубы разного типа: PPR PN20 – для холодной воды, PPR PN25 с армированием алюминием или стекловолокном – для горячей. Температурное расширение у неармированных труб может достигать 1,5 см на погонный метр, что критично при прямолинейной прокладке без компенсационных петель. Армированные трубы минимизируют этот эффект и устойчивы к температуре до 95 °C.

Соединение полипропилена с водонагревателем выполняется через комбинированные фитинги с внутренней или наружной резьбой. Использование разъёмных соединений «американка» упрощает демонтаж и техническое обслуживание. Все резьбовые соединения герметизируются сантехнической нитью или пастой, фум-лента допускается только при условии точного натяжения и выверенного количества витков.

Перед подключением необходимо установить обратный клапан, запорную арматуру и, при необходимости, редуктор давления. При давлении в системе свыше 6 бар требуется предохранительный клапан с отводом в канализацию. Эти меры исключают риск гидроударов и продлевают срок службы водонагревателя.

Выбор места установки водонагревателя и разводки труб

Местоположение водонагревателя определяет эффективность системы и минимизирует теплопотери. Оптимально устанавливать устройство как можно ближе к точкам водоразбора – кухне, душу, умывальнику. Если горячая вода требуется в разных частях дома, лучше предусмотреть несколько водонагревателей малого объема вместо одного большого.

• Не допускается установка водонагревателя вблизи окон, вентиляционных шахт и в местах с перепадом температуры.
• Стены должны выдерживать вес устройства, особенно накопительного типа с полным баком воды. Используются дюбели и анкеры соответствующего диаметра.
• Электропитание должно быть предусмотрено заранее, с отдельной линией и УЗО. Розетка – влагозащищённая, не ближе 50 см от устройства.

При разводке труб из полипропилена необходимо строго соблюдать уклон и минимизировать количество фитингов – каждый поворот увеличивает сопротивление потоку и снижает давление.

1. Трубы прокладываются с учётом термического расширения – необходимо устанавливать компенсаторы или П-образные изгибы через каждые 10–12 метров.
2. Крепление труб к стене осуществляется с шагом 50–60 см для горизонтальных участков и 80–100 см для вертикальных. При высоких температурах шаг креплений уменьшается на 20%.
3. Не допускается контакт труб с острыми краями или металлическими элементами – возможен износ при температурных колебаниях.
4. Подача холодной воды подключается к нижнему патрубку, горячей – к верхнему. Обязательно устанавливаются обратный клапан и запорные краны.

При разводке в скрытых каналах все соединения должны быть выполнены только методом пайки, без резьбовых фитингов. В местах подключения к прибору допускается использование разъёмных муфт.

Определение диаметра полипропиленовых труб и фитингов

При подключении к магистрали с более высоким расходом или при удалённости от стояка целесообразно использовать трубу 25 мм. Для центральной подачи на несколько точек водоразбора предпочтительно использовать 32 мм, чтобы избежать падения давления при одновременном включении нескольких приборов.

Фитинги подбираются строго под наружный диаметр труб. При сварке следует учитывать, что внутренний проход уменьшается за счёт толщины стенки трубы и фитинга. Например, у трубы 20 мм с толщиной стенки 3,4 мм внутренний диаметр составляет около 13 мм. Это важно при расчёте пропускной способности и выборе сечения под заданный расход.

Рекомендация: для бойлеров мощностью до 2 кВт и средним расходом до 10 литров в минуту допустим диаметр 20 мм. Для проточных водонагревателей и мощных накопительных моделей с несколькими точками водоразбора необходим диаметр не менее 25 мм.

Нарушение соответствия диаметра может привести к кавитации, повышенному шуму и снижению КПД оборудования.

Необходимые инструменты и материалы для монтажа

Полипропиленовые трубы – используйте трубы PN20 для подачи горячей воды и PN25 для разводки. Диаметр подбирается по пропускной способности: обычно 20 мм достаточно для бытового водонагревателя.

Фитинги из полипропилена – угольники, тройники, муфты. Обязательно наличие переходных элементов с наружной и внутренней резьбой для соединения с металлом и сантехникой.

Паяльник (сварочный аппарат) для полипропилена – с насадками соответствующего диаметра. Мощность не менее 1500 Вт. Температура пайки – 260 °C.

Рулетка и маркер – для точной разметки отрезов труб перед сваркой. Погрешность более 2 мм недопустима.

Труборез для полипропилена – обеспечивает ровный, перпендикулярный срез без заусенцев. Не используйте пилу – нарушается геометрия торца.

Крепления для труб – клипсы с дюбелями, шаг крепления – не более 1 м по горизонтали и 80 см по вертикали. Для участков с изгибами – через каждые 40–50 см.

ФУМ-лента или сантехническая нить – для герметизации резьбовых соединений. Не используйте паклю на пластике – возможна деформация резьбы.

Запорная арматура – шаровые краны для входа и выхода воды, обязательно – обратный клапан на подающей линии и предохранительный клапан на выходе горячей воды.

Ключи гаечные и разводные – для надёжной затяжки резьбовых соединений. Работайте аккуратно, чтобы не повредить пластиковые элементы.

Уровень – для точной установки трубопроводов без перекосов, особенно при монтаже отсекающих кранов и подключения к водонагревателю.

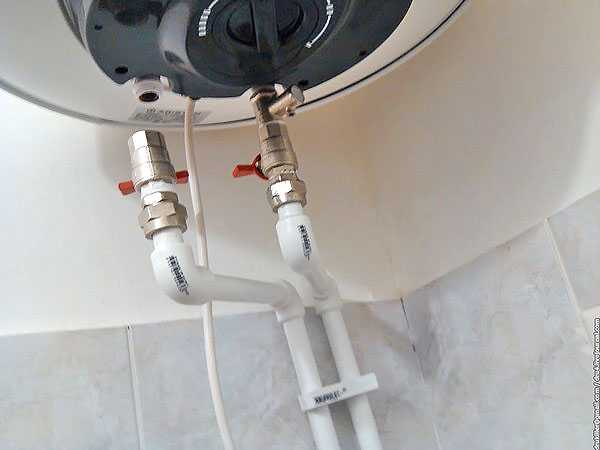

Схема подключения водонагревателя к холодной и горячей воде

При подключении водонагревателя к системе водоснабжения из полипропиленовых труб важно учитывать направление потока воды и расположение запорной и предохранительной арматуры. Холодная вода подается в нижний патрубок устройства, горячая – выходит через верхний. Все соединения выполняются с применением переходников из полипропилена на металлическую резьбу.

Перед подключением необходимо установить шаровые краны на подачу холодной и отвод горячей воды, что обеспечит возможность отключения прибора без вмешательства в основную систему. На входе в бойлер обязательно монтируется предохранительный клапан с направлением сброса вниз. Рядом с ним устанавливается обратный клапан для предотвращения обратного тока воды из водонагревателя в систему холодного водоснабжения.

Рекомендуемая схема выглядит следующим образом:

Все сварные соединения выполняются с использованием раструбного сварочного аппарата при температуре 260 °C. Перед сваркой трубы и фитинги очищаются от пыли и обезжириваются. Расстояние от водонагревателя до первого соединения на полипропилене должно быть не менее 20 см во избежание деформации труб от тепла.

Сварка полипропиленовых труб: температура, время, последовательность

Для соединения полипропиленовых труб используется раструбная сварка с помощью паяльника (сварочного аппарата) с насадками соответствующего диаметра. Работы проводят при температуре окружающей среды не ниже +5 °C.

• Температура нагрева насадок – строго 260 °C. Отклонения снижают прочность соединения.
• Время нагрева зависит от диаметра трубы. Например, при Ø20 мм – 5 секунд, Ø25 мм – 7 секунд, Ø32 мм – 8 секунд. При перегреве материал перегревается и деформируется внутри фитинга.
• Время на соединение – 4–6 секунд. Важно не проворачивать и не изменять положение элементов после стыковки.
• Охлаждение – не менее 30 секунд без механического воздействия. Резкое охлаждение (например, водой) недопустимо.

1. Обрезать трубу строго перпендикулярно с помощью специального резака.
2. Удалить заусенцы, обезжирить соединяемые поверхности спиртосодержащим средством.
3. Проверить глубину ввода трубы в фитинг, сделать метку на трубе.
4. Разогреть трубу и фитинг, одновременно надев их на насадки паяльника до достижения требуемого времени.
5. Снять элементы и быстро соединить без перекосов и проворота, до упора по метке.
6. Удерживать в неподвижном положении до первичного охлаждения.

Любое нарушение параметров приводит к утечкам или разрушению шва при давлении. Проверка герметичности производится после полного остывания всей системы.

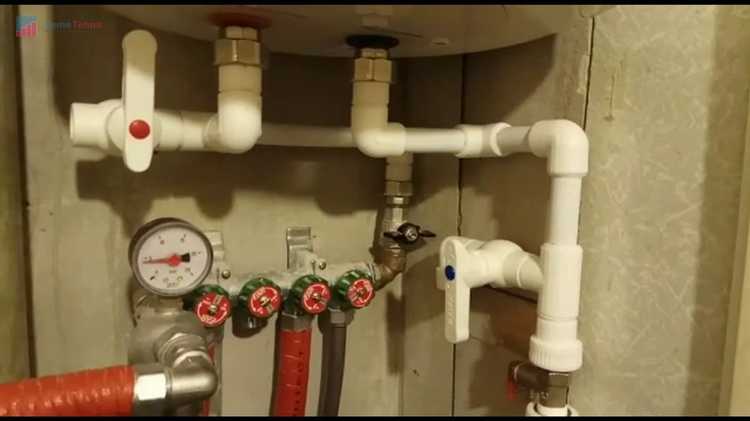

Установка запорной арматуры и обратного клапана

Для подключения водонагревателя к полипропиленовым трубам необходим монтаж запорных вентилей и обратного клапана. Запорная арматура устанавливается на входе и выходе из водонагревателя для возможности быстрого перекрытия подачи воды при обслуживании или ремонте. Рекомендуется использовать шаровые краны из латуни с резьбовым соединением, обеспечивающие надежную герметичность и долговечность.

Монтаж вентилей производится с применением переходников или фитингов, адаптированных к диаметру полипропиленовых труб (чаще всего 20 или 25 мм). Для герметизации резьбы применяется лен или ФУМ-лента. При установке соблюдайте направление потока, обозначенное на корпусе запорной арматуры.

Обратный клапан необходим для предотвращения обратного потока воды, что исключает слив нагретой жидкости и защиту водонагревателя от гидроударов. Выбирайте клапаны с внутренним диаметром, совпадающим с диаметром трубопровода, с корпусом из латуни или нержавеющей стали. Клапан монтируется на подающей линии, предпочтительно после запорного вентиля, с учетом стрелки направления потока на корпусе.

Для соединения клапана с полипропиленовыми трубами применяются переходники с резьбой и сварное соединение методом термоплавления. После монтажа проверяется герметичность соединений под рабочим давлением не менее 6 бар. Все элементы должны быть доступны для обслуживания и замены без демонтажа основных труб.

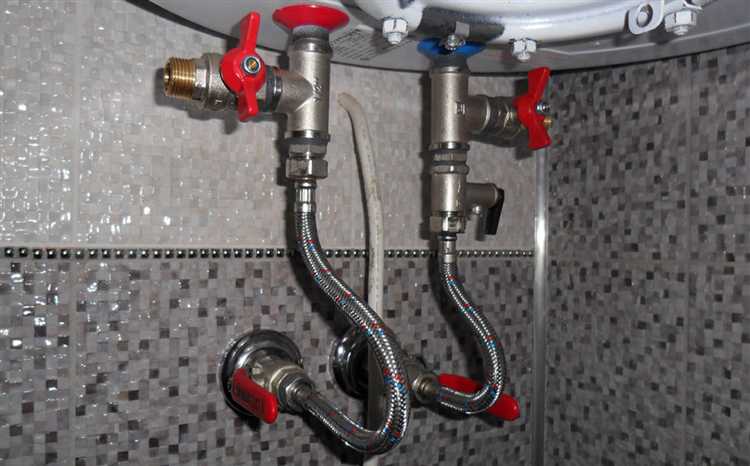

Проверка герметичности соединений после монтажа

Для точной проверки герметичности соединений водонагревателя с полипропиленовыми трубами необходимо закрыть подачу холодной воды и заполнить систему водой под рабочим давлением. Давление должно соответствовать нормативному значению, обычно 6–8 бар, для выявления скрытых дефектов.

Визуальный осмотр: осмотрите каждое соединение на предмет появления влаги или капель. Особое внимание уделяйте местам пайки и фитингам, так как именно здесь чаще всего возникают микротрещины.

Использование индикаторов утечки: наносите мыльный раствор или специализированный детектор утечек на стыки. Появление пузырьков воздуха укажет на нарушение герметичности.

Временной интервал проверки: оставьте систему под давлением минимум на 15 минут для стабилизации и выявления медленно появляющихся течей.

Если обнаружены протечки, отключите давление, повторно прогрейте и перепаяйте проблемные участки, учитывая рекомендованные температуры пайки (около 260 °C) и время соединения (не более 5 секунд).

После устранения дефектов повторите тест, чтобы гарантировать надежность системы.

Запуск системы и порядок первого включения водонагревателя

После подключения водонагревателя к полипропиленовому водопроводу необходимо провести тщательную проверку герметичности всех соединений. Откройте запорный вентиль подачи холодной воды и заполните бак устройства, контролируя отсутствие протечек. Заполнение должно происходить при открытом кране горячей воды для выпуска воздуха из системы.

При полном заполнении бака закройте кран горячей воды. Включайте электропитание водонагревателя только после того, как убедитесь в отсутствии воздушных пробок и в нормальном уровне воды в баке. Рекомендуется проверить давление в системе: оно не должно превышать максимальные параметры, указанные в техническом паспорте устройства, обычно не более 6 бар.

Первое включение проводится с минимальной температурой нагрева, рекомендованной производителем, обычно около 40–50 °C. Это предотвращает излишнее термическое напряжение и продлевает срок службы нагревательного элемента. Во время нагрева контролируйте работу термостата и индикаторов.

После достижения установленной температуры проведите проверку работы предохранительного клапана: аккуратно сбросьте давление, убедившись в корректном срабатывании устройства. Если клапан не срабатывает, следует немедленно отключить питание и провести диагностику.

При успешном прохождении всех этапов можно повысить температуру до эксплуатационной, обычно 60–75 °C. Запуск и первый цикл нагрева рекомендуется контролировать не менее 30 минут, чтобы выявить возможные неисправности на раннем этапе.

Вопрос-ответ:

Как правильно выбрать полипропиленовые трубы для подключения водонагревателя?

Для подключения водонагревателя рекомендуется использовать трубы из полипропилена, рассчитанные на горячую воду, с рабочей температурой не ниже 90°C и давлением не менее 10 атмосфер. Лучше выбирать трубы с армированием, например, стекловолокном или алюминиевой прослойкой, чтобы снизить тепловое расширение и повысить прочность. Диаметр труб должен соответствовать размерам фитингов водонагревателя и обеспечить достаточный напор воды. Также важно обращать внимание на качество маркировки и производителя, чтобы избежать проблем с долговечностью и герметичностью системы.

Какие инструменты и материалы нужны для монтажа водонагревателя к полипропиленовому трубопроводу?

Для установки потребуются: паяльник для полипропиленовых труб с набором насадок нужного диаметра, ножницы или труборез для резки труб, рулетка и маркер для точного измерения, монтажные хомуты для фиксации труб, а также фитинги (углы, тройники, муфты). Необходимо подготовить уплотнительные материалы, например, льняную паклю с сантехнической пастой или специальную ленту для резьбовых соединений. Для безопасности следует иметь защитные перчатки и очки. Важно работать аккуратно, чтобы обеспечить качественное соединение без протечек.

Как подключить водонагреватель к системе из полипропиленовых труб, чтобы избежать протечек и обеспечить надежность?

Подключение начинается с точного замера и подготовки труб: их нужно обрезать ровно, очистить от загрязнений и обезжирить. Далее следует прогреть паяльником концы трубы и фитинга до нужной температуры, аккуратно соединить их, не прокручивая, и выдержать несколько секунд для полного сцепления. Важно не перегревать материал, чтобы не повредить структуру. Резьбовые соединения требуют использования уплотнителя для предотвращения протечек. После сборки систему нужно проверить под давлением, чтобы убедиться в отсутствии течи. Небольшие наклоны труб и надежная фиксация минимизируют риск деформации и последующих проблем.

Можно ли самостоятельно заменить старый водонагреватель и подключить новый к полипропиленовому трубопроводу без помощи специалиста?

Самостоятельная замена возможна, если есть опыт работы с сантехникой и понимание принципов монтажа полипропиленовых труб. Нужно отключить подачу воды и электроэнергии, слить остатки воды из системы, аккуратно демонтировать старый агрегат и подготовить места соединений. При правильном выборе труб и фитингов, точной резке и пайке, а также внимательном соблюдении технологии соединений монтаж пройдет успешно. Однако при отсутствии необходимых навыков или сомнениях лучше обратиться к профессионалам, так как неправильное подключение может привести к протечкам или повреждению оборудования.
