Газовые инфракрасные обогреватели преобразуют химическую энергию сгораемого топлива в инфракрасное излучение, которое передаётся объектам в зоне действия прибора. В отличие от конвекционных систем, где воздух нагревается и циркулирует по помещению, инфракрасное тепло распространяется в виде электромагнитных волн, напрямую воздействуя на поверхности, не затрачивая энергию на нагрев воздуха.
Источник излучения – керамическая или металлическая пластина, нагреваемая до 800–1000 °C в результате сжигания природного газа или пропан-бутановой смеси. При достижении рабочей температуры она испускает инфракрасные волны длиной 2–10 мкм. Эта длина соответствует максимуму поглощения большинством материалов: бетон, металл, кожа, древесина – что делает обогрев эффективным даже при низких температурах окружающего воздуха.
Внутри прибора предусмотрена система подачи газа, форсунка и камера предварительного смешения, обеспечивающая стабильное пламя. Для повышения КПД часто используется отражатель, фокусирующий излучение в заданном направлении. Важно, чтобы установка предусматривала автоматическое отключение подачи топлива при затухании пламени – это реализуется с помощью термопары и электромагнитного клапана.
Рекомендуется размещать такие обогреватели на высоте от 2 до 6 метров в зависимости от модели и мощности – от 1 до 12 кВт. В помещениях с высотой потолков выше 5 метров используют промышленные версии с направленным излучением и системой подвеса. Для открытых пространств эффективны модели с защитой от ветра и влагозащищённым корпусом (IPx4 и выше).

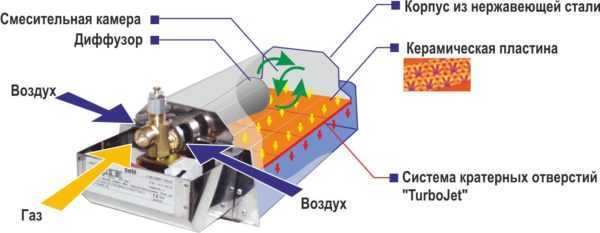

Что происходит внутри горелки: преобразование газа в тепловое излучение
Горелка газового инфракрасного обогревателя – ключевой элемент, в котором происходит преобразование химической энергии топлива в инфракрасное излучение. Основной процесс включает три этапа: смешивание газа с воздухом, горение и передача энергии на излучающую поверхность.
- Смешивание: Внутри форсунки газ (обычно пропан, бутан или природный метан) поступает под давлением и смешивается с воздухом в заданной пропорции. Эффективное предварительное смешива
Как распределяется тепло: механизмы излучения и направления потока
Газовый инфракрасный обогреватель преобразует энергию сгорания газа в инфракрасное излучение с длиной волны от 2 до 10 микрон, что обеспечивает эффективный нагрев поверхностей без прогрева воздуха. Основной механизм передачи тепла – прямое излучение, которое распространяется в виде электромагнитных волн, проникая в объекты на расстояние до нескольких метров.
Излучение направлено преимущественно вперед от поверхности нагревательного элемента, выполненного из керамики или металла с высокой теплоемкостью. Геометрия нагревателя и наличие отражателей определяют углы распределения потока тепла – обычно 60°–120°. Для увеличения эффективности рекомендуется устанавливать отражатели с высоким коэффициентом отражения (не менее 85%), которые перенаправляют излучение в целевую зону.
Конвекционный теплообмен в работе инфракрасного обогревателя минимален: нагретый элемент прогревает воздух вокруг себя незначительно, что снижает потери тепла. За счет этого тепло концентрируется в заданном направлении, что важно для локального обогрева открытых пространств или промышленных зон.
Для оптимального распределения тепла необходимо учитывать высоту установки – рекомендуемые значения варьируются от 1,8 до 3 метров. При увеличении высоты мощность обогрева уменьшается из-за рассеивания излучения и снижения плотности потока тепла. Равномерность прогрева повышается при применении модульных систем с несколькими обогревателями, настроенными на перекрывающиеся зоны.
Регулировка угла наклона устройства позволяет направлять тепловой поток на конкретные участки, снижая теплопотери и обеспечивая целенаправленный обогрев. Важно избегать установки нагревателя вблизи материалов с низкой тепловой стойкостью, так как интенсивное ИК-излучение может привести к их повреждению.
Материалы излучающей панели и их влияние на характер нагрева
В газовых инфракрасных обогревателях излучающая панель отвечает за преобразование тепловой энергии пламени в инфракрасное излучение с определённой длиной волны. Наиболее часто применяются панели из керамики, нержавеющей стали и алюминия с эмалевым покрытием.
Керамические панели обладают высокой тепловой инерцией и излучают в среднем инфракрасном диапазоне (3–5 мкм). Это обеспечивает глубокое проникновение тепла в объекты и равномерный нагрев, но с задержкой по времени на прогрев. Керамика устойчива к коррозии и химическим воздействиям, что увеличивает срок службы оборудования.
Панели из нержавеющей стали характеризуются более низкой тепловой инерцией и излучают ближнее инфракрасное излучение (1–3 мкм). Такой нагрев более быстрый и направленный, но менее равномерный по поверхности. Нержавейка отличается прочностью и лёгкостью очистки, однако подвержена термическим деформациям при частых циклах включения-выключения.
Алюминиевые панели с эмалевым покрытием обеспечивают быстрый прогрев и излучение в ближне-среднем диапазоне (1,5–4 мкм). Покрытие защищает металл от окисления и повышает отражательную способность, что улучшает КПД обогревателя. Однако алюминий менее устойчив к механическим повреждениям и перепадам температур.
Выбор материала панели должен учитывать требования к скорости прогрева, равномерности распределения тепла и условия эксплуатации. Для помещений с необходимостью быстрого локального обогрева рекомендуются панели из нержавейки или алюминия. Для поддержания постоянного комфорта в больших пространствах лучше подходят керамические панели.

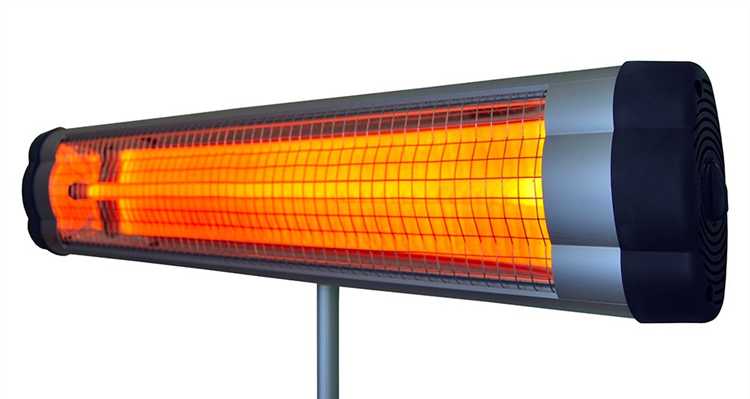

Роль керамического излучателя в формировании ИК-спектра
- Материал излучателя: Обычно применяется огнеупорная керамика на основе алюмосиликатов с добавками, повышающими теплопроводность и устойчивость к термическим циклам. Это обеспечивает стабильность излучения и долговечность конструкции.
- Длина волны излучения: Керамический элемент нагревается до 500–700 °C, что обеспечивает максимум излучения в диапазоне 3–5 мкм, наиболее эффективном для нагрева объектов и людей, так как этот спектр лучше проникает через воздух и минимизирует потери тепла.
- Распределение спектра: Керамика формирует преимущественно средневолновое инфракрасное излучение, что снижает риск перегрева поверхностей и повышает безопасность эксплуатации в жилых помещениях.
- Форма и структура поверхности: Мелкопористая или ребристая структура увеличивает площадь излучающей поверхности, улучшая теплоотдачу и равномерность распределения тепла. Рекомендуется выбирать излучатели с микроструктурой, адаптированной под конкретные условия применения.
- Рекомендации по эксплуатации:
- Регулярно очищать поверхность керамики от пыли и копоти для сохранения коэффициента излучения.
- Избегать механических повреждений, так как микротрещины снижают эффективность и срок службы.
- Подбирать излучатели с соответствующим спектром в зависимости от задач: более длинноволновые для наружного обогрева, средневолновые для внутреннего.
Таким образом, керамический излучатель обеспечивает оптимальный баланс между тепловой эффективностью и безопасностью, формируя инфракрасный спектр, максимально подходящий для целевого использования газового обогревателя.
Как устроена система подачи и регулировки газа
Система подачи газа в инфракрасном обогревателе состоит из баллона или магистрального подключения, редуктора давления, газового клапана и форсунки. Редуктор снижает давление газа до оптимального уровня – обычно 20-30 мбар, что обеспечивает стабильное горение и безопасность работы.
Газовый клапан регулирует подачу топлива в зависимости от установленной мощности. Он может быть механическим или электромагнитным, позволяя точно дозировать поток газа. Для поддержания устойчивого пламени применяют пьезоэлектрический или электронный поджиг с системой контроля пламени (например, термопару или ионизационный датчик), автоматически перекрывающую подачу при его затухании.
Форсунка отвечает за распыление газа и формирование правильной смеси с воздухом. Размер и форма отверстия подбираются под тип и мощность обогревателя, обеспечивая эффективное горение без копоти и перебоев. Регулировка подачи газа осуществляется посредством изменения положения иглы клапана или настройкой редуктора, что позволяет точно контролировать тепловую мощность.
Рекомендуется использовать фильтры перед редуктором для защиты от загрязнений и проводить регулярную проверку герметичности соединений, чтобы исключить утечки. Правильная настройка системы подачи и регулировки газа критична для безопасности и экономичности работы инфракрасного обогревателя.
Что определяет безопасную работу: датчики, клапаны, автоматика
Безопасность газового инфракрасного обогревателя обеспечивается комплексом устройств, контролирующих подачу газа и состояние горения. Основные элементы – датчики контроля пламени, термопары, газовые клапаны и электронная автоматика управления.
Датчики пламени фиксируют наличие огня с помощью фотодиодов или термоэлементов. При его отсутствии подача газа автоматически перекрывается, предотвращая утечку и накопление топлива.
Термопары измеряют температуру горелки. Если температура выходит за пределы нормы – ниже 300 °C или выше 900 °C, автоматика инициирует отключение подачи газа для исключения аварийных ситуаций.
Электромагнитные газовые клапаны реагируют на сигналы от контроллера, быстро перекрывая подачу топлива при сбоях или отсутствии пламени. Для обеспечения надежности клапаны проходят испытания на герметичность и оперативность срабатывания.
Автоматические системы управления интегрируют данные с датчиков, контролируют давление газа и вентиляцию, блокируют запуск при нарушениях. Рекомендуется использовать модели с самодиагностикой и возможностью аварийного отключения по команде оператора.
Регулярное техническое обслуживание и проверка исправности датчиков и клапанов не реже одного раза в год снижает риск аварий. Не допускается эксплуатация при выявлении износа уплотнений или снижении чувствительности элементов безопасности.

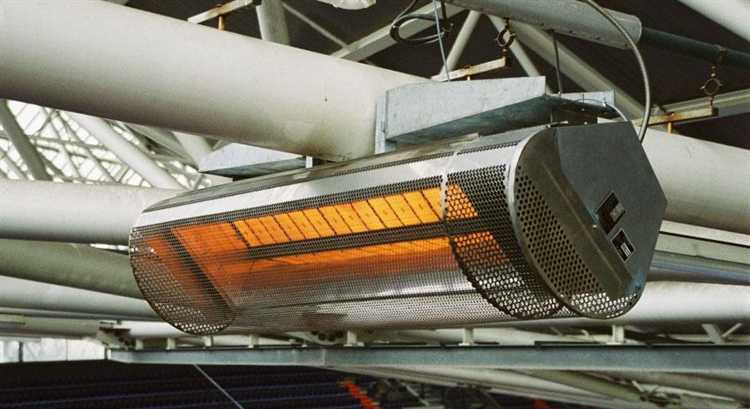

Как тип топлива (пропан, метан) влияет на работу обогревателя
Пропан обладает более высокой теплотворной способностью – около 25 МДж/м³, что обеспечивает более интенсивный нагрев при меньшем объеме расхода газа. Это позволяет инфракрасному обогревателю быстрее достигать заданной температуры и эффективнее работать в условиях с ограниченной подачей топлива.
Однако пропан требует более высокого давления подачи и специализированных форсунок, рассчитанных на его плотность и горючие свойства. Использование неподходящих компонентов снижает КПД и может привести к нестабильному горению.
Метан имеет теплотворную способность около 35,8 МДж/м³ при нормальных условиях, но в бытовых системах он подается в разреженном виде, что снижает эффективную энергию сгорания. Метан обеспечивает более чистое горение с меньшим количеством продуктов неполного сгорания, что увеличивает срок службы инфракрасного элемента и уменьшает необходимость обслуживания.
Для метана важна точная настройка подачи воздуха и топлива, так как избыток воздуха снижает температуру пламени и, следовательно, эффективность излучения инфракрасного обогревателя.
Рекомендации: для стационарных обогревателей в жилых помещениях предпочтительнее использовать метан, учитывая его экологичность и стабильность работы. Пропан целесообразен в мобильных и уличных моделях за счет высокой теплотворной способности и автономности, но требует регулярной проверки и обслуживания системы подачи.
Вопрос-ответ:
Как именно газовый инфракрасный обогреватель преобразует энергию газа в тепло?
Газ поступает в горелку обогревателя, где происходит его сгорание. В процессе горения выделяется тепло, которое нагревает излучающий элемент — обычно это керамическая или металлическая поверхность с высокой теплопроводностью. Нагретая поверхность испускает инфракрасное излучение, которое направленно обогревает окружающие предметы и людей, а не воздух. Таким образом, тепло передается через волны инфракрасного спектра, обеспечивая быстрый и локальный прогрев.
Почему инфракрасные обогреватели на газу считаются более экономичными по сравнению с обычными конвекционными нагревателями?
Потому что инфракрасные волны нагревают не воздух, а непосредственно объекты и людей в помещении. Это позволяет избегать потерь тепла, связанных с циркуляцией воздуха и его охлаждением у стен и окон. В результате расход топлива снижается, а комфорт достигается быстрее и с меньшими затратами. Кроме того, газовые модели способны обеспечить мощный прогрев больших пространств без необходимости прогревать весь воздух в комнате.
Какие меры безопасности важны при использовании газового инфракрасного обогревателя?
Необходимо обеспечить хорошую вентиляцию помещения, чтобы предотвратить накопление угарного газа. Важно регулярно проверять исправность газовых соединений и горелки, чтобы исключить утечки. Также стоит размещать обогреватель на безопасном расстоянии от горючих материалов. Современные модели оснащаются системами контроля пламени и автоматического отключения при сбоях, что значительно снижает риски.
В чем разница между инфракрасным газовым обогревателем и электрическим инфракрасным прибором?
Главное отличие состоит в источнике энергии: газовый обогреватель работает на природном или сжиженном газе, а электрический — от электросети. Газовые устройства обычно выдают большую мощность и лучше подходят для обогрева больших или плохо изолированных помещений. Электрические модели компактнее и безопаснее в закрытых помещениях без вентиляции, но могут оказаться дороже в эксплуатации при длительном использовании из-за стоимости электричества.
