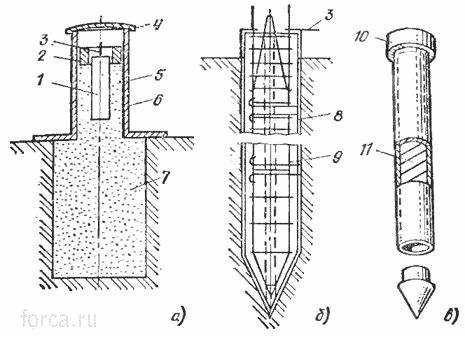

Из какого материала должны изготавливаться искусственные заземлители

Эффективность искусственного заземления напрямую зависит от выбора материала. Основные требования – высокая проводимость, коррозионная стойкость, механическая прочность и долговечность в условиях конкретной почвы. Неправильно подобранный материал может привести к росту сопротивления заземления и сокращению срока службы системы.

Чаще всего применяются стальные заземлители с антикоррозийным покрытием. Оцинкованная сталь (толщина слоя цинка не менее 70 мкм) используется в сухих грунтах с нейтральным pH. В агрессивных почвах с высоким содержанием хлоридов и сульфатов предпочтительнее применять сталь с медным покрытием (толщина от 250 мкм), так как медь устойчивее к электрохимической коррозии.

Нержавеющая сталь марки AISI 304 или AISI 316 – решение для промышленных объектов, где химическая активность среды особенно высока. Эти сплавы демонстрируют стабильность даже при значительных колебаниях влажности и температуры. Однако высокая стоимость ограничивает их использование в бытовом секторе.

Медные штыри (чистота меди не менее 99,9%) обеспечивают наилучшие электрические характеристики, но подвержены точечной коррозии при наличии кислотных грунтов. Применение допустимо при регулярном мониторинге состояния контура и наличии надежной защиты от блуждающих токов.

Использование алюминия не рекомендуется: он быстро разрушается при контакте с влажной почвой и несовместим с большинством типов соединительных элементов. Также не допускается применение черной стали без защитных покрытий – срок её службы в грунте может составлять менее трёх лет.

Сравнение коррозионной стойкости черной и оцинкованной стали

Черная сталь, не имеющая защитного покрытия, подвержена интенсивной коррозии в грунтовых условиях. Средняя скорость коррозии составляет от 0,1 до 0,3 мм в год в зависимости от влажности, кислотности и наличия агрессивных ионов. В условиях повышенной влажности срок службы заземлителя из черной стали редко превышает 7–10 лет.

Оцинкованная сталь обладает значительно большей стойкостью за счёт пассивирующего слоя цинка. При контакте с влажной почвой скорость коррозии цинкового покрытия составляет 0,02–0,05 мм в год, что позволяет сохранять функциональность заземлителя в течение 25–30 лет. При этом коррозия протекает преимущественно в самом цинковом слое, не затрагивая основного металлического основания до его разрушения.

Важным фактором является тип грунта. В глинистых и торфяных почвах с повышенной кислотностью срок службы черной стали снижается на 30–50%. Оцинкованная сталь сохраняет относительную устойчивость даже в агрессивной среде, но при наличии сульфатов и хлоридов скорость коррозии увеличивается в 1,5–2 раза.

При выборе материала для заземляющего устройства в районах с влажным климатом и слабощелочными или нейтральными почвами рекомендуется использовать оцинкованную сталь толщиной покрытия не менее 70 мкм. Для черной стали допустимо применение только при организации временных контуров с контролем сопротивления и периодической заменой.

Сравнительные данные по скорости коррозии представлены ниже:

Использование оцинкованной стали предпочтительно при создании стационарных заземляющих устройств в зонах с неблагоприятными почвенными условиями. Черная сталь может применяться только с дополнительной антикоррозионной защитой и учетом сокращённого ресурса.

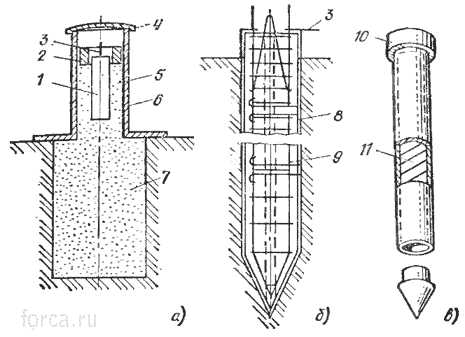

Когда выбирать медь для заземлителей: плюсы и ограничения

Медь применяют в системах заземления, когда необходима высокая проводимость и стабильная коррозионная стойкость в сложных условиях. Однако выбор этого материала оправдан не всегда.

• Удельное сопротивление меди – 0,0175 Ом·мм²/м, что обеспечивает минимальные потери при передаче тока утечки и молниевых разрядов.
• Срок службы медных заземлителей в ненарушенной изоляции – более 40 лет при установке в нейтральные или слабоагрессивные грунты (pH 6–8, влажность до 20%).
• Медь инертна к большинству кислот и щелочей, что делает её предпочтительной в промышленных зонах с химически активной средой.
• Совместима с многими металлами в контуре заземления при соблюдении электрических и гальванических изоляций.
• Эффективна при высоких требованиях к стабильности сопротивления заземления во времени, особенно в системах молниезащиты классов I и II.

Несмотря на преимущества, медь имеет ограничения, которые необходимо учитывать:

1. Стоимость в 3–5 раз выше стали, даже с защитным покрытием. Это критично при масштабных проектах с большим объёмом заземляющих элементов.
2. Не рекомендуется использовать в грунтах с высоким содержанием сульфатов, хлоридов и аммиака: медь подвержена точечной коррозии при pH ниже 5.
3. В местах контакта с алюминием или оцинкованной сталью возможна гальваническая коррозия, особенно при повышенной влажности.
4. Недопустима установка без электроизоляции вблизи железобетонных фундаментов: со временем образуется медно-цементный гальванопереход.
5. Механическая прочность ниже, чем у стали: не подходит для зон с риском механического воздействия или вибрации.

Выбор меди оправдан в технически ответственных зонах, при наличии химически агрессивной среды и необходимости обеспечить стабильную работу системы заземления на десятилетия вперёд.

Применение нержавеющей стали в агрессивных грунтах

Нержавеющая сталь, особенно марки AISI 304 и AISI 316, применяется в условиях повышенной коррозионной активности грунта с высоким содержанием хлоридов, сульфатов и кислот. Высокая коррозионная стойкость достигается за счет формирования на поверхности прочной оксидной пленки, которая препятствует разрушению металла.

Для искусственных заземлителей, эксплуатируемых в агрессивных грунтах с кислотностью pH ниже 5, нержавеющая сталь сохраняет структурную целостность более 20 лет без необходимости дополнительной защиты. При этом использование марок с повышенным содержанием молибдена (AISI 316) рекомендуется в грунтах с концентрацией хлоридов свыше 1000 мг/л для предотвращения точечной коррозии.

Толщина элементов из нержавеющей стали должна быть не менее 4 мм для обеспечения механической прочности и длительного срока службы. Рекомендуется избегать сварных соединений без последующей пассивации, так как швы более подвержены коррозии. Если сварка необходима, следует применять методы контроля качества и обязательное пассивирование после сварки.

В местах контакта нержавеющей стали с другими металлами, в частности с медью или углеродистой сталью, необходимо использовать диэлектрические прокладки для исключения гальванической коррозии. Монтажные работы должны исключать повреждение защитного слоя, поскольку дефекты увеличивают риск локального разрушения.

Использование нержавеющей стали оправдано при необходимости обеспечить стабильное сопротивление заземляющего устройства и минимизировать затраты на обслуживание и замену. В агрессивных условиях она превосходит традиционные материалы, такие как оцинкованная сталь или медь, по долговечности и надежности.

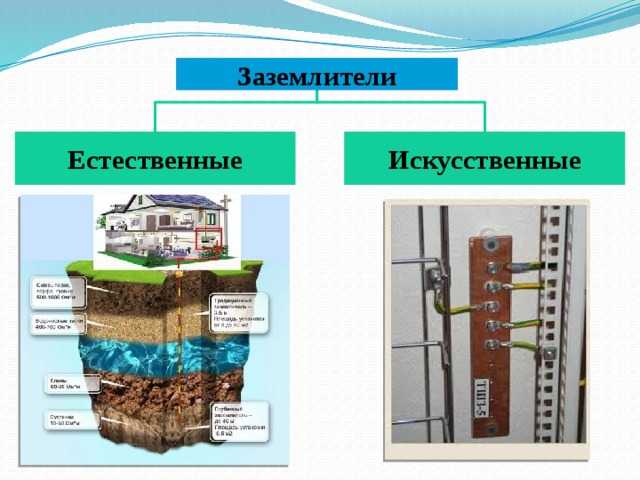

Алюминий в заземляющих системах: допустимость и риски

Алюминий применяется в заземляющих системах редко, поскольку его электропроводность составляет примерно 61% от меди, что требует увеличения сечения проводников для компенсации потерь. Этот материал обладает хорошей коррозионной стойкостью в сухих условиях, однако в почвах с высокой влажностью и кислотностью алюминий активно окисляется, образуя слой оксида, который ухудшает контакт с грунтом и увеличивает сопротивление заземления.

Допустимость использования алюминия ограничена условиями эксплуатации: в агрессивных средах требуется защитное покрытие или изоляция, иначе срок службы заземлителя значительно снижается. В местах контакта алюминия с другими металлами, особенно с медью или сталью, необходимо применять антикоррозионные прокладки и специальные соединительные элементы во избежание гальванической коррозии.

При монтаже алюминиевых заземлителей рекомендуется использовать механические соединения с повышенным усилием затяжки и регулярный контроль сопротивления заземления не реже одного раза в год. В промышленных и ответственных объектах предпочтение отдается материалам с более стабильными характеристиками – меди или стальной оцинкованной проволоке.

Таким образом, применение алюминия возможно при строго контролируемых условиях эксплуатации и обязательном техническом обслуживании, но в большинстве случаев его использование требует дополнительных мер для обеспечения надежности и долговечности системы заземления.

Комбинирование разных металлов в заземлении: допустимо ли это

Использование разных металлов в конструкции заземлителей приводит к электрохимической коррозии в местах контакта. Наиболее опасна пара железо-медь, поскольку потенциалы этих металлов значительно отличаются, что ускоряет разрушение железных элементов. Для снижения риска рекомендуется применять переходные соединения из менее активных материалов или специальные антикоррозионные покрытия.

Допускается использование комбинаций металлов при условии, что их контакт исключён или минимизирован. Например, медные заземлители могут подключаться к стальным посредством компрессионных зажимов с диэлектрической прокладкой. Это предотвращает гальваническую пару и продлевает срок службы системы.

Алюминий и сталь также образуют гальванические пары, но в меньшей степени, чем железо и медь. В случае применения алюминиевых заземлителей важно контролировать влажность и качество изоляции стыков, чтобы избежать преждевременной коррозии.

В нормативных документах (например, ГОСТ Р 50571.5.54-2013) рекомендовано использовать одинаковые материалы или обеспечить механическую и электрическую изоляцию между разными металлами в системе заземления.

При невозможности полного исключения смешения металлов стоит проводить регулярный контроль состояния контактов и замену повреждённых элементов, чтобы гарантировать надежность заземляющего контура.

Как влияет выбор материала заземлителя на требования ПУЭ

ПУЭ предъявляют строгие требования к стойкости и проводимости материалов заземлителей, что напрямую зависит от их химического состава и механических свойств. Для эффективного снижения сопротивления заземления предпочтительны материалы с низким удельным сопротивлением, такие как медь (ρ ≈ 0,0175 Ом·мм²/м) и сталь с оцинковкой.

Медь обеспечивает минимальные потери и длительный срок эксплуатации без значительной коррозии, что важно в агрессивных почвенных условиях. Однако ПУЭ требуют учитывать возможность электрохимической коррозии при контакте меди с другими металлами, поэтому соединения должны быть изолированы или использоваться совместимые материалы.

Оцинкованная сталь допускается при условии регулярного контроля состояния покрытия. ПУЭ предписывают учитывать ускоренную коррозию в кислых или влажных почвах, что может привести к повышению сопротивления заземления и необходимости замены элементов.

Материалы с высоким удельным сопротивлением, например, алюминий, согласно ПУЭ, применяются крайне ограниченно и требуют дополнительной защиты, поскольку их использование может нарушить нормативные параметры сопротивления и надежности заземляющего контура.

При выборе материала необходимо также учитывать требования ПУЭ по минимальной площади поперечного сечения проводников заземлителя: для меди – не менее 16 мм², для стали – от 50 мм². Несоблюдение этих норм ведет к увеличению сопротивления и снижению эффективности защиты.

Таким образом, ПУЭ регулируют выбор материала заземлителя с акцентом на долговечность, коррозионную стойкость и проводимость, обеспечивая безопасность и надежность электроустановок.

Вопрос-ответ:

Какие материалы чаще всего применяют для изготовления искусственных заземлителей и почему?

Для изготовления искусственных заземлителей обычно используют медь, сталь и оцинкованную сталь. Медь обладает высокой проводимостью и коррозионной стойкостью, что обеспечивает долговечность конструкции. Сталь применяется из-за своей прочности и доступности, а оцинкованная сталь дополнительно защищена от коррозии благодаря цинковому покрытию. Выбор материала зависит от условий эксплуатации и требуемого срока службы заземлителя.

Как влияет коррозия на выбор материала для искусственного заземлителя?

Коррозия значительно снижает срок службы заземлителя и ухудшает его электрические характеристики. Поэтому материалы с высокой устойчивостью к коррозии, такие как медь или оцинкованная сталь, предпочтительнее для установки в агрессивных почвах. В случаях использования обычной стали важно применять защитные покрытия или выбирать конструкцию, позволяющую легко заменять заземлитель при необходимости.

Можно ли использовать пластик или композитные материалы для изготовления заземлителей?

Пластиковые или композитные материалы сами по себе не проводят электрический ток, поэтому они не подходят в качестве проводящего элемента заземлителя. Однако такие материалы могут применяться в качестве изоляторов или защитных оболочек для металлических частей, чтобы повысить устойчивость к механическим повреждениям и коррозии. Основной проводящий элемент должен быть металлическим.

Какие особенности у искусственных заземлителей из медных лент по сравнению с стальными стержнями?

Медные ленты обладают лучшей электропроводностью и меньшим сопротивлением, что позволяет обеспечить более надежное и эффективное заземление. Они более гибкие и удобны для монтажа в сложных условиях. Стальные стержни, несмотря на меньшую проводимость, обладают высокой прочностью и обычно дешевле. Однако для увеличения срока службы стальные изделия часто покрывают цинком.

Как правильно выбирать материал для искусственного заземлителя в зависимости от типа почвы?

В почвах с высоким уровнем влажности и агрессивными химическими веществами стоит отдавать предпочтение медным заземлителям или оцинкованной стали, так как они лучше сопротивляются коррозии. В менее агрессивных и сухих условиях можно использовать обычную сталь, но с учетом периодического обслуживания. Также имеет значение глубина заложения заземлителя, поскольку на разной глубине меняются условия воздействия почвы.

Какие материалы чаще всего применяют для изготовления искусственных заземлителей и почему?

Для изготовления искусственных заземлителей обычно используют такие материалы, как сталь, медь, алюминий и их сплавы. Сталь ценится за прочность и доступность, но требует защиты от коррозии. Медь отличается высокой проводимостью и коррозионной стойкостью, что обеспечивает длительный срок службы заземлителя. Алюминий применяется реже, так как он легче и менее устойчив к механическим нагрузкам, но имеет хорошую электропроводность. Выбор материала зависит от условий эксплуатации и требований к надежности системы заземления.
