Медный проводник с током взаимодействует с внешним магнитным полем по закону Ампера: на каждый участок проводника длиной dl действует сила dF = I × (dl × B), где I – сила тока, B – магнитная индукция. Направление силы определяется по правилу левой руки. Величина силы зависит от угла между вектором тока и магнитным полем. Максимальное воздействие наблюдается при угле 90°.
При размещении прямого участка медного провода в однородном магнитном поле сила Ампера вызывает его отклонение. Например, при токе 5 А и магнитной индукции 0,3 Тл на провод длиной 10 см действует сила около 0,15 Н. Это значение достаточно для наблюдаемого перемещения проводника в подвешенном состоянии. При использовании катушек или рамок эффект усиливается, что используется в электродвигателях и датчиках перемещения.
Для воспроизводимых результатов необходимо обеспечить стабильность тока и однородность магнитного поля. Также следует исключить влияние магнитных материалов поблизости, так как они искажают распределение поля. Медь не обладает ферромагнитными свойствами, поэтому не влияет на структуру внешнего поля, что делает её удобным материалом для экспериментов.
При расчетах следует учитывать сопротивление проводника, так как нагрев может изменить характеристики тока. Для медной проволоки диаметром 1 мм и длиной 1 м сопротивление составляет примерно 0,021 Ом, что при токе 10 А приводит к выделению мощности 2,1 Вт на длине. Это важно при длительной работе в постоянном поле высокой напряжённости.

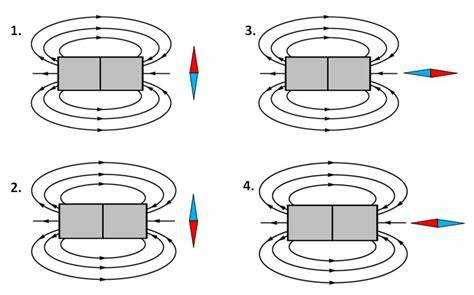

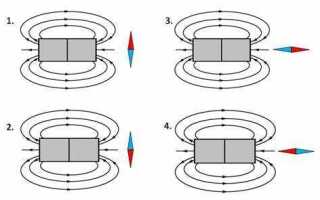

Как направление магнитного поля влияет на силу, действующую на проводник
Сила, действующая на проводник с током в магнитном поле, определяется законом Ампера: F = I·L×B, где F – вектор силы, I – сила тока, L – вектор, соответствующий направлению и длине проводника, B – вектор магнитной индукции. Величина силы зависит от угла между векторами L и B.
При угле 90° между направлением тока и вектором магнитного поля сила достигает максимума. В этом случае F = I·L·B. При параллельном или антипараллельном расположении векторов (угол 0° или 180°) сила отсутствует. Это связано с тем, что векторное произведение в таких случаях равно нулю.
Для получения измеримого эффекта направление тока и магнитного поля следует располагать под углом, отличным от 0° и 180°. Максимально эффективное воздействие достигается при перпендикулярной ориентации.
Практически это реализуется в устройствах, где проводник помещается в магнитное поле под прямым углом, например, в электродвигателях. При проектировании важно учитывать ориентацию, так как от неё напрямую зависит величина силы, действующей на проводник, и, соответственно, выходные характеристики устройства.
Для проверки направления силы используют правило левой руки: если расположить левую руку так, чтобы четыре пальца указывали направление тока, а вектор магнитного поля входил в ладонь, то отогнутый большой палец покажет направление силы.
Зависимость силы Ампера от угла между проводником и магнитным полем
Сила Ампера определяется выражением: F = I·L·B·sin(θ), где I – сила тока в проводнике, L – длина проводника в магнитном поле, B – магнитная индукция, θ – угол между направлением тока и вектором магнитной индукции. Максимальное значение силы достигается при θ = 90°, когда проводник перпендикулярен полю. В этом случае sin(θ) = 1, и сила Ампера принимает вид F = I·L·B.
При θ = 0° или 180° сила равна нулю, поскольку sin(θ) = 0. Это означает, что параллельное расположение проводника и магнитного поля не вызывает действия силы Ампера. Изменение угла приводит к изменению величины силы по синусоидальному закону. Например, при θ = 45° сила составляет приблизительно 70,7% от максимума, так как sin(45°) ≈ 0,707.
При проведении экспериментов необходимо точно контролировать ориентацию проводника. Отклонение даже на 10° от перпендикуляра уменьшает силу до F ≈ 0,985·I·L·B. Это особенно важно при работе с малыми токами или в слабых полях, где малейшее снижение синуса угла существенно влияет на результаты измерений.
Для наглядного наблюдения зависимости силы от угла следует использовать подвижный держатель с угловой шкалой, позволяющий точно задавать ориентацию проводника. Измерения силы Ампера желательно проводить при нескольких фиксированных углах, чтобы построить график зависимости F(θ) и убедиться в синусоидальном характере этой функции.

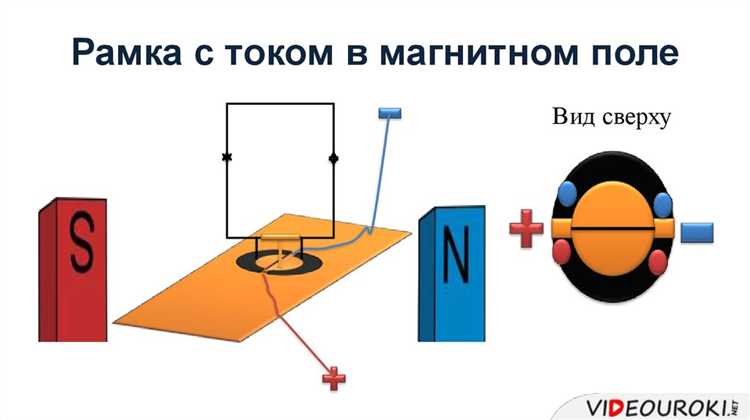

Изменение траектории подвижного проводника в однородном магнитном поле
При помещении подвижного медного проводника с током в однородное магнитное поле на него действует сила Лоренца, направленная перпендикулярно как к вектору магнитной индукции B, так и к вектору тока I. В результате траектория проводника отклоняется от первоначального направления движения.
Если направление тока перпендикулярно линиям поля, проводник начинает двигаться по дуге окружности. Радиус кривизны R определяется выражением: R = mv / (I·B·L), где m – масса участка проводника, v – скорость, L – длина проводника в поле. Увеличение индукции поля или силы тока приводит к уменьшению радиуса, усиливая кривизну траектории.
Если проводник входит в поле под углом, результирующая сила вызывает сложное движение – траектория принимает форму спирали или циклоиды, в зависимости от граничных условий. Точное моделирование требует учёта сопротивления воздуха и возможной индукции ЭДС в результате перемещения проводника.
Для компенсации отклонения проводят калибровку направления тока либо экранирование магнитного поля. В лабораторных условиях рекомендуется использовать направляющие или лотки из немагнитного материала для стабилизации траектории. Погрешности в измерениях положения проводника обычно не превышают 0,2 мм при стабильной температуре и контроле силы тока.
Расчёт величины силы, действующей на проводник с заданными параметрами
Сила, действующая на проводник с током в магнитном поле, определяется по формуле:
F = I × L × B × sin(α)
- F – сила (Н)
- I – сила тока (А)
- L – длина проводника в зоне поля (м)
- B – магнитная индукция (Тл)
- α – угол между направлением тока и вектором индукции (рад)
Для прямолинейного горизонтального медного проводника длиной 0.3 м, находящегося в однородном вертикальном магнитном поле с индукцией 0.5 Тл и перпендикулярного полю (α = 90°, sin(α) = 1), при токе 5 А:
F = 5 × 0.3 × 0.5 × 1 = 0.75 Н
Если проводник расположен под углом, необходимо учитывать проекцию:
F = I × L × B × sin(α)
При α = 45°:
F = 5 × 0.3 × 0.5 × sin(45°) ≈ 0.75 × 0.707 ≈ 0.53 Н
Рекомендации:
- Проверяйте единицы измерения: длина – в метрах, индукция – в Теслах.
- Для синуса угла используйте точные значения или инженерный калькулятор.
- При неоднородном поле используйте интегральную форму расчёта, разбивая проводник на участки.
Влияние силы тока на взаимодействие с магнитным полем
Сила тока в медном проводнике напрямую влияет на величину силы Ампера, действующей на него в магнитном поле. При фиксированной индукции поля и длине проводника сила пропорциональна току: F = I·L·B·sin(α), где I – сила тока (А), L – длина проводника в поле (м), B – магнитная индукция (Тл), α – угол между вектором тока и магнитным полем.
- При увеличении тока в два раза сила, действующая на проводник, также удваивается.
- Ток ниже 0,1 А в лабораторных условиях может давать незначимое отклонение проводника – сила недостаточна для чёткой фиксации движения.
- Оптимальные значения тока для наблюдения эффекта: от 0,5 А до 3 А при B = 0,1–0,5 Тл. Выше 5 А возможен перегрев проводника без адекватного охлаждения.
- Изменение направления тока инвертирует направление силы – проводник отклоняется в противоположную сторону.
- Перед включением убедиться в надёжности контактов.
- Использовать амперметр с точностью не ниже 0,01 А.
- Фиксировать перемещения проводника при разных значениях тока, сохраняя остальные параметры неизменными.
Систематическое изменение силы тока позволяет точно установить количественную зависимость между током и механическим воздействием со стороны магнитного поля.

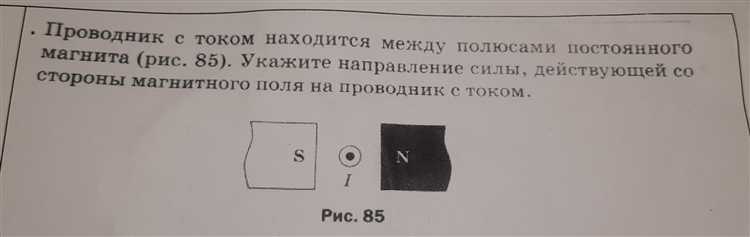

Роль длины проводника в распределении магнитного воздействия
Длина медного проводника напрямую влияет на величину и распределение магнитного поля, создаваемого током. При увеличении длины проводника суммарное магнитное воздействие на него растёт, поскольку магнитное поле создаётся вдоль всей длины, а сила взаимодействия пропорциональна длине, согласно формуле F = BIL, где B – индукция магнитного поля, I – сила тока, L – длина проводника.
Распределение магнитного воздействия по длине неравномерно: вблизи центра проводника поле более однородно, на концах наблюдаются изменения направления и величины поля из-за эффекта краёв. Для точного анализа рекомендуется использовать методы интегрирования магнитного поля вдоль проводника, особенно при длинах, сравнимых с размерами источника поля.
При проектировании устройств с медными проводниками важно учитывать длину, поскольку она определяет суммарную силу, действующую на проводник, и, следовательно, механические нагрузки. Короткие участки подвержены меньшим магнитным воздействиям, что снижает риск деформации, тогда как длинные проводники требуют дополнительного крепления и компенсации сил.
Эксперименты показывают, что увеличение длины проводника при фиксированном токе и постоянном магнитном поле приводит к линейному росту силы взаимодействия. Для точного контроля магнитных эффектов рекомендуется подбирать длину проводника с учётом габаритов магнитного поля и параметров токовой нагрузки.
Определение направления силы по правилу левой руки на практике
Для определения направления силы, действующей на медный проводник с током в магнитном поле, применяют правило левой руки. Порядок действий следующий:
1. Разместите левую руку так, чтобы четыре пальца указывали направление тока в проводнике (от положительного к отрицательному полюсу источника тока).
2. Разогните большой палец под углом примерно 90° к четырём остальным пальцам.
3. Направьте четыре пальца в сторону линий магнитного поля – от северного полюса магнита к южному.
4. Большой палец укажет направление силы, действующей на проводник.
На практике это удобно проверять, поместив проводник с током между полюсами постоянного магнита. При пропускании тока с помощью источника напряжения ориентируйте руку по указанной схеме. Если направление силы совпадает с показанным большим пальцем, расчет выполнен верно.
Для точности измерений рекомендуется использовать омметр или мультиметр, чтобы подтвердить направление тока в проводнике. При смене направления тока или полюсов магнита направление силы изменится на противоположное.
При работе с катушками или многовитковыми проводниками принцип остается тот же, но учитывается общее направление тока в витках. Это позволяет предсказать движение проводника и оценить действие электромагнитных сил в устройствах.
Вопрос-ответ:
Почему на медный проводник с током действует сила в магнитном поле?
Когда по медному проводнику течёт электрический ток, вокруг него создаётся магнитное поле. Если поместить такой проводник в внешнее магнитное поле, на движущиеся заряды внутри проводника начнёт действовать сила Лоренца. Эта сила направлена перпендикулярно как к направлению тока, так и к магнитному полю, и именно она вызывает взаимодействие между током и магнитным полем, проявляющееся в виде силы, действующей на проводник.
Как изменится сила, действующая на проводник, если увеличить силу тока?
Сила, действующая на проводник с током в магнитном поле, прямо пропорциональна величине тока. Если увеличить силу тока, то и сила, с которой магнитное поле воздействует на проводник, увеличится. Это происходит потому, что при большем токе в проводнике движется больше зарядов в единицу времени, и каждая из них испытывает магнитное воздействие, суммарно повышая результирующую силу.
Почему именно медь чаще всего используется для проводников, воздействующих магнитным полем?
Медь обладает высокой электрической проводимостью, что позволяет току проходить через неё с минимальными потерями энергии на сопротивление. Кроме того, она хорошо выдерживает нагрев и не подвержена сильной коррозии. Благодаря этим свойствам медные проводники обеспечивают стабильное прохождение тока и эффективное взаимодействие с магнитным полем, что делает их предпочтительным выбором в электромагнитных устройствах.
Как влияет ориентация проводника относительно магнитного поля на силу, действующую на него?
Сила, которая воздействует на проводник с током в магнитном поле, зависит от угла между направлением тока и линиями магнитного поля. Максимальная сила возникает, когда проводник расположен перпендикулярно к магнитному полю. Если проводник параллелен полю, сила будет равна нулю, поскольку компонента магнитного поля, действующая на движущиеся заряды, отсутствует. Таким образом, изменение ориентации проводника изменяет величину силы и её направление.
