Процесс изготовления водопроводных труб на современном заводе основан на точном соблюдении технологических норм и использовании специализированного оборудования. Основным материалом служит полиэтилен высокой плотности (ПЭВП), обеспечивающий устойчивость к коррозии и химическим воздействиям. Толщина стенок труб варьируется в зависимости от требуемого давления, чаще всего в диапазоне 2,0–5,0 мм, что гарантирует надежность при эксплуатации.
Производство начинается с экструзии гранул полиэтилена при температуре 220–260°C. Плавленый материал формируется в непрерывную трубу с помощью матрицы, после чего изделие быстро охлаждается в водяной ванне для стабилизации формы и структуры. Контроль толщины стенок осуществляется с помощью лазерных датчиков с точностью до 0,1 мм, что минимизирует отходы и повышает качество продукции.
На следующих этапах трубы подвергаются дополнительной обработке: нанесению защитного слоя, маркировке и проверке на герметичность и прочность с помощью гидростатических испытаний под давлением до 16 бар. Такой комплекс мероприятий обеспечивает долговечность и безопасность трубопроводных систем в различных климатических условиях.
Производство водопроводных труб на заводе: технология и этапы
Процесс изготовления водопроводных труб начинается с выбора сырья – чаще всего это полиэтилен высокой плотности (ПЭВД) или поливинилхлорид (ПВХ). Качество сырья контролируется по показателям вязкости и степени очистки от примесей.
На первом этапе сырьё подвергается гранулированию и сушке для удаления влаги. Затем гранулы подаются в экструдер, где происходит их плавление при температуре 200–250 °C, зависящей от типа полимера.
Расплавленный материал проходит через фильеру, формируя трубу заданного диаметра. Важно строго контролировать давление и скорость подачи для предотвращения дефектов – деформаций и пузырей.
Следующий этап – охлаждение, которое осуществляется в водяной ванне с циркуляцией. Скорость охлаждения должна быть оптимальной, чтобы избежать внутренних напряжений и сохранить геометрическую точность.
После охлаждения труба проходит калибровку, где измеряется диаметр и толщина стенки с точностью до 0,1 мм. Некондиционные изделия автоматически отбраковываются.
Затем труба нарезается на стандартные длины (обычно 6 или 12 метров) с помощью автоматизированных резаков. Контроль размеров осуществляется лазерными датчиками.
Финальный этап – упаковка и маркировка, включающие нанесение информации о типе трубы, диаметре, давлении эксплуатации и дате производства. Упаковка должна обеспечивать сохранность при транспортировке и хранении.
Для повышения долговечности и устойчивости к ультрафиолету часто применяется добавление стабилизаторов и антиоксидантов на стадии подготовки сырья.
Точное соблюдение технологических параметров и постоянный контроль качества на каждом этапе позволяют выпускать трубы, соответствующие международным стандартам ГОСТ и ISO, обеспечивая надежность водопроводных систем.
Выбор сырья и его подготовка для производства труб
Для производства водопроводных труб ключевым материалом служит полиэтилен высокой плотности (ПЭВД) или поливинилхлорид (ПВХ). ПЭВД должен иметь плотность от 940 до 960 кг/м³ и молекулярную массу, обеспечивающую прочность и гибкость труб. Для ПВХ важна стабильность полимера с содержанием пластификаторов не выше 15%, чтобы сохранить долговечность и химическую устойчивость.
Перед подачей в экструдер сырье подвергается очистке от механических примесей: металлических частиц, пыли и остатков упаковки. Используются магнитные сепараторы и фильтры тонкой очистки, что снижает риск дефектов и засоров оборудования.
Пластик проходит гранулирование с точной фракционной калибровкой. Размер гранул должен быть в диапазоне 2–5 мм для равномерного плавления и стабильного экструзионного потока. Влажность гранул не должна превышать 0,02%, поэтому перед подачей сырье сушат в инфракрасных или вакуумных сушилках при температуре 80–90 °C в течение 2–3 часов.
Для повышения антикоррозионных и термостойких свойств добавляют стабилизаторы и антипирены в количестве 1–3% от массы сырья. Добавки тщательно смешиваются с гранулами в смесителях с контролем однородности, что предотвращает локальные перегревы и деформации труб.
Все партии сырья проходят лабораторный контроль по показателям вязкости расплава, плотности и содержанию влаги. Несоответствующее сырье направляется на повторную переработку или утилизацию, что гарантирует стабильное качество конечного продукта и отсутствие производственных простоев.
Технология экструзии полимерных труб: основные параметры процесса
Экструзия полимерных труб осуществляется на специализированных линиях, включающих экструдер, калибровочные устройства, охлаждающий канал, тянущее и отрезное оборудование. Ключевое значение имеют параметры, обеспечивающие стабильность стенки, однородность материала и точность геометрии изделия.
Температурный профиль цилиндра экструдера задается в зависимости от типа полимера. Для полиэтилена низкого давления (ПНД) диапазон температур по зонам составляет: подача – 160–180 °C, пластикация – 180–200 °C, дозирование – 200–220 °C, головка – 210–230 °C. Нарушение температурного режима ведёт к деструкции полимера или недостаточной пластикации.
Скорость вращения шнека регулируется в пределах 20–100 об/мин, при этом важно учитывать вязкость материала: чрезмерная скорость вызывает перегрев, снижение – нестабильность давления. Давление расплава на выходе из головки должно оставаться в пределах 8–12 МПа.
Калибровка труб проводится в вакуумной ванне, где поддерживается разрежение 0,06–0,09 МПа. Скорость вытяжки подбирается синхронно с подачей экструдера. При нарушении синхронизации возможно истончение стенки или волнистость поверхности.
Охлаждение реализуется водяным контуром с температурой воды 15–20 °C. Недостаточное охлаждение приводит к деформации трубы после выхода из ванны. При диаметрах свыше 110 мм применяются двухконтурные системы охлаждения.
Контроль диаметра и толщины стенки осуществляется в режиме реального времени с помощью ультразвуковых датчиков. Допустимое отклонение диаметра – не более ±0,3 мм для труб до 63 мм, толщины стенки – до ±0,1 мм в зависимости от типа SDR.
Методы контроля качества сырья и промежуточных продуктов
Контроль качества начинается с проверки поступающего сырья. Для полиэтилена высокого давления (ПВД), применяемого в производстве труб, обязательны следующие процедуры:
- Определение показателя текучести расплава (MFI) методом капиллярной реометрии. Диапазон допустимых значений для ПВД: 0,2–0,4 г/10 мин при температуре 190°C и нагрузке 5 кг.
- Анализ гранул на наличие включений, пустот и агломератов с помощью микроскопии при увеличении не менее 50×.
- Спектральный анализ (FTIR) для исключения присутствия посторонних полимеров и оценки однородности состава.
- Контроль влажности гранул методом гравиметрии: содержание влаги не должно превышать 0,05%.
Для промежуточных продуктов – расплава полимера и полуфабрикатов (экструдированного рукава до калибровки) – применяются отдельные методы:
- Измерение температуры и вязкости расплава онлайн-датчиками. Предельное отклонение от заданных параметров – не более ±2°C и ±5% соответственно.
- Визуальный контроль экструдата на наличие пузырей, непроплавов, полос. Проводится каждые 20 минут с фотофиксацией дефектов.
- Испытание образцов на растяжение (метод ГОСТ 11262). Разрывное удлинение должно соответствовать нормам для класса трубы (например, не менее 350% для ПЭ100).
- Контроль геометрии полуфабриката лазерными измерителями: допуск по толщине стенки – не более ±0,1 мм.
Результаты каждого этапа вносятся в электронный протокол. При отклонении любых показателей от допустимых значений запуск в производство блокируется до выяснения и устранения причин.

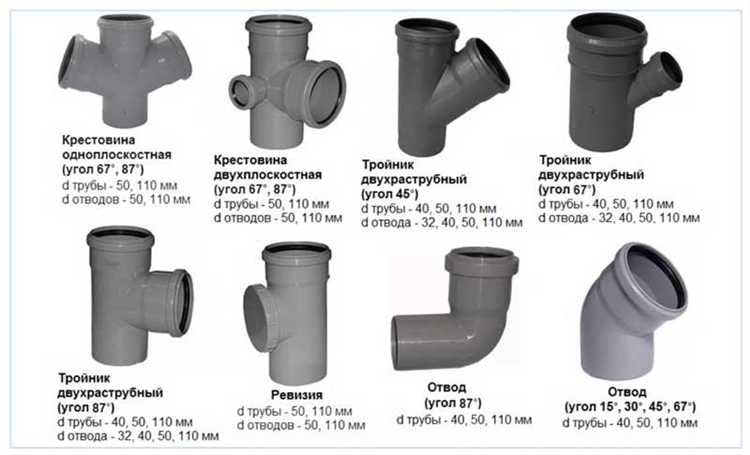

Процесс охлаждения и формования труб после экструзии
После выхода из экструзионной головы горячая трубная заготовка немедленно поступает в калибрующее устройство, где осуществляется первичное формование. Для поддержания стабильной геометрии используется вакуумная ванна, обеспечивающая плотный контакт заготовки со стенками калибратора. Это исключает деформации и обеспечивает точность внутреннего диаметра.
Температура пластика на выходе из экструзии составляет около 200–230 °C, поэтому охлаждение должно быть быстрым, но равномерным. Применяется каскадная система водяных ванн длиной 6–12 метров, где температура воды поддерживается в диапазоне 10–20 °C. Для равномерного теплоотвода используется принудительная циркуляция воды с форсунками, направленными под углом к поверхности трубы.
Ключевое значение имеет контроль скорости протяжки. При недостаточной тяге возможно искривление труб, при избыточной – образование внутреннего напряжения. Оптимальная скорость охлаждения и вытягивания подбирается индивидуально в зависимости от диаметра трубы и состава полимера. Например, при производстве ПЭ труб диаметром 110 мм скорость протяжки составляет 2,5–3,2 м/мин.
После охлаждения труба поступает на тяговый механизм, который стабилизирует подачу и предотвращает проскальзывание. Далее труба направляется в резательный узел или на моталку, если производится гибкая продукция. На этом этапе критично исключить остаточные напряжения, чтобы избежать деформаций при хранении и эксплуатации.
Технические особенности нанесения защитных покрытий на трубы

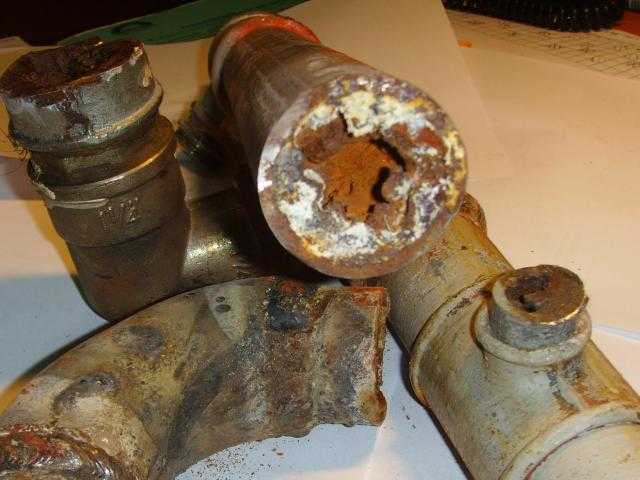

Защитные покрытия критически важны для увеличения срока службы водопроводных труб, особенно в условиях повышенной влажности и агрессивной внешней среды. Технология нанесения зависит от типа материала трубы и условий её дальнейшей эксплуатации.
- Подготовка поверхности: Очистка осуществляется дробеструйной обработкой до степени Sa 2.5 по ISO 8501-1. Остатки пыли удаляются промышленными пылесосами с фильтрами HEPA. Контроль шероховатости проводится методом профилометрии, значение должно находиться в пределах 40–70 мкм.
- Грунтование: Используются эпоксидные грунты с антикоррозионными пигментами (цинк-фосфат, железооксид). Толщина сухого слоя – не менее 60 мкм. Нанесение допускается только при температуре поверхности трубы не ниже +5 °C и относительной влажности не выше 85%.
- Основное покрытие: Наиболее распространены три типа: эпоксидное, полиэтиленовое (3PE) и порошковое термореактивное. Эпоксидные составы наносятся методом безвоздушного распыления, 3PE – методом экструзии с предварительным нагревом трубы до 240–250 °C. Толщина слоя для эпоксидных покрытий – 250–500 мкм, для 3PE – до 2 мм.
- Контроль качества: Выполняется измерение толщины покрытия электромагнитным методом (например, прибором Elcometer 456). Обязательна проверка сплошности с применением искрового дефектоскопа при напряжении 15–25 кВ. Адгезия проверяется методом решетчатых надрезов по ISO 2409.
Трубы после покрытия должны выдерживаться в камере отверждения (если применяются двухкомпонентные системы) при температуре 60–80 °C не менее 6 часов. Нарушение режима приводит к образованию микропор, снижающих стойкость к коррозии.
Особое внимание уделяется участкам сварных швов: для них применяются специальные ручные методы нанесения (шпатели, кисти) с использованием материалов с повышенной тиксотропностью, чтобы исключить подтёки и обеспечить равномерность слоя.
Автоматизация и контроль размеров труб на производственной линии
Контроль геометрических параметров труб осуществляется с помощью лазерных измерительных систем, интегрированных в автоматизированную линию. Такие системы позволяют фиксировать внешний диаметр с точностью до ±0,02 мм в режиме реального времени. Используются лазерные профилометры с частотой сканирования до 2000 Гц, что исключает вероятность пропуска отклонений при высокой скорости прокатки.
Для измерения толщины стенки применяется ультразвуковая дефектоскопия с многоэлементными датчиками. Сигналы обрабатываются в реальном времени и передаются в систему управления процессом. При обнаружении отклонения от заданного значения система автоматически корректирует параметры прокатного стана или экструзионной головки.
Данные со всех измерительных модулей централизованно поступают в SCADA-систему, где формируются отчёты, графики трендов и аварийные уведомления. Это обеспечивает полную прослеживаемость качества каждой партии продукции и минимизирует риск выхода брака за пределы производственной зоны.
Рекомендуется калибровка измерительного оборудования не реже одного раза в смену при высокой интенсивности производства. Использование эталонных труб с метрологически подтверждёнными размерами позволяет сократить погрешности и избежать ложных срабатываний автоматики.
Дополнительный контроль осуществляется с помощью промышленных камер с машинным зрением, анализирующих форму торца и овальность с разрешением до 0,01 мм. На основании анализа формируется решение о допуске трубы к следующему этапу – термообработке или упаковке.
Процедуры резки, маркировки и упаковки готовой продукции
Маркировка выполняется до охлаждения трубы, пока материал ещё сохраняет небольшую эластичность, что обеспечивает надежную фиксацию надписи. Используются струйные принтеры промышленного класса, работающие на основе термореактивных чернил. На поверхность трубы наносятся следующие данные: диаметр, марка материала, дата и время выпуска, номер партии, логотип производителя и технические стандарты (например, ГОСТ 18599-2001 для ПЭ-труб).
Упаковка зависит от диаметра и длины трубы. Изделия малого диаметра сворачиваются в бухты до 200 метров и фиксируются полимерными стяжками. Для труб от 110 мм используется прямолинейная укладка в стопы по 10–20 штук, с обязательной прокладкой между слоями амортизирующего материала. Готовая продукция упаковывается в термоусадочную пленку или полиэтиленовые чехлы с УФ-стабилизацией для защиты при хранении на открытых складах. Каждая партия сопровождается паспортом качества и штрихкодом для складского учета.
Требования к хранению и транспортировке водопроводных труб
Полиэтиленовые и полипропиленовые трубы необходимо хранить в закрытых складских помещениях при температуре от -10 до +30 °C. Допустимое отклонение влажности воздуха – не более 75 %. При размещении на открытых площадках обязательна защита от ультрафиолетового излучения с помощью непрозрачного укрывного материала.
Трубы укладываются горизонтально на ровную поверхность без камней и выступов. Допустимая высота штабеля: до 1,5 м для изделий диаметром до 110 мм, до 1 м – для труб большего диаметра. Прокладка деревянных или резиновых прокладок между рядами обязательна для предотвращения деформации.
Металлические трубы требуют защиты от влаги и конденсата. Их размещают в вентилируемых помещениях с антикоррозийной пропиткой прокладок и поддонов. Поверхности труб не должны соприкасаться напрямую с бетоном или землёй.
При транспортировке полиэтиленовые трубы сворачиваются в бухты или укладываются в транспортные лотки с фиксацией мягкими стяжками. Транспортировка осуществляется при температуре не ниже -20 °C. При более низких температурах – только в изотермическом транспорте.
Металлические изделия перевозятся в горизонтальном положении на поддонах с прокладками, исключающими контакт с металлическими элементами кузова. Применение ремней с прорезиненной поверхностью обязательно. Погрузка и разгрузка выполняются механизировано с использованием текстильных строп, крюки запрещены.
Вопрос-ответ:

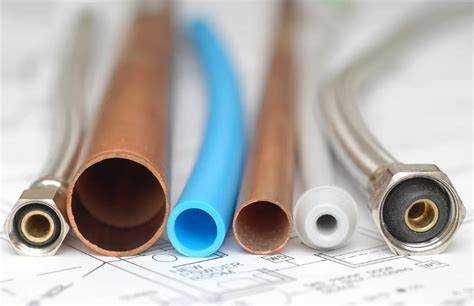

Какие материалы чаще всего используют при производстве водопроводных труб?
Наиболее распространённые материалы — это поливинилхлорид (ПВХ), полиэтилен, металл (в основном сталь и медь), а также чугун. Выбор зависит от предполагаемых условий эксплуатации труб: давления, температуры воды, вероятности коррозии и других факторов. Например, для бытового водоснабжения часто используют пластиковые трубы, поскольку они легче и дешевле в установке, а также не подвержены ржавчине.
Как происходит формовка труб на заводе?
Формовка зависит от типа материала. В случае с пластиковыми трубами, чаще всего применяется метод экструзии: расплавленный полимер под давлением проталкивается через специальную форму — экструдер — где ему придаётся нужная форма и диаметр. Металлические трубы изготавливаются иначе: листовой металл сворачивают в цилиндр и сваривают по шву, либо вытягивают из цельной заготовки методом горячего или холодного проката. Далее труба обрезается по длине и проходит к следующему этапу.
Какие этапы включает в себя производство труб на промышленном предприятии?
Процесс состоит из нескольких основных этапов: подготовка сырья, формовка трубы, охлаждение, нарезка по нужной длине, контроль качества, маркировка и упаковка. Если речь идёт о металлических трубах, также возможна дополнительная термообработка и антикоррозийная защита. Все этапы автоматизированы и строго контролируются.
Какие методы контроля качества применяются на финальной стадии производства труб?
Контроль включает визуальный осмотр, проверку геометрических параметров, испытания на герметичность, давление, прочность и устойчивость к химическому воздействию. На некоторых заводах используют ультразвуковую диагностику для выявления микротрещин. Каждая партия продукции проходит обязательные испытания согласно государственным стандартам и внутренним техническим регламентам предприятия.
Сколько времени занимает полный цикл производства одной партии труб?
Время зависит от материала и диаметра трубы, а также от оснащённости линии. В среднем, полный цикл — от загрузки сырья до упаковки готовой продукции — может занимать от нескольких часов до суток. При непрерывной работе линии производительность может достигать десятков километров труб в смену.
Какие этапы включает технология производства водопроводных труб на заводе?
Процесс изготовления водопроводных труб делится на несколько последовательных этапов. Сначала заготавливается исходный материал — чаще всего это стальные рулоны или полимерные гранулы. Затем проводится формовка: для металлических труб используется прокатка и сварка, для пластиковых — экструзия. После формирования труба проходит охлаждение, калибровку и резку на заданную длину. Далее следует этап контроля качества, где проверяется герметичность, геометрия и прочностные характеристики. Завершается процесс упаковкой и маркировкой продукции для дальнейшей транспортировки.
