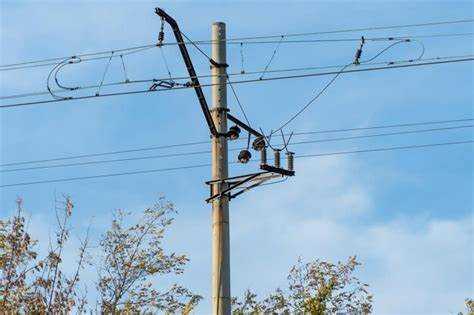

Провода на опорах воздушных линий электропередачи различаются по назначению, конструкции и классу напряжения. Основные типы – это фазные провода, нулевые и грозозащитные тросы. Фазные передают электрическую энергию, нулевые обеспечивают замыкание цепи, а грозозащитные тросы защищают систему от ударов молнии.
Фазные провода изготавливаются из алюминия или стали-алюминия. На линиях до 1 кВ часто используются самонесущие изолированные провода (СИП). У них есть прочная изоляция, и они монтируются на кронштейны без фарфоровых изоляторов. Для линий выше 35 кВ применяются неизолированные алюминиевые канатные провода (например, марки АС или А).
Нулевой провод в сетях с изолированными проводами часто совмещён с несущим, его маркируют как ноль несущий или нулевой несущий провод. В неизолированных сетях ноль может идти отдельно, часто внизу траверсы, и быть заземлённым на каждом опорном столбе.
Грозозащитный трос прокладывается над фазными проводами и соединяется с контуром заземления. Он выполнен из стали и имеет минимальное электрическое сопротивление. Устанавливается на ВЛ 110 кВ и выше. Его задача – первично принять удар молнии и отвести заряд в землю, предотвращая повреждение фазных проводов.
Различие в расположении и маркировке проводов зависит от конфигурации ЛЭП: одноцепной, двухцепной или многоцепной. Знание этих особенностей необходимо при проектировании, эксплуатации и ремонте воздушных линий.
Какие типы проводов передают электроэнергию по воздушным линиям
Для передачи электроэнергии по воздушным линиям применяются провода, различающиеся по конструкции, материалу и назначению. Основной тип – алюминиевые неизолированные провода. Они обладают низким удельным весом, устойчивы к коррозии и обеспечивают оптимальное соотношение проводимости и стоимости. Наиболее распространённый вариант – А (алюминиевый) и АС (алюминиево-стальной сердечник).
Провод марки АС используется при значительных пролётах и повышенных нагрузках. Стальной сердечник увеличивает прочность на разрыв, что особенно важно в районах с сильным ветром и обледенением. В отличие от него, провод марки А предназначен для районов с умеренной нагрузкой и короткими пролётами.

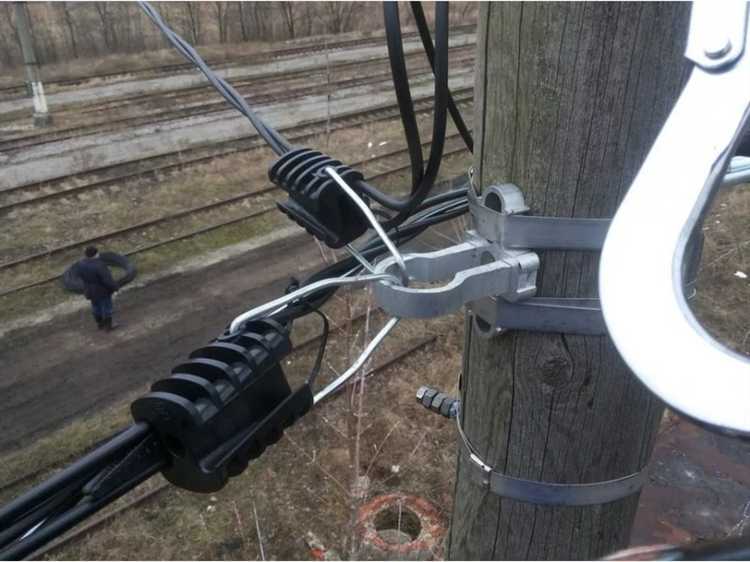

В сетях 0,4–20 кВ всё чаще применяются самонесущие изолированные провода (СИП). Они устойчивы к коротким замыканиям при касании с деревьями, не требуют больших охранных зон и снижают потери от перекрёстных замыканий. Провода СИП изготавливаются с алюминиевыми жилами, изоляцией из сшитого полиэтилена и несущим нулевым проводом из алюминия или стали с алюминиевым покрытием.
В магистральных линиях высокого напряжения (110 кВ и выше) используют многожильные провода типа АС, АЖ, АСО, АСУ, АСКС. Провода АЖ содержат добавку железа в алюминиевый сплав, что повышает механическую прочность. АСО и АСУ имеют повышенную термостойкость. АСКС дополнительно оснащены встроенными оптоволоконными жилами для передачи данных и контроля состояния сети.
Выбор типа провода зависит от климатических условий, длины пролёта, уровня напряжения и специфики рельефа. Для надёжности и минимизации потерь важен грамотный расчёт сечения, материал жил и устойчивость к внешним воздействиям.
Чем отличается фазный провод от нулевого
Фазный и нулевой провода выполняют разные функции в системе электроснабжения и имеют различия как по электрическим параметрам, так и по правилам монтажа.
- Назначение: Фазный провод подаёт напряжение от источника питания. Нулевой – служит для замыкания цепи и отвода тока обратно к источнику.
- Напряжение: На фазном проводе – 220 В относительно земли. На нулевом – 0 В, при условии исправности схемы и отсутствия перекосов фаз.
- Цветовая маркировка: Фазный провод обозначается коричневым, чёрным или серым цветом. Нулевой всегда синий.
- Опасность при касании: При прикосновении к фазному проводу возможно поражение током. К нулевому при наличии заземления и отсутствии неисправностей прикосновение менее опасно, но не исключает рисков.
- Прокладка: Фазные провода на опорах ЛЭП располагаются отдельно или совместно с нулевым, но имеют более строгие требования к изоляции.
- Диагностика: Для определения фазного провода используется индикаторная отвёртка – при касании к фазе индикатор загорается, к нулю – нет.
При работе с электропроводкой важно точно различать провода. Неверное подключение фазного и нулевого может привести к короткому замыканию, поражению током или выходу оборудования из строя.
Что такое грозозащитный трос и зачем он нужен
Материал троса – оцинкованная или алюминированная сталь с высокой механической прочностью и коррозионной стойкостью. Диаметр обычно составляет от 7 до 12 мм. Расположение – строго над фазными проводами, с соблюдением минимального угла защиты, который рассчитывается в зависимости от высоты опоры и расстояния между тросом и защищаемыми проводами.
Для эффективной работы трос должен быть заземлён на каждой опоре. Сопротивление заземления – не выше 10 Ом в обычных условиях. На опорах, установленных в скальных или сухих почвах, применяются дополнительные меры – глубокие заземлители или химические заземляющие растворы.
Трос также выполняет вторичные функции: служит несущим элементом для волоконно-оптических линий связи (в составе ОКГТ) и снижает радиопомехи, вызванные грозовыми разрядами. Его установка обязательна на линиях напряжением 110 кВ и выше, а также в районах с высокой грозовой активностью.

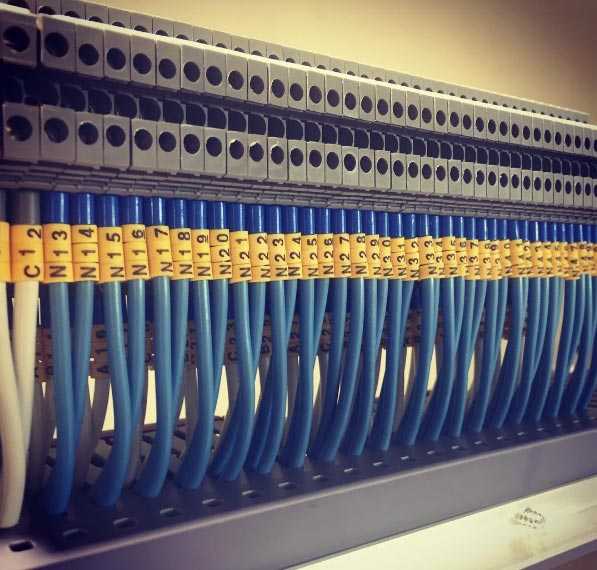

Как обозначаются провода на схемах воздушных линий
На схемах воздушных линий электропередачи провода обозначаются условными буквами и цифрами, указывающими их назначение, фазу и тип. Фазные провода маркируются латинскими буквами A, B, C для трёхфазной сети. Нейтральный провод обозначается буквой N, заземляющий – PE или PEN в случае совмещённой нейтрали и заземления.
При наличии грозозащитных тросов они обозначаются как ГЗТ или GW (Ground Wire), а их расположение указывается относительно фазных проводов. Для точного указания высоты и взаимного расположения проводов используются отметки в метрах или сантиметрах над уровнем земли.
Материал и сечение проводов обозначаются сокращённо: АС – алюминиевый с стальным сердечником, А – алюминиевый, М – медный. Например, надпись «АС-70» означает алюминиево-стальной провод с сечением 70 мм². Если на схеме указано «C1», «C2», «C3» – это обозначения цепей, соответствующих фазам, особенно на схемах ЛЭП 110 кВ и выше.
Важным элементом являются указания на изоляционные и несущие элементы. Изоляторы обозначаются как И или SH, а опоры маркируются согласно типу: У – угловая, П – промежуточная, К – концевые. Под проводами часто проставляют значения расчетного натяжения и стрел провеса в зависимости от климатических условий.
Для каждого провода указывается его привязка к определённой опоре и фазе. Например, надпись «Фаза A – Провод АС-95 – опора №12» чётко указывает на конкретный участок линии. Это исключает двусмысленность при монтаже и обслуживании.
Из каких материалов изготавливаются провода для ЛЭП
Для воздушных линий электропередачи применяются материалы, сочетающие высокую проводимость, механическую прочность и устойчивость к внешним воздействиям. Наиболее распространён – алюминий. Он легче меди, дешевле в производстве, не подвержен коррозии и обеспечивает достаточную проводимость при больших сечениях. Для повышения прочности часто используется сталеалюминиевый провод (АС): сердечник из стали выдерживает механические нагрузки, а наружный алюминиевый слой обеспечивает токопроводимость.
На линиях с высокими токами применяют сплавы алюминия с кремнием, магнием или железом. Такие провода (например, АСО, АСМ) отличаются устойчивостью к нагреву и меньшей склонностью к провисанию. В районах с агрессивной атмосферой или высокими температурами используют термостойкие алюминиевые сплавы с добавками циркония (марки АСЦ). Они выдерживают длительную эксплуатацию при температурах до 150–200 °C без деформации.
Медь в ЛЭП используется редко из-за высокой стоимости и массы, но остаётся актуальной для коротких участков и городских сетей. В некоторых случаях применяют композитные провода с сердечниками из углеволокна или стекловолокна, армированного эпоксидной смолой. Такие провода выдерживают значительные механические нагрузки, при этом весят вдвое меньше традиционных АС.
Для защиты от коррозии провода покрываются антикоррозионными составами или выпускаются с гидрофобными покрытиями. В районах с повышенной влажностью предпочтение отдают проводам с алюминиевыми сплавами, устойчивыми к окислению.

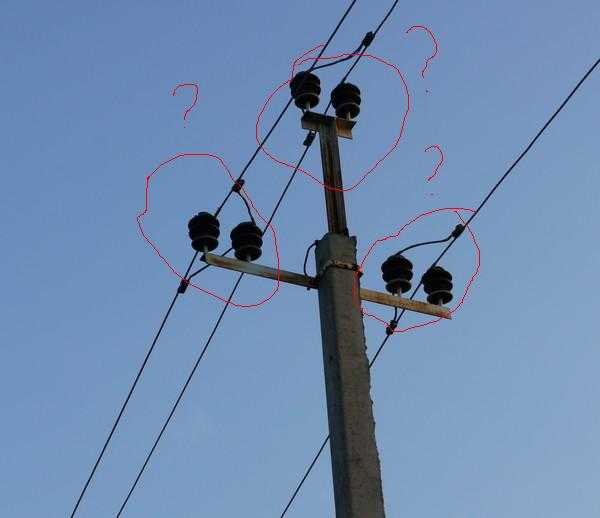

Почему провода не изолированы и безопасны ли они
Воздушные провода на электрических столбах чаще всего не имеют изоляции из-за конструктивных и технологических особенностей. Основная причина – необходимость эффективного отвода тепла и минимизация веса линии. Изоляционные материалы увеличивают массу и снижают теплоотвод, что при высоких нагрузках может привести к перегреву и повреждению провода.
Кроме того, воздушные линии работают под высоким напряжением, при котором стандартная изоляция могла бы быть неэффективной из-за риска пробоя и постепенного разрушения под воздействием ультрафиолета, дождя и других погодных факторов.
Безопасность таких проводов обеспечивается расстоянием и конструкцией линий. Провода устанавливают на высоте не ниже 5–6 метров, что исключает случайный контакт человека с токоведущими элементами. Опоры оснащают изоляторами, предотвращающими утечку тока на землю и снижая вероятность поражения электрическим током при косвенном контакте.
Рекомендуется избегать приближения к воздушным линиям ближе чем на 3 метра. При падении провода на землю категорически запрещено касаться его или приближаться, поскольку он сохраняет высокое напряжение. Специалисты используют специализированное оборудование и методы заземления для безопасного устранения аварий.
Таким образом, отсутствие изоляции не снижает безопасность при соблюдении правил эксплуатации и поддержании необходимой высоты установки, а также технического состояния линий и опор.
Как различают провода по напряжению линии
Для идентификации проводов на электрических столбах по уровню напряжения используют несколько признаков, обеспечивающих безопасность и правильное обслуживание линий.
- Толщина и материал проводов: Провода высоковольтных линий обычно толще и изготавливаются из алюминия с усилением сталью, что позволяет выдерживать большие нагрузки и минимизировать потери.
- Изоляция и подвеска: Провода низкого напряжения часто имеют изоляцию или защищены оболочкой, в то время как провода высоковольтных линий, особенно выше 10 кВ, чаще проходят без изоляции, закрепляясь на изоляторах из фарфора или композитных материалов.
- Количество проводников в фазе: Для линий до 1 кВ обычно три фазных провода и нулевой ноль; для линий выше 10 кВ – дополнительные провода могут использоваться для защиты и заземления (например, грозозащитные тросы).
- Цвет и маркировка: В некоторых случаях провода низкого напряжения окрашивают или маркируют специальными метками, хотя на открытых воздушных линиях чаще ориентируются на конструктивные признаки.
При эксплуатации и ремонте следует учитывать:
- Провода напряжением свыше 35 кВ требуют соблюдения усиленных мер безопасности, включая обязательное использование защитных средств и дистанций.
- Определение напряжения линии можно подтвердить по документации и маркировке на опорах, где указаны параметры линии.
- В случае сомнений по идентификации напряжения работы с проводами категорически запрещены без проверки специальным оборудованием.
Какие провода применяются для уличного освещения
Для уличного освещения преимущественно используют провода с изоляцией из ПВХ или с сшитым полиэтиленом (СИП). Основной критерий – устойчивость к воздействию ультрафиолета, влаги и перепадам температуры.
Самонесущий изолированный провод (СИП) – наиболее распространённый вариант. Он сочетает в себе алюминиевую жилу и изоляцию, которая защищает от коррозии и предотвращает короткие замыкания при касании с опорами или деревьями. СИП выдерживает механические нагрузки и допускает прокладку по воздуху без дополнительной защиты.
Провода с медной жилой используются реже из-за высокой стоимости, но применяются в местах с повышенными требованиями к токопроводимости и надёжности, например, в аварийных линиях уличного освещения.
Диаметр жил обычно варьируется от 10 до 35 мм². Выбор зависит от протяжённости линии и потребляемой мощности светильников. Для стандартных линий освещения с небольшим количеством точек достаточно провода с сечением 16 мм².
Для подключения светильников внутри опор часто применяют кабели с резиновой или ПВХ оболочкой, устойчивые к влаге и механическим воздействиям. Они обеспечивают надёжное соединение, защищая от коррозии и возможных повреждений.
Рекомендуется использовать провода с маркировкой, соответствующей ГОСТ 31565-2012 и ГОСТ Р 53768-2010, что гарантирует качество изоляции и механическую прочность.
Вопрос-ответ:
Как правильно называются провода, которые висят на электрических столбах?
Провода на электрических столбах обычно называют воздушными линиями электропередачи. В зависимости от их назначения и конструкции они могут называться проводами низкого, среднего или высокого напряжения.
В чем отличие проводов, которые крепятся на столбах, от кабелей, прокладываемых под землей?
Провода на столбах, как правило, представляют собой открытые металлические жилы, покрытые защитным слоем или вовсе без изоляции, так как воздух служит изолятором. Кабели же прокладываются в земле или трубах и имеют плотную изоляцию для защиты от влаги и механических повреждений.
Почему некоторые провода на столбах выглядят толще или тоньше других? Есть ли у них разные названия?
Толщина проводов зависит от их назначения и пропускной способности тока. Более толстые провода предназначены для передачи больших мощностей и называются, например, фазными проводами. Более тонкие — это, например, нулевые или заземляющие провода, которые обеспечивают безопасность и правильное функционирование электрической сети.
Какие типы проводов используются на столбах для подачи электричества в жилые дома?
Для подачи электричества в жилые дома чаще всего применяются воздушные линии с несколькими видами проводов: фазные провода, нулевой провод и заземляющий провод. Фазные несут активный ток, нулевой служит для замыкания цепи, а заземляющий обеспечивает безопасность, отводя ток утечки в землю.
