Как одеть фитинг на металлопластиковую трубу

Монтаж фитинга на металлопластиковую трубу требует точного соблюдения последовательности действий и подбора подходящих материалов. Нарушения технологии могут привести к протечкам или снижению срока службы соединения. Основные типы фитингов – компрессионные, обжимные и пресс-фитинги – различаются по способу установки и области применения. Например, пресс-фитинги подходят для скрытой прокладки труб, а обжимные – для легкодоступных соединений.

Перед установкой необходимо точно отмерить участок трубы, учитывая длину фитинга. Резка осуществляется специальными ножницами для металлопластика – использование обычного ножа или ножовки может деформировать трубу. Срез должен быть строго перпендикулярен оси трубы, без заусенцев и деформаций. После резки обязательна калибровка: внутренняя фаска убирается калибратором, чтобы исключить повреждение уплотнительных колец.

При установке обжимного фитинга важно не перетянуть гайку: чрезмерное усилие может повредить трубу или привести к утечке при термическом расширении. Для пресс-фитингов используется пресс-инструмент с соответствующей матрицей. Давление при опрессовке должно быть равномерным, без перекосов. После монтажа соединение проверяется опрессовкой водой при давлении, превышающем рабочее на 1,5 раза. Только после этого можно вводить систему в эксплуатацию.

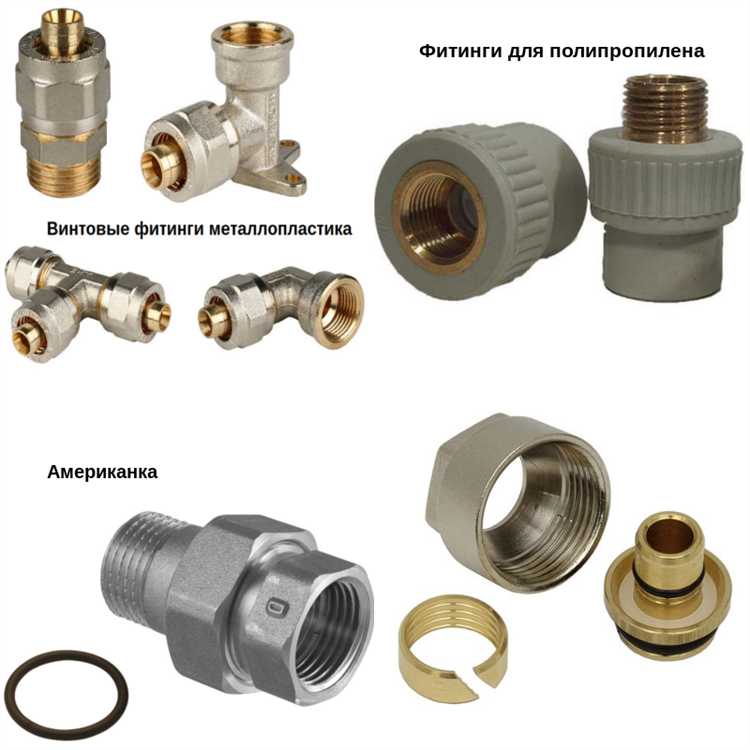

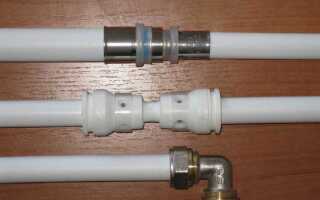

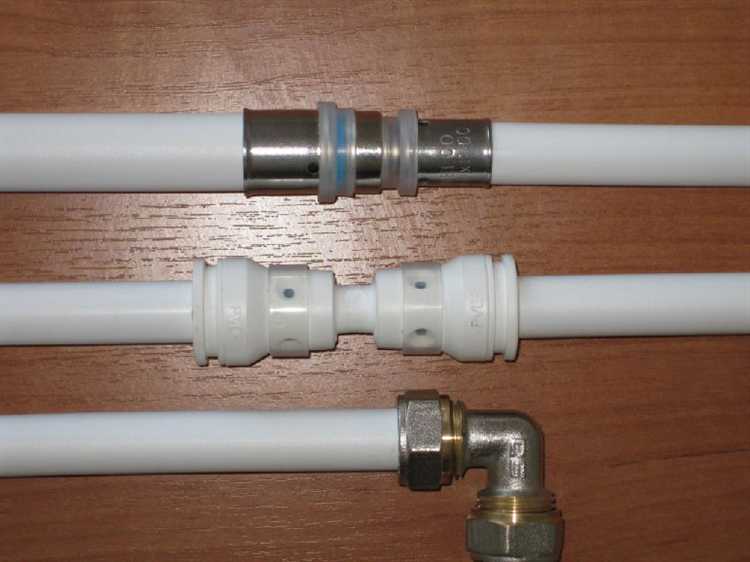

Выбор подходящего типа фитинга для металлопластиковой трубы

Компрессионные фитинги удобны для монтажа без специального оборудования. Подходят для систем с давлением до 10 бар и температурой до +95 °C. Используются в бытовом водоснабжении и отоплении. Установка требует аккуратной затяжки накидной гайки, чтобы избежать деформации трубки и утечки.

Пресс-фитинги обеспечивают герметичное и долговечное соединение. Рекомендуются для скрытого монтажа – стены, стяжка пола. Требуется пресс-инструмент. Надёжны при давлении до 16 бар и температуре до +110 °C. После опрессовки демонтаж невозможен, что исключает повторную установку.

Фитинги с цанговым зажимом подходят для временных или разборных соединений. Монтаж прост, но соединение менее надёжно при высоком давлении. Используются в технических и временных системах, где важна простота демонтажа.

Резьбовые фитинги применяются при необходимости перехода на металлические элементы системы. Комбинируются с компрессионным или пресс-соединением с одной стороны, а с другой – имеют внутреннюю или наружную резьбу. Ключевой момент – герметизация резьбового соединения фум-лентой или паклей с пастой.

Выбор типа фитинга зависит от условий эксплуатации: давления, температуры, доступности соединения для обслуживания и необходимости демонтажа.

Подготовка трубы: обрезка, снятие фаски и калибровка

Обрезку металлопластиковой трубы выполняют только специальными трубными ножницами с острым лезвием. Поперечный срез должен быть строго перпендикулярен оси трубы – отклонение недопустимо, так как это приведёт к утечкам при монтаже фитинга. Не применяйте пилы, лобзики или болгарки – они повреждают слои трубы и создают заусенцы.

После обрезки необходимо снять фаску с внутреннего и внешнего краёв. Для этого используется фаскосниматель, соответствующий диаметру трубы. Наружная фаска облегчает ввод трубы в фитинг, внутренняя предотвращает повреждение уплотнительных колец. Глубина фаски – не более 1 мм, угол – около 45°.

Калибровка обязательна, особенно после обрезки, так как труба может деформироваться. Используйте калибратор с конусной направляющей, строго подходящий по диаметру. Вставьте его в трубу до упора и вращайте, восстанавливая круглую форму и обеспечивая плотное прилегание к фитингу. После калибровки труба готова к монтажу.

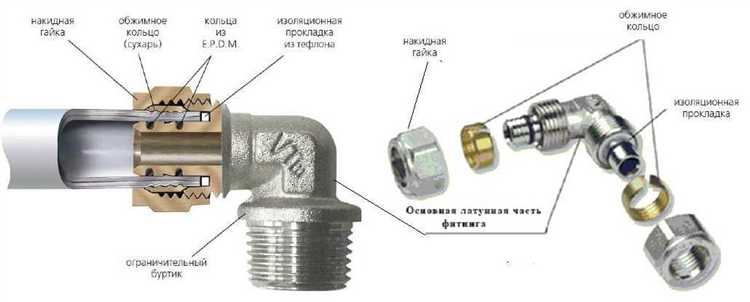

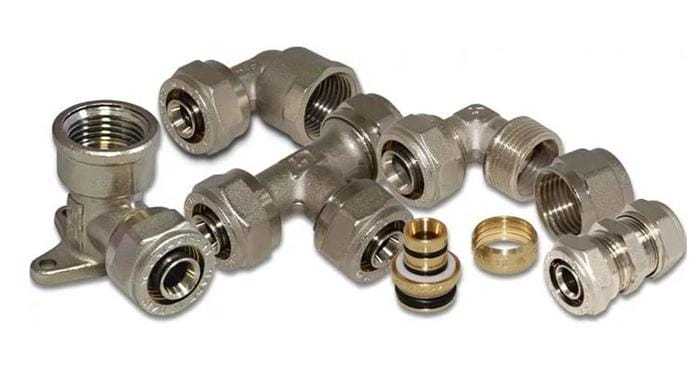

Проверка комплектности фитинга перед установкой

Перед началом монтажа необходимо убедиться, что все элементы фитинга присутствуют и не имеют дефектов. Отсутствие даже одной детали приведёт к утечке или разрушению соединения под давлением.

Фитинг должен включать:

1. Корпус – основная часть с резьбой или цанговым механизмом, без трещин, заусенцев, следов коррозии.

2. Обжимное кольцо (гильза) – цельное, не деформированное, внутренний диаметр соответствует наружному диаметру трубы.

3. Уплотнительные кольца – эластичные, без надрывов, равномерной толщины. Как правило, используются два уплотнителя, но их количество может варьироваться в зависимости от типа фитинга.

4. Накидная гайка – резьба чистая, без повреждений, равномерно вращается по корпусу.

Перед установкой рекомендуется смазать уплотнители силиконовой смазкой, если это предусмотрено инструкцией производителя. Также необходимо проверить соответствие фитинга диаметру металлопластиковой трубы – несоответствие приведёт к разгерметизации.

Использование неполного комплекта или повреждённых деталей недопустимо – это критически влияет на надёжность соединения и срок службы системы.

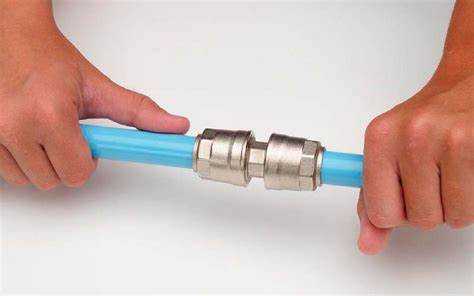

Порядок сборки соединения с обжимным фитингом

1. Обрезка трубы. Используйте труборез для получения строго перпендикулярного среза. Неровности, заусенцы или деформации на торце недопустимы – они приведут к неплотному соединению.

2. Снятие фаски. С помощью калибратора-съемника фаски обработайте внутреннюю и внешнюю кромку трубы. Это обеспечивает плотную посадку фитинга и предотвращает повреждение уплотнительных элементов.

3. Надевание гайки и кольца. Сначала на трубу надевается обжимная гайка, затем – разрезное латунное кольцо. Расстояние между торцом трубы и кольцом должно составлять около 1 мм.

4. Установка фитинга. Вставьте штуцер фитинга до упора в подготовленную трубу. Убедитесь, что труба не перекошена и вошла полностью, иначе соединение не будет герметичным.

5. Затягивание соединения. Сначала затяните гайку вручную, затем – ключом на 1–1,5 оборота. Не превышайте усилие: чрезмерная затяжка разрушает кольцо и деформирует трубу.

6. Контроль герметичности. После сборки подайте давление в систему и проверьте стык. При обнаружении течи – повторите сборку с новым кольцом.

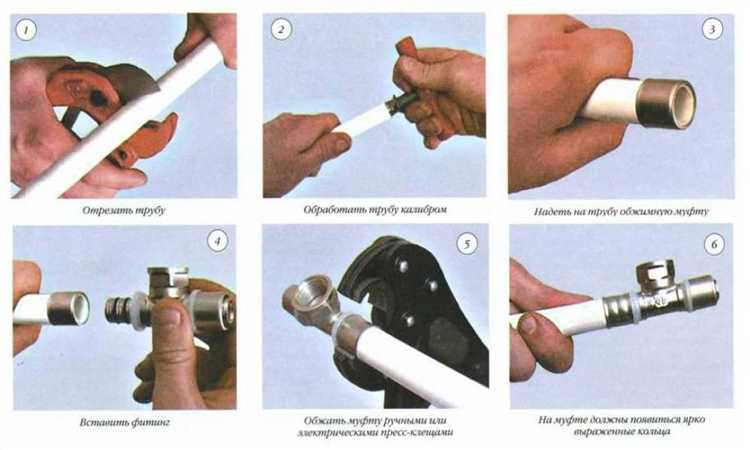

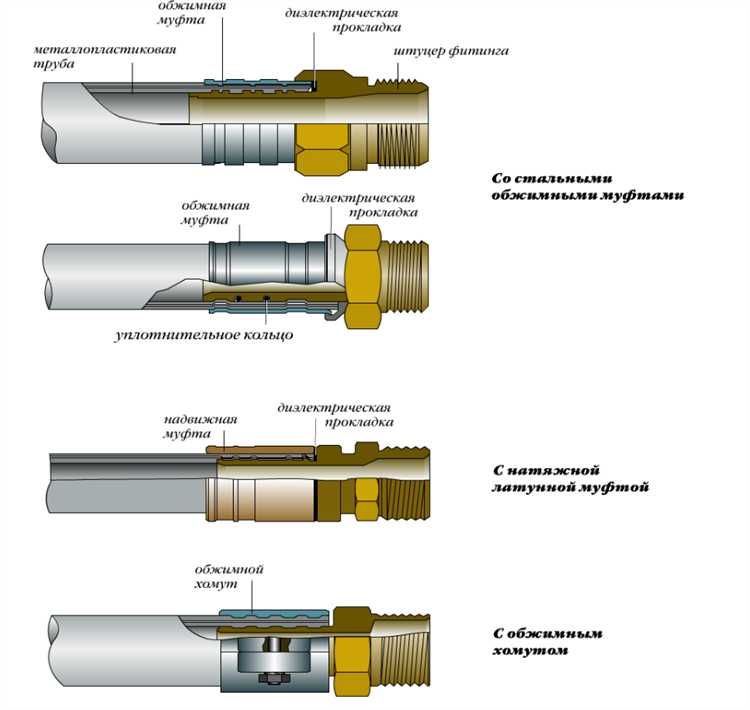

Установка пресс-фитинга с использованием пресс-инструмента

Перед установкой необходимо отрезать трубу строго перпендикулярно с помощью трубореза. Лезвие должно быть острым, чтобы избежать деформации среза.

Снимите фаску с внутренней и внешней стороны края трубы. Это обеспечит плотную посадку фитинга и предотвратит повреждение уплотнительных колец.

Вставьте трубу в пресс-фитинг до упора. Контрольные окна на корпусе фитинга позволяют убедиться в правильной глубине вставки. Не допускается проворот трубы внутри фитинга.

Используйте соответствующий пресс-инструмент: ручной, электромеханический или аккумуляторный. Губки инструмента должны точно соответствовать профилю фитинга (TH, U, H и др.).

Установите губки на фитинг, строго по меткам производителя. Неправильное положение приведёт к неполному обжатию и нарушению герметичности.

Выполните обжим одним непрерывным циклом. Повторное обжатие недопустимо. После завершения проверьте качество соединения визуально: края обжима должны быть ровными, без зазоров и трещин.

Важно: не касайтесь уплотнительных колец и не смазывайте соединения. Нарушение этих требований приведёт к утечкам.

Контроль герметичности после установки фитинга

После монтажа фитинга на металлопластиковую трубу необходимо выполнить проверку герметичности для исключения протечек. Рекомендуется использовать манометр, способный создавать давление не менее 1,5 раза превышающее рабочее давление системы.

Первичный тест проводят с помощью давления воды или воздуха. При водном тестировании давление в системе повышают до расчетного и фиксируют показания на манометре. Проверку проводят в течение 10–15 минут, наблюдая за стабильностью давления. Допустимое падение давления не должно превышать 0,1 бар за указанный период.

Для воздушного теста давление повышают до 2 бар. Важно избегать превышения максимально допустимого давления фитинга, указанного производителем. После создания давления фитинг и зона соединения осматриваются визуально и с помощью мыльного раствора для выявления пузырьков, сигнализирующих о протечках.

При выявлении утечки соединение разбирают, очищают и повторно монтируют фитинг с обязательным контролем положения уплотнителей и резьбы. Только после успешного прохождения испытания можно считать соединение герметичным и готовым к эксплуатации.

Распространённые ошибки при монтаже и как их избежать

• Неправильная обрезка трубы: Часто срез делают под углом или с заусенцами, что нарушает герметичность соединения. Рекомендуется использовать специализированный труборез или ножницы для металлопластика и тщательно удалять фаску.
• Отсутствие калибровки внутреннего диаметра: Перед установкой фитинга необходимо обязательно развернуть и выровнять внутреннюю поверхность трубы, иначе уплотнительное кольцо не будет сидеть плотно, что приведёт к протечкам.
• Перетяжка крепёжной гайки: Излишнее усилие приводит к повреждению уплотнителя и деформации фитинга. Крепёж нужно затягивать равномерно, ориентируясь на технические рекомендации производителя, обычно – до легкого сопротивления с последующим небольшим подкручиванием.
• Использование неподходящих фитингов: Металлопластиковые трубы требуют фитингов, рассчитанных именно на этот материал. Применение фитингов для других типов труб (например, ПНД или меди) снижает надёжность соединения и увеличивает риск протечек.
• Пренебрежение чистотой соединения: Пыль, грязь или масло на торцах трубы или внутри фитинга мешают плотному соединению. Перед монтажом нужно тщательно очистить поверхность и просушить трубу.
• Неправильное расположение фитинга относительно изгиба трубы: Монтаж фитинга на изогнутом участке создаёт дополнительное напряжение на соединение. Следует выбирать ровные участки трубы для установки фитингов и обеспечивать минимальный радиус изгиба в соответствии с нормативами.
• Отсутствие проверки герметичности после монтажа: После установки фитинга обязательно проводить опрессовку системы под рабочим давлением, чтобы выявить возможные протечки до запуска эксплуатации.

Вопрос-ответ:

Какие инструменты нужны для установки фитинга на металлопластиковую трубу?

Для монтажа фитинга понадобятся: труборез или ножницы для металлопластиковых труб, специальный калибратор для выравнивания среза, разводной ключ или гаечный ключ подходящего размера, а также уплотнительная лента или паста для резьбовых соединений. Наличие качественных инструментов значительно облегчает работу и снижает риск протечек.

Как правильно подготовить конец металлопластиковой трубы перед установкой фитинга?

Перед тем как устанавливать фитинг, нужно отрезать трубу ровно и перпендикулярно оси. После среза поверхность необходимо обработать калибратором — специальным инструментом, который разглаживает внутренний и наружный край трубы, предотвращая повреждение уплотнительных колец фитинга. Важно удалить все заусенцы и мелкие неровности, чтобы соединение было герметичным.

Какие ошибки чаще всего допускают при монтаже фитинга на металлопластиковую трубу, и как их избежать?

Частые ошибки связаны с неправильной подготовкой трубы — например, неровным срезом или отсутствием калибровки, из-за чего уплотнительное кольцо не прилегает плотно. Также иногда фитинг затягивают слишком сильно, что приводит к повреждению деталей и течи. Чтобы избежать проблем, следует внимательно вырезать и обрабатывать трубу, не применять чрезмерное усилие при затяжке и использовать подходящие инструменты.

Можно ли устанавливать фитинг на уже используемую трубу, и какие нюансы при этом следует учитывать?

Установка фитинга на трубу, которая уже эксплуатировалась, возможна, но требует дополнительного внимания. Важно проверить состояние среза и поверхности — если есть повреждения или деформации, их нужно устранить, либо заменить участок трубы. Также нужно очистить трубу от загрязнений и отложений, которые могут ухудшить герметичность соединения. Рекомендуется использовать новые уплотнительные кольца и тщательно следить за правильной сборкой, чтобы избежать протечек.
