Как подключить асинхронный двигатель на 220

Асинхронный двигатель на 220 В широко применяется в бытовых и промышленных установках с однофазным питанием. Для правильного подключения требуется точное соблюдение схемы и выбор компонентов, учитывающих мощность двигателя и тип нагрузки.

Перед началом подключения убедитесь, что двигатель рассчитан на напряжение 220 В и имеет соответствующую обмотку статора. Неправильное включение может привести к перегреву или выходу двигателя из строя. Обычно для запуска используют пусковой конденсатор, подключаемый последовательно с вспомогательной обмоткой.

Для защиты двигателя от перегрузок рекомендуется установка автоматического выключателя с соответствующим номиналом тока, а также устройство защитного отключения. Все соединения необходимо выполнять на обесточенном оборудовании, используя надежные клеммы и провода сечением не менее 1,5 мм² для двигателей до 1,5 кВт.

Проверка параметров асинхронного двигателя перед подключением

Измерьте изоляционное сопротивление обмоток мегомметром с напряжением 500 В. Значение должно превышать 1 МОм, что свидетельствует об отсутствии повреждений изоляции. Если сопротивление ниже, эксплуатация двигателя недопустима без ремонта.

Визуально осмотрите ротор и статор на предмет механических повреждений и посторонних предметов внутри корпуса. Проверьте подшипники на наличие люфта и плавность вращения вала вручную. При скрипе или заедании подшипники требуют замены.

Дополнительно измерьте сопротивление заземления корпуса, оно должно быть менее 0,1 Ом, чтобы обеспечить безопасность при эксплуатации. Убедитесь, что клеммная коробка чиста от пыли и влаги, а контакты не окислены.

Выбор правильной схемы подключения обмоток двигателя к сети 220 В

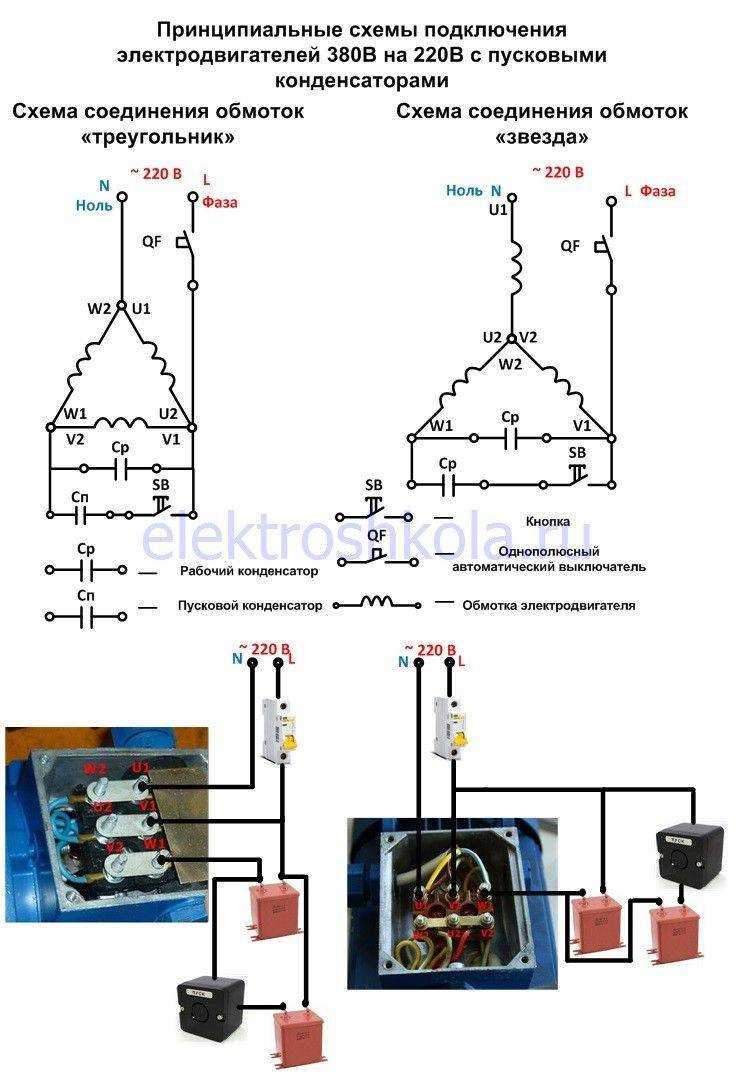

Асинхронные двигатели с номинальным напряжением 220 В чаще всего имеют две основные схемы подключения обмоток: звезду и треугольник. Для подключения к сети 220 В необходимо точно определить, какая схема соответствует параметрам двигателя.

При подключении звездой напряжение на каждой обмотке составит 220 В / √3 ≈ 127 В, что ниже номинального для двигателя, рассчитанного на 220 В. Это приведет к снижению мощности и перегреву мотора из-за неправильной нагрузки.

В случае однофазных асинхронных двигателей с дополнительной пусковой обмоткой подключение к 220 В производится параллельно с основным обмоточным набором через пусковой конденсатор. Схема подключения должна строго соответствовать заводским рекомендациям, поскольку неправильное подключение может вызвать низкий пусковой момент и перегрев.

Перед подключением необходимо измерить сопротивления обмоток: основная и пусковая должны иметь разные значения, а схема подключения должна обеспечивать равномерное распределение напряжения. Несоблюдение этих условий приводит к быстрому выходу из строя двигателя.

Подготовка инструментов и материалов для подключения двигателя

Для подключения асинхронного двигателя к сети 220 В необходимы специализированные инструменты и комплектующие. Минимальный набор включает: отвертку с изолированной ручкой крестового и плоского типа, мультиметр для проверки напряжения и целостности цепей, пассатижи с изоляцией и съемник изоляции проводов. Обязателен индикатор напряжения для проверки отсутствия питания перед работой.

Из материалов потребуются медные провода с сечением не менее 1,5 мм², рассчитанные на рабочее напряжение 220 В. Для соединений нужны клеммники или клеммные колодки с надежным контактом и устойчивостью к вибрациям. Используйте термоусадочные трубки или электрическую изоленту для защиты мест пайки или скруток.

Рекомендуется иметь под рукой заземляющий проводник с зажимом «крокодил» для надежного подключения корпуса двигателя к контуру заземления. Для маркировки проводов применяйте цветные бирки или маркеры, чтобы исключить ошибки при подключении фаз и нуля.

Перед началом работы обязательно проверьте исправность всех инструментов и целостность изоляции проводов. Использование качественных компонентов снижает риск короткого замыкания и перегрева, повышая безопасность и долговечность подключения.

Пошаговое выполнение соединений обмоток двигателя с питающей сетью

1. Определите тип подключения обмоток: «звезда» или «треугольник». Для сети 220 В обычно используют соединение «треугольник» для обеспечения правильного напряжения на каждой обмотке.

2. Подготовьте клеммную коробку двигателя: откройте крышку и очистите контакты от пыли и грязи, чтобы избежать плохого контакта.

5. Проверьте надежность и плотность каждого соединения, используйте медные клеммы и затягивайте крепеж с моментом 1,5–2 Н·м.

7. Обязательно выполните заземление корпуса двигателя с помощью специального заземляющего контакта в клеммной коробке.

8. Перед подачей питания проведите проверку сопротивления обмоток мультиметром, чтобы убедиться в отсутствии замыканий и обрывов.

9. Закройте клеммную коробку, закрепите крышку и убедитесь, что провода не натянуты и не касаются вращающихся частей двигателя.

Подключение устройства защиты и заземления к двигателю

Перед подключением асинхронного двигателя к сети 220 В необходимо установить устройство защитного отключения (УЗО) с номинальным током срабатывания 30 мА и автоматический выключатель соответствующего тока нагрузки, обычно на 10–16 А. Это обеспечит защиту от перегрузок и утечек тока.

Заземление двигателя выполняется отдельным проводником сечением не менее 2,5 мм² медью. Подключение заземляющего провода к клемме корпуса двигателя должно быть надежным, с использованием специальных болтовых соединений с антикоррозийной обработкой.

Важна правильная последовательность подключения: сначала заземляющий провод присоединяется к корпусу, затем фаза и нейтраль подключаются к клеммам двигателя согласно схеме подключения (обычно U, V, W). Проверка сопротивления изоляции должна показать значения выше 1 МОм.

Используйте клеммные колодки с маркировкой и прочно затягивайте контакты. Для предотвращения самопроизвольного ослабления винтов рекомендуется применять фиксирующие средства, например, резьбовой фиксатор.

Устройство защиты и заземления должно быть смонтировано в соответствии с ПУЭ (Правила устройства электроустановок) и действующими нормативами, что гарантирует безопасную эксплуатацию двигателя и предотвращает электротравмы.

Тестирование и запуск асинхронного двигателя после подключения

Перед подачей питания измерьте сопротивление обмоток мультиметром в режиме омметра. Значения для каждой фазы должны быть близки друг к другу и не превышать паспортных данных. Проверка изоляции производится мегомметром с напряжением 500 В: сопротивление должно быть не ниже 1 МОм.

Подключите двигатель к сети 220 В через плавкий предохранитель с номиналом на 10-16 А, учитывая ток двигателя. Запустите двигатель, кратковременно подавая питание и внимательно слушая посторонние звуки: отсутствие гудения и вибраций указывает на правильное подключение.

Контролируйте ток потребления при запуске, он не должен превышать 6-7-кратного номинального значения. При превышении проверьте правильность соединений и целостность обмоток.

При запуске фиксируйте направление вращения ротора. При необходимости поменяйте местами любые две фазы, если двигатель вращается в обратную сторону. Направление вращения определяется по стрелке на корпусе или по внешним признакам механизма.

После успешного запуска двигатель должен прогреться до температуры, указанной в технической документации, без перегрева более чем на 40 °C выше окружающей среды в течение 15-20 минут работы на номинальной нагрузке.

При продолжительной работе контролируйте отсутствие запаха гари, посторонних шумов и стабильность вращения. При обнаружении отклонений следует немедленно остановить двигатель и проверить соединения и состояние обмоток.

Вопрос-ответ:

Как правильно определить тип подключения асинхронного двигателя к сети 220 В?

Для подключения асинхронного двигателя к сети 220 В необходимо сначала выяснить его параметры на шильдике: напряжение и номинальный ток. Обычно двигатели для 220 В имеют обмотку, рассчитанную на однофазное питание или могут работать в трёхфазном режиме с определённой схемой подключения. Важно узнать, используется ли двигатель с пусковой обмоткой и конденсатором. После этого выбирается способ подключения — например, «звезда» или «треугольник» для трёхфазных моторов с возможностью подключения к однофазной сети через конденсатор.

Какие инструменты и материалы нужны для подключения асинхронного двигателя к 220 В?

Для выполнения подключения потребуются следующие инструменты: отвертки (крестовая и плоская), мультиметр для проверки цепей, пассатижи, изоляционная лента, а также отвертка с индикатором напряжения. Материалы включают подходящий конденсатор пускового или рабочего типа, изолированные провода нужного сечения, клеммники или зажимы для надежного соединения. Очень важно, чтобы все соединения были выполнены качественно и с соблюдением мер безопасности, чтобы избежать короткого замыкания или повреждения двигателя.

Можно ли подключить трехфазный асинхронный двигатель к однофазной сети 220 В без дополнительных устройств?

Подключение трехфазного асинхронного двигателя напрямую к однофазной сети 220 В невозможно без использования специальных компонентов. Чтобы двигатель работал на однофазном питании, необходимо использовать конденсатор для создания искусственной второй фазы. Обычно устанавливается пусковой или рабочий конденсатор, который подключается последовательно к пусковой обмотке двигателя. Без этого двигатель не сможет запуститься или будет работать с большой потерей мощности и нагревом. Поэтому дополнительное оборудование обязательно для правильной работы мотора в такой схеме.

Какие меры безопасности нужно соблюдать при подключении асинхронного двигателя к сети 220 В?

При подключении асинхронного двигателя к сети 220 В необходимо обязательно отключить питание на щитке или от розетки. Все работы проводить только при отсутствии напряжения в цепи. Использовать инструменты с изолированными ручками и проверять исправность изоляции проводов. После подключения стоит проверить правильность соединений с помощью мультиметра и убедиться в отсутствии замыканий. Не стоит допускать контакта с оголёнными проводами во время работы. Также рекомендуется устанавливать автоматические выключатели или предохранители для защиты от перегрузок и коротких замыканий.
