Как подключить трансформатор для светодиодной ленты

Светодиодная лента требует стабильного питания с заданными параметрами. Большинство лент рассчитаны на постоянное напряжение 12 В или 24 В, а источником этого напряжения служит трансформатор или блок питания. Неправильный выбор или подключение трансформатора приводит к перегреву, мерцанию или выходу ленты из строя.

Мощность трансформатора должна соответствовать или превышать суммарную потребляемую мощность светодиодов. Например, лента мощностью 14,4 Вт/м при длине 5 метров потребляет 72 Вт. В этом случае потребуется трансформатор минимум на 90 Вт, с учётом 20–30% запаса по мощности.

Тип тока на выходе трансформатора – постоянный (DC). Использование блока с переменным током (AC) приведёт к сбоям в работе и снижению ресурса ленты. Напряжение должно строго соответствовать маркировке: подключение 12-вольтовой ленты к 24-вольтовому трансформатору быстро приведёт к её повреждению.

Полярность при подключении также имеет значение. На проводах блока питания и ленты обычно указаны обозначения: «+» и «–». Нарушение полярности может привести к отказу контроллера или выходу из строя отдельных светодиодов.

Подключение должно выполняться через надёжные клеммные соединения или пайку. Использование скруток недопустимо: они нагреваются и вызывают падение напряжения. При длине ленты свыше 5 метров рекомендуется параллельное подключение участков к трансформатору для равномерного распределения нагрузки.

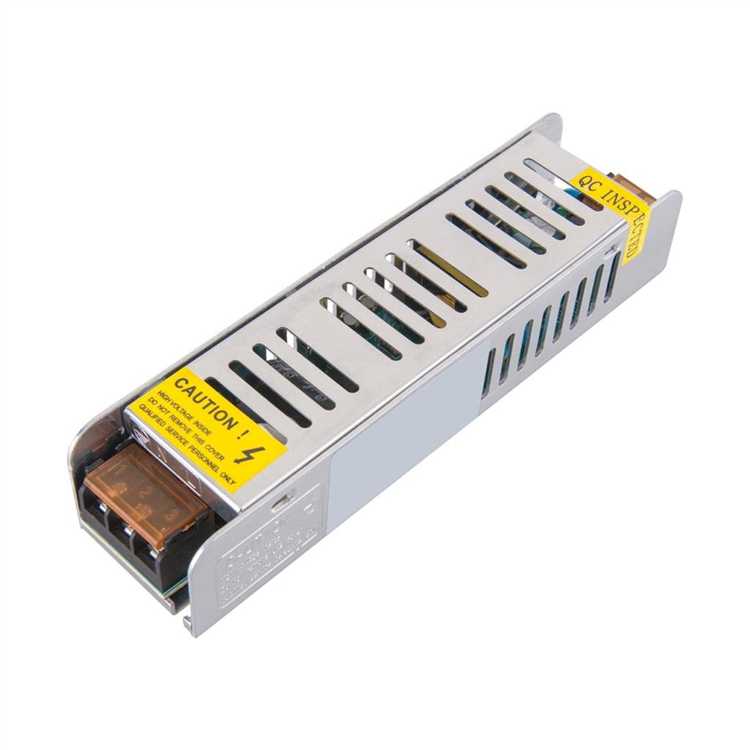

Как выбрать трансформатор по мощности для конкретной светодиодной ленты

Для расчёта мощности трансформатора необходимо знать мощность одного метра ленты и её общую длину. Эти параметры указываются производителем. Например, если светодиодная лента потребляет 14,4 Вт/м и длина составляет 5 метров, суммарное потребление – 72 Вт.

К полученному значению добавляется резерв мощности – минимум 20%. Это необходимо для компенсации пусковых токов и предотвращения перегрева. В приведённом примере: 72 Вт × 1,2 = 86,4 Вт. Ближайшее стандартное значение – 90 или 100 Вт. Выбирается блок питания на 100 Вт.

Также необходимо учитывать номинальное напряжение. Светодиодные ленты чаще всего рассчитаны на 12 В или 24 В. Напряжение трансформатора должно полностью соответствовать.

Если планируется установка ленты с общей мощностью выше 100 Вт, предпочтительно использовать несколько трансформаторов или более мощные устройства с активным охлаждением.

Ниже приведён пример расчёта мощности:

Расчёт необходимого напряжения и тока для подключения

Сначала нужно определить рабочее напряжение светодиодной ленты. Наиболее распространённые варианты – 12 В и 24 В. Указанное напряжение должно совпадать с выходным напряжением трансформатора. Несовпадение приведёт к снижению яркости или выходу ленты из строя.

Для расчёта тока потребуется информация о мощности ленты на один метр и её общей длине. Например, если мощность составляет 14,4 Вт/м, а длина – 5 метров, общая мощность будет:

• 14,4 Вт × 5 м = 72 Вт

Теперь рассчитываем необходимый ток:

• При 12 В: 72 Вт ÷ 12 В = 6 А
• При 24 В: 72 Вт ÷ 24 В = 3 А

Мощность трансформатора должна быть выше расчётной на 20–30% для надёжной работы и компенсации пусковых токов:

• Для 12 В – трансформатор минимум на 90 Вт
• Для 24 В – минимум на 90 Вт (также, так как мощность та же)

Если планируется подключение нескольких лент, расчёт ведётся по суммарной мощности. Учитывать нужно также длину проводов – при значительной длине рекомендуется использовать провода сечением не менее 1,5 мм², чтобы избежать потерь напряжения.

Разъёмы и провода: что использовать для надёжного соединения

Проводка между трансформатором и светодиодной лентой должна соответствовать по сечению потребляемой мощности. Для лент 12 В с потреблением до 4 А на 5 метров подойдёт медный провод сечением не менее 0,75 мм². При большем токе используйте 1,0–1,5 мм², чтобы исключить перегрев и падение напряжения.

Тип провода: многожильный медный провод в ПВХ-изоляции – оптимальный выбор для гибкости и надёжности. При установке в стеснённых условиях подойдут провода с силиконовой изоляцией – они устойчивы к перегибам и высоким температурам.

Соединения пайкой обеспечивают минимальное сопротивление и долговечность. После пайки изолируйте место термоусадочной трубкой с запасом по длине. Для быстрого монтажа допустимо применение винтовых клемм типа WAGO, но только при условии неподвижности соединения и исключения вибраций.

Разъёмы пригодны в случаях, когда требуется съёмное соединение. Используйте стандартные разъёмы 2.1×5.5 мм для подключения к блочным трансформаторам, только если ток не превышает 5 А. При больших нагрузках предпочтительны разъёмы XT30 или XT60 – они рассчитаны на ток до 30 и 60 А соответственно, обеспечивают плотный контакт и не перегреваются при длительной работе.

Полярность проверяйте мультиметром перед подключением: переполюсовка может повредить ленту. Маркируйте провода цветной термоусадкой – красный для «плюса», чёрный или синий для «минуса».

Подключение ленты к трансформатору: пошаговая инструкция

1. Определите рабочее напряжение ленты. Чаще всего используются 12 В или 24 В. Трансформатор должен строго соответствовать этому значению.

2. Рассчитайте суммарную мощность ленты. Умножьте потребление на метр (указано на упаковке, например, 14,4 Вт/м) на её длину. Трансформатор должен иметь запас не менее 20% от полученной мощности.

3. Подготовьте соединительные провода. Сечение кабеля подбирается с учётом тока: при мощности до 60 Вт и напряжении 12 В достаточно провода 2×0,75 мм². При большей длине или мощности увеличьте сечение.

4. Обесточьте линию питания. Подключение должно производиться только при отключённом питании.

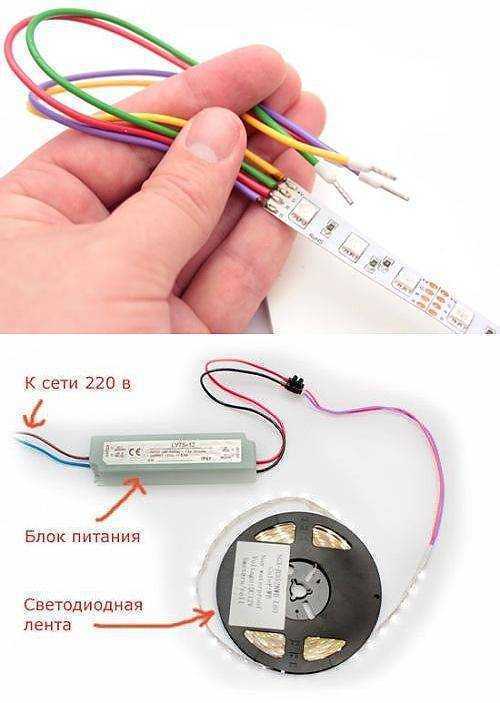

5. Соедините выход трансформатора с лентой. Обычно «+» трансформатора соединяется с красным проводом ленты, «–» – с чёрным. Если на ленте нет маркировки, используйте мультиметр для проверки полярности.

6. Зафиксируйте соединения. Используйте клеммные блоки, пайку с термоусадкой или винтовые соединители. Скрутки недопустимы – возможен перегрев и потеря контакта.

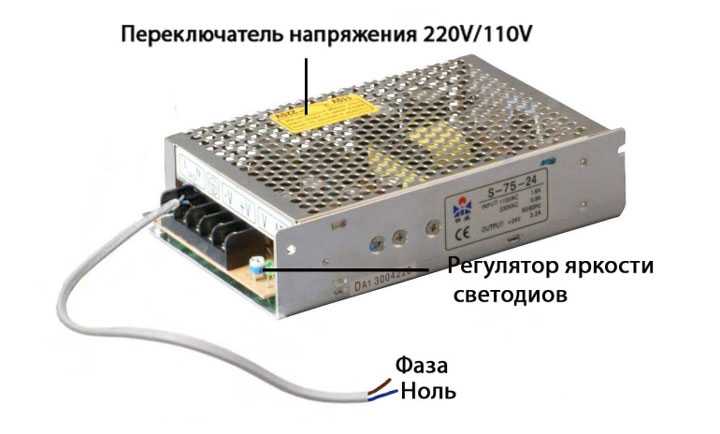

7. Подключите вход трансформатора к сети 220 В. Убедитесь, что сечение сетевого провода соответствует потребляемой мощности, минимум 2×0,75 мм² при мощности до 150 Вт.

8. Включите питание и проверьте работу ленты. При корректном подключении она должна загораться равномерно, без мерцания и перегрева трансформатора.

Особенности подключения нескольких лент к одному трансформатору

Перед подключением нескольких светодиодных лент к одному трансформатору необходимо точно рассчитать суммарную мощность нагрузки. Складываются все значения потребления в ваттах каждой ленты. К полученному числу добавляется 20–25% запаса.

• Если суммарная мощность превышает возможности трансформатора – требуется более мощный блок или деление нагрузки на несколько источников питания.
• Сечение провода подбирается с учётом длины и тока. Например, при токе до 5 А и длине до 5 метров подходит медный провод 1,5 мм². При большем токе или длине – 2,5 мм² и выше.

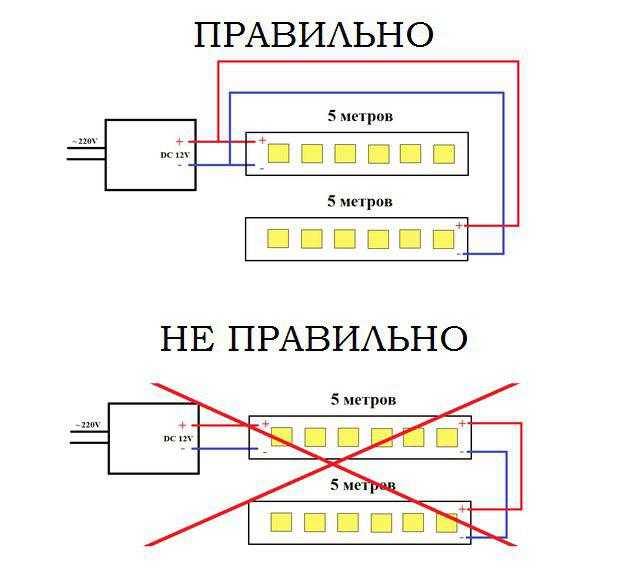

• Для длинных линий (более 5 м) рекомендуется дублировать питание с обеих сторон ленты или использовать промежуточную подачу напряжения.
• Недопустимо подключать 12 В и 24 В ленты одновременно к одному трансформатору – требуется разделение по типу напряжения.

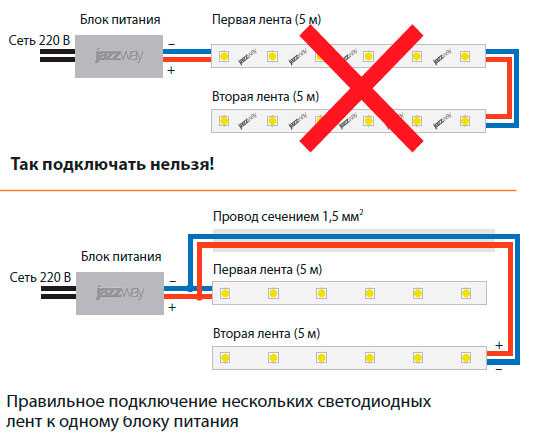

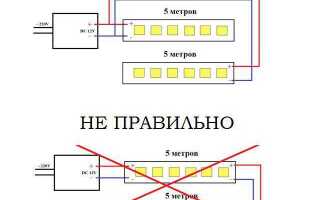

• Нельзя использовать последовательное соединение лент – оно вызовет неравномерное свечение и перегрузку первых участков.

Рекомендуется использовать клеммные колодки или распределительные коробки, а не скрутки. Это обеспечивает стабильность контакта и пожаробезопасность.

Защита от перегрева и короткого замыкания при подключении

Перегрев трансформатора и светодиодной ленты чаще всего возникает из-за превышения номинальной мощности или недостаточного охлаждения. Рекомендуется выбирать трансформатор с запасом мощности минимум 20% от общей нагрузки светодиодов. Это снижает риск перегрузки и перегрева.

Температура окружающей среды влияет на рабочий режим трансформатора. При установке учитывайте вентиляцию и отсутствие близости к нагревающимся элементам. Если монтаж производится в закрытом корпусе, установите дополнительное охлаждение – вентиляторы или радиаторы.

Для защиты от короткого замыкания обязательно используйте автоматические выключатели или предохранители с номиналом, соответствующим расчетному току нагрузки. Подбор по току должен учитывать стартовые токи и пусковые нагрузки, чтобы исключить ложные срабатывания.

При монтаже соблюдайте полярность подключения светодиодной ленты и трансформатора, чтобы предотвратить замыкания. Провода выбирайте с сечением, рассчитанным на максимальный ток, во избежание перегрева и оплавления изоляции.

Регулярный контроль целостности изоляции и состояния контактов снижает вероятность короткого замыкания. Используйте термодатчики или инфракрасные термометры для контроля температуры трансформатора при длительной работе.

Подключайте трансформатор через устройство плавного пуска или стабилизатор напряжения для предотвращения резких скачков, которые могут привести к повреждению светодиодной ленты и авариям.

Типовые ошибки при подключении и как их избежать

Ошибка №1 – неправильный выбор трансформатора по мощности. Светодиодная лента требует блок питания с запасом не менее 20% от суммарной мощности ленты. Если лента потребляет 24 Вт, трансформатор должен быть минимум на 30 Вт, иначе возможен перегрев и нестабильная работа.

Ошибка №2 – несоответствие выходного напряжения трансформатора и ленты. Для 12 В ленты нельзя использовать 24 В трансформатор и наоборот. Это приводит к быстрому выходу из строя светодиодов.

Ошибка №3 – игнорирование полярности при подключении. Светодиодные ленты чувствительны к правильному подключению «+» и «–». Перепутанная полярность обычно вызывает отсутствие свечения или повреждение элементов.

Ошибка №4 – использование длинных проводов без учета падения напряжения. При длине кабеля свыше 2–3 метров необходимо увеличивать сечение проводов или ставить усилители, чтобы избежать тусклости и мерцания.

Ошибка №5 – отсутствие защиты от короткого замыкания. Рекомендуется использовать предохранители или автоматические выключатели с соответствующим номиналом, чтобы предотвратить повреждение трансформатора и ленты.

Ошибка №6 – подключение трансформатора напрямую к сети без стабилизатора. В зонах с нестабильным напряжением необходим стабилизатор или ИБП, иначе оборудование быстро выходит из строя.

Ошибка №7 – соединение нескольких лент параллельно без правильного распределения нагрузки. Для длинных конструкций лучше делать питание от нескольких трансформаторов или использовать распределительные блоки.

Вопрос-ответ:

Как правильно выбрать трансформатор для светодиодной ленты?

При подборе трансформатора важно учитывать суммарную мощность светодиодной ленты и напряжение, на котором она работает. Обычно светодиодные ленты рассчитаны на 12 или 24 В, поэтому трансформатор должен выдавать соответствующее напряжение. Мощность трансформатора должна быть немного больше суммарной мощности ленты — примерно на 20–30% — чтобы избежать перегрузки и продлить срок службы оборудования.

Можно ли подключать светодиодную ленту напрямую к трансформатору без дополнительного контроллера?

Если лента одноцветная и рассчитана на постоянное напряжение, её можно подключить напрямую к трансформатору, который выдаёт нужное постоянное напряжение. Однако для RGB-лент или лент с возможностью изменения яркости требуется контроллер, который управляет цветами и режимами работы. Без такого контроллера лента будет работать только в одном режиме, без возможности управления.

Что произойдет, если подключить светодиодную ленту к трансформатору с неподходящим напряжением?

При подключении ленты к трансформатору с напряжением выше рекомендованного светодиоды могут перегореть или быстро выйти из строя из-за перегрева. Если напряжение будет ниже необходимого, лента не загорится или будет светить очень тускло. Чтобы избежать таких проблем, стоит тщательно проверять характеристики оборудования перед подключением.

Как правильно подключить несколько отрезков светодиодной ленты к одному трансформатору?

Несколько отрезков ленты подключают параллельно, чтобы обеспечить равномерное питание каждого участка. При этом суммарная мощность всех отрезков не должна превышать мощность трансформатора. Для длинных лент может потребоваться дополнительная проводка с подводом питания в нескольких точках, чтобы избежать падения напряжения и неравномерного свечения.

Какие меры безопасности нужно соблюдать при подключении трансформатора к светодиодной ленте?

Перед началом работы важно отключить питание и убедиться, что трансформатор соответствует характеристикам ленты. Все соединения должны быть надежно изолированы, чтобы исключить короткие замыкания. Также рекомендуется использовать предохранитель или автоматический выключатель в цепи питания для защиты от перегрузок и аварийных ситуаций. Соблюдение правил поможет избежать повреждений и повысит безопасность эксплуатации.
