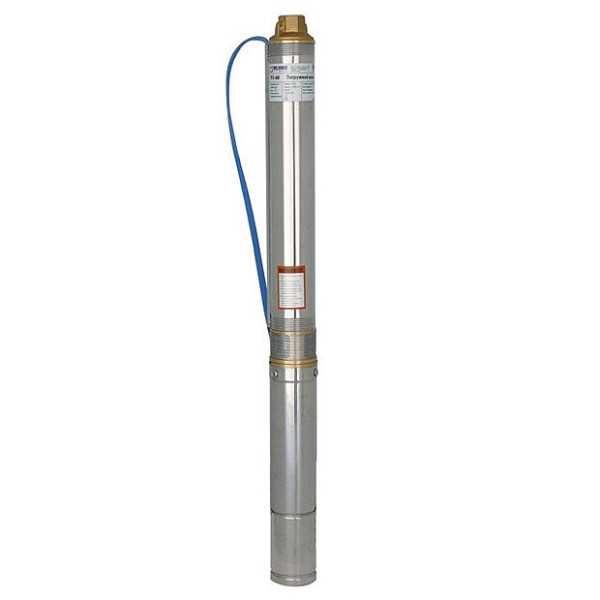

Как разобрать скважинный насос беламос

Скважинные насосы Беламос, включая популярные модели серии TF и XP, требуют планового технического обслуживания каждые 1,5–2 года эксплуатации. Одним из ключевых этапов является корректная разборка устройства. Неправильные действия могут привести к повреждению рабочих колес, короткому замыканию электродвигателя и нарушению герметичности корпуса.

Перед началом работ необходимо полностью отключить питание и аккуратно извлечь насос из обсадной трубы. Высота подъема, как правило, составляет 15–30 метров, поэтому потребуется подъемное оборудование или лебёдка. После извлечения следует очистить наружную поверхность корпуса от минеральных отложений, используя щетку с мягким ворсом и раствор лимонной кислоты (5–7% концентрации).

Разборка начинается с демонтажа верхнего фланца и снятия соединительной муфты. На большинстве моделей Беламос используются винты под шестигранник М5–М6. Для их отвинчивания необходим соответствующий ключ, желательно с Т-образной рукояткой для равномерного усилия. Далее следует аккуратное разделение корпуса на секции: верхняя часть с электродвигателем и нижняя с насосной частью. Обращайте внимание на прокладки и уплотнительные кольца – их износ часто приводит к снижению производительности и кавитации.

Важно: при извлечении вала не допускайте перекосов. Он фиксируется стопорным кольцом, которое следует снимать при помощи тонкого шила или съемника. Нарушение геометрии вала даже на доли миллиметра делает невозможным обратную сборку и нормальную работу насоса.

Перед повторной сборкой все детали рекомендуется обработать силиконовой смазкой, пригодной для контакта с питьевой водой. После сборки необходимо провести пробный запуск в ёмкости с водой, чтобы убедиться в отсутствии течей и посторонних шумов.

Подготовка инструмента и рабочей зоны перед разборкой насоса

Перед началом работ необходимо обеспечить полную готовность рабочей зоны и наличие всех инструментов, требуемых для разборки насоса Беламос. Неправильная подготовка может привести к повреждению узлов насоса или травмам.

• Выберите ровную, сухую и хорошо освещённую поверхность. Исключите контакт с влагой и грунтом.
• Убедитесь, что насос отключён от электропитания. Снимите клеммы с кабеля питания и проверьте отсутствие остаточного напряжения мультиметром.
• Подготовьте плотный чистый материал (например, ПВХ-плёнку) для размещения снятых деталей, чтобы избежать загрязнения и потери мелких элементов.
• Используйте перчатки с нескользящей поверхностью и защитные очки – металлические заусенцы при разборке корпуса встречаются часто.

1. Накидные ключи: размеры 10, 13, 17 мм – для откручивания гаек и винтов крепления корпуса и фланцев.
2. Шлицевая и крестовая отвертки – для демонтажа клеммных колодок и креплений электрооборудования.
3. Торцевые головки с трещоткой – для удобства работы в ограниченном пространстве.
4. Пассатижи и длинногубцы – для снятия стопорных колец и мелких деталей.
5. Штангенциркуль – для замера зазоров при последующей сборке.
6. Пластиковый молоток – для отделения прикипевших элементов без повреждений.
7. Лоток с маркировкой – для сортировки и хранения винтов, шайб, гаек по узлам.

После подготовки инструмента проверьте его состояние: отсутствие трещин, износа и загрязнений. Наличие исправного инструмента исключает вероятность повреждения деталей при демонтаже.

Отключение электропитания и демонтаж кабеля питания

Перед началом работ отключите автоматический выключатель, питающий скважинный насос Беламос. Убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра. Проверку проводите на клеммах, к которым подключен кабель питания насоса.

После подтверждения отсутствия напряжения снимите клеммную крышку блока управления или распределительной коробки. Запомните или зафиксируйте расположение проводов. Отсоедините фазные, нулевые и заземляющие жилы от клемм, используя отвертку соответствующего размера. Избегайте чрезмерного усилия, чтобы не повредить контакты.

Аккуратно извлеките кабель из сальникового ввода. При наличии герметика или уплотнителя освободите кабель, не нарушая герметичность корпуса. Если кабель проложен в трубе или гофре, освободите фиксирующие элементы и вытяните его до точки ввода в скважину.

Во избежание повреждений при последующем демонтаже насоса кабель необходимо смотать в кольца диаметром не менее 40 см и зафиксировать хомутами или изолентой. Не допускайте перегибов и острых углов. Отсоединённый и правильно подготовленный кабель упрощает дальнейшие работы по извлечению насоса из скважины.

Снятие обратного клапана и переходника на водопровод

Перед демонтажем отключите питание насоса и убедитесь в отсутствии давления в системе. Откройте ближайший водоразборный кран, чтобы сбросить остаточное давление.

Для снятия обратного клапана используйте разводной ключ или трубный ключ подходящего размера. Обратный клапан расположен на выходном патрубке насоса и может быть закручен с усилием. Придерживайте корпус насоса, чтобы избежать его проворота и повреждения кабеля.

После откручивания аккуратно извлеките клапан. Обратите внимание на наличие уплотнительных колец или фум-ленты – при повторной установке их следует заменить новыми. При обнаружении загрязнений или коррозии на клапане рекомендуется произвести его очистку или заменить деталь.

Переходник на водопровод обычно монтируется после обратного клапана. Его демонтаж осуществляется аналогичным способом. Используйте два ключа: один удерживает неподвижной резьбовую часть, второй откручивает переходник. Это исключает деформацию пластиковых или латунных элементов.

После снятия переходника проверьте резьбу на наличие повреждений. Любые трещины, сорванные витки или остатки герметика необходимо устранить перед сборкой.

Разборка корпуса насоса и извлечение рабочих колес

Перед началом разборки отключите насос от электросети и тщательно очистите его от загрязнений. Зафиксируйте насос в вертикальном положении. Используйте торцовый ключ подходящего размера для откручивания крепёжных болтов на стяжных шпильках корпуса.

Снимите верхнюю крышку корпуса. Обратите внимание на состояние уплотнительных колец – при наличии трещин или деформации замените их. После снятия крышки аккуратно демонтируйте диффузоры, располагающиеся между рабочими колёсами. Каждый диффузор фиксируется шлицевым соединением и может иметь упорные втулки – извлекайте их поочерёдно, не допуская перекосов.

Рабочие колёса в насосах Беламос закреплены на валу через шпонку. Используя съёмник, аккуратно сдвигайте каждое колесо вдоль оси, избегая приложения избыточного усилия, чтобы не повредить вал. Запрещается использовать ударные методы демонтажа. После извлечения проверьте колёса на наличие износа лопастей и механических повреждений. Изношенные элементы подлежат обязательной замене.

После демонтажа всех ступеней очистите вал и посадочные места от отложений и ржавчины. Не допускайте попадания абразивных частиц внутрь гидравлической части при повторной сборке.

Осмотр и очистка внутренних элементов от загрязнений

После разборки скважинного насоса Беламос необходимо тщательно осмотреть рабочее колесо, направляющие аппараты, сетчатый фильтр и внутренние стенки корпуса. На этих элементах чаще всего скапливаются известковые отложения, частицы песка и ила, способные снизить производительность и вызвать заклинивание ротора.

Сетчатый фильтр промывают под напором воды, используя мягкую щётку для удаления застрявших частиц. При наличии устойчивых отложений фильтр замачивают в растворе лимонной кислоты (50 г на 1 л тёплой воды) на 30 минут, затем повторно промывают.

Рабочее колесо и направляющие аппараты очищают с помощью пластикового шпателя и ветоши, уделяя внимание зазорам между лопастями. Механические повреждения, трещины и деформации – повод заменить элемент, так как балансировка нарушается даже при незначительных дефектах.

Внутренние стенки корпуса очищают от налёта путём обработки мягкой губкой с добавлением мыльного раствора. Следует избегать использования абразивов, чтобы не повредить антикоррозийное покрытие. После очистки все элементы тщательно просушиваются на воздухе, без применения нагревательных приборов.

Особое внимание уделяется торцевым уплотнениям: любые следы песка или ржавчины удаляются с максимальной осторожностью, без царапин. Проверяется герметичность уплотнительных колец – при подозрении на износ или потерю эластичности требуется их немедленная замена.

Диагностика износа подшипников и уплотнительных колец

При разборке скважинного насоса Беламос необходимо провести оценку состояния подшипников и уплотнительных колец. Эти элементы критически важны для работы насоса и чаще всего изнашиваются при длительной эксплуатации.

• Подшипники с признаками коррозии, раковин, трещин или задиров необходимо заменить. Даже незначительные повреждения приводят к повышенной вибрации и перегреву двигателя.
• Проверяйте люфт вала. Радиальный люфт более 0,1 мм указывает на критический износ подшипников. Осевой люфт также не должен превышать допуск, установленный производителем (обычно до 0,2 мм).
• Прокрутите вал вручную. Любое заедание или неравномерное вращение говорит о нарушении геометрии посадочных мест подшипников или повреждении самих подшипников.

• Уплотнительные кольца (манжеты) не должны иметь трещин, следов рассыхания, деформации или потертостей. Потеря эластичности – причина утечки жидкости и потери давления.
• Если кольцо легко сжимается пальцами и не восстанавливает форму – оно потеряло рабочие свойства.
• Следы отложения песка или известковых налётов в зоне уплотнений указывают на износ поверхности контакта. Такие кольца нужно заменять независимо от визуального состояния.

После диагностики обязательно промойте посадочные места подшипников и уплотнителей от загрязнений. Повторная установка изношенных элементов недопустима – это приведёт к преждевременному выходу насоса из строя.

Правильная последовательность сборки после разборки

1. Очистка и проверка деталей. Перед началом сборки тщательно очистите все компоненты от загрязнений и отложений. Особое внимание уделите корпусу насоса, валу и рабочим колесам. Проверьте отсутствие повреждений и износа, замените изношенные уплотнения и подшипники.

2. Установка рабочего колеса на вал. Наденьте рабочее колесо на вал, убедившись в плотном и ровном прилегании. При необходимости используйте пресс или специальные оправки для правильного позиционирования, избегая перекосов.

3. Монтаж уплотнительной камеры. Установите уплотнительную камеру, контролируя состояние сальников и прокладок. Используйте рекомендованный производителем смазочный материал для уплотнений, что снизит износ и предотвратит протечки.

4. Сборка корпуса насоса. Совместите части корпуса, аккуратно выровняв отверстия под крепеж. Затягивайте болты равномерно по диагонали с контролем усилия момента затяжки, чтобы избежать деформации корпуса и нарушения герметичности.

5. Проверка вращения вала. После сборки вручную проверните вал, он должен вращаться плавно без заеданий и посторонних шумов. Если ощущается сопротивление, разберите и выявите причину.

6. Установка защитных элементов и подключение к электродвигателю. Закрепите защитные кожухи и проконтролируйте состояние электрических соединений. Убедитесь в правильном положении насоса в системе перед повторным запуском.

Вопрос-ответ:

Какие инструменты необходимы для разборки скважинного насоса Беламос?

Для разбора скважинного насоса Беламос потребуются гаечные ключи различных размеров, отвертки, пассатижи, а также мягкий молоток для аккуратного снятия деталей. Рекомендуется иметь чистую тряпку и емкость для хранения мелких частей, чтобы избежать их потери во время работы.

Как правильно снять корпус насоса без повреждений?

Чтобы снять корпус насоса, сначала необходимо отключить электропитание и извлечь насос из скважины. Далее с помощью ключей аккуратно ослабьте крепежные элементы корпуса, стараясь не повредить резьбу и уплотнители. Если корпус не поддается, можно использовать мягкий молоток, осторожно постукивая по нему, чтобы избежать деформаций.

Какие типичные неисправности можно обнаружить при разборке насоса Беламос?

При разборке часто встречаются износ или повреждение рабочих колес, загрязнение фильтров и сальников, а также повреждения уплотнительных колец. Иногда можно обнаружить коррозию или следы попадания песка внутрь корпуса, что ухудшает работу насоса.

Какие меры предосторожности нужно соблюдать при разборке и последующей сборке насоса?

Важно работать на ровной поверхности с хорошим освещением. Следует избегать попадания грязи и пыли внутрь деталей, тщательно очищать все компоненты. При разборке аккуратно хранить мелкие части и уплотнители, чтобы не потерять их. Также нужно внимательно осмотреть все детали на наличие трещин и износа перед повторной сборкой.

Как правильно собрать насос после разборки, чтобы избежать протечек и повреждений?

При сборке необходимо проверить состояние уплотнительных колец и при необходимости заменить их. Все детали следует установить на свои места согласно последовательности разборки, плотно закручивая крепежные элементы. Следует контролировать равномерность затяжки, чтобы избежать перекосов. После сборки рекомендуется провести тестовый запуск насоса для проверки герметичности и работоспособности.
