Создание динамо машины для зарядки телефона требует понимания базовых принципов электромеханики и подбора подходящих компонентов. Ключевой элемент – электродвигатель постоянного тока, работающий в генераторном режиме. Для зарядки смартфона напряжение на выходе должно быть стабилизировано в пределах 5 В при токе не менее 1 А.
Оптимально использовать электродвигатель с номинальным напряжением 6–12 В и оборотами не ниже 2000 об/мин при ручном вращении. В качестве источника механической энергии можно применить велосипедную педаль, ручку или маховик. Для стабилизации выходного напряжения потребуется понижающий преобразователь (DC-DC buck converter), рассчитанный на вход до 20 В и выход 5 В 1–2 А.
Необходимо предусмотреть диод Шоттки (например, 1N5822) на выходе генератора для защиты от обратного тока. Выход преобразователя подключается к USB-разъему. Все соединения следует паять, чтобы избежать потерь и нагрева. Для увеличения производительности желательно установить конденсатор 470–1000 мкФ между выходом генератора и входом преобразователя.
Чтобы избежать скачков напряжения при резком изменении оборотов, рекомендуется дополнительно использовать стабилитрон на 6,8 В или ограничитель тока. Испытания проводят с нагрузкой, имитирующей потребление смартфона – резистором 5 Ом 5 Вт. Только после проверки можно подключать настоящий телефон через USB-кабель.
Выбор подходящего электромеханического генератора
Для зарядки телефона через динамо-машину потребуется генератор, способный выдавать стабильное напряжение 5 В при токе не менее 1 А. Оптимально использовать малогабаритный постоянный генератор с выходной мощностью от 5 до 10 Вт.
На практике хорошо подходят электромоторы с обратимым принципом действия, например, моторы постоянного тока из старых кассетных магнитофонов или CD-приводов. Они при вращении вручную способны генерировать до 6–9 В, чего достаточно для последующей стабилизации до USB-стандарта.
Желательно выбирать генератор с низкой стартовой нагрузкой и высоким КПД. Подшипники должны быть скольжения или шариковые – они обеспечивают меньший механический тормоз. Частота вращения, необходимая для выдачи 5 В, обычно составляет 1000–1500 об/мин, поэтому предпочтительны генераторы с высоким коэффициентом преобразования энергии при малых оборотах.
Для механического сопряжения с приводом (например, педаль, ручка, колесо) вал генератора должен иметь диаметр не менее 3 мм и возможность крепления шкива или звездочки. Важно учитывать устойчивость к перегреву: при длительной работе маломощные генераторы могут терять эффективность из-за роста внутреннего сопротивления.
Не следует использовать шаговые двигатели без дополнительной схемы выпрямления и сглаживания: они дают импульсный ток, непригодный для прямой зарядки. Также стоит избегать асинхронных генераторов – они требуют стабилизированного возбуждения и высокой скорости вращения.
Рекомендуемые модели: Mabuchi RF-500TB, Johnson HC683LG, или аналогичные моторы с номинальным напряжением 6–12 В и выходной мощностью от 5 Вт. Их легко найти в старой бытовой технике и применить без сложных переделок.
Определение необходимого выходного напряжения и силы тока
Для зарядки телефона оптимальное выходное напряжение динамо-машины должно составлять 5 В, что соответствует стандартному USB-выходу. Напряжение ниже 4,8 В не обеспечит стабильную зарядку, выше 5,5 В может повредить электронику устройства.
Сила тока напрямую влияет на скорость зарядки. Минимально необходимый ток – 500 мА для стандартной зарядки смартфона. Рекомендуется обеспечивать ток не менее 1 А, чтобы зарядка была эффективной и не вызывала перегрева генератора.
При расчёте динамо-машины учитывайте КПД устройства и потери в проводах, заложив запас по току около 20-30%. Например, чтобы получить 1 А на выходе, генератор должен выдавать около 1,2-1,3 А.
Для контроля выходных параметров используйте стабилизатор напряжения типа LM7805, который поддержит стабильные 5 В при токе до 1 А. Если планируется большая сила тока, применяйте DC-DC преобразователи с более высоким КПД.
Расчёт передаточного механизма для ручного привода
Передаточный механизм необходим для оптимизации частоты вращения ротора динамо-машины с учётом возможностей ручного привода. Цель – достичь оборотов генератора в диапазоне 1000–3000 об/мин при комфортной скорости вращения ручки 60–120 об/мин.
- Определите требуемое число оборотов генератора (n_ген). Для типичных динамо-машин это 1500 об/мин.
- Измерьте или задайте скорость вращения ручки (n_руч). Средний человек способен крутить ручку с частотой 80 об/мин без усталости.
- Вычислите передаточное отношение (i) по формуле:
i = n_ген / n_руч.
Для примера: i = 1500 / 80 = 18,75. - Выберите тип передачи (шестерни, ремень, цепь). Для компактности и точности рекомендуются зубчатые передачи.
- Рассчитайте диаметр ведущего и ведомого колес, если используется ременная или зубчатая передача, исходя из:
i = D_ведомого / D_ведущего. - Проверьте максимальный крутящий момент на ручке (M_руч), не превышающий 5 Н·м, чтобы избежать усталости.
- Расчётный крутящий момент на генераторе:
M_ген = M_руч / i.
Для i = 18,75 и M_руч = 5 Н·м: M_ген ≈ 0,27 Н·м, что подходит для большинства маломощных динамо-машин. - Учитывайте механические потери, увеличивая передаточное отношение на 10–15% для компенсации трения.
Оптимальный передаточный механизм для зарядки телефона обеспечит комфортную работу пользователя и стабильное напряжение на выходе генератора.
Сборка выпрямительного модуля на диодах
Для преобразования переменного напряжения динамо-машины в постоянное потребуется мостовой выпрямитель из четырех диодов. Рекомендуется использовать кремниевые диоды с обратным напряжением не менее 50 В и током не ниже 1 А, например, 1N4007.
Соедините диоды по схеме моста: аноды двух диодов подключите к выходу динамо, катоды остальных двух – также к выходу, но с противоположной полярностью. Выход постоянного напряжения снимается с соединений между анодами и катодами диагональных пар.
При монтаже учитывайте минимальные длины проводников и качественную пайку для уменьшения потерь. Диоды устанавливайте на небольшой радиатор при длительной работе, чтобы предотвратить перегрев и обеспечить стабильность работы модуля.

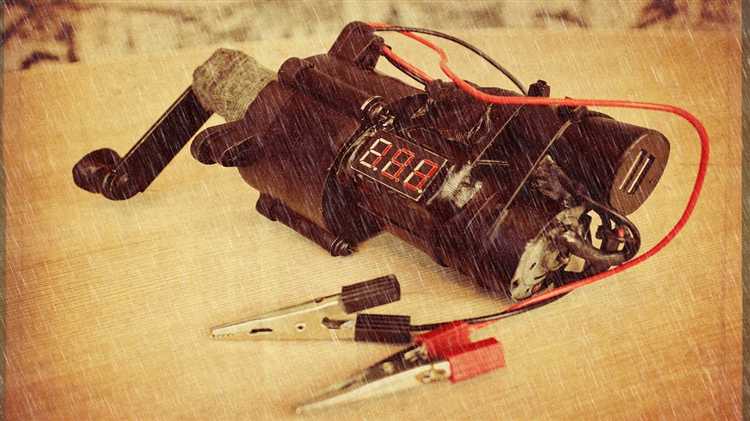

Стабилизация напряжения для зарядки через USB
Для корректной зарядки телефона через USB необходимо обеспечить стабильное напряжение 5 В ±5%. Напряжение динамо машины колеблется в зависимости от скорости вращения, что требует обязательного использования стабилизатора напряжения.
Оптимальным решением служит интегральный стабилизатор на основе микросхемы типа AMS1117-5.0 или аналогичного LDO (Low Dropout Regulator), способного стабилизировать напряжение при токах до 1 А. При токе выше 1 А рекомендуется использовать DC-DC преобразователь понижающего типа (buck converter) с функцией стабилизации.
Для защиты телефона и стабильной работы важно добавить конденсаторы фильтрации. На вход стабилизатора подключают электролитический конденсатор ёмкостью 100–220 мкФ, на выход – керамический 10–22 мкФ с малым ESR для сглаживания пульсаций.
Провода от динамо машины до стабилизатора должны быть максимально короткими и иметь сечение не менее 0,5 мм², чтобы снизить потери и падение напряжения.
Также рекомендуется включить диод Шоттки перед стабилизатором для защиты от обратной полярности и предотвращения саморазряда аккумулятора телефона через динамо машину.
Подключение выхода к телефону через адаптер
Для надежной зарядки телефона от динамо машины необходимо правильно подобрать и подключить адаптер, стабилизирующий напряжение и обеспечивающий совместимость с USB-устройствами.
Тип адаптера: предпочтительнее использовать готовый DC-DC конвертер с выходом 5 В и током не менее 1 А. Такие модули обеспечивают стабильное напряжение при изменяющейся частоте и амплитуде на выходе динамо машины.
Подключение: вход адаптера подключается к выходным клеммам динамо машины, соблюдая полярность. Для защиты от обратного тока рекомендуется установить диод на линии питания с минимальным падением напряжения, например, Schottky.
Выход адаптера: стандартный USB-A или micro-USB разъем, совместимый с зарядным кабелем телефона. При отсутствии готового разъема можно припаять кабель с соответствующим штекером.
Проверка параметров: перед подключением телефона измерьте напряжение и ток на выходе адаптера мультиметром и нагрузочным резистором, чтобы убедиться в стабильности и достаточности параметров.
Важно: избегайте прямого подключения телефона к выходу динамо машины без адаптера – нестабильное и повышенное напряжение может повредить аккумулятор или электронику устройства.

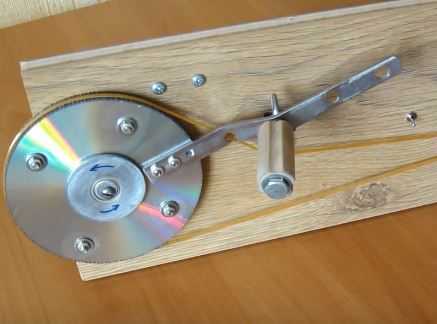

Проверка работоспособности и устранение возможных неисправностей
Для проверки динамо машины подключите мультиметр в режиме измерения постоянного напряжения к выходным клеммам. При вращении ротора частотой около 1000 об/мин напряжение должно достигать не менее 5 В. Если показания значительно ниже, проверьте качество контактов и целостность обмоток с помощью измерения сопротивления – оно должно быть в пределах 1–5 Ом в зависимости от конструкции.
Отсутствие напряжения при вращении указывает на возможный разрыв обмотки или повреждение диодного моста. Проверьте диоды на пробой, используя режим теста диодов мультиметра, они должны пропускать ток только в одном направлении. При неисправности замените диодный мост.
Если напряжение нестабильно или сильно пульсирует, проверьте качество механического соединения ротора и целостность щеток. Изношенные щетки снижают контакт и вызывают прерывания. При необходимости отшлифуйте контактные поверхности или замените щетки.
Перегрев корпуса свидетельствует о коротком замыкании в обмотках или недостаточном охлаждении. Измерьте сопротивление изоляции между обмотками и корпусом – оно должно быть выше 1 Мом. При снижении изоляции выполните перемотку или замену изоляционного слоя.
Для точной диагностики подключите нагрузку, имитирующую зарядное устройство с сопротивлением около 5 Ом, и измерьте напряжение под нагрузкой. Если оно падает ниже 4 В при 1000 об/мин, увеличьте скорость вращения или улучшите магнитную систему.
Вопрос-ответ:
Какие материалы и детали нужны для сборки динамо-машины, чтобы зарядить телефон?
Для сборки динамо-машины потребуются: небольшой электромотор постоянного тока или генератор, провода с изоляцией, диод для выпрямления тока, конденсатор для сглаживания пульсаций, USB-разъем для подключения телефона, а также корпус или основа для крепления всех элементов. Не помешают инструменты — паяльник, отвертки, изолента и, возможно, мультицет для проверки напряжения.
Как правильно подключить генератор к телефону, чтобы не повредить устройство?
Важно использовать диод, который защитит телефон от обратного тока, а также стабилизировать напряжение с помощью конденсатора. Генератор должен выдавать напряжение около 5 вольт, подходящее для зарядки через USB. Прямое подключение без выпрямления и стабилизации может привести к скачкам напряжения, что негативно скажется на аккумуляторе телефона.
Можно ли использовать динамо-машину, собранную своими руками, для зарядки любого телефона?
Собранная динамо-машина подойдет для зарядки большинства современных телефонов, если её параметры совпадают с требованиями зарядки устройства. Важно проверить выходное напряжение и силу тока — обычно это около 5 В и минимум 500 мА. Для смартфонов с поддержкой быстрой зарядки могут потребоваться дополнительные компоненты и настройки.
Как увеличить эффективность динамо-машины, чтобы зарядка происходила быстрее?
Увеличить эффективность можно несколькими способами: использовать более мощный генератор, минимизировать сопротивление проводов, улучшить качество контактов и обеспечить стабильное вращение ротора с достаточной скоростью. Также полезно добавить накопительный элемент, например, аккумулятор или конденсатор большей ёмкости, чтобы накопить заряд и подать его равномерно.
Какие ошибки часто допускают при сборке динамо-машины и как их избежать?
Частые ошибки включают неправильное подключение диода, что приводит к короткому замыканию, использование неподходящих по напряжению компонентов, а также слабое крепление деталей, вызывающее нестабильную работу. Чтобы избежать проблем, следует внимательно проверять схему перед пайкой, использовать подходящие материалы и проводить тестирование на разных этапах сборки.
Какие основные компоненты нужны для сборки динамо машины, которая сможет зарядить телефон?
Для создания динамо машины потребуется ротор с магнитами, статора с катушками из медного провода, вал для вращения, диодный мост для выпрямления тока и аккумулятор или конденсатор для накопления энергии. Кроме того, понадобится корпус для крепления всех элементов и механический привод, например, ручка или колесо, чтобы вращать ротор и генерировать электричество.
