Переделка старого велосипеда в электрический с помощью шуруповерта – это не просто эксперимент, а доступный способ создать полноценное средство передвижения для города или дачи. При наличии базового набора инструментов, старого шуруповерта с напряжением от 18 В и прямыми руками можно получить транспорт с тяговыми характеристиками, подходящими для движения со скоростью до 25 км/ч.
Главный элемент системы – двигатель из шуруповерта. Лучше выбирать модели с редуктором и высоким крутящим моментом. Подойдут моторы от брендов Makita, DeWalt, Bosch. Желательно, чтобы редуктор был металлическим, а не пластиковым. Аккумулятор должен быть литий-ионным, не менее 4 А·ч, с рабочим напряжением от 18 до 20 В. Для увеличения пробега стоит рассмотреть подключение параллельно двух батарей одинаковой емкости.

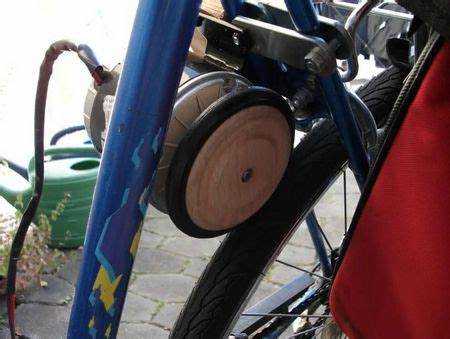

Передача крутящего момента с мотора на колесо реализуется через цепную или фрикционную передачу. Оптимальный вариант – установка дополнительной звездочки на заднее колесо и соединение её цепью с валом двигателя. Важно обеспечить жесткое крепление мотора на раме или багажнике, используя металлические кронштейны или сварку. Для управления скоростью подойдет штатный регулятор от шуруповерта или отдельно купленный ШИМ-контроллер.
Система запуска должна включать кнопку включения/выключения, термозащиту и предохранитель на 20–30 А. Все провода обязаны иметь сечение не менее 2,5 мм². Для удобства и безопасности необходимо продумать корпус для батареи и электроники – подойдут водонепроницаемые боксы из ABS-пластика.
Такой подход позволяет за 3–5 тысяч рублей получить рабочий электровелосипед, способный преодолевать до 10–15 км на одном заряде и справляться с легкими подъемами. Главное – точно рассчитать вес, центр тяжести и крепления, чтобы конструкция была стабильной и безопасной в движении.
Выбор подходящего шуруповерта и его характеристик
Основной элемент самодельного электровелосипеда – двигатель. В данной конструкции его роль выполняет шуруповерт. От его характеристик зависит эффективность, скорость и запас хода велосипеда.
- Тип питания: Подходят шуруповерты на 18–24 В. Оптимальный выбор – 24 В, так как он обеспечивает большую мощность без существенного увеличения веса.
- Тип двигателя: Только модели с коллекторным электродвигателем постоянного тока. Бесщёточные двигатели (BLDC) требуют контроллера и сложнее в интеграции.
- Крутящий момент: Минимум 30 Н·м. Чем выше, тем лучше для старта с места и преодоления подъёмов.
- Обороты на холостом ходу: Желательно от 1200 до 1800 об/мин. Ниже – недостаточно скорости, выше – чрезмерный перегрев и нагрузка на редуктор.
- Редуктор: Только планетарный металлический. Пластиковые быстро выходят из строя при длительной нагрузке.
- Фиксация патрона: Обязателен быстросъёмный механизм или шестигранник. Это упрощает крепление к передаточному узлу (цепь, шкив и пр.).
- Система охлаждения: Желательно наличие вентиляционных отверстий. Некоторые модели допускают установку дополнительного кулера.
Также важно, чтобы корпус был разборным – для доступа к щеткам, подключения питания и обслуживания. Предпочтение стоит отдавать проверенным брендам, таким как Makita, DeWalt, Bosch – у них выше надёжность и доступность запчастей.
Определение типа велосипеда и совместимости с приводом
Перед установкой привода из шуруповёрта необходимо точно определить тип велосипеда, поскольку от этого зависит выбор креплений, эффективности передачи усилия и надёжности конструкции.
- Горный велосипед (MTB) – предпочтительный вариант. Имеет прочную раму, достаточное пространство для установки батареи и редуктора. Задние втулки часто оснащены звёздочками, с которыми легко интегрировать самодельный привод.
- Городской велосипед – подойдёт только при наличии прочной стальной рамы. Ограниченная ширина вилки и отсутствие амортизации могут стать проблемой при установке моторного блока.
- Складной велосипед – не рекомендуется. Узкая геометрия, слабая рама и нестандартные узлы делают установку мотора крайне сложной.
Ключевые параметры совместимости с приводом:
- Тип задней втулки: Идеально – с резьбой под трещотку. Это позволяет использовать переделанную звёздочку шуруповёрта для передачи крутящего момента напрямую на цепь.
- Диаметр рамы в точке крепления: Шуруповёртовый редуктор можно закрепить хомутами только при диаметре трубы от 28 до 36 мм. Важно проверить, есть ли на раме свободный участок без мешающих тросиков и креплений.
- Место для аккумулятора: Требуется минимум 20×10 см на нижней трубе рамы или под седлом. Желательно – ближе к центру тяжести для баланса.
- Пространство у каретки: Необходимо минимум 5 см между шатунами и рамой для размещения приводной звёздочки и цепи. При меньшем расстоянии возможны заедания.
- Тип тормозов: Ободные тормоза упрощают установку, дисковые потребуют большей точности при выравнивании привода, чтобы не мешать работе суппорта.
Если рама алюминиевая – крепление должно быть без сверления. Для стальных рам допустимо применение хомутов с винтовым прижимом. Исключите велосипеды с карбоновой рамой – хрупкий материал не выдерживает нагрузок от мотора.

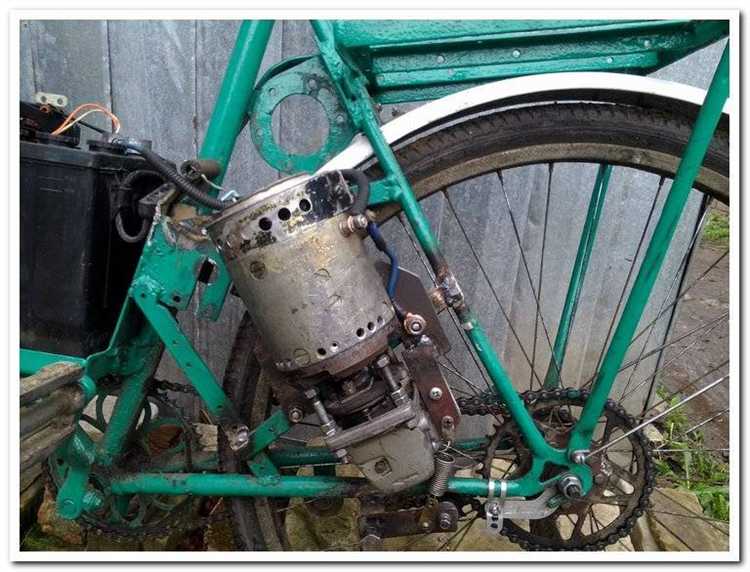

Подготовка моторной части из шуруповерта
Срежьте пластиковые элементы, мешающие установке в корпус велосипеда. Проверьте зацепление шестерен редуктора. При износе замените шестерни – стандартные пластиковые быстро выходят из строя под нагрузкой. Лучше использовать стальные аналоги.
Закрепите роторный вал двигателя в патроне шуруповерта с использованием переходной втулки или муфты, подходящей под диаметр оси велосипедного колеса. Если необходимо, изготовьте проставку на 3D-принтере или выточите на токарном станке.
Обратите внимание на систему охлаждения. Штатное охлаждение шуруповерта не рассчитано на длительную нагрузку. Просверлите вентиляционные отверстия в корпусе редуктора или установите малогабаритный кулер на 12 В для обдува мотора.
Выведите провода питания на внешнюю сторону, оставив запас длины для подключения к контроллеру. Изолируйте соединения термоусадкой или тканевой изолентой, исключив люфты и короткие замыкания.
Перед установкой на велосипед протестируйте двигатель на холостом ходу. При появлении запаха гари, искрения или перегрева остановите проверку и устраните дефекты.
Передача крутящего момента на колесо велосипеда
Для эффективной передачи крутящего момента от двигателя шуруповёрта на колесо велосипеда необходимо реализовать надёжную механическую связь. Наиболее практичный вариант – использование цепной передачи, обеспечивающей высокий КПД и минимальные потери.
Шуруповёрт оснащается звездочкой, соответствующей типу велосипедной цепи (обычно шаг 1/2″). Для монтажа звездочки на шпиндель редуктора рекомендуется использовать переходную муфту или токарную втулку, зафиксированную шпонкой и стопорным винтом. Надёжность фиксации критична: при прокручивании посадки крутящий момент теряется.
На заднем колесе монтируется ведомая звездочка. Оптимально использовать многозвездочную втулку с возможностью установки дополнительной звезды, либо крепить её непосредственно к спицам через фланцевый адаптер. Важно соблюсти соосность, чтобы избежать лишнего трения и износа цепи.
Передаточное число подбирается в зависимости от оборотов шуруповёрта и требуемой скорости. При редукторе 1:20 и 1200 об/мин на выходе получаем 60 об/мин, что требует ведомой звезды с в 2–3 раза большим числом зубьев, чем ведущая, для комфортного старта и тяги на подъёмах.
Для натяжения цепи применяется роликовый натяжитель или регулируется положение двигателя на раме. Излишнее натяжение ведёт к износу, слабое – к соскальзыванию. Регулировка производится под нагрузкой для точной настройки.
При выборе цепи предпочтительны усиленные модели BMX-класса, рассчитанные на высокие нагрузки. Смазка цепи обязательна для предотвращения коррозии и поддержания ресурса.

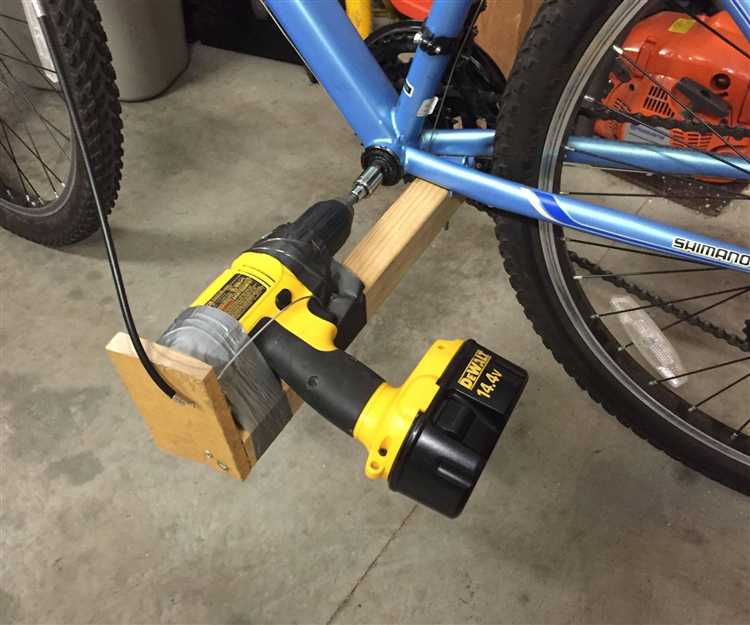

Организация крепления мотора к велосипедной раме
Корпус шуруповёрта разбирается, извлекается двигатель с редуктором. Для крепления используется стальная или алюминиевая монтажная пластина толщиной не менее 3 мм. Пластина формируется под контур двигателя и снабжается отверстиями для болтов М6 с гайками и шайбами. В местах соприкосновения с рамой рекомендуется использовать резиновые прокладки для амортизации вибрации и предотвращения повреждений лакокрасочного покрытия.
Крепление осуществляется хомутами с прорезиненной поверхностью или перфорированными металлическими лентами. Надёжность соединения проверяется путём нагрузки на ось двигателя: не должно быть люфта или смещений. При необходимости добавляется вторая пластина с противоположной стороны трубы рамы для равномерного зажима. Болты фиксируются гайками с нейлоновыми вставками во избежание самопроизвольного откручивания.
При установке важно предусмотреть направление вращения двигателя и доступ к патрону или выходному валу для дальнейшего соединения с приводом колеса. В случае использования цепной передачи вал мотора совмещается с ведомой звездой через промежуточную муфту или втулку с шпоночным соединением.

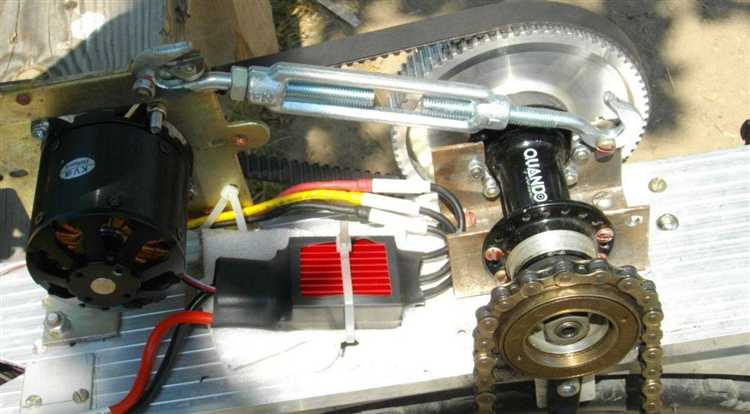

Подключение аккумулятора и размещение элементов питания
Подключение аккумулятора осуществляется напрямую к контроллеру мотора, используя толстые медные провода с сечением не менее 2,5 мм², чтобы минимизировать падение напряжения и нагрев. Обязательно установите предохранитель с током срабатывания на 15–20 % выше максимального потребления двигателя для защиты цепи. Контакты необходимо припаять или использовать надежные клеммы с хорошим контактом и механической фиксацией.
Расположение аккумулятора должно исключать воздействие влаги и вибраций. Чаще всего его фиксируют в специально изготовленном кейсе на раме, с применением амортизирующих вставок из поролона или резины. Крепление должно быть жестким, чтобы предотвратить смещение при езде. Также рекомендуется разместить аккумулятор максимально низко, чтобы не повышать центр тяжести велосипеда.
Для удобства эксплуатации и безопасности целесообразно предусмотреть разъем для зарядки вне корпуса аккумулятора, а также кнопку включения питания с индикатором заряда. Все провода следует закрепить пластиковыми хомутами вдоль рамы, избегая их перетирания и попадания в вращающиеся части.
Установка системы управления и дроссельной ручки
Для управления электровелосипедом потребуется контроллер с входом для дроссельной ручки и возможность подключения аккумулятора и мотора шуруповерта. Оптимально использовать контроллер с напряжением 24-36 В и силой тока не менее 15 А, чтобы обеспечить стабильную работу двигателя.
Дроссельную ручку выбирайте с аналоговым выходом 0-5 В, подходящим под контроллер. Устанавливайте её на руле, обычно справа, на удобной для большого пальца позиции, чтобы минимизировать нагрузку при управлении.
Подключение дросселя требует правильного соединения трёх проводов: питание +5 В, масса и сигнальный провод. Контроллер должен считывать напряжение сигнала для регулировки мощности мотора. Используйте качественные разъёмы для надёжности и предотвращения окисления контактов.
Рекомендуется закрепить контроллер в герметичном корпусе, чтобы избежать попадания влаги и пыли, а также разместить его вблизи аккумулятора для сокращения длины проводов и снижения потерь напряжения.
После установки подключите аккумулятор, мотор и дроссель к контроллеру согласно схеме производителя. Перед первым запуском проверьте сопротивление и отсутствие короткого замыкания. Настройте минимальный и максимальный порог сигнала дросселя в контроллере для плавного старта и безопасного ограничения скорости.
Проверка работоспособности и настройка системы
После сборки электровелосипеда из шуруповерта необходимо выполнить точную проверку работы всех компонентов. В первую очередь подключите аккумулятор и проверьте стабильность напряжения на контактах контроллера – оно должно соответствовать номиналу шуруповерта (обычно 12-18 В). При отклонениях свыше 0,5 В требуется проверка соединений и состояния аккумулятора.
Тест мотора: плавно включите газ (триггер или ручку управления) и прослушайте работу электродвигателя. Отсутствие посторонних шумов, равномерное вращение и отсутствие перегрева в первые 2-3 минуты – признаки правильной работы. Если мотор дергается или греется, проверьте обмотки на замыкание и качество пайки разъемов.
Калибровка контроллера: при наличии настройки чувствительности газа через микроконтроллер или аналогичные устройства установите минимальное и максимальное значения PWM, чтобы исключить самопроизвольное вращение колеса и обеспечить плавный разгон.
Проверка тормозной системы обязательна: при подключении датчика тормоза мотор должен немедленно отключаться. Это предотвращает несчастные случаи и повышает безопасность.
Оптимальная регулировка передачи крутящего момента достигается подбором передаточного числа редуктора шуруповерта и диаметра ведущей звезды. Проверьте, чтобы при старте не было пробуксовки цепи и двигатель не работал на пределе мощности более 10 секунд.
Для диагностики напряжения и силы тока используйте мультиметр или USB-осциллограф, подключенный к выходу контроллера. Пиковый ток не должен превышать заявленные параметры шуруповерта, иначе система перегрузится и выйдет из строя.
Вопрос-ответ:
Какие детали шуруповерта понадобятся для создания электровелосипеда?
Для сборки электровелосипеда из шуруповерта обычно используют электродвигатель и аккумулятор. Мотор берут из шуруповерта, чаще всего это мотор постоянного тока, подходящий по мощности. Аккумулятор можно использовать штатный от шуруповерта, но лучше подобрать более ёмкий и напряжением около 24 В. Также потребуется контроллер для управления двигателем и комплект проводов для подключения. Важно проверить, что все компоненты совместимы по напряжению и току.
Какие сложности могут возникнуть при установке двигателя шуруповерта на велосипед?
Главной сложностью становится механическое крепление мотора к раме велосипеда, так как двигатель и редуктор шуруповерта не предназначены для прямого использования в велотранспорте. Нужно придумать надежный крепеж, который не повредит раму и выдержит нагрузки. Также важно обеспечить правильную передачу вращения от двигателя к колесу, часто используют цепь или ремень с дополнительными шкивами. Кроме того, придется решить вопрос с защитой проводов и управлением скоростью, чтобы велосипед был удобен и безопасен в эксплуатации.
Нужно ли модифицировать аккумулятор от шуруповерта для использования на электровелосипеде?
Аккумулятор от шуруповерта обычно рассчитан на короткие нагрузки и может быстро разряжаться при использовании на велосипеде. Если планируется длительная поездка, рекомендуется увеличить емкость батареи, соединив несколько элементов последовательно или параллельно. Кроме того, важно убедиться, что аккумулятор может выдерживать токи, требуемые для мотора при движении. Иногда используют специальные батареи на литий-ионных или литий-полимерных элементах, которые легче и обладают большей емкостью по сравнению с обычными батареями шуруповерта.
Как управлять скоростью электровелосипеда, собранного из шуруповерта?
Скорость регулируется с помощью контроллера, который управляет подачей тока на двигатель. В простых вариантах можно использовать переключатель с несколькими ступенями мощности или регулятор напряжения. Если хочется более плавного и удобного управления, применяют специализированный контроллер с ручкой газа (троттлом). Важно правильно подобрать контроллер, совместимый с двигателем и аккумулятором, чтобы избежать перегрузок и обеспечить плавный разгон и торможение.
