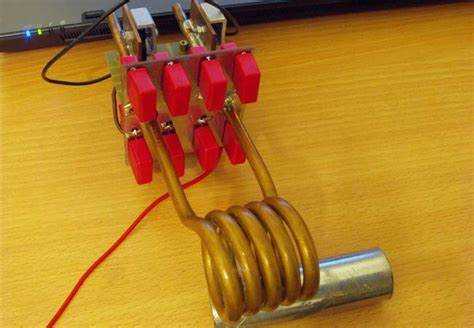

Как сделать индукционный нагреватель своими руками

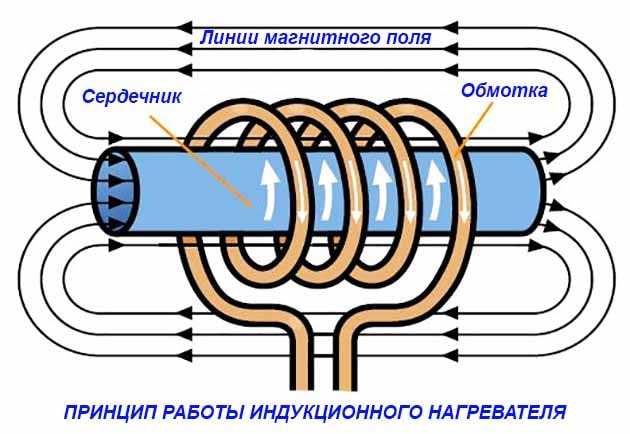

Индукционные нагреватели – это устройства, которые используют магнитное поле для эффективного нагрева материалов. Они находят применение в различных областях, включая сварку, закалку, плавку и даже в быту для нагрева посуды. Возможность собрать такой прибор самостоятельно открывает доступ к технологии, которая ранее была доступна только в промышленности. Однако, для успешной сборки необходимо учитывать ряд технических аспектов.

Для начала, стоит обратить внимание на основной компонент индукционного нагревателя – индукционную катушку. Она служит для создания переменного магнитного поля, которое и вызывает нагрев объекта. Катушку нужно изготовить из медной проволоки, при этом её форма и размер должны точно соответствовать нуждам вашего проекта. Важно помнить, что диаметр проволоки, её количество витков и расстояние между ними напрямую влияют на эффективность работы устройства.

Не менее важным элементом является источник питания. Для индукционного нагревателя требуется источник постоянного тока, который будет генерировать высокочастотное переменное напряжение. Это достигается с помощью мощного инвертора, который преобразует постоянный ток в переменный, а также контролирует частоту. Выбор компонента с нужными характеристиками определяет стабильность работы устройства, его мощность и, в итоге, эффективность нагрева.

Кроме того, необходимо учесть системы охлаждения. Индукционные нагреватели выделяют большое количество тепла, особенно при длительной работе, поэтому система охлаждения должна быть эффективной. Обычно для этой цели используют водяное или воздушное охлаждение, в зависимости от мощности устройства. Важно правильно рассчитать размеры радиаторов и потоки охлаждающей жидкости или воздуха, чтобы избежать перегрева компонентов.

Процесс сборки индукционного нагревателя своими руками требует тщательной подготовки и внимательности к деталям. Ошибки на этапе выбора компонентов или неверное подключение элементов могут привести к значительным потерям мощности или поломке устройства. Поэтому перед началом работы важно ознакомиться с принципами работы индукционного нагревателя и изучить схемы, которые помогут вам собрать эффективный и безопасный прибор.

Выбор подходящих материалов для сборки индукционного нагревателя

1. Индукционная катушка – одна из самых важных частей устройства. Для катушки используется медь, благодаря её высокой проводимости и хорошей термостойкости. Лучший выбор – медная проволока с покрытием из лака или эмали, что предотвращает короткие замыкания между витками. Диаметр проволоки зависит от мощности нагревателя, но для небольших устройств достаточно проволоки диаметром 1-2 мм.

2. Ядро катушки – не всегда необходимо, но при необходимости его использование повышает эффективность. Для магнитопровода выбирают ферритовые или железные пластины. Феррит обладает низким сопротивлением, что минимизирует потери энергии, но его выбор зависит от частоты работы устройства. Для более высоких частот предпочтительнее использовать феррит, а для низких – железо с хорошими магнитными свойствами.

3. Электронные компоненты – для работы схемы индукционного нагревателя необходимы мощные транзисторы или тиристоры, такие как IGBT или MOSFET. Эти элементы должны быть способны выдерживать большие токи и напряжения. Также потребуется диод, способный работать в условиях высокой частоты и мощности. Обратите внимание на теплоотводы: мощные транзисторы нагреваются, и для их охлаждения нужны радиаторы.

4. Источник питания – важнейший элемент, от которого зависит стабильность работы устройства. Для небольших нагревателей можно использовать импульсные блоки питания с выходным напряжением 12-24 В, а для мощных моделей потребуется трансформатор с выходом в несколько сотен вольт. Обратите внимание на мощность блока питания, она должна быть выше максимальной потребности устройства на 20-30%.

5. Корпус и охлаждение – для защиты всех компонентов от внешних воздействий и перегрева нужно использовать качественные материалы для корпуса. Обычно применяются алюминиевые или стальные корпуса с хорошими теплоотводными свойствами. Важен и активный теплоотвод: вентиляторы или системы жидкостного охлаждения для мощных нагревателей.

6. Кабели и соединения – для соединения всех компонентов выбираются кабели с хорошей изоляцией, способные выдерживать большие токи. Для меди и алюминия лучше использовать соединения с припоями, что позволяет избежать перегрева и окисления контактов.

Все материалы должны быть выбраны с учетом максимальных температурных режимов и характеристик работы индукционного нагревателя. Соблюдение правильной комплектации компонентов обеспечит стабильную и эффективную работу устройства.

Как рассчитать параметры индуктора для нагревателя

Основные параметры индуктора индукционного нагревателя, которые необходимо рассчитать, включают его индуктивность, число витков, диаметр провода и рабочую частоту. Эти параметры напрямую влияют на эффективность нагрева и долговечность устройства.

Для расчета индуктивности индуктора можно воспользоваться формулой Лоренца для катушки с воздушным сердечником:

L = (μ₀ * N² * A) / l,

где L – индуктивность, μ₀ – магнитная проницаемость вакуума (4π × 10⁻⁷ Гн/м), N – количество витков, A – площадь поперечного сечения катушки, l – длина катушки.

При выборе числа витков необходимо учесть, что оно влияет на сопротивление катушки, что, в свою очередь, сказывается на токе в цепи. Чем больше витков, тем выше индуктивность и сопротивление, что может привести к избыточному нагреву или перегрузке цепи. Оптимальное количество витков зависит от требуемой мощности и рабочих характеристик нагревателя.

Диаметр провода должен быть выбран таким образом, чтобы он выдерживал максимальный ток, не перегреваясь. Обычно для индуктора выбирают провод с диаметром от 1 до 5 мм, в зависимости от мощности устройства. Чем толще провод, тем меньше сопротивление, что позволяет улучшить эффективность работы устройства. Важно также учитывать, что слишком толстый провод снижает гибкость катушки, что усложняет ее изготовление.

Рабочая частота индукционного нагревателя зависит от типа материала, который нужно нагревать. Для легких металлов, таких как алюминий, частота может быть в пределах 50–100 кГц, а для более тяжелых материалов, например, для стали, оптимальная частота будет составлять 20–30 кГц. Частота влияет на глубину проникновения тока в материал, а следовательно, на эффективность нагрева. Высокая частота уменьшает глубину проникновения, что может быть полезно для быстрого нагрева тонких слоев материала, но для более толстых объектов потребуется низкая частота.

При проектировании индуктора также стоит учесть геометрию катушки. Она должна быть спроектирована таким образом, чтобы обеспечить равномерное распределение тока по всей поверхности материала. Обычно используют катушки с круглым или квадратным сечением. Круглая форма обеспечивает лучшее распределение магнитного поля, но квадратная форма может быть более удобной для определенных конструкций и ограничений по пространству.

Также важно учитывать термостойкость изоляции провода, которая должна выдерживать рабочую температуру без потери своих изоляционных свойств. В зависимости от мощности устройства, температура катушки может достигать высоких значений, что требует использования качественной изоляции, такой как полиэстер или стеклоткань.

Подключение источника питания к индукционному нагревателю

Для правильной работы индукционного нагревателя требуется стабильное и мощное питание, соответствующее характеристикам устройства. Подключение источника питания должно обеспечивать нужное напряжение и ток для корректной работы силовых компонентов системы, таких как транзисторы, диоды и преобразователи частоты.

Основные параметры источника питания для индукционного нагревателя зависят от мощности устройства и используемой схемы. Чаще всего индукционные нагреватели работают на переменном токе с напряжением от 220 В до 380 В, однако существуют модели, которые используют постоянный ток.

При подключении источника питания следует учитывать следующие моменты:

Напряжение питания: Оно должно соответствовать номинальному напряжению, указанному в технических характеристиках устройства. Низкое или слишком высокое напряжение может привести к неэффективной работе или повреждению компонентов.
Мощность источника: Источник питания должен быть способен обеспечивать необходимую мощность для работы индукционного нагревателя. Обычно мощность источника питания на 20-30% больше максимальной мощности нагревателя.
Тип подключения: Если используется источник переменного тока, то подключение производится через трансформатор, чтобы обеспечить нужную частоту и напряжение. Для постоянного тока нужно использовать стабилизатор или преобразователь напряжения.
Качество подключения: Подключение проводов должно быть выполнено с учетом проводимости, чтобы избежать перегрева проводников. Используйте качественные клеммные соединения и обеспечьте надежную изоляцию.

Подключение источника питания к индукционному нагревателю можно осуществить несколькими способами, в зависимости от конфигурации и сложности схемы. Однако важно следить за правильностью всех соединений, чтобы избежать коротких замыканий и перегрева.

Для подключения можно использовать следующие компоненты:

Автоматические выключатели: для защиты от коротких замыканий и перегрузок.
Диоды и конденсаторы: для сглаживания пульсаций и улучшения стабильности работы источника питания.
Реле: для включения и отключения источника питания в зависимости от состояния устройства.

Кроме того, важно использовать качественные проводники с достаточной проводимостью и правильной длиной, чтобы избежать потерь мощности и перегрева.

После подключения источника питания необходимо проверить правильность работы системы. Для этого следует измерить напряжение на выходных клеммах устройства и убедиться, что оно соответствует номинальным значениям. Также стоит проверить работу устройства на различных режимах нагрузки, чтобы убедиться в стабильности работы системы.

Монтаж системы охлаждения для индукционного нагревателя

Для эффективной работы индукционного нагревателя необходима качественная система охлаждения, которая предотвращает перегрев компонентов и обеспечивает стабильную работу устройства в долгосрочной перспективе. Важно правильно выбрать тип охлаждения и грамотно установить все элементы системы.

Основными элементами системы охлаждения являются радиаторы, насосы, трубопроводы и теплоотводящие элементы. Система охлаждения может быть как воздушной, так и жидкостной. При проектировании важно учитывать мощность нагревателя и требования к температурному режиму компонентов.

Жидкостное охлаждение является более эффективным, так как позволяет быстро отводить большое количество тепла. Для этого используется охлаждающая жидкость, которая циркулирует через специальные трубки и радиаторы. Охлаждающая жидкость должна обладать высокой теплоотводящей способностью и хорошей стабильностью при высоких температурах, например, смесь воды и антифриза.

Для монтажа системы жидкостного охлаждения следует правильно подобрать насос, который будет обеспечивать стабильную циркуляцию жидкости. Насос должен быть мощным, но при этом иметь низкий уровень шума и возможность работать при высоких температурах. Параллельно с насосом следует установить фильтр для удаления частиц, которые могут забивать трубопроводы.

Трубопроводы должны быть выполнены из материалов, устойчивых к коррозии и химическим воздействиям. Хорошо подойдут медные или нержавеющие трубки. Трубопроводы необходимо проложить так, чтобы минимизировать их длину и обеспечить максимально быстрый отвод тепла от критичных узлов нагревателя.

Радиаторы должны быть размещены в местах с хорошей воздушной циркуляцией. Их поверхность должна быть максимально большой для эффективного теплообмена. Также необходимо предусмотреть возможность очистки радиаторов от пыли и загрязнений, которые могут ухудшить теплоотвод.

При установке системы охлаждения важно учитывать возможные вибрации от работы насосов и других компонентов. Вибрации могут привести к ослаблению соединений и утечкам жидкости. Для предотвращения этого следует использовать амортизаторы или мягкие крепления для насосов и трубопроводов.

Воздушное охлаждение используется реже, но может быть подходящим вариантом для маломощных индукционных нагревателей. В этом случае охлаждение осуществляется с помощью вентиляторов, направляющих поток воздуха через радиаторы. Важно выбрать вентиляторы с достаточной мощностью и уровнем шума, который соответствует требованиям эксплуатации.

После завершения монтажа системы охлаждения важно провести проверку всех соединений на герметичность и убедиться в стабильной работе насоса. Также рекомендуется регулярно очищать радиаторы и фильтры от загрязнений для обеспечения максимальной эффективности системы охлаждения.

Пайка и соединение компонентов нагревателя

Для создания индукционного нагревателя критически важна правильная пайка и соединение компонентов. Это влияет на эффективность работы устройства и его долговечность. Важно, чтобы все элементы надежно соединялись и не имели дефектов в контактах.

Основной элемент для пайки – припой. Для высокочастотных цепей лучше всего использовать серебряный припой с низкой температурой плавления, чтобы минимизировать риск перегрева компонентов. Он обеспечивает отличную проводимость и устойчивость к окислению. Для пайки используйте паяльник мощностью от 40 Вт с тонким жалом для точности.

При пайке катушки индуктора важно тщательно обработать места соединений, избегая перегрева медных проводов. Для этого рекомендуется использовать термопасту или специальное охлаждающее средство. Если пайка происходит в местах, где важно сохранить структуру меди (например, на участках катушки), используйте паяльник с регулируемой температурой, чтобы избежать повреждения изоляции.

Качество соединений между элементами обогрева критично. Используйте коннекторы с надежной фиксацией для силовых проводов, чтобы избежать возможных коротких замыканий или обрывов цепи при эксплуатации устройства. Особое внимание стоит уделить изоляции проводов в местах, где они контактируют с металлическими частями корпуса нагревателя, чтобы предотвратить короткие замыкания.

При подключении к источнику питания необходимо правильно распаять соединение трансформатора с силовыми кабелями. Если используется многожильный провод, каждый проводник должен быть надежно припаян и изолирован. Слабо припаянные соединения приводят к повышенному сопротивлению и перегреву, что может снизить эффективность работы устройства.

Важно соблюдать осторожность при установке платы управления. На ней могут быть компоненты, чувствительные к статическому электричеству. Использование антистатических браслетов и инструментов защитит от повреждений элементов.

Регулировка мощности и частоты индукционного тока

Для эффективной работы индукционного нагревателя важно правильно настроить параметры мощности и частоты тока. Эти настройки напрямую влияют на эффективность нагрева, его равномерность и возможность работы с различными материалами.

Мощность индукционного тока регулируется с помощью изменения напряжения и тока в цепи. Наиболее распространённый способ контроля мощности – использование фазовых управляемых выпрямителей, которые регулируют амплитуду тока через катушку индуктивности. Это позволяет плавно изменять мощность нагрева без значительных потерь энергии. Мощность можно изменять в пределах от 0 до максимальной, в зависимости от требуемого результата и типа обрабатываемого материала.

Частота тока является ключевым параметром, определяющим глубину проникновения тепла в металл. Чем выше частота, тем меньшую толщину материала можно нагревать эффективно. Для регулировки частоты используются генераторы с переменной частотой, например, через изменение параметров работы транзисторов в инверторе или путём подбора резонансной частоты LC-контура. Частоты от 10 кГц до 100 кГц обычно подходят для большинства приложений, но для работы с более толстыми или ферромагнитными материалами может потребоваться частота до 300 кГц.

Для точной регулировки и обеспечения стабильной работы рекомендуется использовать контроллеры, которые автоматически адаптируют частоту под изменяющиеся условия нагрузки. Это позволяет избежать перегрева и повысить срок службы компонентов устройства. Особенно важно учитывать это при работе с материалами, которые могут изменять свои характеристики под воздействием тепла (например, алюминий или медь).

Использование датчиков температуры и тока также помогает в более точной настройке системы. Они позволяют динамически подстраивать параметры работы индуктора в зависимости от текущих условий нагрева. Наиболее точными и быстрыми являются системы с цифровыми управляющими модулями, которые позволяют гибко изменять как частоту, так и мощность на ходу.

Сбалансированная настройка этих параметров позволяет значительно повысить производительность процесса нагрева и улучшить качество получаемых результатов.

Тестирование и настройка работы нагревателя

Перед тестированием убедитесь, что схема собрана правильно, а все соединения надежны. Используйте изолированные инструменты для работы с электрическими компонентами, чтобы избежать коротких замыканий и поражения электрическим током.

1. Проверка подключений

Подключите индукционный нагреватель к источнику питания, проверив правильность подключения всех проводов.
Убедитесь, что земляной провод подключен к корпусу устройства для предотвращения замыканий и других проблем с безопасностью.
Проверьте наличие всех нужных элементов: конденсаторов, диодов, транзисторов. Наличие поврежденных или неправильно установленных компонентов может привести к неработоспособности устройства.

2. Первоначальный запуск

При включении устройства должно быть слышно слабое щелчание – это означает, что цепь и трансформатор начинают работать.
Наблюдайте за индикаторами на панели управления (если они предусмотрены) и убедитесь, что питание подается корректно.
Используйте мультиметр для проверки напряжения на выходных клеммах и сравнения с требуемым уровнем.

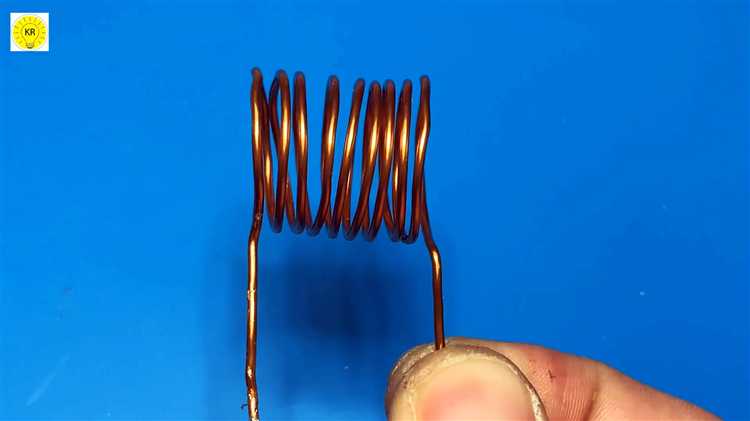

3. Проверка работы индуктора

Используйте металлический предмет (например, гаечный ключ или металлическую пластину) и поднесите его к индукционной катушке. Он должен нагреваться сразу после подачи питания, что подтверждает работу индуктора.
Если металл не нагревается, проверьте подключение катушки, а также параметры питания и частоты работы устройства.

4. Регулировка частоты и мощности

Для оптимизации работы нагревателя важно точно настроить частоту генерации тока. Изменение частоты влияет на эффективность нагрева, особенно для различных материалов.
Для настройки мощности можно использовать регулятор, если он предусмотрен. Повышение мощности должно приводить к большему нагреву металла, однако слишком высокая мощность может привести к перегреву и повреждению компонентов.
При настройке важно избегать перегрева катушки индуктора, поскольку это может привести к выходу устройства из строя.

5. Тестирование в реальных условиях

Для окончательной проверки работы нагревателя нагрейте несколько различных материалов (металл, керамика, пластик) и оцените время нагрева и равномерность температуры.
Обратите внимание на стабилизацию температуры. Нагреватель должен поддерживать заданную температуру без резких колебаний.
Протестируйте устройство при различных условиях, например, при изменении напряжения или внешней температуры, чтобы оценить его устойчивость.

6. Оценка безопасности

При тестировании внимательно следите за нагревом компонентов устройства. Все части, включая катушку, диоды и конденсаторы, не должны перегреваться или выходить за пределы температурных норм.
Убедитесь, что устройство не издает аномальных звуков, не выделяет запаха перегрева и не вызывает искры.
Если устройство работает корректно, можно приступить к более длительным тестам, включая работу с различными материалами и нагрузками.

Проверка безопасности работы индукционного нагревателя

При сборке индукционного нагревателя важно не только обеспечить его работоспособность, но и гарантировать безопасность эксплуатации устройства. Несоблюдение стандартов безопасности может привести к пожару, поражению электрическим током или поломке устройства. Рассмотрим основные моменты, которые необходимо проверить перед запуском и в процессе работы нагревателя.

Изоляция проводов и компонентов: Все электрические соединения должны быть надежно изолированы. Для этого используйте провода с термостойкой изоляцией. Особое внимание уделите местам, где провода могут подвергаться механическим повреждениям или перегреву. Поврежденная изоляция может привести к короткому замыканию или поражению током.
Проверка заземления: Убедитесь, что корпус нагревателя заземлен. Это предотвратит возможное накопление статического электричества и минимизирует риск поражения электрическим током. Заземление должно быть выполнено в соответствии с техническими стандартами и иметь надлежащие характеристики.
Контроль работы системы охлаждения: При работе индукционного нагревателя возникают значительные температуры, что требует эффективного охлаждения. Убедитесь, что система охлаждения (чаще всего это вентиляторы или жидкостное охлаждение) работает корректно. Перегрев может вызвать перегрузку и повреждение внутренних компонентов устройства.
Использование защитных устройств: Индукционные нагреватели должны быть оснащены устройствами защиты от перегрузки, короткого замыкания и перепадов напряжения. Убедитесь, что все защитные устройства активны и функционируют должным образом.
Проверка работы термодатчиков: В случае наличия термодатчиков необходимо провести их проверку на точность измерений. Неправильные показания могут привести к перегреву или недостаточному охлаждению компонентов устройства.
Расположение нагревателя: Убедитесь, что устройство размещено в хорошо вентилируемом месте, где не происходит перегрева. Также важно исключить попадание в нагреватель пыли, влаги или других посторонних веществ, которые могут повредить внутренние элементы.
Проверка на вибрации: Вибрации могут повредить электрические соединения и механические компоненты. Убедитесь, что нагреватель установлен на устойчивой и ровной поверхности. При установке на рабочее место проверьте, нет ли чрезмерных вибраций или шумов, которые могут сигнализировать о неисправности.
Испытания на нагрузку: Проведите тестирование устройства при максимальной нагрузке. Убедитесь, что в процессе работы устройство не перегревается, не издает посторонних звуков и не вызывает выбивания предохранителей.

Проверка этих аспектов гарантирует не только эффективность работы индукционного нагревателя, но и его безопасную эксплуатацию в дальнейшем.

Вопрос-ответ:

Как выбрать материалы для сборки индукционного нагревателя?

Для сборки индукционного нагревателя важно правильно выбрать материалы, чтобы обеспечить эффективность устройства и его долговечность. Обычно для катушки используют медные провода с хорошей проводимостью, чтобы минимизировать потери энергии. Для изоляции катушки и других элементов подойдут материалы с высокой теплоизоляцией, например, керамика или жаропрочные пластики. Также важно обратить внимание на источник питания, который должен обеспечивать стабильное напряжение и ток для работы устройства.

Нужно ли соблюдать специальные меры безопасности при работе с индукционным нагревателем?

Да, работа с индукционным нагревателем требует соблюдения определенных мер безопасности. Во-первых, необходимо тщательно изолировать все электрические соединения, чтобы избежать коротких замыканий и электрических ударов. Во-вторых, из-за высокой температуры работы устройства важно использовать защитные перчатки и очки, чтобы предотвратить ожоги и повреждения глаз. Также стоит следить за тем, чтобы устройства не перегревались и не выходили из строя.

Как рассчитать мощность индукционного нагревателя для различных целей?

Мощность индукционного нагревателя зависит от нескольких факторов, включая тип и размер обрабатываемого материала. Например, для нагрева металлов с большой массой потребуется устройство мощностью от 1 кВт и выше. Если же нужно разогреть небольшой предмет, достаточно мощности в 500 Вт. Для расчета мощности стоит учитывать такие параметры, как частота индукции, площадь поверхности и теплопотери. Также важно учитывать, какой эффект нужно получить от нагрева — быстрое разогревание или поддержание стабильной температуры.

Как правильно собрать катушку для индукционного нагревателя?

Сборка катушки для индукционного нагревателя начинается с выбора подходящего провода. Для этого обычно используют медь или алюминий с хорошей проводимостью. Проволоку нужно намотать на форму, которую можно изготовить из керамики или другого жаростойкого материала. Важно, чтобы витки были равномерными и не перекрывали друг друга, иначе это приведет к потере мощности. Также стоит учесть размер катушки: она должна соответствовать типу и размеру нагреваемого предмета.

Можно ли использовать индукционный нагреватель для нагрева различных металлов?

Да, индукционные нагреватели широко применяются для нагрева различных металлов, таких как сталь, медь, алюминий и другие. Однако эффективность нагрева будет зависеть от типа металла и его магнитных свойств. Например, сталь нагревается быстрее благодаря хорошей проводимости и магнитным свойствам, в то время как медь и алюминий требуют более точной настройки устройства. Также стоит учитывать толщину металла — для более толстых слоев потребуется более мощный нагреватель.

Как собрать индукционный нагреватель своими руками?

Для сборки индукционного нагревателя потребуется несколько важных компонентов: индукционная катушка, источник питания, управление (например, транзисторы или микроконтроллер) и охлаждающая система. Основные этапы включают выбор подходящей катушки (лучше всего медной), подготовку схемы подключения элементов, монтаж и тестирование. Важно тщательно спаять все соединения и обеспечить эффективное охлаждение элементов, так как при работе устройства может выделяться значительное количество тепла.
