Велосипедное крыло защищает от брызг и грязи, особенно важно его использовать при езде по влажным и грязным дорогам. Самостоятельное изготовление крыла позволяет подобрать материал и форму, идеально подходящие под конкретную модель велосипеда и условия эксплуатации.
Для изготовления крыла чаще всего используют пластик толщиной 1-2 мм или легкий алюминиевый лист. Размеры крыла определяются шириной и диаметром колеса, при этом оптимальная длина крыла составляет примерно 60-70% окружности колеса, что обеспечивает достаточную защиту без излишнего веса.
Процесс изготовления включает разметку, вырезание, формовку и монтаж. Важным этапом является правильное крепление крыла, которое должно обеспечивать устойчивость и минимизировать вибрации. Использование универсальных крепежных элементов, таких как хомуты или металлические скобы, позволяет быстро адаптировать крыло к разным рамам.
Выбор подходящего материала для самодельного крыла
Для изготовления велосипедного крыла важна прочность и легкость материала. Оптимальный выбор – пластик толщиной 1,5–2 мм, например, полиэтилен низкой плотности (LDPE) или полипропилен (PP). Они устойчивы к влаге и механическим повреждениям, при этом достаточно гибкие для формирования нужной формы.
Алюминиевые листы толщиной 0,5–1 мм подойдут для более жестких и долговечных крыльев, но требуют инструментов для резки и сгибания. При выборе алюминия учитывайте необходимость обработки кромок для предотвращения травм и коррозии.
Дерево или фанера толщиной 3–5 мм можно использовать для ретро-стиля, но оно тяжелее и нуждается в обработке влагозащитными составами. Фанеру лучше выбирать влагостойкую, шлифовать и покрывать лаком для увеличения срока службы.
Изготовление из композитных материалов (карбон или стеклопластик) эффективно для профессиональных самоделок, но требует специализированных навыков и материалов, которые сложно найти и дорого стоят.
Важный критерий – устойчивость материала к ультрафиолету и температурным перепадам, чтобы крыша не деформировалась и не трескалась при эксплуатации на улице.
Для крепления крыла рекомендуется использовать металлические или пластиковые хомуты, совместимые с выбранным материалом, чтобы обеспечить надежность и минимальный вес конструкции.
Измерение размеров и подготовка шаблона
Для точного определения размеров крыла необходимо измерить диаметр колеса и ширину покрышки. Измерьте расстояние от оси колеса до точки, где должно заканчиваться крыло, обычно это 2–3 см выше протектора. Оптимальная длина крыла для переднего колеса – около 60% окружности колеса, что примерно 70–80 см для стандартного 26-дюймового колеса.
Ширина крыла должна превышать ширину покрышки минимум на 10 мм с каждой стороны для защиты от брызг. Например, при ширине покрышки 2,0 дюйма (около 50 мм) ширина крыла составит около 70 мм.

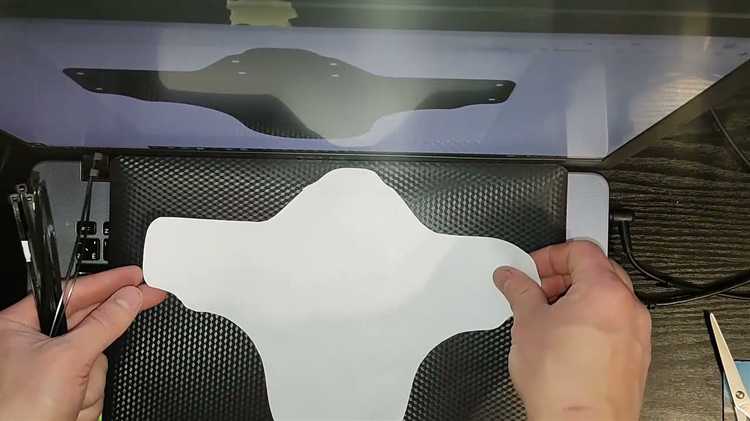

Для создания шаблона используйте плотный картон или тонкую фанеру. Перенесите все измерения на материал, учитывая форму крыла – плавный изгиб должен покрывать верхнюю часть колеса и заходить вниз не менее чем на 15 см для эффективной защиты.
Разметку делайте с небольшим запасом (3–5 мм) для подгонки и обработки краёв. Проверяйте шаблон, прикладывая его к колесу, и корректируйте форму, чтобы крыло не касалось покрышки при вращении.
Если планируется монтаж крыла с помощью фиксирующих креплений, обозначьте на шаблоне места для отверстий. Они должны находиться в равномерно распределённых точках, учитывая особенности вилки или заднего перья велосипеда.
Инструменты и принадлежности, необходимые для работы
Для изготовления велосипедного крыла потребуется набор точных инструментов. Основной – ножовка по металлу или пластику с мелким зубом, позволяющая аккуратно вырезать форму из листа пластика или тонкого металла. Для разметки используйте маркер на спиртовой основе или карандаш, не стирающийся при контакте с гладкой поверхностью.
Шлифовальный блок с наждачной бумагой зернистостью 120-240 необходим для обработки краёв, удаления заусенцев и придания формы. Для сверления отверстий – дрель с комплектом сверл от 2 до 5 мм, предпочтительнее использовать сверла по металлу, если крыло из металлического листа.
Чтобы обеспечить надёжное крепление крыла к раме, понадобятся комплект болтов с гайками и шайбами из нержавеющей стали, а также металлические или пластиковые хомуты. Для их установки пригодятся ключи на 8 и 10 мм и крестовая отвертка.
Если планируется сгибать пластиковые детали, понадобится строительный фен с регулируемой температурой от 150 до 200 градусов Цельсия. Для точного контроля размера и прямых линий используйте металлическую линейку и уголок.
Защитные очки и перчатки обеспечат безопасность при работе с инструментами и материалами, особенно при шлифовке и резке.
Вырезание заготовки и обработка краёв
Для заготовки крыла рекомендуется использовать листы пластика толщиной 2–3 мм или тонкий алюминий 0,5–1 мм. Перед вырезанием перенесите контур крыла на материал с помощью маркера или карандаша, учитывая запас 5–7 мм для последующей обработки краёв.
Вырезание проводится электролобзиком с мелкозубым полотном или ножницами по металлу (для алюминия). При работе с пластиком лезвие ножниц должно быть острым, чтобы избежать сколов и трещин. Двигайтесь медленно и ровно, чтобы получить максимально плавный контур.
Обработка краёв начинается с снятия заусенцев и острых углов напильником с мелкой насечкой. Для пластика можно использовать мелкозернистую наждачную бумагу (зерно 240–400), выполняя движения по направлению от центра заготовки к краям.
Для придания ровности краям алюминиевого крыла применяют металлическую щётку или мелкий надфиль. Рекомендуется после обработки пройтись по краям тонкой шлифовальной бумагой, чтобы сгладить микротрещины и предотвратить последующее растрескивание материала.
Совет: для контроля ровности и симметрии сравнивайте обе стороны заготовки, используя линейку или шаблон. При необходимости корректируйте форму до окончательного монтажа.
Крепление крыла к раме велосипеда
Для надежного крепления велосипедного крыла к раме необходимо учитывать тип велосипеда и особенности конструкции крыла. Основные способы крепления:
- Крепление на вилку (переднее крыло):
- Используйте отверстие на коромысле вилки, если оно предусмотрено. Болт М5 с гайкой и шайбами обеспечит жесткое крепление.
- При отсутствии отверстия можно установить хомут из металла или пластиковый хомут-зажим, подходящий по диаметру вилки.
- Обязательно используйте резиновые прокладки, чтобы избежать повреждений краски и уменьшить вибрацию.
- Крепление на заднюю часть рамы (заднее крыло):
- Обычно крепится к стойкам заднего треугольника при помощи болтов М5 или стяжек.
- Для велосипедов без штатных креплений можно использовать специальные кронштейны или универсальные металлические пластины.
- Регулируйте угол наклона крыла так, чтобы оно не касалось покрышки при максимальном сжатии подвески или нагрузке.
- Универсальные крепления:
- Зажимы на подседельную трубу подходят для быстрого монтажа и демонтажа.
- Ширина крепления должна соответствовать диаметру трубы, обычно 27–31,8 мм.
- Для жесткости рекомендуется использовать дополнительные распорки из алюминиевого профиля.
Ключевые моменты:
- Все болты и гайки должны быть затянуты с усилием 3–5 Н·м, чтобы избежать ослабления во время езды.
- Перед установкой обработайте места крепления антикоррозийной смазкой.
- Проверьте зазор между крылом и покрышкой не менее 10 мм, чтобы предотвратить попадание грязи и повреждение крыла.
Защита крыла от влаги и механических повреждений
Для защиты велосипедного крыла от влаги применяют несколько эффективных методов. Первый – обработка поверхности гидрофобными составами на основе силикона или акриловых лаков. Они создают водоотталкивающий слой, уменьшая впитывание влаги и риск коррозии, особенно на металлических деталях.
Второй способ – использование изоляционных пленок или прозрачных полиуретановых покрытий, устойчивых к царапинам и воздействию ультрафиолета. Такие пленки обеспечивают прочность поверхности и сохраняют внешний вид крыла длительное время.
Для механической защиты важно обеспечить амортизацию ударов и минимизировать контакт с твердыми предметами. Рекомендуется закреплять крыло на рамке с помощью упругих держателей или пружинящих крепежей, которые гасит вибрации и снижают риск трещин при нагрузках.
При самостоятельном изготовлении крыла из пластика или металла целесообразно дополнительно укрепить края усиленными вставками или полосами из резины или плотного ПВХ. Это препятствует сколам и растрескиванию при случайных ударах.
Регулярный уход включает удаление грязи и отложений с помощью мягкой губки и нейтральных моющих средств, избегая абразивных материалов, способных повредить защитный слой.
Проверка надёжности конструкции на практике
Для проверки прочности самодельного велосипедного крыла необходимо провести серию тестов с максимальной нагрузкой, близкой к реальной эксплуатации. Начните с визуального осмотра всех креплений и точек соединения после сборки – отсутствие люфтов и трещин указывает на правильную сборку.
Следующий этап – статическая нагрузка. Закрепите крыло на раме и надавите на него с усилием около 20 кг, имитируя давление камней или веток. Конструкция не должна деформироваться или издавать скрипы. Если материал прогибается более чем на 5 мм, требуется усиление креплений или замена материала.
Проверьте устойчивость к вибрации, проехав по неровной дороге со скоростью 15–20 км/ч не менее 5 километров. После этого осмотрите крепления на наличие ослаблений и трещин. При обнаружении повреждений следует усилить узлы крепления металлическими скобами или использовать дополнительные болты.
Испытайте водоотталкивающие свойства, обрызгивая крыло водой под давлением 2–3 атмосфер. Материал должен сохранять форму и не пропускать влагу внутрь. При необходимости обработайте поверхность защитным лаком или водоотталкивающей пропиткой.
Наконец, проведите нагрузочный тест на изгиб с усилием до 10 кг в средней части крыла. Если конструкция выдерживает такие нагрузки без трещин и деформаций, крыло готово к эксплуатации в условиях городского и загородного катания.
Вопрос-ответ:
Какой материал лучше всего использовать для изготовления велосипедного крыла своими руками?
Для самостоятельного изготовления крыла обычно выбирают легкий и прочный материал. Часто используют пластик толщиной около 1-2 мм, например, ПВХ или тонкий поликарбонат — они гибкие, хорошо держат форму и не подвержены коррозии. Также можно применить алюминиевый лист, но его сложнее обрабатывать, и он тяжелее. Важно, чтобы материал был устойчив к влаге и не ломался при изгибах.
Какие инструменты понадобятся для создания велосипедного крыла в домашних условиях?
Для изготовления крыла потребуются простые инструменты: ножницы или нож по металлу для резки выбранного материала, дрель для создания отверстий под крепеж, а также наждачная бумага для обработки краев. Если материал пластиковый, можно дополнительно использовать термофен или фен для укладки и придания формы. Для крепления крыла к велосипеду пригодятся болты, винты и, возможно, хомуты. Наличие линейки и маркера поможет сделать разметку точнее.
Как правильно прикрепить самодельное крыло к велосипеду, чтобы оно не болталось и не мешало при езде?
Крыло нужно закрепить так, чтобы оно было надежным, но не касалось колес или других частей велосипеда. Обычно крепление выполняют возле вилки или под сиденьем, используя болты и специальные крепления. Можно сделать дополнительные опоры из проволоки или пластиковых хомутов для устойчивости. Важно проверить, чтобы крыло не задевало за шину при вращении колеса и не издавало шума. Регулярно проверяйте крепления и подтягивайте их при необходимости.
Как сделать так, чтобы самодельное велосипедное крыло было устойчиво к дождю и грязи?
Для защиты от влаги и грязи стоит выбирать водостойкий материал, который не впитывает воду. После изготовления крыла полезно обработать поверхность водоотталкивающим средством, например, силиконовым спреем или акриловым лаком. Также можно сделать крыло с небольшим изгибом, чтобы вода стекала вниз, а не задерживалась на поверхности. Не забывайте регулярно очищать крыло от грязи, чтобы оно не теряло свои свойства и не повреждалось со временем.
