Создание деревянной машины с самостоятельным движением требует точного выбора материалов и конструктивных решений. Основным элементом конструкции служит каркас из древесины твердых пород, например, бука или дуба, что обеспечивает прочность и минимальный износ при эксплуатации. Для движения чаще всего применяют электродвигатель постоянного тока с напряжением 6–12 В, который можно взять из готовых наборов для робототехники или приобрести отдельно.
Для управления движением необходим контроллер, совместимый с выбранным мотором, например, на базе микроконтроллера Arduino или Raspberry Pi. Важно правильно подобрать колеса – рекомендуются полиуретановые шины на пластиковом диске диаметром около 60–80 мм для обеспечения оптимального сцепления с поверхностью. Перед сборкой корпуса следует заранее спроектировать места для крепления двигателя и аккумулятора, чтобы обеспечить баланс и устойчивость машины.
Электропитание обеспечивает аккумуляторная батарея емкостью не менее 1000 мАч, что позволяет машине работать непрерывно в течение 30–40 минут. Подключение мотора и контроллера должно включать защиту от перегрева и короткого замыкания. При проектировании системы управления стоит учитывать программирование простейших алгоритмов движения, таких как движение вперед, разворот и остановка, что позволит машине самостоятельно передвигаться в ограниченном пространстве.

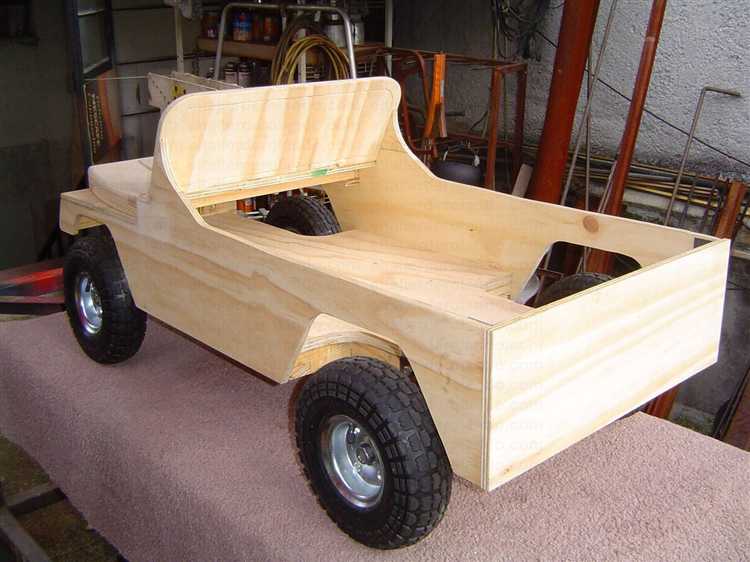

Выбор и подготовка древесины для корпуса машины
Для создания корпуса деревянной машины, способной к самостоятельному движению, оптимально использовать древесину с высокой прочностью при минимальном весе. Лучшим выбором считается:
- Бальза – плотность 120–160 кг/м³, легко обрабатывается, обладает хорошей амортизацией, подходит для легких корпусов.
- Липа – плотность 300–350 кг/м³, прочная и стабильная, не деформируется при изменениях влажности.
- Клен – плотность 600–700 кг/м³, используется для усиленных элементов, выдерживает нагрузку и механическое воздействие.
Перед обработкой древесину необходимо тщательно подготовить:
- Провести просушку до влажности 8–12% для предотвращения деформаций и растрескивания при эксплуатации.
- Удалить все сучки и дефекты, особенно в местах крепления и нагрузок, так как они снижают прочность корпуса.
- Обработать поверхности мелкозернистой наждачной бумагой (зернистость 180–220) для устранения шероховатостей, улучшения сцепления клея и покрытия.
- Пропитать древесину специальными защитными составами на водной основе, сохраняющими структуру и уменьшающими впитываемость влаги.
Для соединения элементов корпуса рекомендуется использовать столярный клей ПВА с повышенной адгезией к древесине и дополнительное механическое крепление для повышения жесткости конструкции.

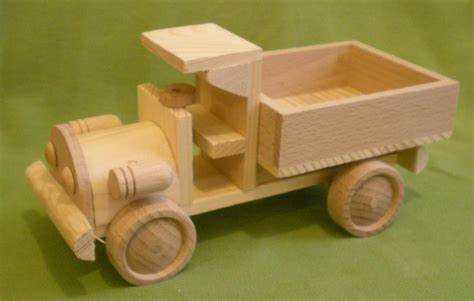

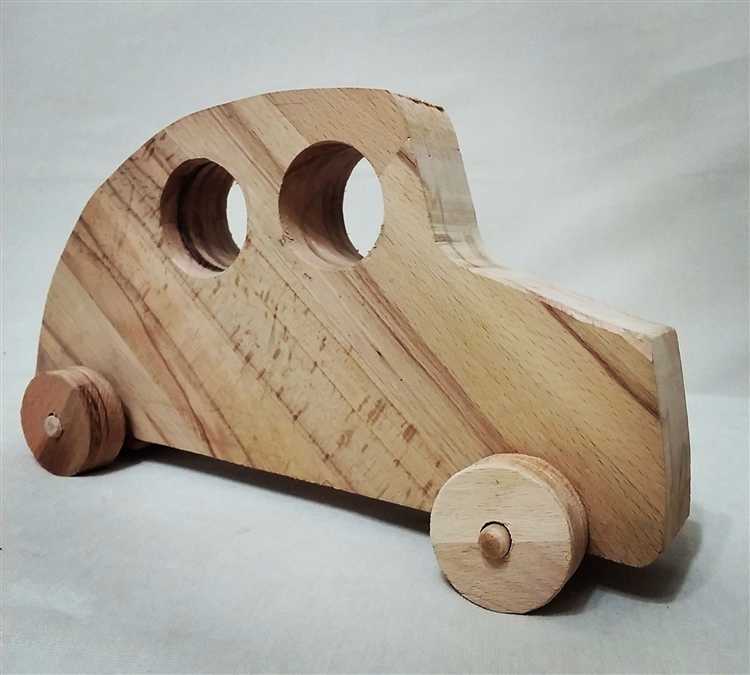

Конструирование осей и колес для минимального трения
Ось рекомендуется фиксировать с минимальным зазором в отверстии колеса, обеспечивая легкость вращения, но предотвращая боковые люфты. Для уменьшения трения между осью и колесом стоит использовать восковое или силиконовое покрытие, наносимое тонким слоем на контактные поверхности.
Колеса лучше делать полыми внутри, снижая массу и инерционные потери, при этом толщина стенок должна быть не менее 3 мм для сохранения прочности. Центровка колеса относительно оси критична – несоосность более 0,2 мм приведет к значительному росту сопротивления вращению.
Для уменьшения трения при соприкосновении с поверхностью опор лучше применять шины из гладкой резины или войлока толщиной 1–2 мм. Они обеспечивают хорошее сцепление и снижают вибрации, не увеличивая сопротивление движению.
Использование подшипников из дерева невозможно, поэтому точность изготовления и минимизация контакта металла с деревом достигается за счет плотного прилегания и смазки контактных зон. Рекомендуется регулярно проверять состояние осей и колес на предмет износа и своевременно обновлять смазку.
Установка механизма привода: варианты и монтаж
Для создания самодвижущейся деревянной машины применяют три основных типа приводных механизмов: пружинный, электрический и воздушный. Каждый из них имеет особенности монтажа и требует точного выбора компонентов.
Пружинный привод строится на основе закрученной спиральной пружины из стали толщиной не менее 0,5 мм. Для надежной фиксации пружины используется металлическая ось с подшипниками, установленными в деревянных втулках, обработанных воском для снижения трения. При монтаже пружина крепится к зубчатому колесу диаметром 40–60 мм, передающему вращение на задние колеса через металлическую цепь или ремень шириной до 5 мм.
Электрический привод требует установки компактного электродвигателя постоянного тока с напряжением 3–6 В и током до 1 А. Оптимальный размер – 20–30 мм в диаметре, что позволяет сохранить пропорции модели. Мотор фиксируется на платформе с помощью металлических скоб, а к колесам подключается через редуктор с передаточным числом 1:10 для увеличения крутящего момента. Для питания используют аккумуляторную батарею 3,7 В с емкостью не менее 500 мА·ч, размещаемую в отдельном отсеке корпуса с возможностью быстрого доступа для замены.
Воздушный привод предполагает использование миниатюрного пневмоцилиндра и баллона с сжатым воздухом объемом до 100 мл. Цилиндр крепится к раме деревянной машины с помощью металлических хомутов, а подводящий шланг фиксируется клеем-герметиком на базе. Давление воздуха регулируется с помощью миниатюрного клапана, позволяющего контролировать скорость движения.
При монтаже привода важно учитывать баланс массы – компоненты должны быть размещены так, чтобы не нарушать устойчивость конструкции. Рекомендуется использовать точечные крепления и дополнительно фиксировать элементы клеем ПВА с добавлением древесной пыли для повышения адгезии.
Использование пружинного или резинового двигателя
Для создания движущей силы деревянной машины часто применяют пружинные или резиновые двигатели. Пружинный двигатель состоит из металлической спиральной пружины, которая при намотке накапливает потенциальную энергию. Для эффективной работы пружина должна быть изготовлена из качественной стали с толщиной проволоки 0,3–0,5 мм, длиной в несколько десятков сантиметров и диаметром внутреннего отверстия, подходящим для вала машины. Излишне тугая или слишком слабая пружина ухудшит стабильность движения.
Резиновый двигатель представляет собой скрученную или растянутую резиновую ленту или жгут, способный запасать значительную энергию за счёт упругости материала. Для максимальной мощности рекомендуется использовать натуральный каучук или высококачественную синтетическую резину с толщиной 0,5–1 мм. Длина резинового двигателя должна быть в 3–5 раз больше окружности шестерни, чтобы обеспечить продолжительный ход.
При монтаже пружинного двигателя важно надежно зафиксировать один конец на корпусе, а другой – на валу колёс, обеспечив плавное и равномерное раскручивание без рывков. Для резинового двигателя критично правильное направление намотки и минимизация трения на точках крепления и трения об детали.
Рекомендуется предусмотреть механизм свободного хода колёс после полного раскручивания двигателя, чтобы избежать блокировки машины и сохранить ресурс деталей. Также оптимальна установка передаточного механизма с передаточным числом 1:4 – 1:6 для эффективного преобразования энергии двигателя в движение.
Использование пружинных или резиновых двигателей позволяет получить компактный, экологичный и недорогой источник энергии для деревянной машины, обеспечивающий скорость до 0,3 м/с при пробеге до 5 метров без дозарядки.
Сборка и настройка трансмиссии из деревянных деталей
Для сборки трансмиссии используйте древесину твердых пород, например бук или дуб, толщиной 8–12 мм, что обеспечит необходимую прочность и износостойкость. Изготовьте зубчатые колеса с модулем зуба 1–1.5 мм для плавного зацепления и минимизации люфта. Диаметр ведущего колеса должен быть на 20–30% меньше ведомого для повышения крутящего момента.
При сверлении отверстий под оси применяйте металлические втулки диаметром 3–4 мм, чтобы избежать износа древесины и сохранить точность вращения. Оси лучше сделать из стальной проволоки с диаметром 2–3 мм, закрепляя их в корпусе через резиновые или фетровые уплотнители для снижения вибраций и шума.
Собирайте шестерни с минимальным зазором 0,1–0,2 мм для плавного вращения без заклинивания. Проверяйте точность зацепления вручную, вращая ведущую шестерню и контролируя отсутствие торможения. Для смазки используйте сухой парафин или графитовую пудру, чтобы избежать разбухания дерева.
Для передачи движения используйте ремни из тонкой кожи или резины толщиной 1–2 мм, натягивая их с усилием около 2–3 Н, чтобы избежать проскальзывания, но не создавать избыточного трения. Натяжение проверяйте по прогибу ремня не более 3–5 мм под усилием 1 Н.
Настройка трансмиссии завершается регулировкой углов установки шестерен, чтобы оси были параллельны с допуском не более 0,5°. Для этого используйте специальные деревянные прокладки или металлические шайбы. Тщательная проверка уменьшит шум и повысит КПД движения модели.
Создание системы управления движением машины
Для автономного передвижения деревянной машины необходимо интегрировать компактный микроконтроллер, например Arduino Nano, который будет обрабатывать сигналы от датчиков и управлять двигателями. В качестве исполнительных механизмов подойдут мотор-редукторы постоянного тока с напряжением 6 В и крутящим моментом не менее 0,3 Н·м, обеспечивающие плавное движение и достаточную мощность для веса конструкции.
Для определения направления и скорости движения используется ШИМ (широтно-импульсная модуляция), позволяющая точно регулировать обороты моторов. Микроконтроллер должен управлять драйверами моторов, такими как L298N или TB6612FNG, обеспечивающими реверс и защиту от перегрузок.
Для ориентации в пространстве рекомендуется применять датчики расстояния ультразвукового типа HC-SR04 или инфракрасные сенсоры для обнаружения препятствий на расстоянии до 30 см. Эти данные обрабатываются в реальном времени, позволяя корректировать скорость и направление движения с задержкой менее 50 мс, что предотвращает столкновения.
Логика управления должна предусматривать алгоритмы обхода препятствий, основанные на простых условиях: при обнаружении объекта слева – поворот направо, при обнаружении справа – поворот налево. Скорость движения при маневрах рекомендуется снижать до 50% максимальной для устойчивости.
Питание системы обеспечивается литий-полимерным аккумулятором 7,4 В с емкостью не менее 1000 мА·ч, что гарантирует автономную работу машины в течение 30–40 минут. Следует предусмотреть стабилизаторы напряжения для питания микроконтроллера и датчиков с фиксированным выходом 5 В.
Тестирование и устранение неполадок ходовой части
Начинайте с проверки точности сборки осей и колес. Колеса должны вращаться свободно без люфта и заеданий. При малейшем сопротивлении внимательно осмотрите подшипники и места крепления осей – возможна деформация или неправильная установка втулок.
Проверка сцепления колес с поверхностью проводится на ровной плоскости. Если деревянные колеса скользят, измените текстуру поверхности или добавьте резиновые накладки для повышения сцепления. Важно, чтобы диаметр колес соответствовал расчетным значениям для баланса скорости и устойчивости.
Диагностика подшипников включает проверку на люфт и шум при вращении. Если подшипники из дерева, убедитесь, что они отшлифованы до гладкости и смазаны воском или парафином для снижения трения.
Проверяйте выравнивание осей с помощью линейки или угольника – искривление приводит к неправильному движению и дополнительному износу. При выявлении перекосов используйте шлифовку или замену элементов для восстановления прямолинейности.
Тест нагрузки включает имитацию веса, который будет действовать на машину в реальных условиях. При прогибе или деформации ходовой части усилите конструкцию дополнительными ребрами жесткости из дерева или металлическими вставками.
Если наблюдается нестабильность движения или заносы, проверьте центровку колес и баланс всей конструкции. Несоосность осей часто вызывает вибрации и потерю контроля.
Обеспечение плавности хода достигается путем регулярной очистки от пыли и опилок, которые забиваются в соединениях. Используйте мягкую щетку и слегка влажную ткань для поддержания чистоты без повреждения дерева.
Вопрос-ответ:
Какие материалы понадобятся для создания деревянной машины с самостоятельным движением?
Для изготовления такой машины потребуются деревянные заготовки (лучше всего твердые породы, например, бук или береза), шестерни и оси из дерева или металла, пружина или резиновая тяга для привода, а также клей и инструменты для обработки дерева. Важно выбрать материалы, которые легко обрабатываются и при этом достаточно прочны, чтобы выдержать нагрузку при движении.
Какой принцип движения используется в деревянной машине, чтобы она могла самостоятельно передвигаться?
Обычно для передвижения применяют механизмы, основанные на накоплении и высвобождении энергии, например, пружинный или резиновый привод. При заведении пружина наматывается, накапливая энергию, которая затем постепенно передается через систему шестерен колесам, заставляя машину двигаться вперед без внешнего вмешательства.
Какие трудности могут возникнуть при сборке движущегося механизма из дерева и как их избежать?
Основные сложности связаны с точностью изготовления деталей и трением между движущимися частями. Небольшие погрешности могут привести к заеданию или слабой передаче энергии. Для уменьшения трения важно хорошо отшлифовать поверхности, использовать смазочные материалы, а также обеспечить правильное крепление шестерен и осей без перекосов. Также рекомендуется предварительно делать пробные сборки и регулировки.
Как обеспечить устойчивость и равномерность движения деревянной машины на разных поверхностях?
Устойчивость зависит от конструкции шасси и расположения центра тяжести. Лучше сделать широкую базу и низко расположенный центр тяжести, чтобы машина не переворачивалась. Для равномерного движения важно, чтобы колеса были одинакового диаметра и плотно закреплены. Для разных поверхностей можно использовать колеса с рельефной поверхностью или добавить резиновые накладки, чтобы повысить сцепление.
Можно ли использовать электромотор для движения деревянной машины и какие особенности при этом учитывать?
Да, электромотор можно интегрировать в деревянный корпус. Важно подобрать мотор с подходящим напряжением и мощностью, чтобы не повредить деревянные детали. Следует предусмотреть крепления для мотора и источник питания, а также обеспечить передачу вращения от вала мотора к колесам через шестерни или ремни. При этом стоит обратить внимание на безопасность электроцепи и изоляцию, чтобы избежать коротких замыканий и повреждений.
Какие материалы нужны для создания деревянной машины, способной передвигаться самостоятельно?
Для изготовления такой машины понадобятся несколько видов древесины — желательно использовать легкие породы, например, сосну или липу, чтобы снизить вес конструкции. Также потребуются колеса, которые можно сделать из дерева или приобрести готовые пластиковые аналоги. Важным элементом являются оси для крепления колес, их лучше брать металлическими для прочности. Для привода машины понадобится небольшой двигатель или пружинный механизм, а также детали для передачи движения — шестерни или ремни. Нельзя забывать про крепежные элементы, клей и инструменты для сборки.
