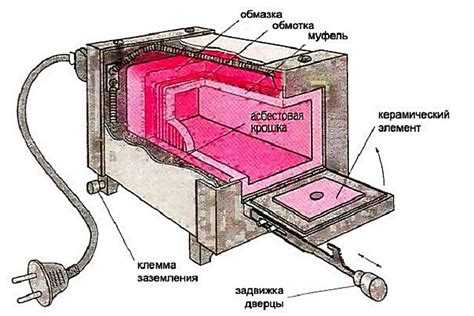

Муфельная печь – это термическое устройство, способное развивать температуру свыше 1000 °C. Она применяется для обжига керамики, термообработки металлов, плавки стекла и проведения лабораторных опытов. Стоимость заводских моделей высока, но конструкцию можно собрать самостоятельно, используя доступные материалы и элементы управления.
Оптимальные размеры камеры для домашнего использования – 200×200×300 мм. Эти параметры позволяют обрабатывать заготовки средних размеров и обеспечивают равномерный прогрев. Корпус обычно изготавливается из жаростойкой стали или металлопрофиля толщиной не менее 2 мм. Внутренняя изоляция – из шамотного кирпича, вермикулитовых плит или керамического волокна.
В качестве нагревательных элементов применяются нихромовая или фехральная проволока диаметром 1,0–1,5 мм, намотанная на керамические стержни или уложенная в пазы внутри теплоизоляционного слоя. Электропитание подключается через термореле с регулятором температуры и датчиком типа термопары (например, K-типа), который контролирует нагрев до заданных значений.
Безопасность – ключевой аспект. Необходима термоизоляция внешнего корпуса, заземление, автомат защиты на линии питания и наличие термостойкой ручки или системы дистанционного управления. При соблюдении всех требований муфельная печь ручной сборки будет служить не хуже промышленных аналогов.

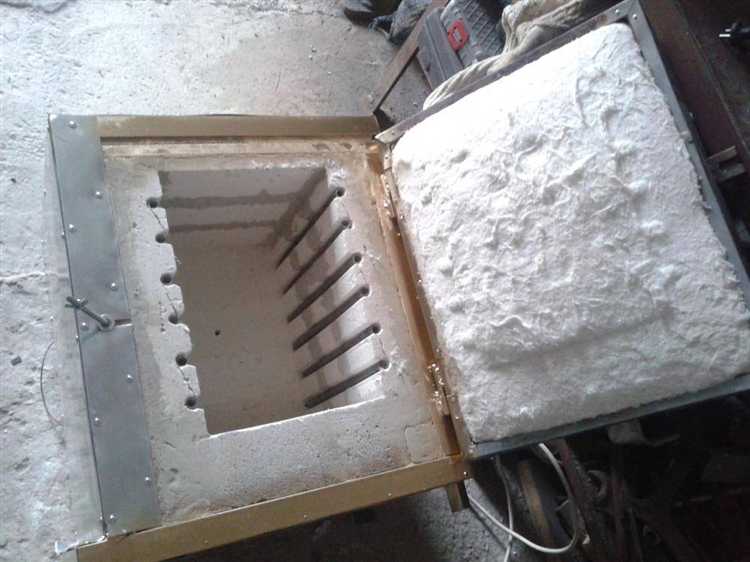

Выбор и подготовка теплоизоляционного материала для камеры печи
Для эффективной работы муфельной печи температура внутри камеры должна достигать 1000–1200 °C без значительных теплопотерь. Основное требование к теплоизоляции – высокая термостойкость при минимальной теплопроводности. Оптимальные материалы: огнеупорная керамическая вата, шамотные плиты и перлитовые блоки. Керамическая вата предпочтительна из-за легкости, гибкости и рабочего диапазона до 1260 °C. Шамот обладает высокой механической прочностью, но уступает по теплопроводности. Перлит эффективен как дополнительный изолятор в наружных слоях.
Перед установкой керамическую вату необходимо раскроить с запасом 10–15 мм по периметру – для плотной укладки без щелей. Вату фиксируют жаростойким клеем или проволокой из нихрома. При использовании шамотных плит проверяют отсутствие трещин и сколов. Плиты укладывают на огнеупорную мастику, заполняя все стыки. После монтажа вся камера выдерживается при температуре 200–300 °C в течение 2–3 часов для удаления остаточной влаги и предварительной усадки материалов.
Поверхность теплоизоляции не должна контактировать с открытым пламенем. Внутренний слой рекомендуется покрыть защитным слоем из огнеупорного раствора на основе алюмосиликатов – он предотвращает эрозию и продлевает срок службы. Все работы проводят в респираторе и перчатках – волокна керамической ваты вредны при вдыхании и контакте с кожей.
Изготовление корпуса печи из металлического листа или уголка
Для корпуса муфельной печи подойдут стальные листы толщиной 2–3 мм или равнополочные уголки размером 25×25 мм. Листы обеспечивают сплошную обшивку, уголки – прочный каркас, на который крепятся стенки.
Если выбран листовой металл, его раскраивают по заранее подготовленным чертежам. Для резки используйте углошлифовальную машинку с отрезным кругом. Заготовки обрабатываются от заусенцев напильником или шлифовальным кругом.
Сборку выполняют методом сварки. Сначала соединяются боковые стенки с основанием, затем – задняя и верхняя панели. Швы провариваются с наружной стороны, исключая попадание искр и нагрева внутрь камеры. Важно выдержать прямые углы, особенно в зоне будущей дверцы.
При использовании уголка из него сначала сваривается рама в форме параллелепипеда. Длина сторон соответствует размерам термоизоляционной камеры с учётом припусков. После проверки диагоналей и прямоугольности рамы на неё по периметру навариваются листы корпуса. Уголки должны располагаться по внешним краям, чтобы не создавать тепловых мостов внутрь печи.
На этапе сборки предусматриваются вырезы под кабель питания, термопару и вентиляционные отверстия. Все элементы размечаются до сварки, сверление и вырезы выполняются до монтажа термоизоляции.
Дверца корпуса изготавливается отдельно. Для неё используется такой же материал, как и для корпуса. К каркасу крепятся петли на сварке или болтах. Устанавливаются упоры, исключающие провисание. Внутреннюю часть дверцы утепляют огнеупорной плитой после сборки корпуса.

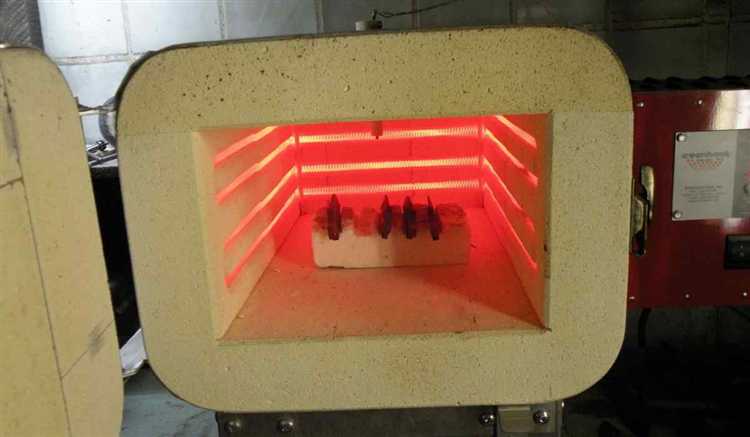

Монтаж нагревательных элементов и прокладка нихромовой проволоки
Для нагрева в муфельной печи используется нихромовая проволока диаметром 1–1,5 мм с рабочей температурой до 1200 °C. Перед монтажом необходимо точно рассчитать длину спирали, исходя из требуемой мощности: на 1 литр объема камеры – около 0,4–0,6 кВт.
- Нихром формуется в спираль с шагом витка 2–3 мм. Для этого используют стальную шпильку подходящего диаметра. Намотку выполняют плотно, избегая перегибов.
- Прокладка проволоки выполняется по стенкам камеры – боковым и задней. Не рекомендуется укладывать спираль на дно: возможно скопление шлаков и короткое замыкание.
- Для фиксации спирали в огнеупорных стенках заранее сверлят пазы или отверстия глубиной 5–8 мм. В них вставляются керамические держатели или вставки из шамота.
- Проволока не должна соприкасаться с металлическими частями корпуса. В местах прохода через стенки применяют керамические втулки или трубки.
- Все соединения должны быть максимально короткими, чтобы уменьшить тепловые потери. Применяется термостойкий провод с изоляцией из стеклоткани.
После монтажа спираль проверяется на равномерность витков и плотность прилегания к изолирующим элементам. При первом включении необходим постепенный прогрев до рабочей температуры с удержанием на каждом этапе для прожига изоляции и стабилизации сопротивления проволоки.

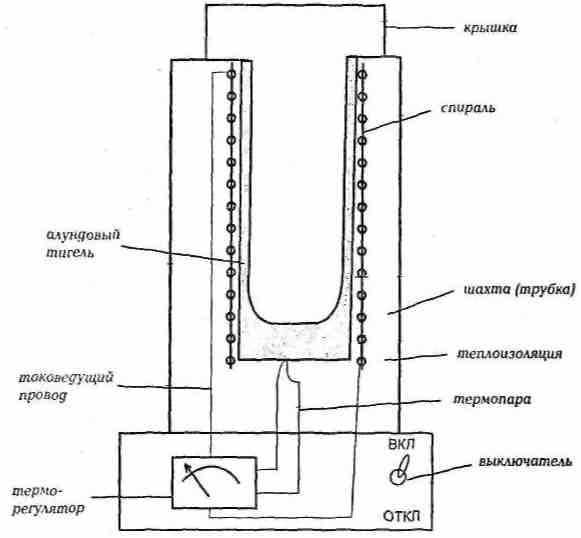

Установка термопары и подключение терморегулятора
Для точного контроля температуры в муфельной печи устанавливается термопара типа K (хромель-алюмель) с рабочим диапазоном до 1200 °C. Оптимальная длина – 150–200 мм. Устанавливайте термопару на уровне центра рабочей камеры, чтобы показания соответствовали фактической температуре нагрева образцов.
Сверлите отверстие диаметром 6–8 мм в боковой стенке камеры. Вставьте термопару так, чтобы чувствительный конец находился в зоне максимального нагрева, но не соприкасался с нагревательными элементами и огнеупорными плитами. Используйте керамическую или кварцевую трубку для изоляции – это продлит срок службы термопары.
Для подключения терморегулятора используйте модель с релейным или твердотельным выходом. Рекомендуемые варианты – модели с поддержкой ПИД-регулирования, например, Rex-C100. Подключите реле к нагрузке через твердотельное реле SSR 40DA с радиатором охлаждения. Управляющий выход терморегулятора соедините с входом реле, выход реле – с цепью нагревателя.
Перед запуском проверьте калибровку терморегулятора с помощью внешнего термометра. Настройте параметры П, И, Д вручную или воспользуйтесь автотюнингом. Убедитесь, что при достижении заданной температуры нагрев отключается и поддерживается с минимальными колебаниями.
Сборка дверцы муфельной печи с фиксацией и уплотнением
Для изготовления дверцы требуется листовой металл толщиной не менее 3 мм. Вырежьте прямоугольную заготовку по размеру проема с допуском 5–8 мм по периметру для посадки теплоизоляции. Внутреннюю сторону обшейте керамическим волокном или огнеупорной ватой толщиной 25–30 мм, закрепив ее прижимными скобами из нержавеющей проволоки.
По периметру дверцы установите уплотнитель: шнур из керамического волокна диаметром 10–12 мм. Его укладывают в канавку, выполненную по контуру рамки, и фиксируют жаростойким клеем (например, на основе силиката натрия).
Для фиксации используйте петли наварного типа, рассчитанные на высокие температуры. Разместите их на расстоянии 1/4 от верхнего и нижнего краев дверцы. Приварите ответные части к корпусу печи, соблюдая соосность. Убедитесь, что дверца открывается без перекосов.
Механизм запирания выполните в виде эксцентрикового прижима с рычагом. В закрытом положении рычаг должен обеспечивать плотный контакт дверцы с уплотнителем, исключая теплопотери. Прижим фиксируется на корпусе с противоположной стороны от петель. Для регулировки усилия используйте винтовой ограничитель хода эксцентрика.
Все элементы дверцы и крепеж должны быть выполнены из термостойкой стали, устойчивой к температуре не ниже 900 °C. После сборки проверьте герметичность: закройте дверцу, включите нагрев до рабочей температуры и убедитесь в отсутствии утечек горячего воздуха по периметру.
Первый пробный запуск и проверка температуры в камере
После сборки муфельной печи проведите первый запуск без нагрузки. Подключите термопару к контроллеру температуры и убедитесь в правильном соединении. Включите питание и выставьте минимальную температуру – 200 °C.
Обратите внимание на скорость нагрева: камера должна достигнуть 200 °C за 15–20 минут. Если время значительно больше, проверьте контакты нагревательных элементов и состояние изоляции.
Для контроля равномерности температуры разместите несколько термопар в разных точках камеры – в центре и ближе к стенкам. Разница показаний не должна превышать 20 °C при стабильном режиме.
Если контроллер позволяет, используйте функцию логирования температуры, чтобы проанализировать кривую нагрева и выявить резкие перепады. При стабильном выходе на заданную температуру отключите нагрев и проследите, как быстро камера остывает – время остывания до 100 °C должно быть не менее 30 минут.
После завершения пробного запуска дайте печи полностью остыть, затем визуально осмотрите нагревательные элементы и изоляцию на наличие повреждений или перегрева. При выявлении проблем проведите повторную проверку после устранения.
Вопрос-ответ:
Какие материалы нужны для сборки муфельной печи своими руками?
Для изготовления муфельной печи обычно понадобятся огнеупорный кирпич или керамическая плита, высокотемпературный цемент или глина, металлический каркас из стального уголка или листа, а также теплоизоляционные материалы. Также потребуется нагревательный элемент, например, нихромовая проволока или ТЭН, и терморегулятор для контроля температуры.
Как правильно изолировать муфельную печь, чтобы избежать теплопотерь?
Лучше всего использовать специальную огнеупорную вату или керамическую изоляцию, которые выдерживают высокие температуры и препятствуют выходу тепла. Важно, чтобы теплоизоляция покрывала все стенки камеры печи, а также дверцу. При укладке материала нужно избегать щелей и зазоров, чтобы сохранить максимальную температуру внутри.
Какие этапы нужно соблюдать при сборке муфельной печи для безопасной эксплуатации?
Сначала собирают металлический каркас, затем укладывают теплоизоляцию и огнеупорные элементы. После этого монтируют нагревательный элемент, уделяя внимание надежному креплению и изоляции проводов. Далее устанавливают терморегулятор и проверяют работу электроники. Важно также проверить герметичность дверцы и тщательно проверить все соединения перед запуском.
Можно ли использовать муфельную печь для плавления металлов и какие ограничения существуют?
Муфельная печь подходит для плавления некоторых низкотемпературных металлов, например олова или свинца. Однако для плавки металлов с высокой температурой плавления, таких как железо или алюминий, потребуется более мощная печь с лучшей изоляцией и нагревательными элементами, способными выдерживать высокие температуры. Также необходимо учитывать ограничения по объему камеры.
Как правильно настроить терморегулятор для работы муфельной печи?
Терморегулятор следует подключить согласно инструкции производителя, установив датчик внутри рабочей камеры так, чтобы он точно измерял температуру. Начальную настройку температуры проводят на минимальных значениях и постепенно повышают, наблюдая за стабильностью показателей. При достижении нужной температуры настройку фиксируют, чтобы избежать перегрева и обеспечить безопасность работы.
Какие материалы понадобятся для самостоятельного изготовления муфельной печи и почему именно они подходят?
Для создания муфельной печи потребуется огнеупорный кирпич или шамотный кирпич, огнеупорная глина, металлический корпус или толстолистовой металл для внешней обшивки, а также высокотемпературный термостойкий провод и изоляционные материалы. Шамотный кирпич и огнеупорная глина способны выдерживать высокие температуры, не разрушаясь, что важно для долговечности печи. Металл служит прочным каркасом, защищающим внутреннюю часть и обеспечивающим жесткость конструкции. Термостойкие провода необходимы для подключения нагревательных элементов, а изоляция помогает удерживать тепло внутри камеры.
Как правильно собрать и подключить нагревательные элементы в муфельной печи, чтобы обеспечить равномерный нагрев?
Нагревательные элементы следует размещать равномерно вокруг внутренней камеры печи, обычно в виде спиралей из нихромовой проволоки, закреплённой на огнеупорной подложке. Важно обеспечить плотное крепление и изоляцию элементов, чтобы избежать короткого замыкания и повреждений. Для подключения используют термостойкие провода, выводящиеся наружу через специальные керамические изоляторы. Также рекомендуется установить терморегулятор, который будет поддерживать нужную температуру. Такой подход обеспечит равномерный прогрев внутреннего пространства и продлит срок службы печи.
