Как сделать переходник для заправки газовых баллонов

Самодельный переходник для заправки газовых баллонов позволяет сэкономить на покупке готовых устройств и использовать доступные материалы. При правильной сборке такой переходник ничем не уступает заводским аналогам. Важно учитывать типы соединений, рабочее давление и герметичность всех элементов.

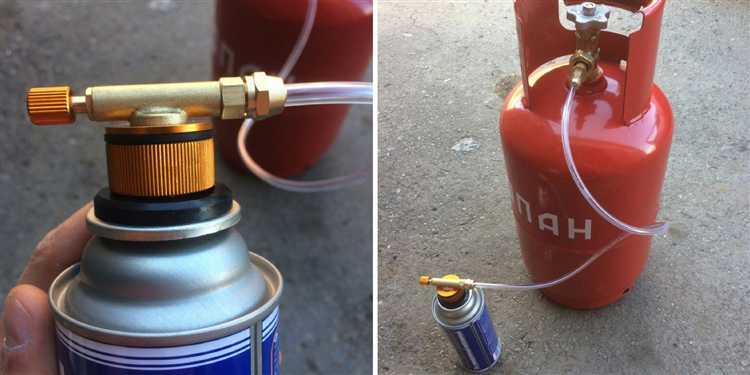

Для изготовления потребуется медная трубка диаметром 6 мм, штуцеры с резьбой 1/4″ или 3/8″, заправочный клапан от автомобильного кондиционера (типа R134a или R12), два хомута и фум-лента. Все соединения фиксируются механически и уплотняются с помощью фум-ленты или анаэробного герметика. При использовании автомобильного клапана важно убедиться в его совместимости с баллонным вентилем.

Основная задача – обеспечить надёжное соединение между источником газа (например, большим баллоном) и заправляемой ёмкостью. Резьбовые соединения выбираются исходя из конкретной модели баллонов. Распространённый вариант – переход с резьбы G3/4 на выход с наружной резьбой под вентиль небольшого баллона. Подгонка по резьбе должна быть точной, чтобы избежать утечки при заправке.

Перед первым использованием переходника необходимо провести проверку на герметичность: собрать систему, заполнить её газом на короткое время и нанести мыльный раствор на соединения. Появление пузырей указывает на утечку, которую следует устранить. Без этой проверки использование переходника недопустимо.

Выбор подходящих соединительных элементов и резьбовых стандартов

Перед изготовлением переходника необходимо точно определить тип резьбы на заправочном вентиле и баллоне. Наиболее распространённые резьбы: G.12 (ДИН 477) для бытовых пропан-бутановых баллонов, W21.8×1/14 LH для оборудования высокого давления, а также CGA 510 и POL (ACME 1.3125-16UN) для американских стандартов. Несовпадение резьб может привести к утечке или невозможности соединения.

Для соединения стальных и латунных элементов используйте муфты и ниппели из латуни с аналогичной резьбой, чтобы избежать гальванической коррозии. Не допускается использование переходников с несовместимыми резьбами через уплотнители – это небезопасно при работе с газом.

Если необходимо соединить баллон с вентилем другой страны, применяйте заводские адаптеры, соответствующие обоим стандартам. Например, при переходе с российского баллона с резьбой G.12 на американский редуктор CGA 510 требуется точный переходник с соответствующей внутренней и внешней резьбой.

Обратите внимание на направление резьбы: для некоторых систем (например, W21.8×1/14 LH) используется левая резьба. Несоблюдение этого параметра может привести к повреждению фитингов. При выборе элементов обязательно учитывайте давление системы: компоненты должны быть рассчитаны минимум на 16 бар для пропан-бутана.

Для герметичности используйте прокладки из фторопласта (PTFE) или медные кольца, подходящие по диаметру и типу сопряжения. Не применяйте сантехническую ФУМ-ленту в ответственных соединениях с высокими температурами или при прямом контакте с жидкой фазой газа.

Какие материалы использовать для безопасной работы с газом

Резьбовые элементы должны быть выполнены с высокой точностью – применяются стандартные резьбы G 1/2, G 3/8 или W21.8 в зависимости от используемых баллонов и оборудования. Для уплотнения применяйте паронитовые или фторопластовые прокладки, выдерживающие давление до 25 атмосфер и температуры от -40 до +100°C. Использование резины недопустимо – она теряет эластичность и трескается при взаимодействии с газом.

Шланги подбираются только сертифицированные, с армированной оплёткой, предназначенные для работы с сжиженным углеводородным газом (СУГ). Диапазон давления – не менее 30 бар. Садовые и водопроводные шланги использовать категорически запрещено.

Для герметизации резьб используйте специальную газовую фум-ленту (PTFE) или герметик Loctite 577. Обычные сантехнические ленты не обеспечивают достаточной стойкости к давлению и химическому воздействию.

Все компоненты перед использованием необходимо тщательно очистить от масел и пыли. Загрязнение может привести к разрушению уплотнителей и утечке газа.

Как правильно измерить и подобрать диаметр трубок и фитингов

Для создания надёжного переходника важно точно определить внутренний и внешний диаметр трубок и фитингов. Ошибки в измерениях приведут к утечкам или невозможности сборки.

1. Измерение внутреннего диаметра (ВД) трубки:

   • Используйте штангенциркуль с точностью не менее 0,1 мм.
   • Замеряйте диаметр на нескольких местах, так как металл может иметь неровности или деформации.
   • Зафиксируйте минимальное значение – именно оно критично для подбора фитинга.

2. Измерение внешнего диаметра (ВД) трубки:

   • Штангенциркуль применяется по тому же принципу, измеряя диаметр снаружи.
   • Обязательно учитывайте наличие покрытия или изоляции – для фитинга важен диаметр без них.

3. Определение размеров фитингов:

   • Для резьбовых соединений измерьте диаметр резьбы и шаг (например, с помощью резьбового калибра).
   • Для обжимных или быстроразъёмных фитингов уточните внутренний размер патрубка и толщину стенки.

4. Подбор диаметра по стандартам:

   • Для газовых баллонов обычно применяются трубки с внешним диаметром 6, 8, 10 мм.
   • Внутренний диаметр должен обеспечивать достаточный пропускной объём газа без излишнего сопротивления.
   • Рекомендуется использовать фитинги, соответствующие стандартам DIN или ISO для газового оборудования.

5. Проверка совместимости:

   • После выбора фитинга обязательно выполните сухую примерку – детали должны входить плотно, без зазоров и чрезмерного усилия.
   • При использовании уплотнительных колец или лент учитывайте их толщину в итоговых размерах.

Точный замер и выбор фитингов по техническим параметрам – залог безопасности и долговечности переходника для заправки газовых баллонов.

Инструменты, необходимые для сборки переходника в домашних условиях

Для точной и безопасной сборки переходника потребуется набор специализированных инструментов. Прежде всего понадобится трубный ключ с регулируемым захватом, оптимально 24–27 мм, для плотного соединения элементов без риска срыва резьбы.

Необходимы также резьбовые метчики и плашки соответствующего диаметра – обычно 1/4″ или 3/8″ дюйма – для нарезки внутренней и наружной резьбы на корпусе и соединительных деталях. При отсутствии заводской резьбы этот инструмент обеспечит герметичность и правильное прилегание.

Для подготовки металлических деталей нужна миниатюрная дрель с набором сверл от 2 до 6 мм, позволяющая просверлить отверстия под штуцеры без деформации корпуса. Также пригодится фрезер или надфили для обработки торцов и сглаживания фасок, чтобы избежать повреждений уплотнителей.

Для контроля герметичности важно иметь манометр с адаптером, который позволит проверить давление на собранном переходнике. Это позволит своевременно выявить утечки и обеспечить безопасность эксплуатации.

Дополнительно понадобятся тефлоновая лента и уплотнительные кольца из резины или силикона, а также пинцет для установки мелких деталей и отвертка с тонким лезвием для фиксации крепежа.

Пошаговая инструкция по сборке переходника с герметизацией соединений

1. Подготовьте материалы: латунный фитинг с наружной резьбой, переходник с внутренней резьбой соответствующего диаметра, уплотнительные кольца из резины или фторопласта, а также газовый герметик на силиконовой основе.

2. Очистите резьбовые соединения от грязи и масла с помощью ветоши и изопропилового спирта, чтобы обеспечить максимальную адгезию герметика и плотное прилегание уплотнителей.

3. Наденьте уплотнительное кольцо на наружную резьбу фитинга. Кольцо должно плотно сидеть без провисаний, чтобы исключить протекание газа.

4. Нанесите тонкий слой герметика на наружную резьбу, равномерно распределяя его по всей длине резьбы, избегая избыточного нанесения, чтобы не допустить попадания материала внутрь газового канала.

5. Аккуратно вверните переходник в фитинг вручную, следя за тем, чтобы резьба не соскальзывала и не повреждалась. После достижения упора используйте гаечный ключ с динамометрическим усилием около 15 Н·м, чтобы избежать деформации деталей.

6. Проверьте качество герметизации, подержав соединение в течение 15 минут для полимеризации герметика. После этого нанесите мыльный раствор на стык и наблюдайте за появлением пузырьков – их отсутствие подтверждает герметичность.

7. При необходимости затяните соединение дополнительно, но не превышайте рекомендуемое усилие, чтобы избежать срыва резьбы и повреждения уплотнительных колец.

Проверка собранного переходника на герметичность и утечки

Для точной проверки герметичности переходника подготовьте мыльный раствор из 1 части жидкого мыла и 3 частей воды. Нанесите его равномерно на все соединения и места стыков. Подайте газ под рабочим давлением, соответствующим параметрам баллона (обычно 4–8 бар).

Внимательно наблюдайте за появлением мелких пузырьков: их локализация укажет на точку утечки. Пузырьки должны быть постоянными, не исчезать при повышении или понижении давления. Использование индикаторных жидкостей с цветовой реакцией на утечки допустимо, но менее информативно в условиях низкого давления.

Если утечка выявлена, немедленно снимите давление, разберите соединение и проверьте качество резьбы, наличие уплотнительных колец и правильность монтажа. Резьбовые соединения рекомендуется дополнительно смазать газонепроницаемой пастой, например, фторкаучуковой.

Для повторной проверки подайте давление не менее трех циклов накачивания и снижения, чтобы исключить микроподтекания. Завершая процедуру, проведите контрольный тест с помощью слухового метода: приближая ухо к соединению, выявляют слабые свисты или шипения, не всегда видимые визуально.

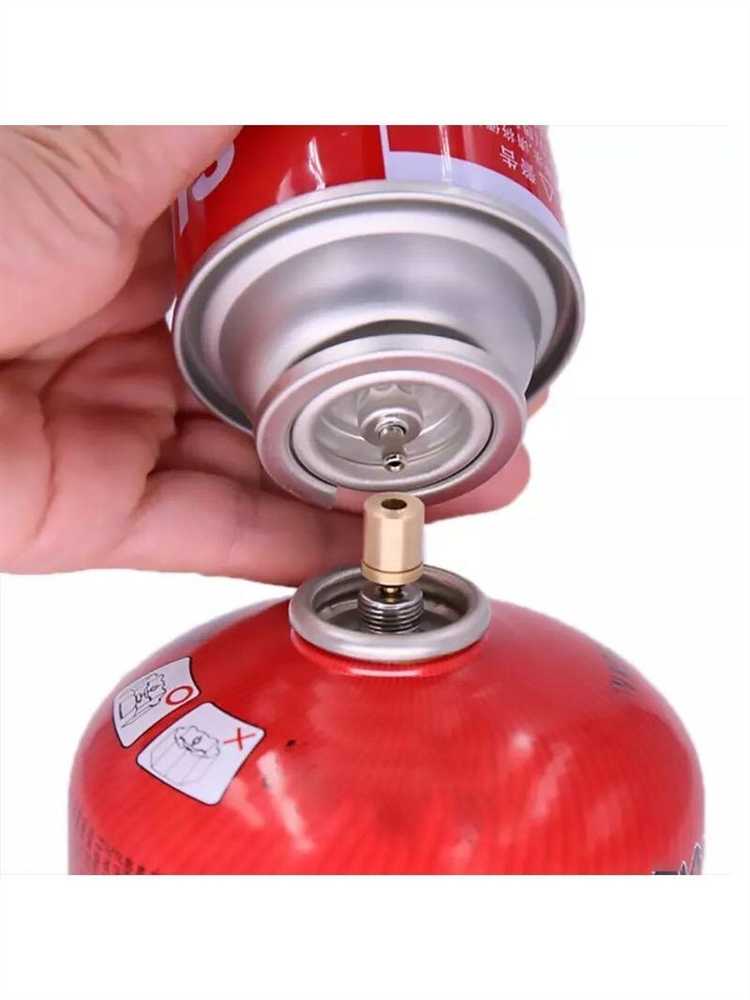

Как подключать переходник к баллонам без повреждений и риска

Правильное подключение переходника к газовому баллону обеспечивает безопасность и герметичность соединения. Следуйте точным рекомендациям:

1. Проверьте целостность резьбы и уплотнителей. Перед установкой убедитесь, что резьба чистая, без деформаций, а уплотнительные прокладки не имеют трещин и старения.
2. Используйте только предназначенный для конкретного типа баллона переходник. Несовместимость резьб или типов соединений приводит к протечкам и повреждениям.
3. Очистите резьбу баллона и переходника от загрязнений и влаги. Используйте мягкую ткань и при необходимости сжатый воздух, чтобы избежать попадания грязи внутрь соединения.
4. Прикручивайте переходник вручную до плотного прилегания. Не применяйте силу, чтобы не сорвать резьбу и не повредить прокладки.
5. Доводите затяжку ключом только на 1/4–1/2 оборота после ручной затяжки. Избыточный момент затяжки вызывает деформацию резьбы и уплотнителей, что приводит к утечкам.
6. Проверяйте герметичность соединения мыльным раствором или специальным индикатором утечек. Пузырьки укажут на недостаточно плотное или повреждённое соединение.
7. Избегайте перекоса и бокового давления на переходник. Баллон и переходник должны находиться строго на одной оси для предотвращения среза резьбы.
8. Работайте в проветриваемом помещении, вдали от источников огня и искр. Безопасность прежде всего – при любых сомнениях прекращайте работу.

Соблюдение этих правил снижает риск механических повреждений и утечек, обеспечивая надежную и безопасную эксплуатацию газового оборудования.

Вопрос-ответ:

Какие материалы нужны для изготовления переходника для заправки газовых баллонов?

Для изготовления переходника обычно используют прочные металлы, такие как латунь или нержавеющая сталь, поскольку они устойчивы к коррозии и высоким давлениям. Также понадобятся резьбовые фитинги соответствующих размеров, уплотнительные кольца из резины или фторопласта и инструменты для резьбонарезания и сборки. Все детали должны быть качественными, чтобы обеспечить герметичность соединения.

Как определить размеры резьбы для переходника, чтобы он подходил к баллону и заправочному штуцеру?

Размеры резьбы зависят от стандарта баллона и типа заправочного оборудования. Обычно на баллонах указаны параметры резьбы, например, G3/8, G5/8 или другие. Чтобы подобрать правильный переходник, нужно измерить наружный и внутренний диаметр резьбы и количество ниток на дюйм или миллиметр. Также важно свериться с технической документацией на баллон и оборудование заправочной станции.

Какие меры безопасности нужно соблюдать при изготовлении и использовании такого переходника?

Изготовление переходника требует внимательности к деталям, особенно к герметичности и прочности соединений. При работе с газом нужно избегать утечек, использовать уплотнительные материалы, устойчивые к газам, и проверять переходник на отсутствие дефектов. При эксплуатации не допускается применение поврежденных или деформированных деталей. Важно тестировать переходник под рабочим давлением до начала заправки и не допускать открытого огня рядом с оборудованием.

Можно ли сделать переходник самостоятельно, если нет специального оборудования для нарезки резьбы?

В домашних условиях нарезать резьбу сложно без специальных инструментов, но некоторые умельцы используют ручные метчики и плашки, если размеры небольшие. Однако такой способ требует опыта, чтобы избежать брака и обеспечить плотное соединение. В противном случае лучше приобрести готовые фитинги или обратиться к профессионалам, чтобы избежать рисков при эксплуатации газового оборудования.

Как проверить готовый переходник на герметичность перед использованием?

Самый простой способ — покрыть соединение мыльным раствором и подать газ под небольшим давлением. Если появляются пузырьки, значит, есть утечка. Также можно использовать специальные приборы — детекторы газа, которые показывают наличие утечек. Важно проводить такую проверку в хорошо проветриваемом помещении и соблюдать меры предосторожности. При обнаружении утечки переходник нужно доработать или заменить.
