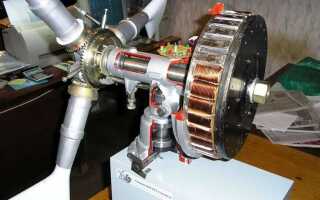

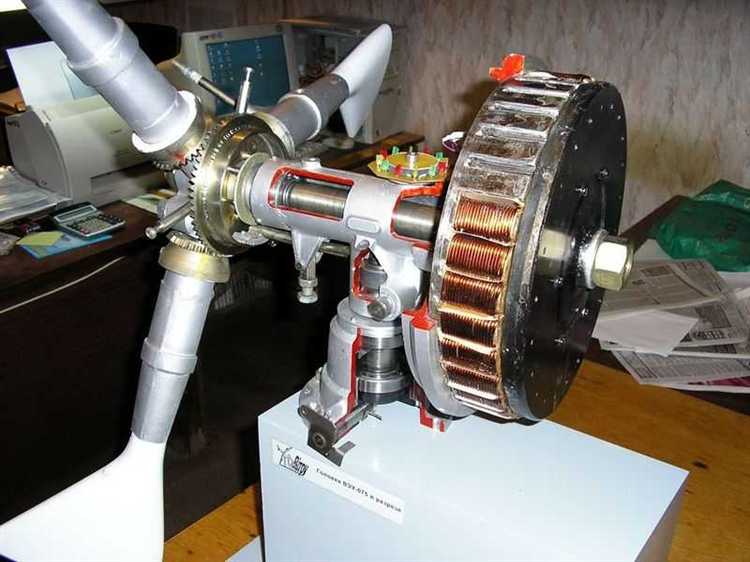

Редуктор – это механизм, передающий крутящий момент с одного вала на другой с изменением скорости вращения и силы. Он необходим в самодельных станках, электроприводах, механизмах с точным управлением. Сделать редуктор самостоятельно возможно, если точно рассчитать передаточное число, подобрать материалы и правильно собрать конструкцию.

Перед началом изготовления определитесь с типом редуктора: цилиндрический, червячный или планетарный. Для домашнего применения чаще выбирают цилиндрические редукторы с косыми или прямыми зубьями. Оптимальный материал для шестерён – сталь марки 45 или капролон при меньших нагрузках. Корпус можно изготовить из алюминия или текстолита, если вес конструкции критичен.

Передаточное число рассчитывается по формуле u = z₂/z₁, где z₁ – число зубьев ведущей шестерни, z₂ – ведомой. Например, для понижения скорости в 4 раза ведомая шестерня должна иметь в 4 раза больше зубьев. При изготовлении шестерён в домашних условиях можно использовать фрезерный станок, 3D-принтер с пластиком PLA или ПЭТГ, а при отсутствии доступа к оборудованию – готовые шестерни из разобранных устройств.

Сборка требует соосности валов и точной установки подшипников. Вал желательно использовать на опорах качения – шариковых или роликовых. Для соединения валов с шестернями применяются шпонки или штифты. Рекомендуется предусмотреть крышку на подшипниках и уплотнение для защиты от пыли и смазки. Внутрь корпуса закладывается литиевая смазка, особенно если механизм будет работать под нагрузкой или долгое время без обслуживания.

Выбор типа редуктора для конкретной задачи

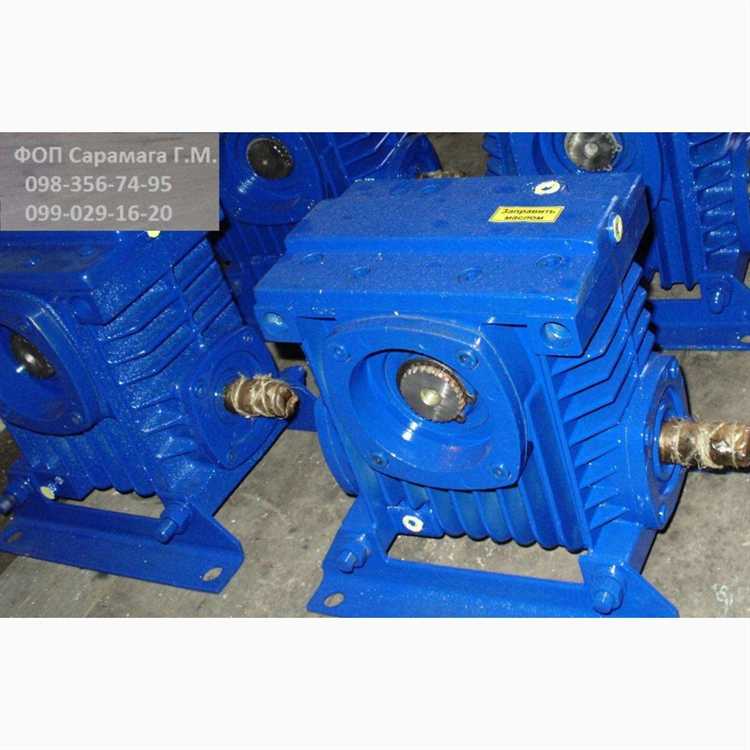

Выбор типа редуктора для конкретной задачи

Тип редуктора напрямую зависит от требований к передаточному числу, габаритам и характеру нагрузки. Ниже приведены основные рекомендации по выбору наиболее подходящего варианта для конкретных условий.

  • Червячный редуктор – оптимален для задач, где важна компактность и высокая передаточная характеристика (до 1:100 и выше). Подходит для оборудования с редкими пусками и невысокой эффективностью. Часто используется в самотормозящихся механизмах (лебёдки, подъёмники).
  • Конический редуктор – целесообразен, если требуется изменение направления вращения на 90°. Подходит для средних нагрузок и случаев, когда важна компактность при изменении направления передачи. Используется в ручных станках и угловых приводах.
  • Цилиндрический редуктор – наиболее универсальный. Применяется при высоких оборотах и значительных нагрузках. Эффективен для прямолинейной передачи мощности при стабильных условиях эксплуатации. Часто применяется в самодельных станках и конвейерах.
  • Планетарный редуктор – отличается высоким КПД и нагрузочной способностью при малых размерах. Подходит для компактных конструкций с высокими моментами. Применим в робототехнике, электротранспорте, точных приводах.

При выборе необходимо учитывать:

  1. Передаточное число: для сильного снижения скорости – червячный или планетарный, для умеренного – цилиндрический.
  2. Тип нагрузки: при постоянной – цилиндрический или планетарный, при ударной – конический или с дополнительной амортизацией.
  3. Пространственные ограничения: при ограниченной длине – червячный, при необходимости изменения направления – конический.
  4. Самоторможение: если важно исключить обратный ход – червячный редуктор.

Неправильный выбор типа редуктора приводит к перегреву, быстрому износу и снижению эффективности передачи. Перед сборкой важно рассчитать требуемый крутящий момент и выбрать тип, соответствующий технической задаче.

Подбор материалов и комплектующих из доступных источников

Шестерни можно извлечь из старой бытовой техники. Оптимальны – металлические шестерни от старых дрелей, мясорубок, миксеров, болгарок. Из лазерных принтеров подойдут мелкие пластиковые шестерни для опытных прототипов, но для долговечных конструкций они непригодны.

Валы удобно использовать от автомобильных стеклоочистителей или электроинструмента. Также подойдут прямые металлические прутки диаметром 8–12 мм, которые можно найти в списанных амортизаторах или мебельных механизмах.

Подшипники легко извлекаются из старых скейтбордов, роликов или жестких дисков. Стандартные размеры – 608 (8x22x7 мм) – универсальны и легко интегрируются в самодельный корпус.

Корпус можно изготовить из алюминиевого профиля, старого корпуса от DVD-привода или плотного пластикового контейнера. Важно обеспечить жёсткость конструкции и точность посадки подшипников и валов. Подходит также фанера толщиной от 10 мм, если требуется быстрый прототип.

Крепёж – болты, гайки, шайбы – часто остаются от старой мебели или строительных работ. Метрическая резьба М4, М5 и М6 наиболее универсальна для фиксации деталей редуктора. Использование шпилек вместо винтов позволяет проще регулировать зазор в соединениях.

Необходимые материалы часто можно найти на пунктах приёма металлолома, барахолках, в списанной технике и на онлайн-платформах вроде Avito, где пользователи отдают старые устройства бесплатно или за символическую плату.

Расчет передаточного числа для нужного диапазона скоростей

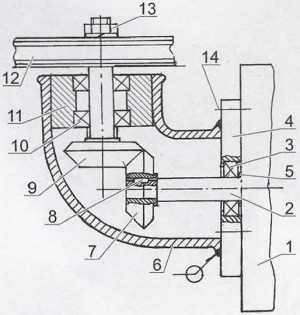

Расчет передаточного числа для нужного диапазона скоростей

Передаточное число редуктора определяется как отношение угловой скорости на входном валу к угловой скорости на выходном. Для расчета требуется знать частоту вращения двигателя и требуемую скорость вращения исполнительного механизма.

Допустим, электродвигатель имеет номинальную частоту 1400 об/мин, а необходимо получить 100 об/мин на выходе. Делим 1400 на 100 – получаем передаточное число 14. Такой редуктор уменьшит скорость в 14 раз и соответственно увеличит крутящий момент во столько же раз, с учетом КПД.

Для обеспечения диапазона скоростей, например от 80 до 120 об/мин, расчет проводится по крайним значениям. Для 80 об/мин: 1400 / 80 = 17,5. Для 120 об/мин: 1400 / 120 ≈ 11,7. Значит, необходимо спроектировать редуктор с переменным передаточным числом от 11,7 до 17,5 или применить несколько сменных зубчатых пар.

При выборе числа зубьев учитывают ограничение по минимальному количеству зубьев во избежание заедания. Минимально допустимое число зубьев шестерни – 17 при прямозубом зацеплении. Для достижения нужного отношения комбинируют несколько ступеней, например: 3,5 × 4 = 14. В первой паре – 35 и 10 зубьев, во второй – 40 и 10.

Контролируйте взаимное расположение осей и габариты – многократное снижение требует компактной многоступенчатой схемы. Учитывайте КПД каждой ступени: в среднем 0,95. Общий КПД редуктора с тремя ступенями составит примерно 0,95³ ≈ 0,86.

Итоговое передаточное число определяется как произведение передаточных чисел всех ступеней. Расчет ведется до достижения нужной выходной частоты с учетом допуска на регулировку и возможные нагрузки.

Изготовление зубчатых колес в домашних условиях

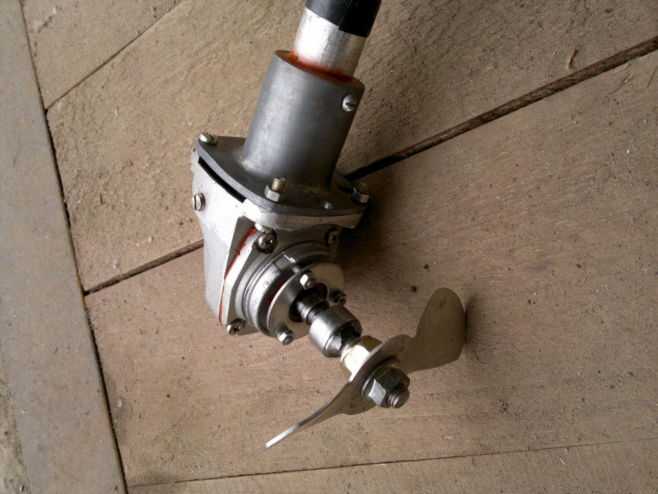

Изготовление зубчатых колес в домашних условиях

Разметка: Используй штангенциркуль для точного определения диаметра делительной окружности. Раздели окружность на нужное количество зубьев с помощью транспортира или делительного круга. Погрешность более 0,2 мм приведёт к заеданию при работе.

Изготовление профиля зуба: Простейший способ – использовать шаблон эвольвенты. Распечатай профиль зуба по ГОСТ 13755 или создавай вручную, сверяя углы с помощью лекала. При использовании ручных инструментов соблюдай угол давления 20°.

Инструменты: Мини-фрезер, ручной лобзик с тонким полотном или дремель с отрезным диском. Фрезеровка предпочтительнее – обеспечивает точность и повторяемость. При использовании лобзика избегай перегрева – капролон и текстолит плавятся при 130–150°C.

Обработка: После грубой вырезки обязательно проведи шлифовку зубьев надфилем. Устрани заусенцы, контролируя зазор между зубьями. Проверку зацепления удобно проводить с помощью пластилинового слепка сопряжённого колеса.

Тестирование: Собери пробную передачу. Вращение должно быть равномерным, без подклиниваний и вибраций. При необходимости произвести правку отдельных зубьев вручную по месту.

Сборка корпуса редуктора с учетом допусков

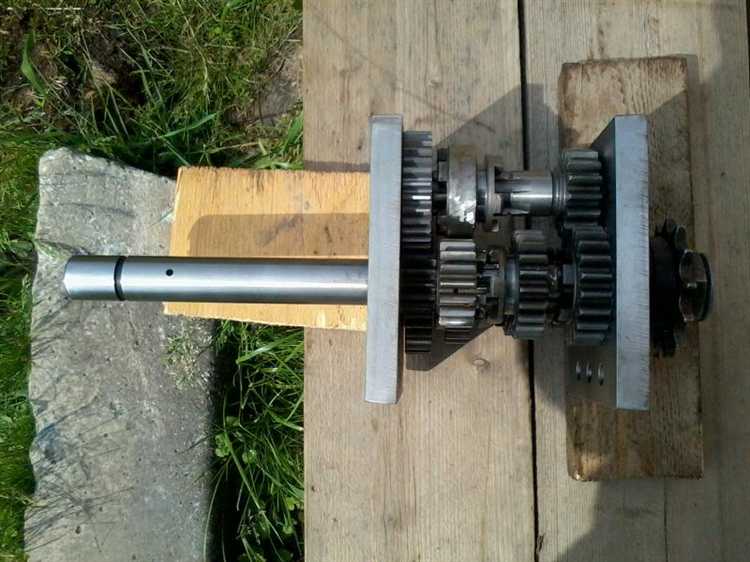

Сборка корпуса редуктора с учетом допусков

Перед началом сборки необходимо проверить соответствие посадочных размеров деталей корпуса чертежу. Допуск на соосность отверстий под валы – не более 0,02 мм. При превышении – требуется расточка с последующим хонингованием. Овальность не допускается.

Стыковочные плоскости корпуса очищаются от заусенцев и коррозии. Проверка осуществляется щупом толщиной 0,05 мм на просвет – неплотности недопустимы. Допуск неплоскостности – 0,01 мм на 100 мм длины.

Подшипниковые гнезда должны обеспечивать натяг в пределах 0,01–0,03 мм в зависимости от типа посадки. Измерение проводится микрометром и нутромером с точностью 0,01 мм. При люфте – гнездо разбито, требуется наплавка и механическая обработка под ремонтный размер.

Крышка корпуса устанавливается на штифты. Отверстия под штифты сверлятся в собранном состоянии по месту. Посадка – переходная, штифт должен входить с усилием руки. Смещение осей штифтов не более 0,01 мм.

Болты крепления затягиваются динамометрическим ключом. Момент затяжки – согласно диаметру резьбы: для М8 – 25 Н·м, для М10 – 49 Н·м. После затяжки проверяется отсутствие деформации корпуса – щупом или индикатором. Изгибы и перекосы не допускаются.

Установка валов и подшипников с соблюдением соосности

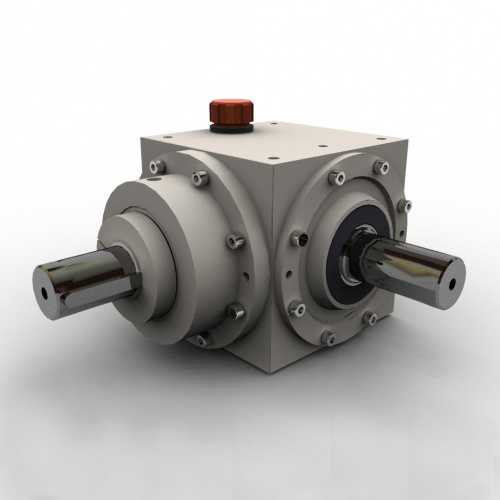

Установка валов и подшипников с соблюдением соосности

Точность соосности валов и подшипников напрямую влияет на долговечность редуктора и эффективность его работы. Перед монтажом валов необходимо тщательно проверить геометрию посадочных мест с помощью индикаторов и нутромеров, допуски соосности должны быть не более 0,02 мм на длине вала.

Устанавливая подшипники, следует использовать оправки соответствующего диаметра, чтобы избежать деформации внутреннего кольца. Запрессовка подшипников выполняется равномерно, с усилием, рассчитанным исходя из диаметра внутреннего кольца и материала корпуса, чтобы предотвратить смещение или перекос.

Для контроля правильности установки валов применяют линейки и шаблоны с уровнем, а также индикаторы часового типа. Отклонение соосности более 0,03 мм приводит к ускоренному износу и вибрациям. После установки необходимо проверить люфт валов, он не должен превышать 0,01 мм, чтобы обеспечить стабильную работу редуктора.

Совет: применяйте термическую усадку для посадки валов при большом диаметре – нагрейте корпус до 80–100 °C и быстро установите вал, что обеспечит плотное прилегание без механических повреждений.

Регулярно смазывайте подшипники специальными смазками с высокой температурной стабильностью и противозадирными добавками. Это снизит трение и продлит срок службы узлов.

Смазка и герметизация узлов для продления срока службы

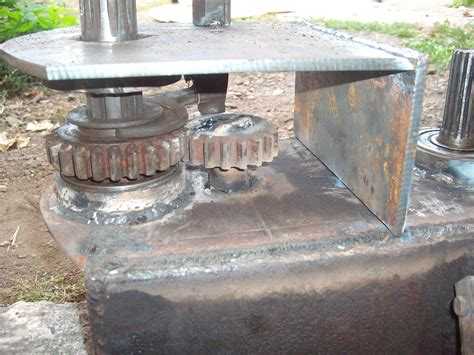

Смазка и герметизация узлов для продления срока службы

Для редуктора, собранного в домашних условиях, критически важен правильный выбор и нанесение смазки. Оптимально использовать литиевые или синтетические смазки с рабочей температурой от -30°С до +120°С и высокой нагрузочной способностью (например, Литол-24 или Mobil SHC 220). Смазка наносится тонким равномерным слоем на все подвижные поверхности шестерен и подшипников, предотвращая износ и перегрев.

Количество смазочного материала должно быть достаточным для полного покрытия, но без излишков, чтобы не создавать дополнительное сопротивление вращению. Рекомендуется проводить повторное нанесение смазки каждые 500 часов работы или при обнаружении следов высыхания и загрязнения.

Герметизация редуктора защищает внутренние механизмы от попадания пыли, влаги и загрязнений. Используйте силиконовые или полиуретановые герметики с температурным диапазоном работы от -40°С до +150°С. Все стыки корпуса, места установки сальников и крышек должны быть тщательно обработаны герметиком. При монтаже сальников важно обеспечить плотный прижим без перекосов, чтобы исключить утечки смазки.

Дополнительно рекомендуется использовать уплотнительные кольца (резиновые или фторопластовые), подобранные по внутреннему диаметру вала и размеру посадочных мест. Это существенно снижает риск протечек и проникновения влаги внутрь редуктора.

Проверка работоспособности редуктора под нагрузкой

Для оценки надежности и функциональности редуктора необходимо провести испытания при реальных условиях эксплуатации с нагрузкой, соответствующей расчетной мощности.

  1. Подготовка стенда:
    • Установите редуктор на жесткую опору, исключающую вибрации и перемещения.
    • Закрепите входной вал на приводном механизме с регулируемой скоростью.
    • Смонтируйте измерительные приборы: тахометр для контроля частоты вращения, динамометр или динамометрическую нагрузку для фиксации момента.
  2. Проведение испытания:
    • Запустите привод с минимальной нагрузкой, зафиксируйте частоту вращения на выходном валу.
    • Постепенно увеличивайте нагрузку до 75-100% расчетного крутящего момента.
    • Каждые 5 минут измеряйте температуру корпуса редуктора в критических точках (вблизи подшипников и зубчатых пар).
    • Следите за отсутствием посторонних шумов и вибраций, которые свидетельствуют о неисправностях в зацеплении.
  3. Анализ результатов:
    • Увеличение температуры выше 70°C указывает на недостаточное смазывание или чрезмерные нагрузки.
    • Падение частоты вращения выходного вала более чем на 5% при максимальной нагрузке говорит о возможных дефектах зубьев или подшипников.
    • Наличие посторонних шумов требует дополнительной диагностики и проверки зазоров в шестернях.
  4. Рекомендации после испытаний:
    • Проведите смазку зубчатых пар и замену масла, если температура превысила рабочие нормы.
    • Отрегулируйте или замените изношенные детали, выявленные в ходе проверки.
    • При длительных испытаниях предусмотрите паузы для охлаждения, чтобы избежать перегрева и деформаций.

Вопрос-ответ:

Какие материалы лучше всего использовать для изготовления корпуса редуктора своими руками?

Для корпуса редуктора обычно подходят алюминий, сталь или прочный пластик. Алюминий ценится за лёгкость и устойчивость к коррозии, сталь – за высокую прочность, но она тяжелее и требует защиты от ржавчины. Пластик можно применять в малонагруженных конструкциях, он дешевле и проще в обработке. Выбор зависит от нагрузки и условий эксплуатации редуктора.

Как правильно подобрать передаточное отношение для самодельного редуктора?

Передаточное отношение выбирается исходя из требуемой скорости и крутящего момента на выходе. Если нужно увеличить крутящий момент, выбирают большее передаточное число, но скорость снизится. Для определения соотношения можно использовать формулы, связывающие скорость вращения входного и выходного валов, либо ориентироваться на конкретные задачи: например, медленная и мощная работа требует высокого передаточного числа, а для быстрой работы – меньшего.

Какие инструменты понадобятся для изготовления редуктора в домашних условиях?

Минимальный набор включает дрель, набор сверл, напильники, возможно токарный станок для точной обработки валов и шестерёнок. Также пригодятся измерительные приборы, например штангенциркуль, и смазочные материалы. Для соединения деталей могут понадобиться ключи и отвертки. Наличие токарного станка значительно облегчает работу, но при отсутствии можно использовать готовые компоненты.

Как проверить качество сборки и правильность работы редуктора после изготовления?

Первым шагом нужно убедиться, что все детали свободно вращаются и не заедают. Затем стоит проверить люфты на валах и шестернях – они не должны быть слишком большими. После этого желательно провести тест на нагрузку: запустить редуктор с мотором и проследить за температурой, звуком и равномерностью вращения. Любые посторонние шумы или перегревы укажут на проблемы, которые нужно устранить.

Какие распространённые ошибки допускают при самостоятельном изготовлении редуктора?

Часто ошибки связаны с неправильным подбором материалов или размеров деталей, что ведёт к быстрому износу или поломкам. Неправильная сборка, например, несоблюдение зазоров между шестернями, может вызвать заедание. Ещё одна ошибка – недостаточная смазка, что приводит к повышенному трению и износу. Рекомендуется внимательно следовать чертежам и инструкциям, а также тщательно проверять все узлы перед запуском.

Какие материалы и инструменты нужны для самостоятельного изготовления редуктора в домашних условиях?

Для сборки редуктора потребуется набор металлических деталей — шестерни, вал, корпус и крепежные элементы. Обычно используют сталь или алюминий для прочности и долговечности. Из инструментов пригодятся токарный и сверлильный станок, ключи, отвертки, а также измерительные приборы, например, штангенциркуль. Если нет доступа к станкам, можно воспользоваться ручным инструментом, но это усложнит задачу и снизит точность деталей.
